Компенсатор KCO-P/2 (DN15-100) под резьбу с многослойным сильфоном
Соответствует BIM-стандарту 2.0
КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.
Разработчик семейства – ООО НПП "Хортум"
КРАТКО ПРО ИЗДЕЛИЕ:

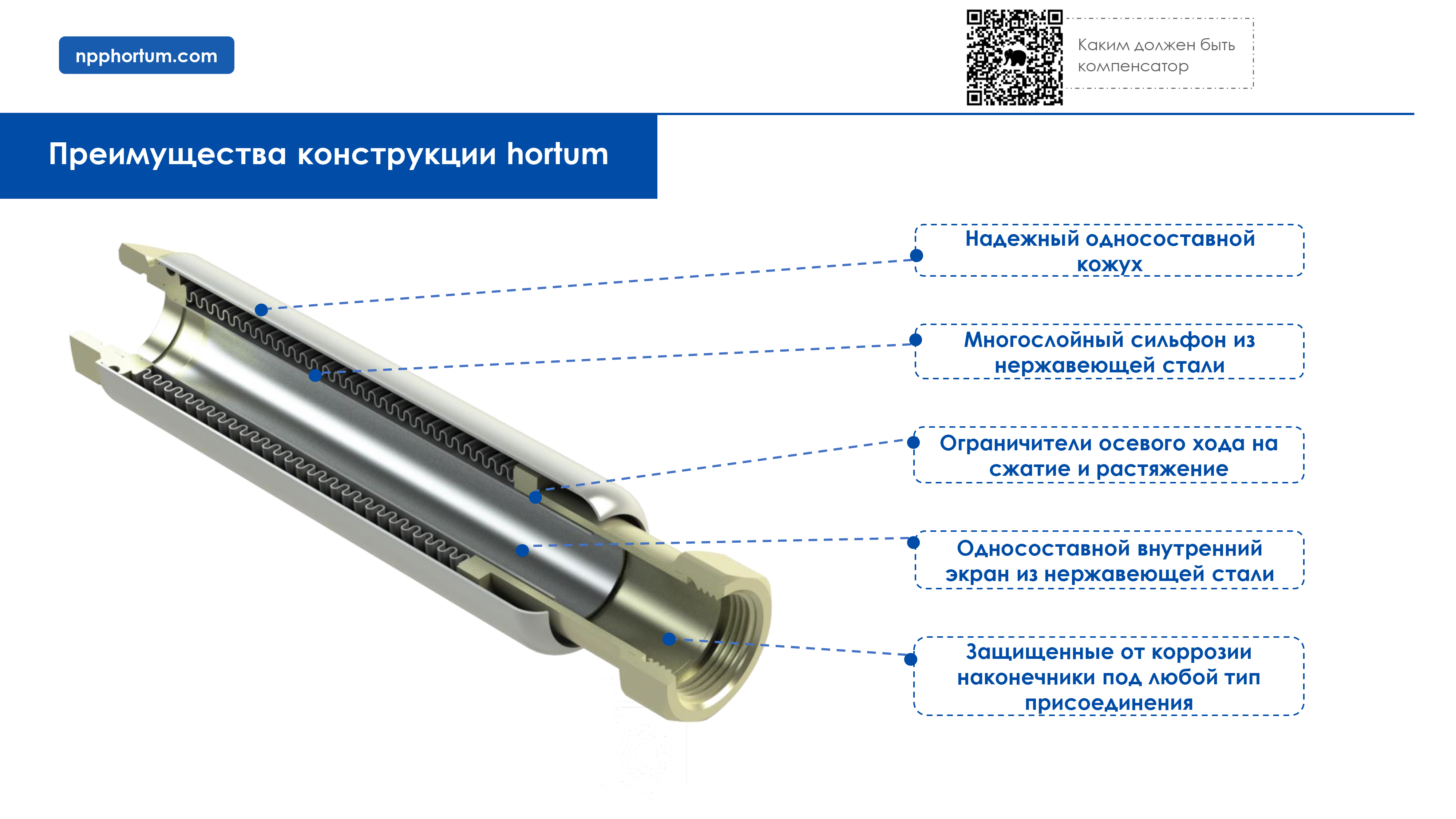

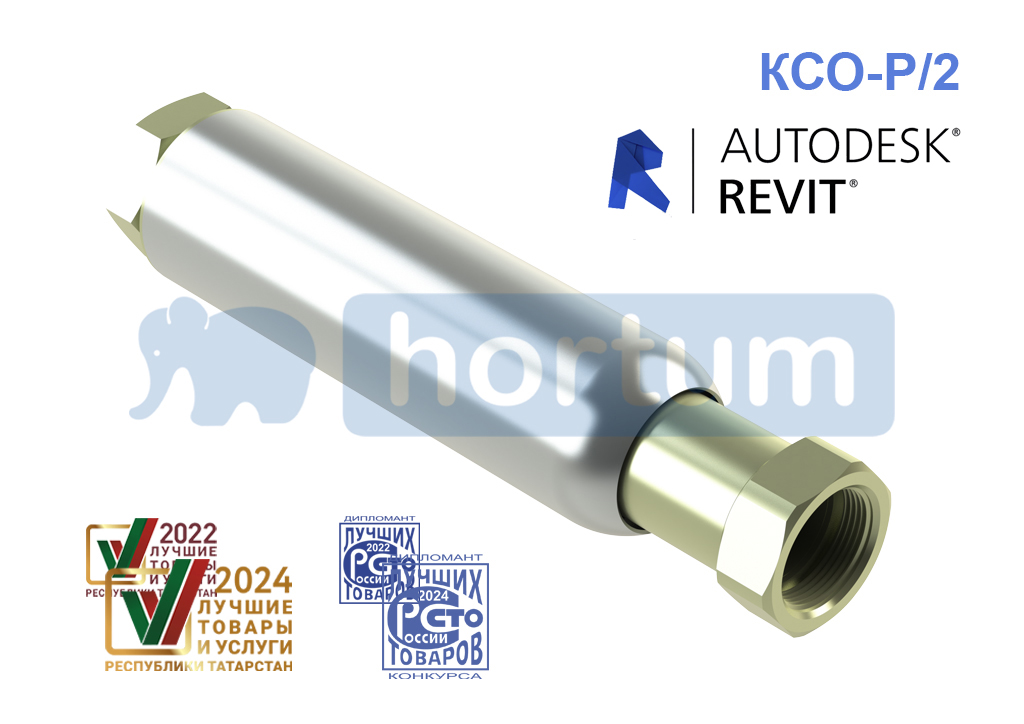

KCO-P/2 (DN15-100) – компенсатор с многослойным сильфоном и внутренним экраном из нержавеющей стали с резьбовым присоединением для систем отопления и водоснабжения.
Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50, 65, 80, 100.
Применяется во внутренних инженерных системах жилых домов.

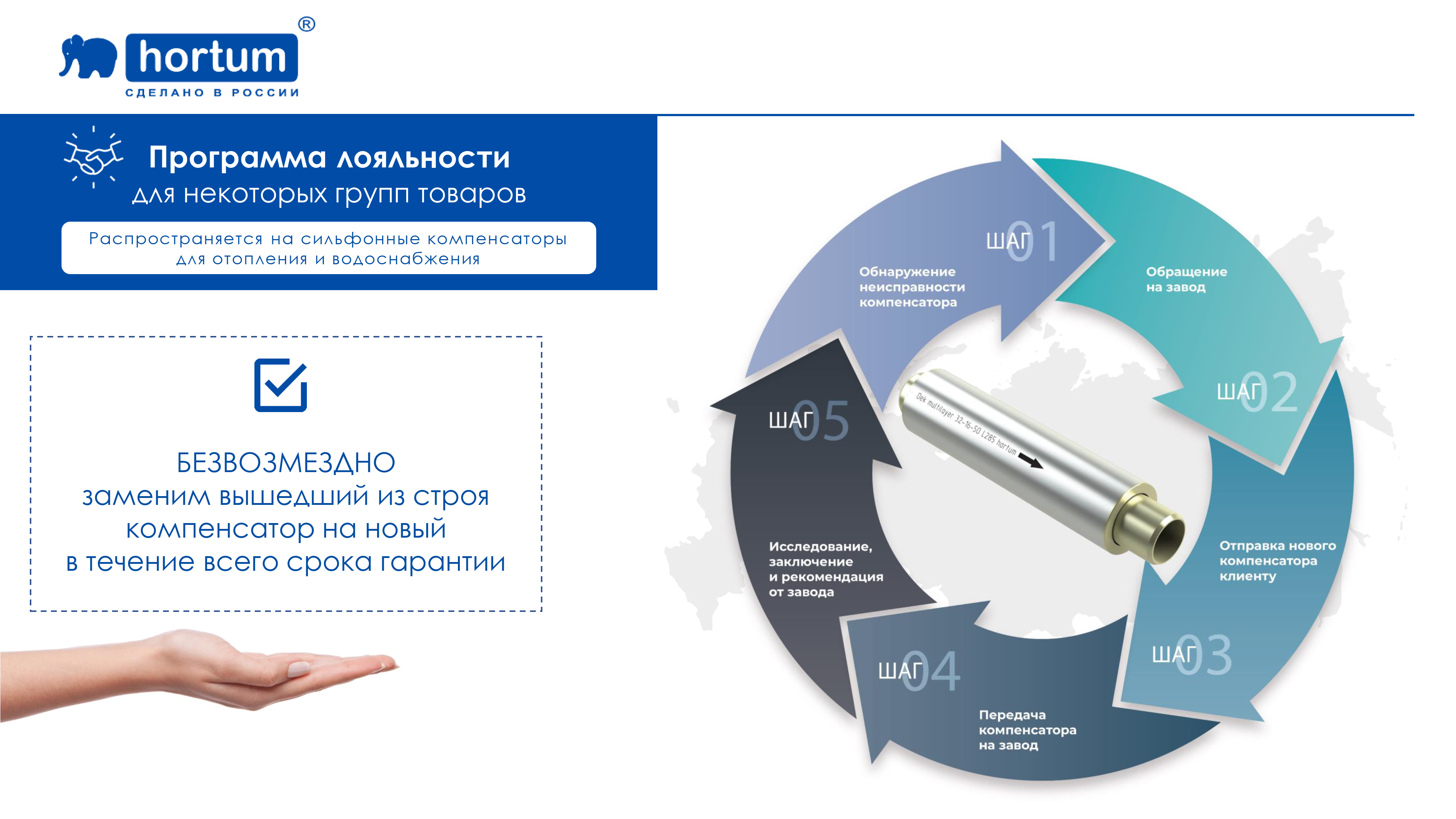

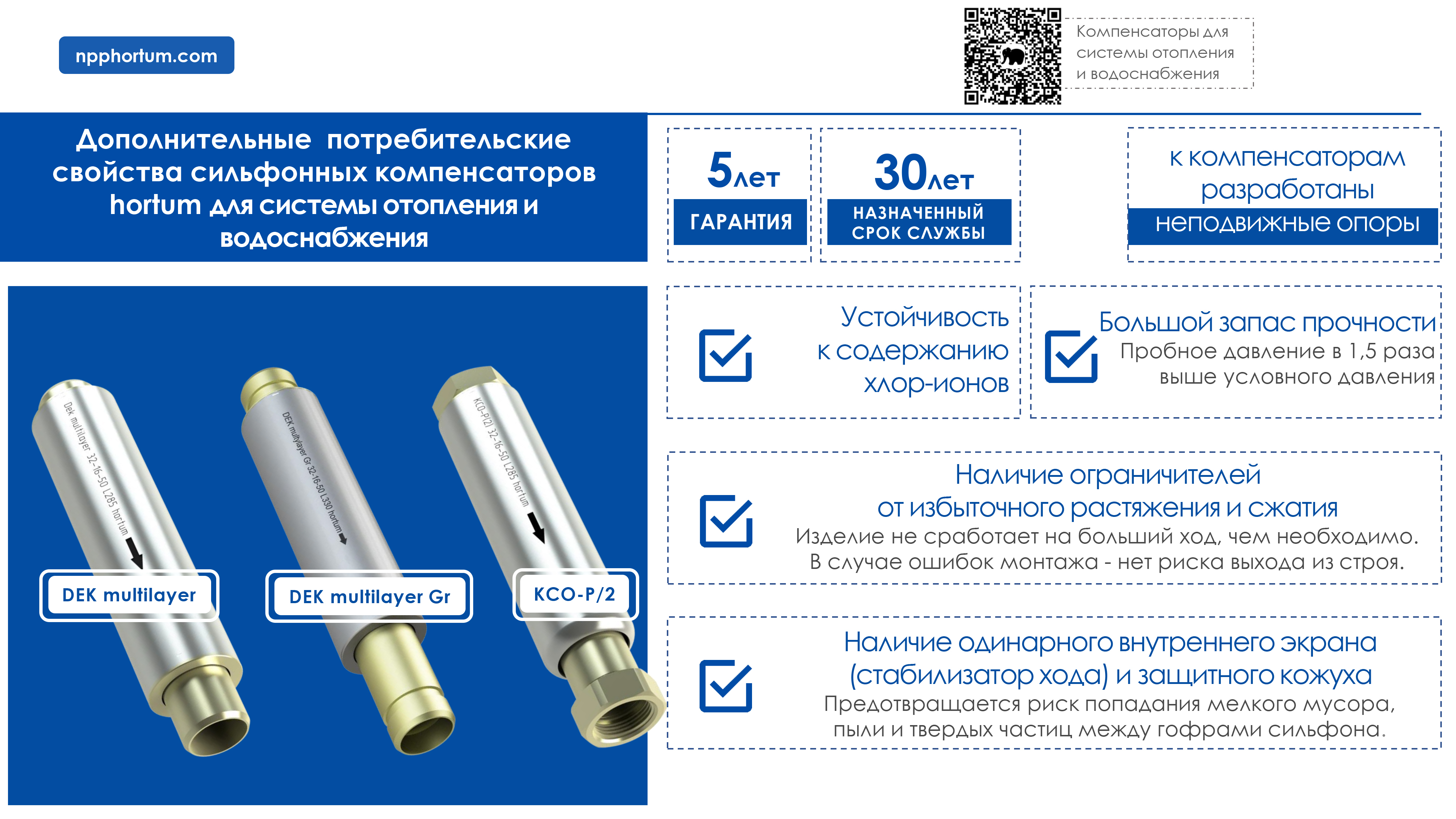

Для данного изделия действует "Программа лояльности": безвозмездно заменим вышедший из строя компенсатор на новый в течение всего срока гарантии.
Предоставляем руководства по эксплуатации с рекомендациями по монтажу и схемами установки.

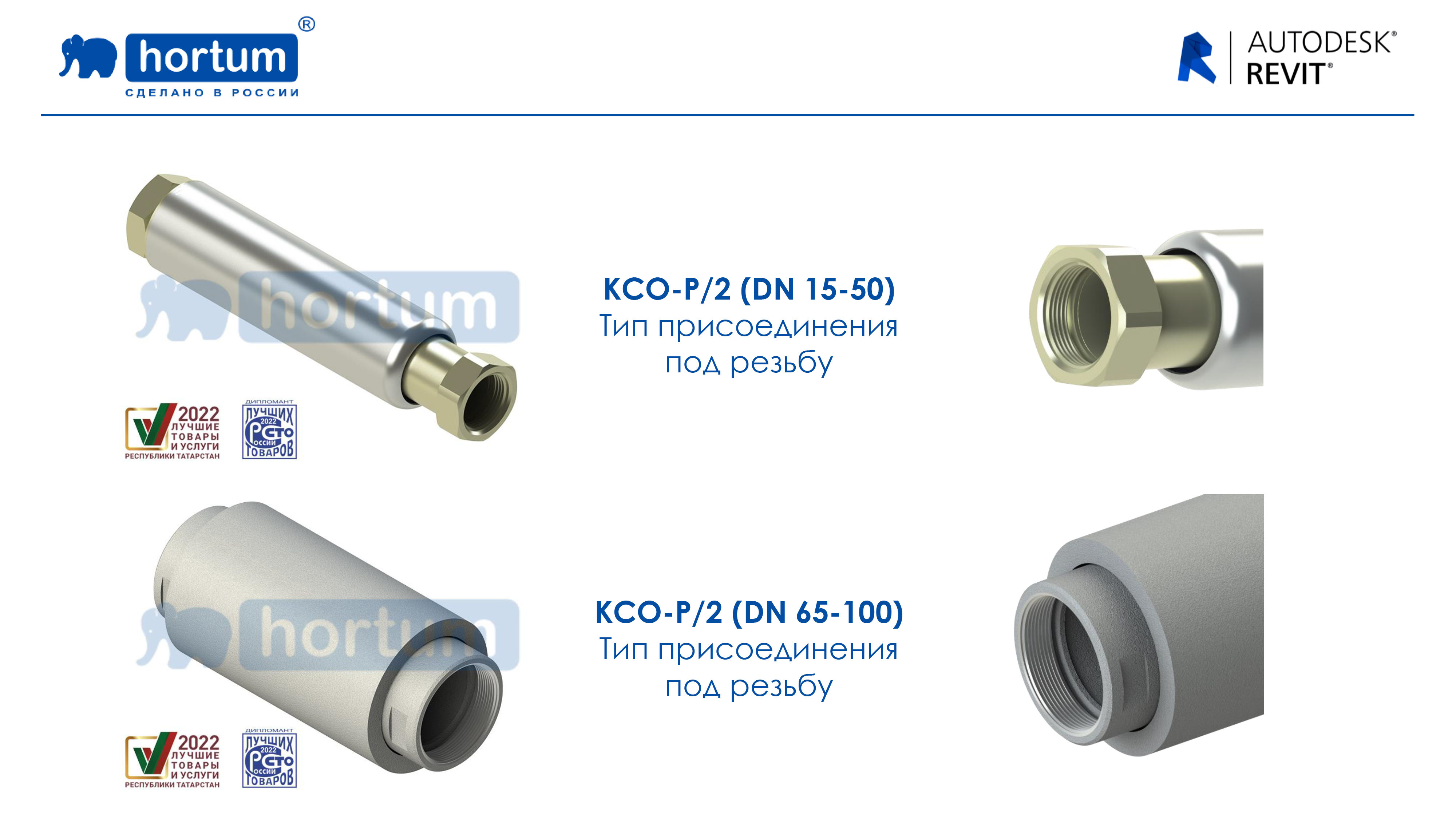

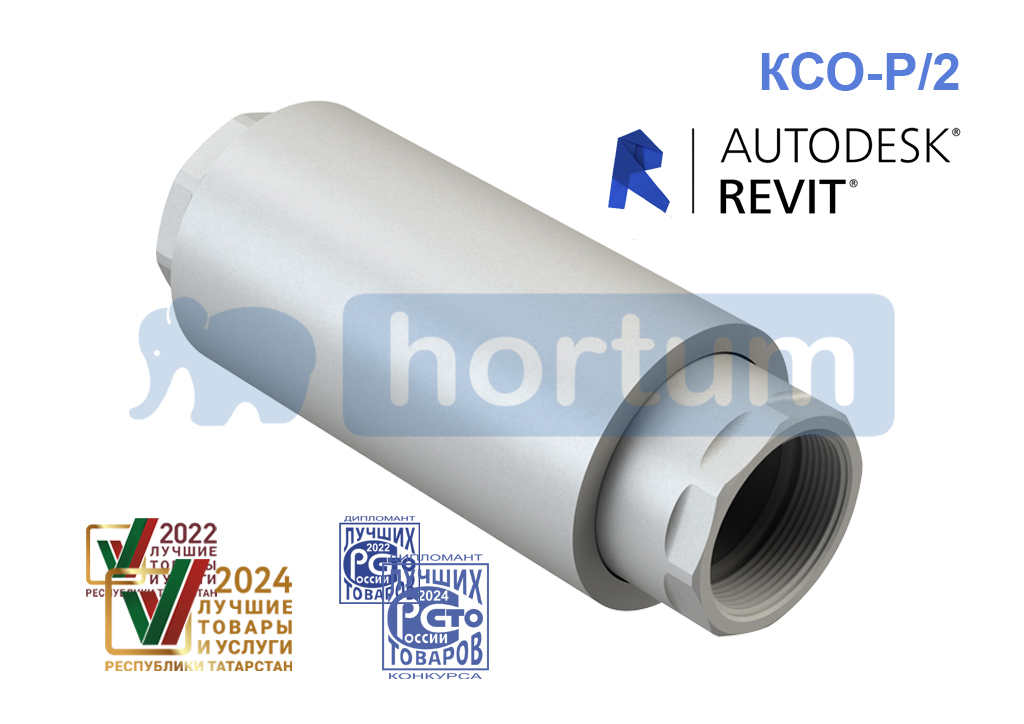

На рисунке представлены: КСО-Р/2 15-50 и КСО-Р/2 65-100
Данная продукция победитель в конкурсах
« Лучшие товары и услуги Республики Татарстан» 2022г. и « 100 лучших товаров России» 2022г.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАНЫ В ТАБЛИЦАХ: 1, 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Резьба | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| DN | РN | G | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
дюйм " |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСО-Р/2 15-16-50 | 15 | 16 | 1/2" | 40 | 285 | 50 | -40;+10 | 0,68 | 21,65 | 7,10 |
| КСО-Р/2 20-16-50 | 20 | 16 | 3/4" | 40 | 285 | 50 | -40;+10 | 0,86 | 21,65 | 7,10 |
| КСО-Р/2 25-16-50 | 25 | 16 | 1" | 48,3 | 285 | 50 | -40;+10 | 1,04 | 27,04 | 10,12 |
| КСО-Р/2 32-16-50 | 32 | 16 | 1 1/4" | 60,3 | 285 | 50 | -40;+10 | 1,46 | 20,01 | 16,33 |
| КСО-Р/2 40-16-50 | 40 | 16 | 1 1/2" | 70 | 285 | 50 | -40;+10 | 1,82 | 32,59 | 22,15 |
| КСО-Р/2 50-16-50 | 50 | 16 | 2" | 80 | 285 | 50 | -40;+10 | 2,16 | 45,24 | 32,57 |
Таблица 2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Резьба | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| DN | РN | G | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
дюйм " |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСО-Р/2/ 65-16-60 | 65 | 16 | 2 1/4" | 114 | 290 | 60 | 30 | 6,1 | 299,86 | 59,99 |
| КСО-Р/2 80-16-60 | 80 | 16 | 3" | 133 | 290 | 60 | 30 | 7,1 | 227,28 | 82,52 |
| КСО-Р/2 100-16-60 | 100 | 16 | 4" | 159 | 330 | 60 | 30 | 11,3 | 211,55 | 116,90 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
К сильфонным компенсаторам для системы отопления и водоснабжения на заводе разработаны неподвижные опоры, для которых тоже имеются BIM-модели:
• для водоснабжения под грувлочное соединение;
• для водоснабжения с резьбовым присоединением;
• для отопления однотрубная система и двухтрубная система.
Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 5 лет.
