Компенсатор сильфонный осевой с внутренним экраном KCO.3 (DN32-50)

Соответствует BIM-стандарту 2.0

Описание

КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.

Разработчик семейства – ООО НПП "Хортум"

КРАТКО ПРО ИЗДЕЛИЕ:

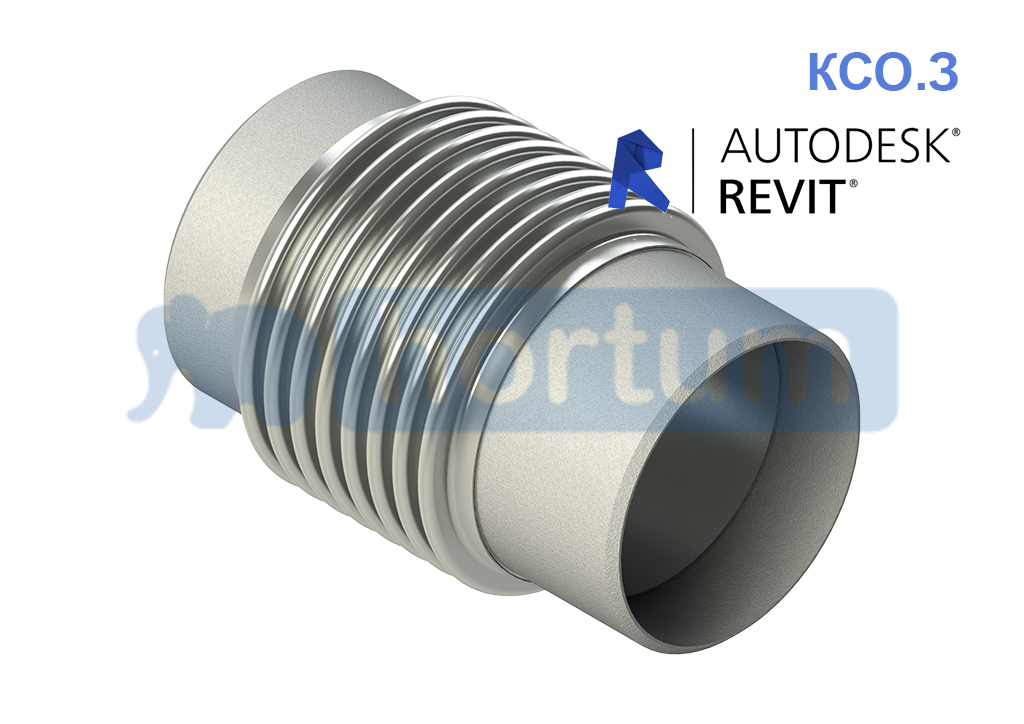

KCO.3 (DN 32-50) - Компенсатор сильфонный осевой с внутренним экраном с защитным кожухом
Диаметр условный ( Ду , мм): 32, 40, 50.
Возможны варианты с иными концевыми арматурами: под приварку, фланцевое соединение, резьбовое соединение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАНЫ В ТАБЛИЦАХ: 1, 2.

0000008 KCO.3

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры			Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
КСО.3 32-16-50	32	16	42,2	3,2	240	50	25	0,7	31,19	16,36
КСО.3 40-16-60	40	16	48,3	3,5	240	60	30	0,8	37,38	22,15
КСО.3 50-16-60	50	16	57	3,5	240	60	30	1,1	47,74	32,57
КСО.3 65-16-60	65	16	76	4,0	259	60	30	2,0	288,94	59,99
КСО.3 65-16-70	65	16	76	4,0	420	70	35	3,1	216,71	59,99
КСО.3 80-16-60	80	16	89	4,0	265	60	30	2,6	219	82,52
КСО.3 80-16-70	80	16	89	4,0	415	70	35	3,9	167,47	82,52
КСО.3 100-16-60	100	16	108	4,0	286	60	30	3,1	203,85	116,9
КСО.3 100-16-100	100	16	108	4,0	465	100	50	4,9	143,89	116,9
КСО.3 125-16-60	125	16	133	5,0	265	60	30	3,8	290,92	154,38
КСО.3 125-16-100	125	16	133	5,0	470	100	50	6,6	171,13	154,38
КСО.3 150-16-60	150	16	159	5,0	278	60	30	5,5	396,35	236,42
КСО.3 150-16-100	150	16	159	5,0	485	100	50	9,3	229,46	236,42
КСО.3 200-16-80	200	16	219	8,0	327	80	40	11,8	720,29	456,92
КСО.3 200-16-100	200	16	219	8,0	475	100	50	17,0	523,85	456,92
КСО.3 200-16-160	200	16	219	8,0	614	160	80	21,5	384,16	456,92
КСО.3 250-16-80	250	16	273	8,0	332	80	40	15,4	663,97	683,49
КСО.3 250-16-100	250	16	273	8,0	445	100	50	20,7	531,18	683,49
КСО.3 250-16-160	250	16	273	8,0	612	160	80	28,2	379,41	683,49
КСО.3 300-16-80	300	16	325	8,0	340	80	40	17,6	871,67	959,91
КСО.3 300-16-100	300	16	325	8,0	475	100	50	24,5	653,75	959,91
КСО.3 300-16-180	300	16	325	8,0	699	180	90	34,5	402,31	959,91
КСО.3 350-16-80	350	16	377	7,0	440	80	40	25,2	723,51	1234,74
КСО.3 350-16-100	350	16	377	7,0	505	100	50	28,2	578,81	1234,74
КСО.3 350-16-180	350	16	377	7,0	686	180	90	37,6	413,44	1234,74
КСО.3 400-16-80	400	16	426	9,0	390	80	40	34,4	1779,51	1622,40
КСО.3 400-16-100	400	16	426	9,0	545	100	50	45,8	1067,71	1622,40
КСО.3 400-16-190	400	16	426	9,0	696	190	95	62,0	889,75	1622,40
КСО.3 500-16-80	500	16	530	8,0	461	80	40	47,8	1456,69	2463,01
КСО.3 500-16-100	500	16	530	8,0	610	100	50	62,5	1165,35	2463,01
КСО.3 500-16-200	500	16	530	8,0	736	200	100	78,2	1059,41	2463,01
КСО.3 600-16-200	600	16	630	10,0	728	200	100	113,4	2122,48	3433,65
КСО.3 700-16-210	700	16	720	10,0	710	210	105	127,1	1837,73	4484,08
КСО.3 800-16-210	800	16	820	12,0	758	210	105	188,4	2237,86	5787,21
КСО.3 900-16-210	900	16	920	14,0	768	210	105	219,7	2606,63	7241,25
КСО.3 1000-16-220	1000	16	1020	14,0	772	220	110	254,2	3321,89	8841,39
КСО.3 1200-16-220	1200	16	1220	16,0	742	220	110	322,6	3271,21	12522,48

Примечание:
1. Возможны варианты исполнения с защитным кожухом.
2. Возможны варианты с другими техническими параметрами.
3. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Расчетная жёсткость компенсатора может отличаться от фактической.

0000008 KCO.3

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	L	Δ		±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm		мм mm	кг kg	Н/мм N/mm	см² cm²
КСО.3 32-25-50	32	25	42,2	3,2	240	50		25	0,7	31,19	16,36
КСО.3 40-25-60	40	25	48,3	3,5	240	60		30	1	37,38	22,15
КСО.3 50-25-60	50	25	57	3,5	240	60		30	1,1	47,74	32,57
КСО.3 50-25-70	50	25	57	3,5	415	70		35	1,8	35,81	32,57
КСО.3 65-25-60	65	25	76	4,0	300	60		30	2,3	288,94	59,99
КСО.3 65-25-70	65	25	76	4,0	420	70		35	3,1	216,71	59,99
КСО.3 80-25-70	80	25	89	4,0	415	70		35	3,9	167,47	82,52
КСО.3 100-25-100	100	25	108	4,0	465	100		50	4,9	143,89	116,9
КСО.3 125-25-100	125	25	133	5,0	470	100		50	6,6	171,13	154,38
КСО.3 150-25-100	150	25	159	5,0	485	100		50	9,3	229,46	236,42
КСО.3 200-25-100	200	25	219	8,0	475	100		50	17,0	523,85	456,92
КСО.3 200-25-160	200	25	219	8,0	614	160		80	21,5	384,16	456,92
КСО.3 250-25-160	250	25	273	8,0	621	160		80	28,7	379,41	683,49
КСО.3 300-25-180	300	25	325	8,0	706	180		90	37,6	734,69	962,11
КСО.3 350-25-180	350	25	377	7,0	697	180		90	41,4	772,21	1237,23
КСО.3 400-25-190	400	25	426	9,0	736	190		95	65,9	831,26	1623,83
КСО.3 500-25-200	500	25	530	8,0	754	200		100	86,1	1759,28	2468,29
КСО.3 600-25-200	600	25	630	10,0	728	200		100	113,4	2122,48	3433,65
КСО.3 700-25-210	700	25	720	10,0	710	210		105	127,1	1837,73	4484,08
КСО.3 800-25-210	800	25	820	12,0	758	210		105	188,4	2237,86	5787,21
КСО.3 900-25-210	900	25	920	14,0	768	210		105	219,7	2606,63	7241,25
КСО.3 1000-25-220	1000	25	1020	14,0	772	220		110	254,2	3321,89	8841,39
КСО.3 1200-25-220	1200	25	1220	16,0	742	220		110	322,6	3271,21	12522,48

ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
