Компенсатор антивибр для газовых горелок нерж сталь КСУ-Г/Р-Н (DN15-50)
Соответствует BIM-стандарту 2.0
Описание
КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.
Разработчик семейства – ООО НПП "Хортум"
КРАТКО ПРО ИЗДЕЛИЕ:

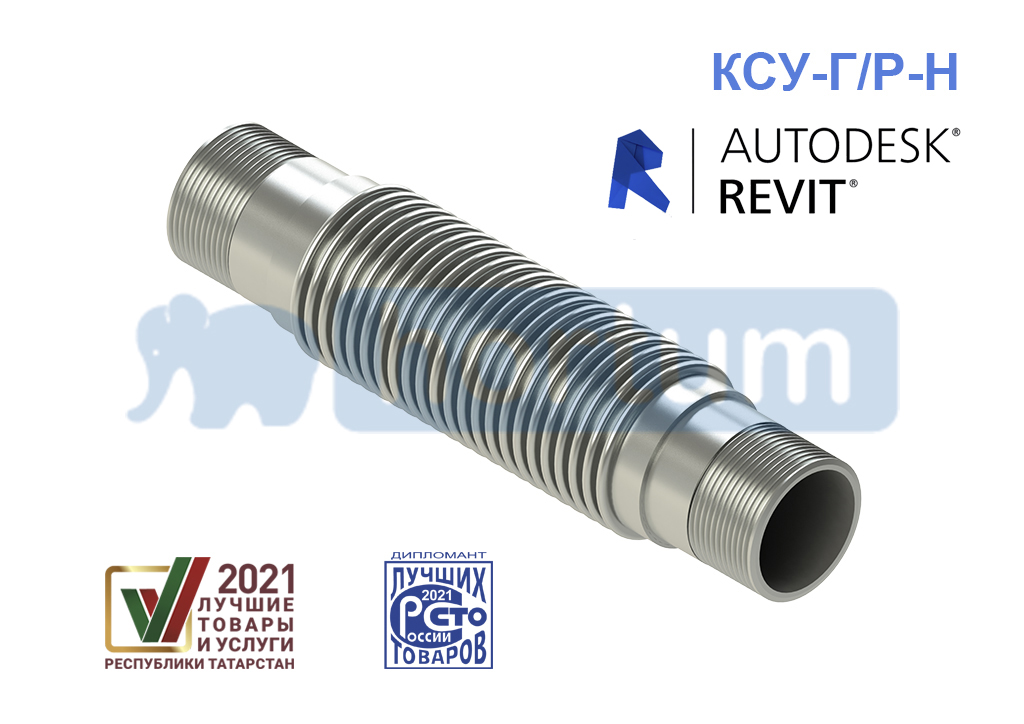

КСУ-Г/Р-Н (DN15-50) - компенсатор антивибрационный для газовых горелок, с резьбовым соединением, с патрубками из нержавеющей стали.
Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50.
Данная продукция - Победитель в конкурсах « Лучшие товары и услуги РТ 2021» и « 100 лучших товаров России 2021».
| Материал сильфона: | AISI 304L |
| Материал патрубков: | нержавеющая сталь |
| Тип резьбы: | коническая R |
| Материал обечаек: | нержавеющая сталь |
Таблица 1
| Модель | Резьбовые соединения | Р, рабочее | Р, пробное (при 20ºС) | Тем-ра | Осевая компенсация | Боковая | Угловая | Осевая жёсткость | L | A |
|
ГОСТ 6357-81 |
Бар |
Бар | С | ±h (мм) | ±e (мм) | ±a (мм) | H/мм | мм | мм | |
| КСУ-Г/Р-Н 15-3-20-10-70 |
R ½" | 3 | 4,5 | 60 | ±10 | ±5 | ±35 | 19,34 | 170 | 18 |
| КСУ-Г/Р-Н 20-3-20-10-60 |
R ¾" | 3 | 4,5 | 60 | ±10 | ±5 | ±30 | 19,34 | 180 | 18 |
| КСУ-Г/Р-Н 25-3-20-12-50 |
R 1" | 3 | 4,5 | 60 | ±10 | ±6 | ±25 | 14 | 200 | 22 |
| КСУ-Г/Р-Н 32-3-24-20-70 |
R 1 ¼" | 3 | 4,5 | 60 | ±12 | ±10 | ±35 | 17,91 | 220 | 24 |
| КСУ-Г/Р-Н 40-3-30-20-70 |
R 1 ½" | 3 | 4,5 | 60 | ±15 | ±10 | ±35 | 19,45 | 240 | 24 |
| КСУ-Г/Р-Н 50-3-30-20-60 |
R 2" | 3 | 4,5 | 60 | ±15 | ±10 | ±30 | 24,92 | 240 | 28 |
ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
