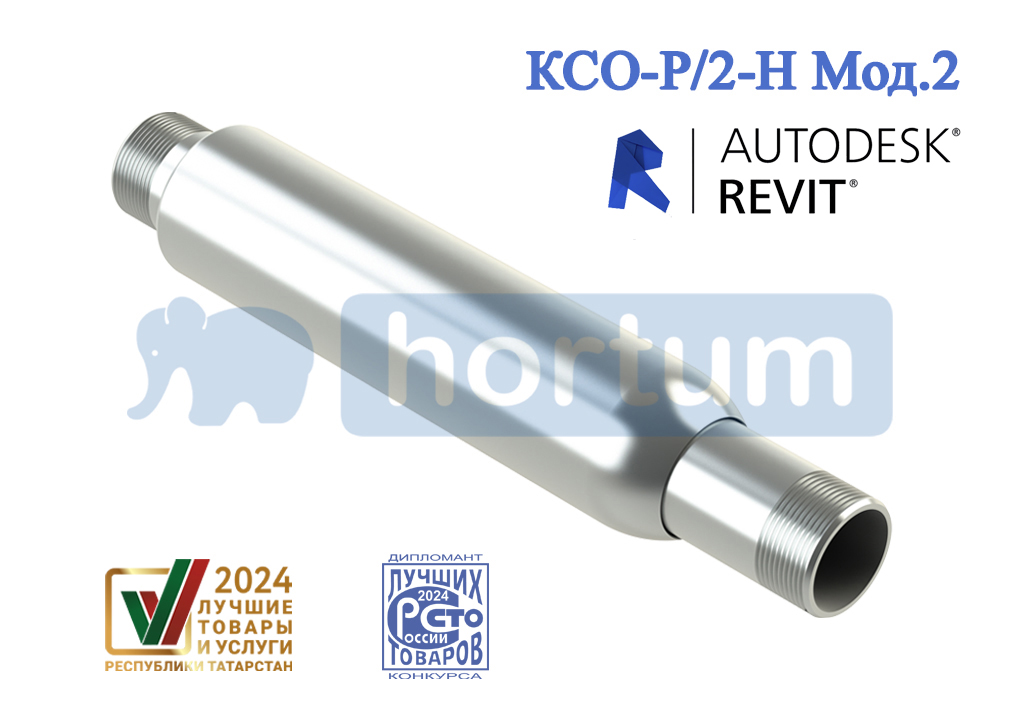

Компенсатор КСО-P/2-Н Mод.2 (DN 15-50) под резьбу (нерж патрубки)

Соответствует BIM-стандарту 2.0

Описание

КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.

Разработчик семейства – ООО НПП "Хортум"

КРАТКО ПРО ИЗДЕЛИЕ:
КСО-Р/2-Н Мод.2 (DN 15-50) компенсатор c многослойным сильфоном с резьбовым присоединением (нерж патрубки) для систем отопления и водоснабжения .
Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50

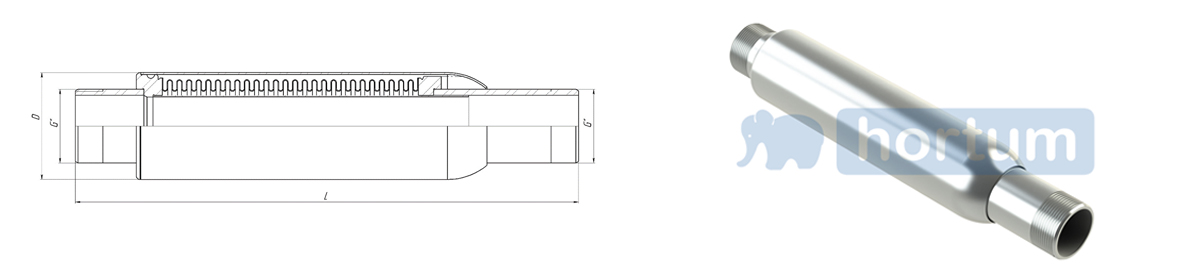

Конструктивное исполнение:
- многослойный сильфон из нержавеющей стали
- внутренний экран из нержавеющей стали
- защитный декоративный кожух
- ограничитель осевого хода
- патрубки из нержавеющей стали

Тип присоединения:
- наружная резьба

Применяется во внутренних инженерных системах жилых домов.
Для данного изделия действует "Программа лояльности": безвозмездно заменим вышедший из строя компенсатор на новый в течение всего срока гарантии.
Предоставляем руководства по эксплуатации с рекомендациями по монтажу и схемами установки.

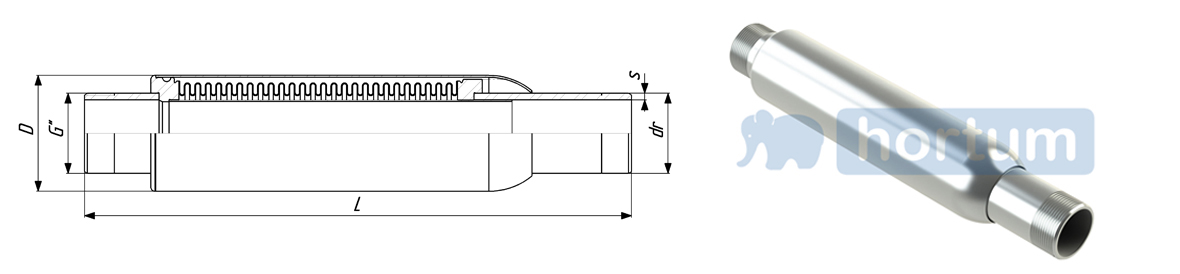

0000012 KCO P 2 H Mod2 15 50

Технические характеристики КСО-P/2-Н Mод.2

Условное обозначение	Номинальный диаметр	Номинальное давление	Резьба	Размеры		Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	G	D	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	дюйм "	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
КСО-Р/2-Н Мод.2 15-16-50	15	16	1/2"	40	320	50	-40;+10	0,72	27,45	7,12
КСО-Р/2-Н Мод.2 20-16-50	20	16	3/4"	40	320	50	-40;+10	0,77	27,45	7,12
КСО-Р/2-Н Мод.2 25-16-50	25	16	1"	48,3	330	50	-40;+10	1,04	47,83	10,58
КСО-Р/2-Н Мод.2 32-16-50	32	16	1 1/4"	60,3	335	50	-40;+10	1,39	30,16	16,36
КСО-Р/2-Н Мод.2 40-16-50	40	16	1 1/2"	70	330	50	-40;+10	2,07	31,46	22,15
КСО-Р/2-Н Мод.2 50-16-50	50	16	2"	80	350	50	-40;+10	2,05	40,17	32,57

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.

Параметры

Категория

Арматура трубопроводов (краны, задвижки, заслонки, клапаны)

Категория

Водоснабжение и канализация

Материал

Нержавеющая сталь

Каталог

https://npphortum.com/kompensotory-sistemy-otopleniya/item/kso-p-2-n-mod-2-15-50

Сертификат

https://npphortum.com/about
