Неподвижная опора для водоснабжения муфтовое (пазовое) соединение НО.В.Gr (DN25-100)

Соответствует BIM-стандарту 2.0

Описание

КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.

Разработчик семейства – ООО НПП "Хортум"

КРАТКО ПРО ИЗДЕЛИЕ:
Опора неподвижная для водоснабжения, муфтовое (пазовое) соединение: НО.В.Gr DN 25-40 (нерж) и НО.В.Gr 50-100 (нерж и оцинк).
Для трубопровода DN 25, 32, 40, 50, 65, 80, 100.
Разработаны для вертикального трубопровода. Основная область применения – внутридомовые инженерные системы.

Неподвижные опоры - это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Данная продукция победитель в конкурсах(более подробно на официальном сайте завода-изготовителя):

• "Лучшие товары и услуги Республики Татарстан" 2023 и 2025 гг.
• "100 лучших товаров России" 2023 года

Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 7 лет.

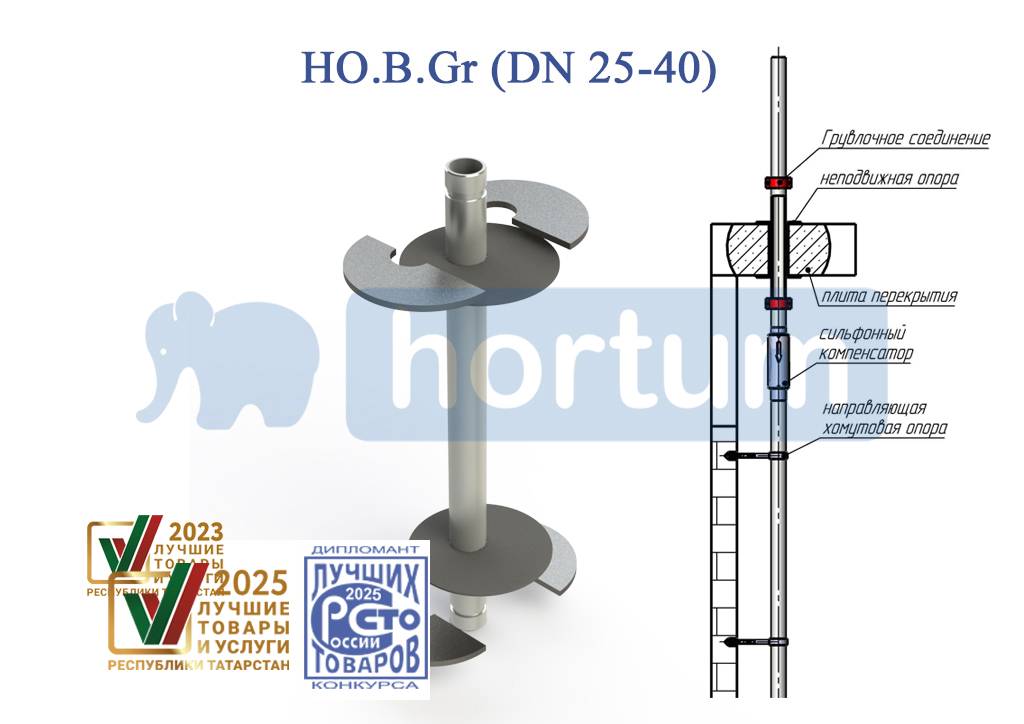

Основные технические данные НО.В.Gr DN 25-40 (нерж).

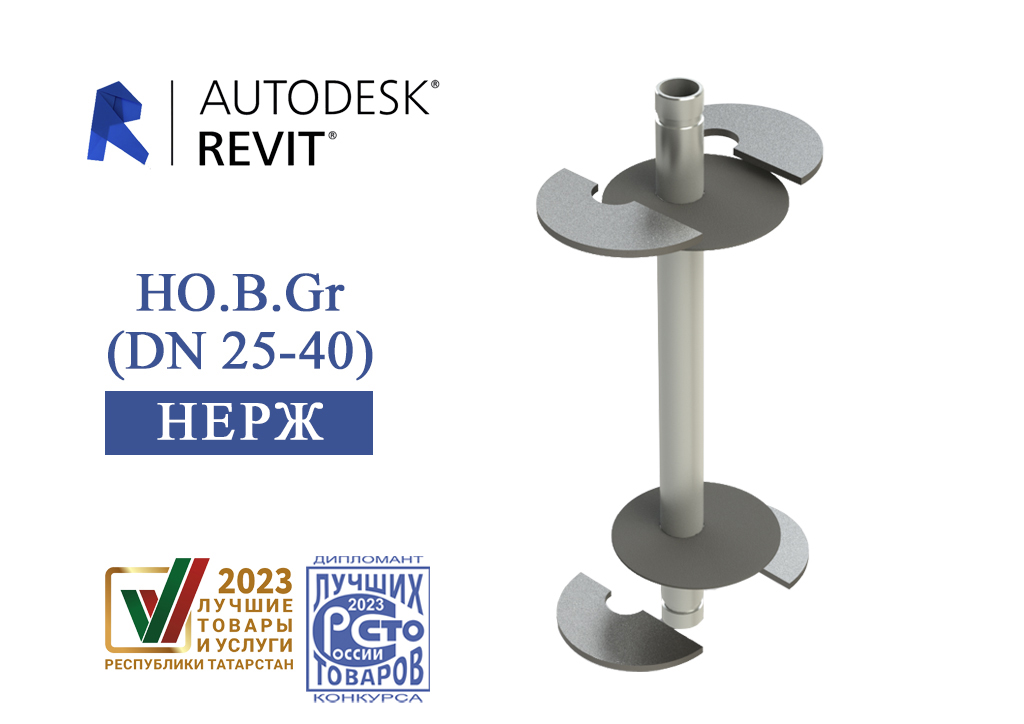

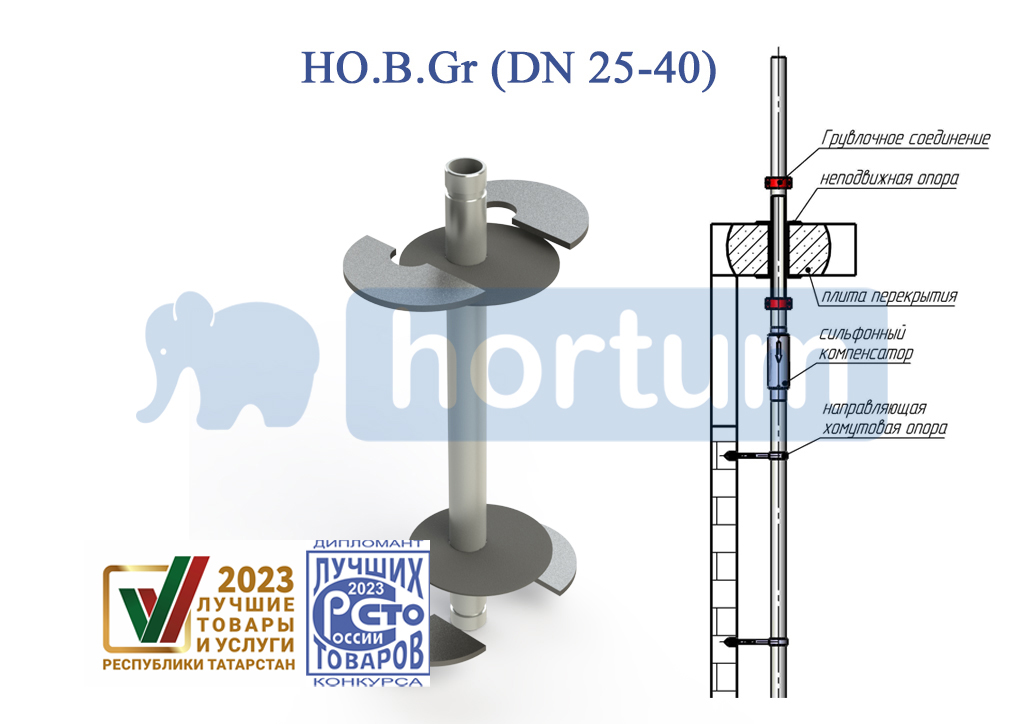

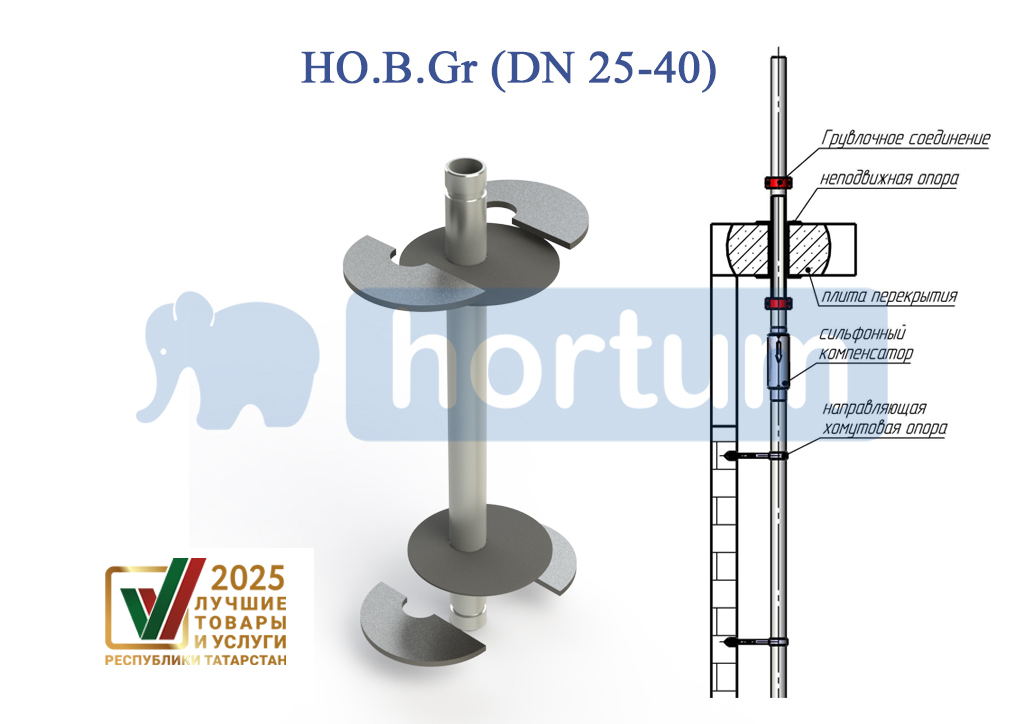

Рис.1

50200 Отоп. гильза 4

Таблица 1

Обозначение	Для трубопровода Dн, мм	L,мм	D,мм	d,мм	Масса, кг
НО.В.Gr 25.1	25	470	130	34	3.64
НО.В.Gr 32.1	32	470	130	42,4	3.86
НО.В.Gr 40.1	40	470	150	48,3	5.5

Основные технические данные НО.В.Gr 50-100 (нерж и оцинк)

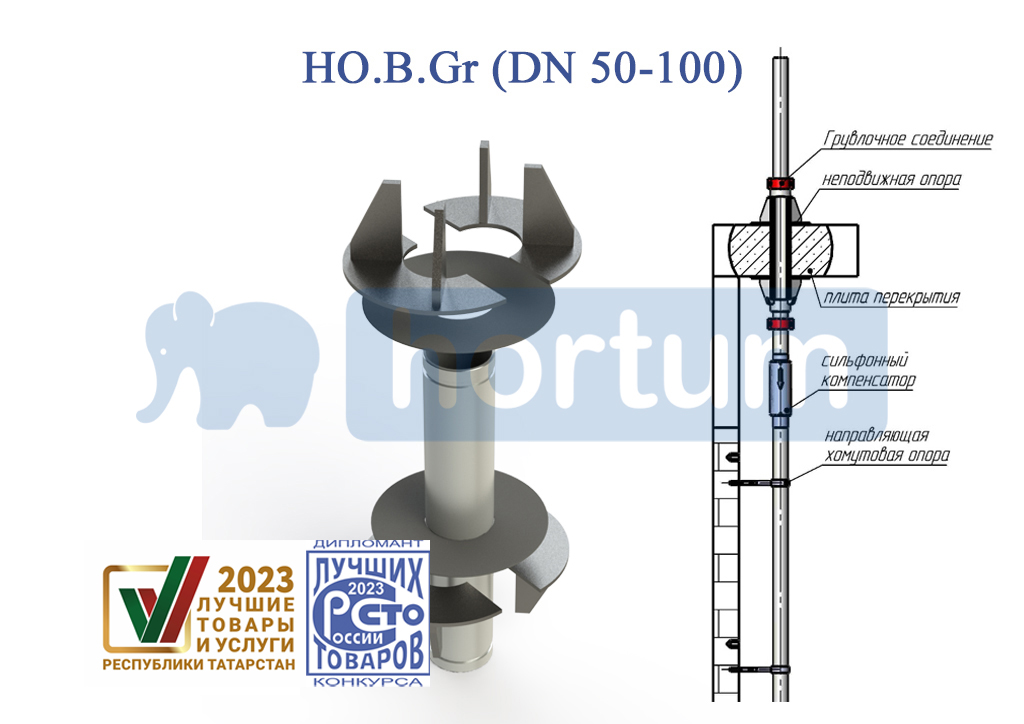

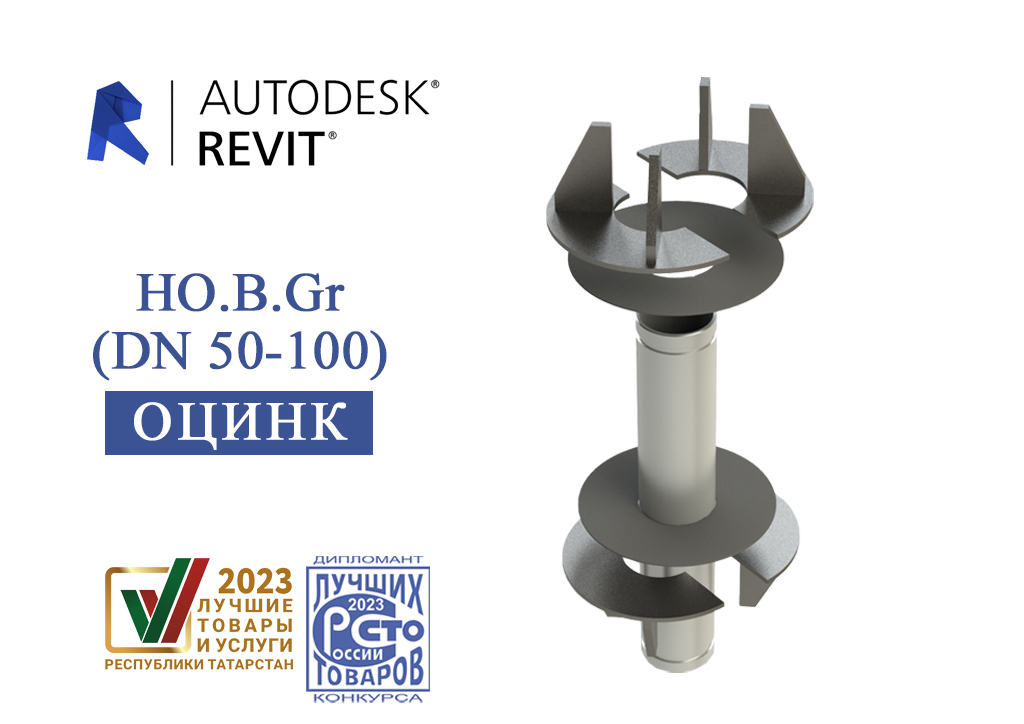

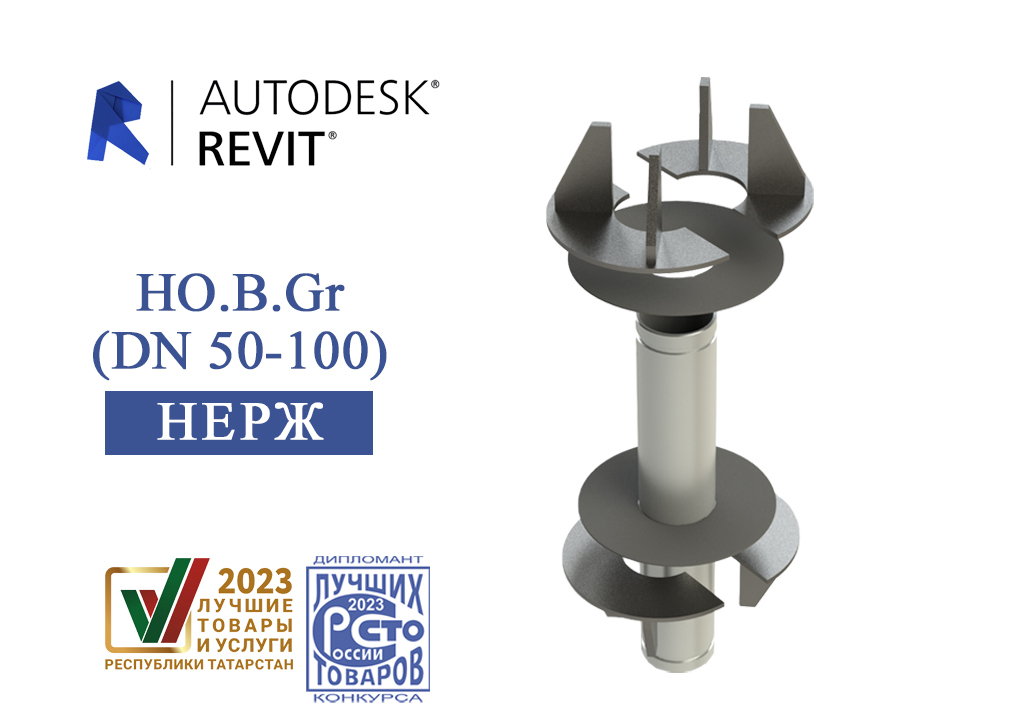

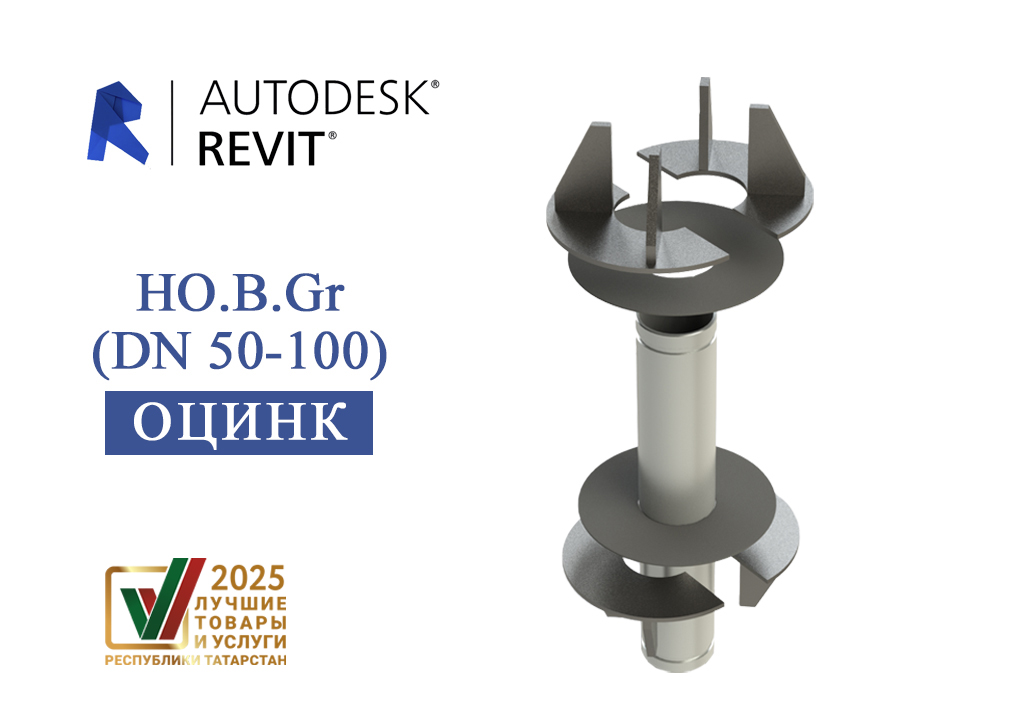

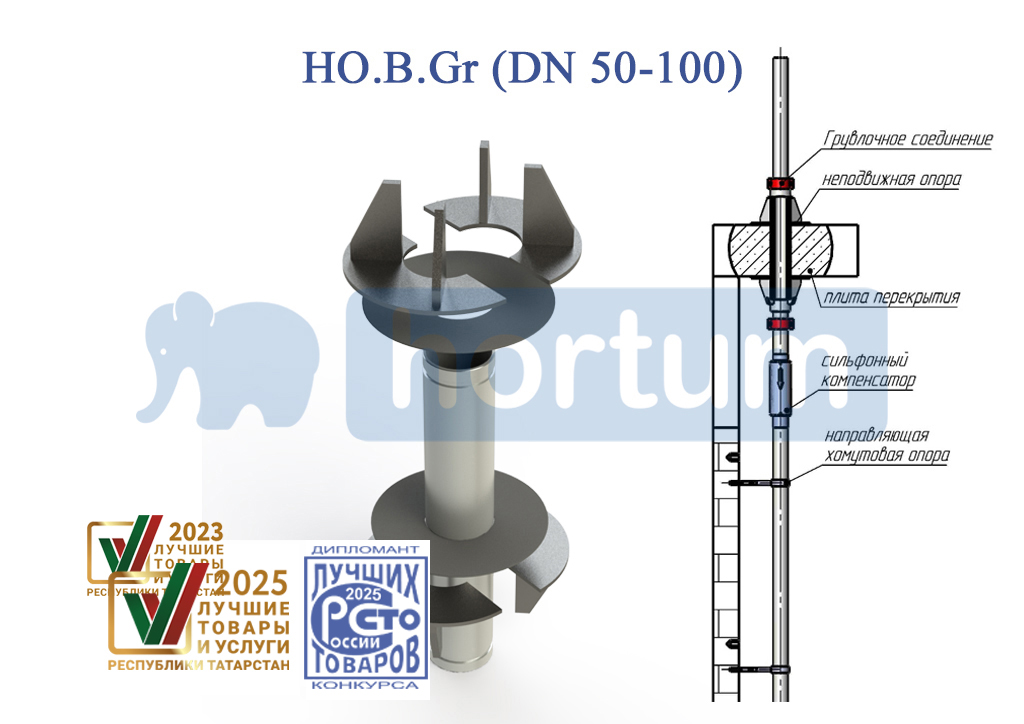

Рис.2

НО.В.гР 50 100 паспорт 2

Таблица 1

Обозначение	Для трубопровода Dн, мм	L,мм	D,мм	Gr”	d,мм	S,мм	Масса, кг
НО.В.Gr 50.1	57	490	175	2	60	4,0	9.8
НО.В.Gr 65.1	76	490	195	2 1/2	76	4,0	11.8
НО.В.Gr 80.1	89	490	210	3	89	4,0	13.2
НО.В.Gr 100.1	108	490	240	4	108	4,0	18.6

ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, подвесных рам, а также оказывают техническую поддержку на всех этапах эксплуатации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
