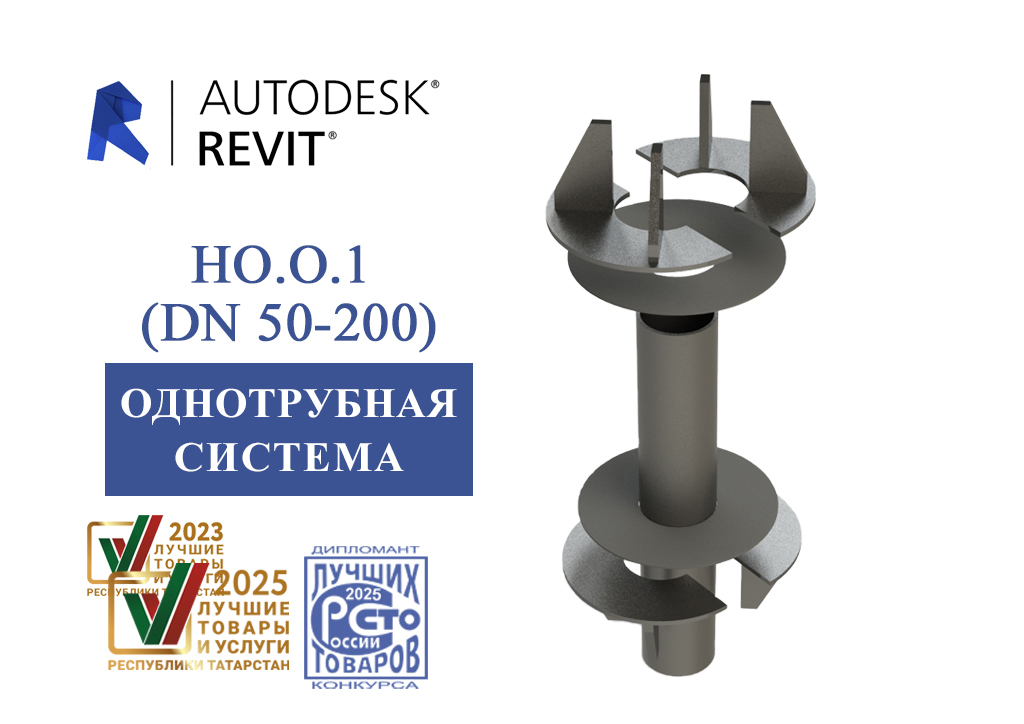

Неподвижная опора для отопления однотрубная система НО.О.1 (DN15-200)
Соответствует BIM-стандарту 2.0
КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.
Разработчик семейства – ООО НПП "Хортум"
КРАТКО ПРО ИЗДЕЛИЕ:
Опора неподвижная для отопления однотрубная система: НО.О.1 (DN15-200).
Для трубопровода DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200.
Основная область применения – внутридомовые инженерные системы.
Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 5 лет.
- Победитель в Региональном конкурсе "Лучшие товары и услуги Республики Татарстан" 2023 ( более подробно)
- Победитель в Федеральном конкурсе "100 лучших товаров России" 2023 ( более подробно на официальном сайте завода-изготовителя)

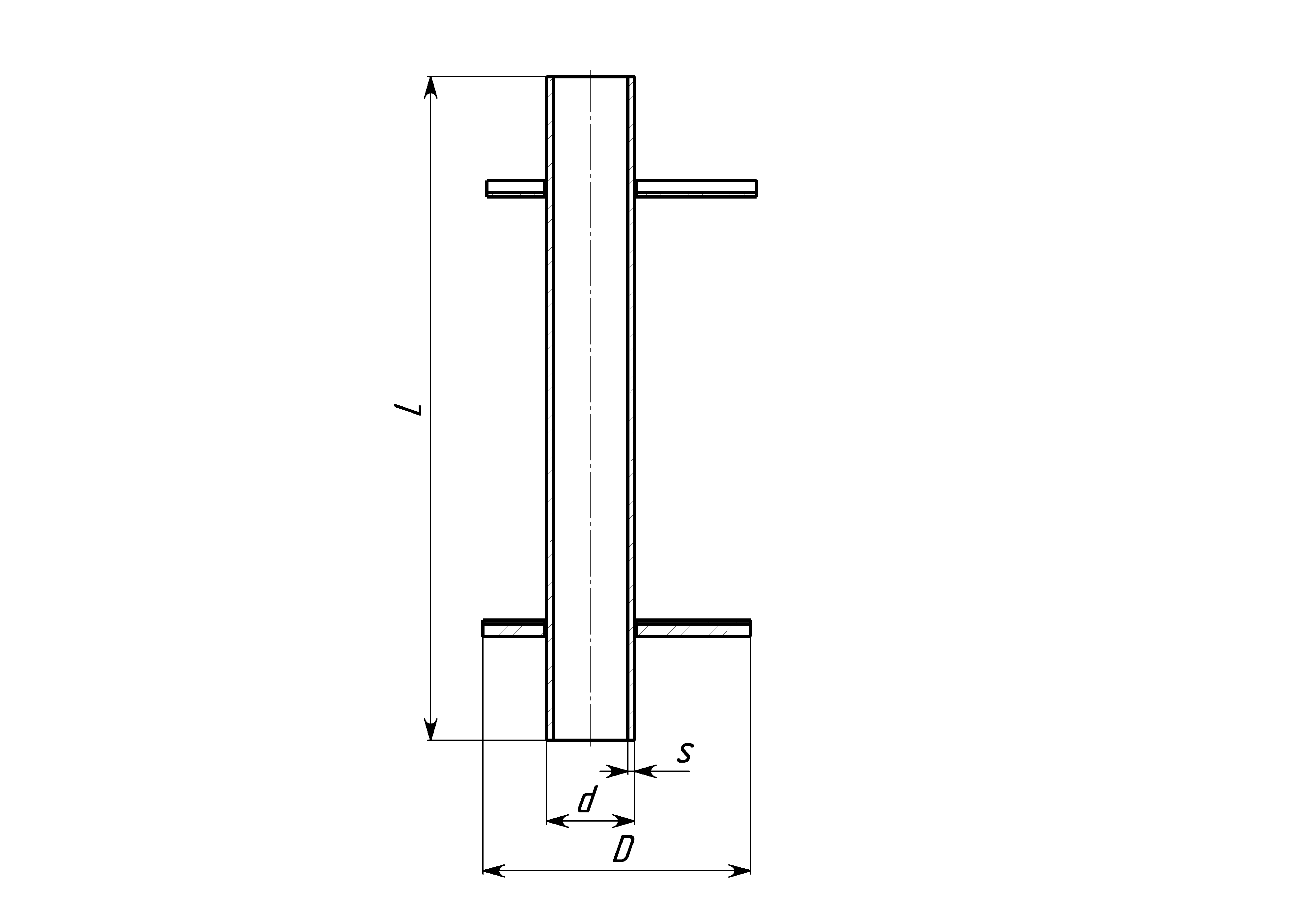

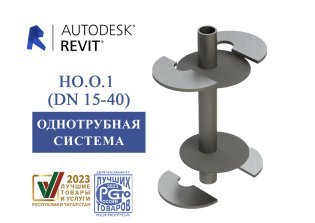

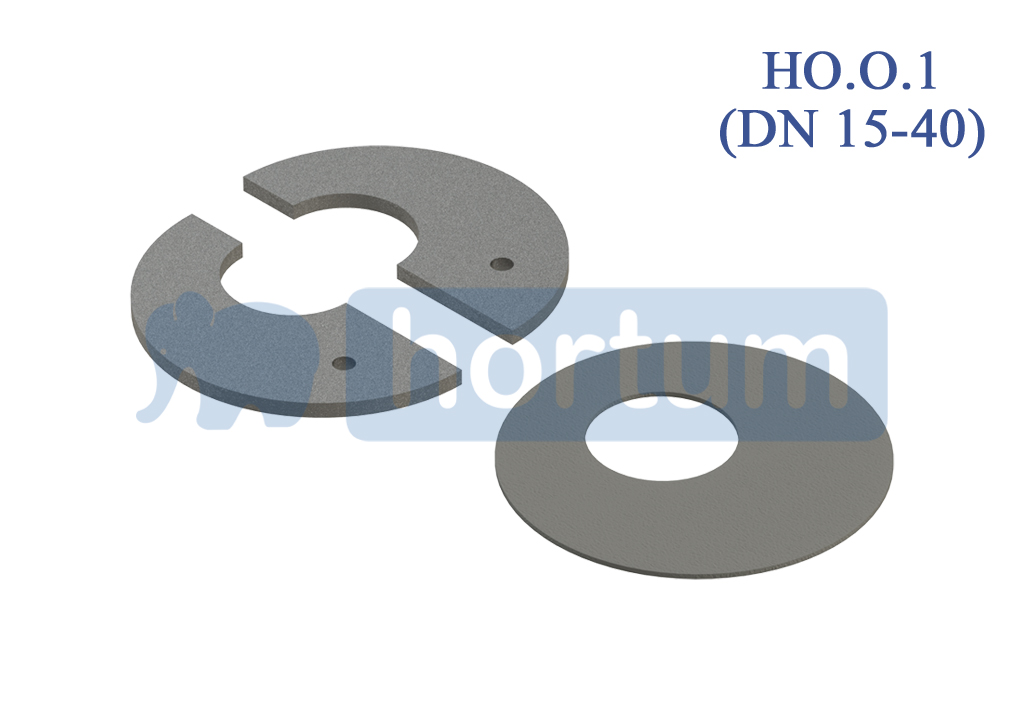

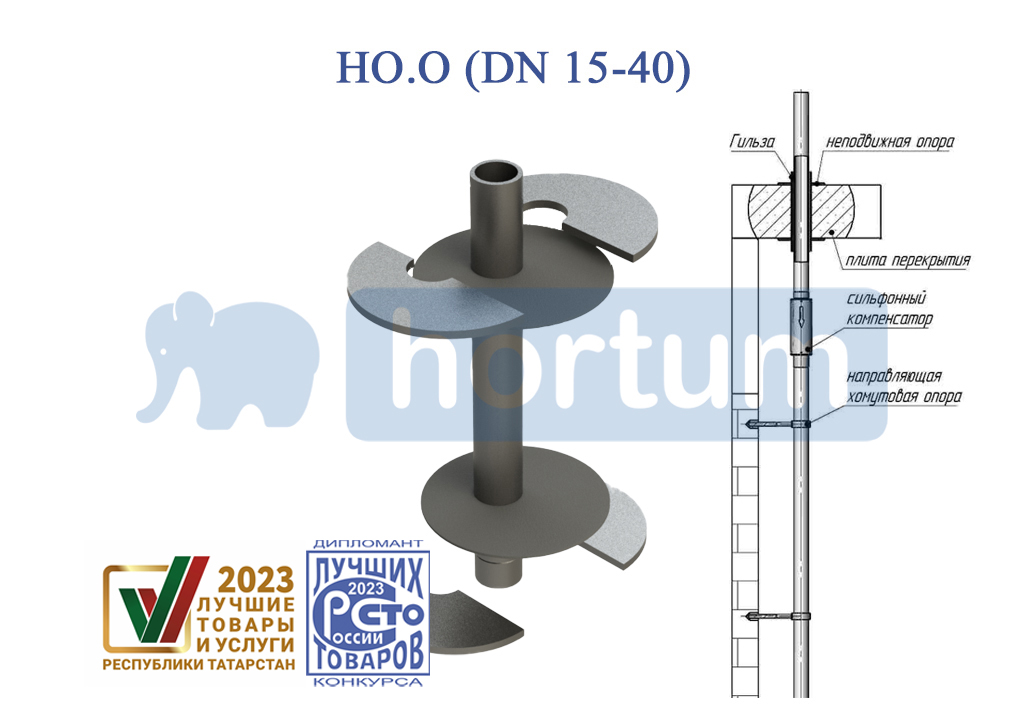

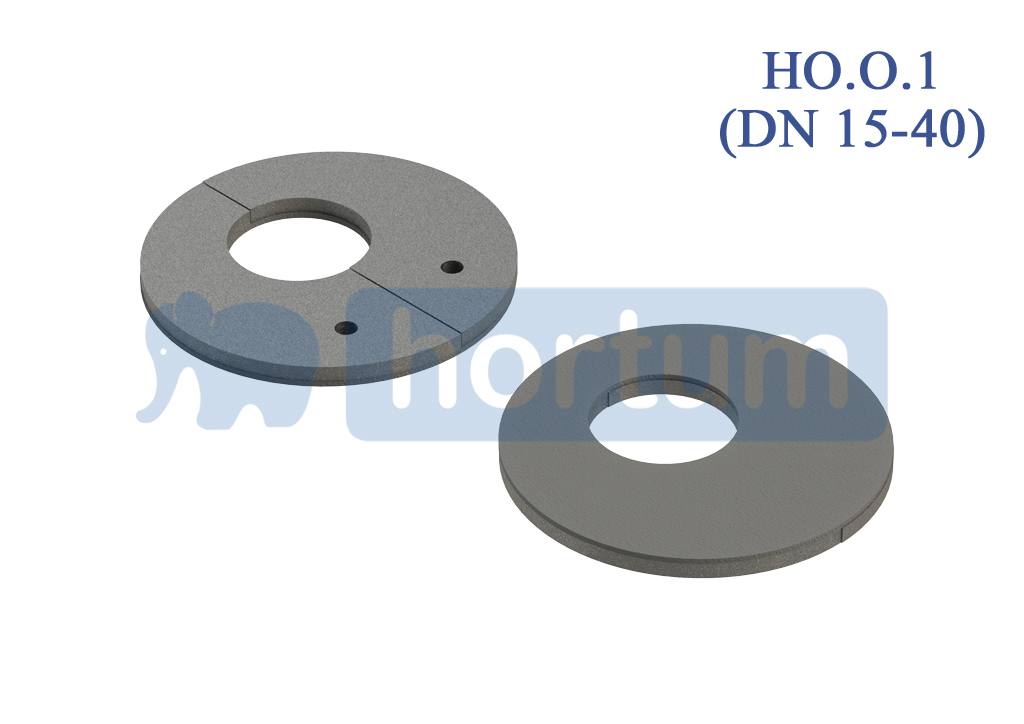

Рис.1
| Обозначение | Для трубопровода Dн, мм | L1*, мм | d, мм | S, мм | D, мм | Масса, кг |
| НО.О 15.1 | 15 | 320 | 33.5 | 3,2, | 130 | 1,2 |
| НО.О 20.1 | 20 | 320 | 42.3 | 3,2 | 130 | 1,14 |
| НО.О 25.1 | 25 | 320 | 48,3 | 3,5 | 130 | 1,09 |
| НО.О 32.1 | 32 | 320 | 57 | 3,5 | 130 | 1,03 |
| НО.0 40.1 | 40 | 320 | 76 | 3,5 | 150 | 1,2 |
L1*- гильза поставляется по запросу

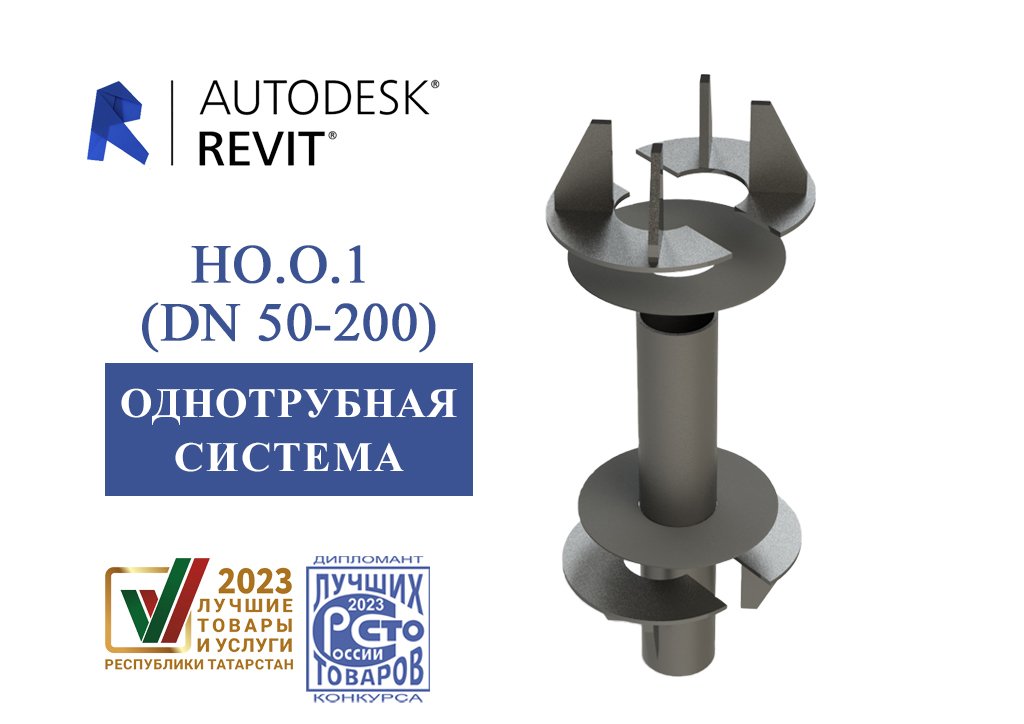

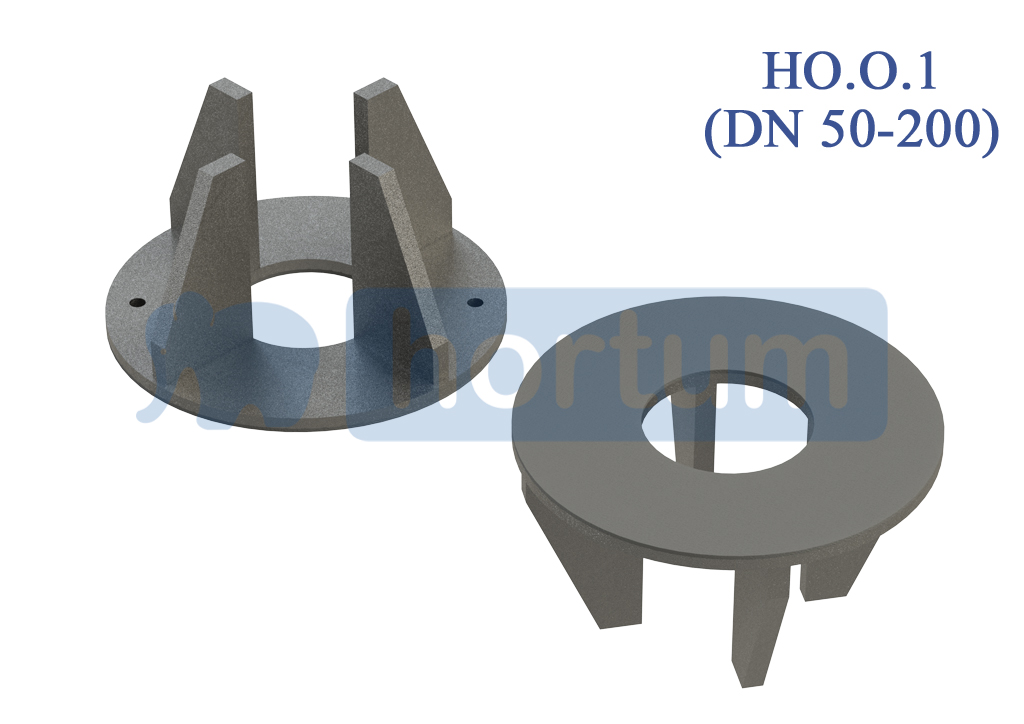

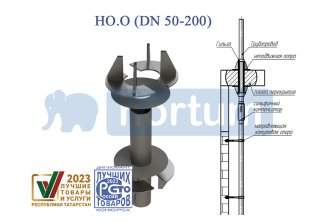

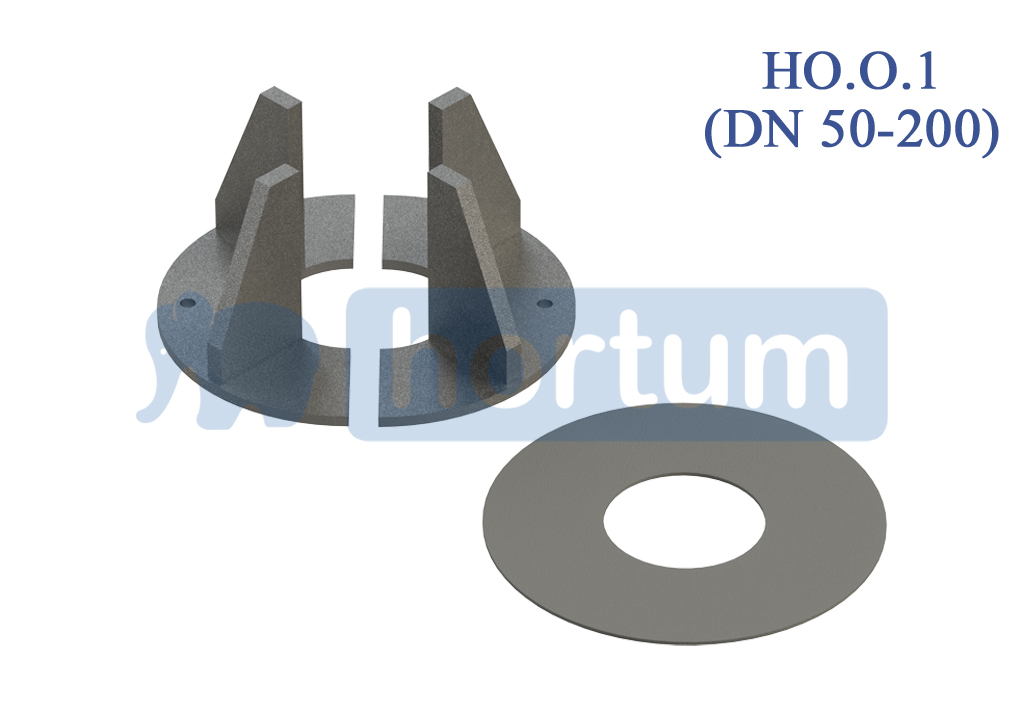

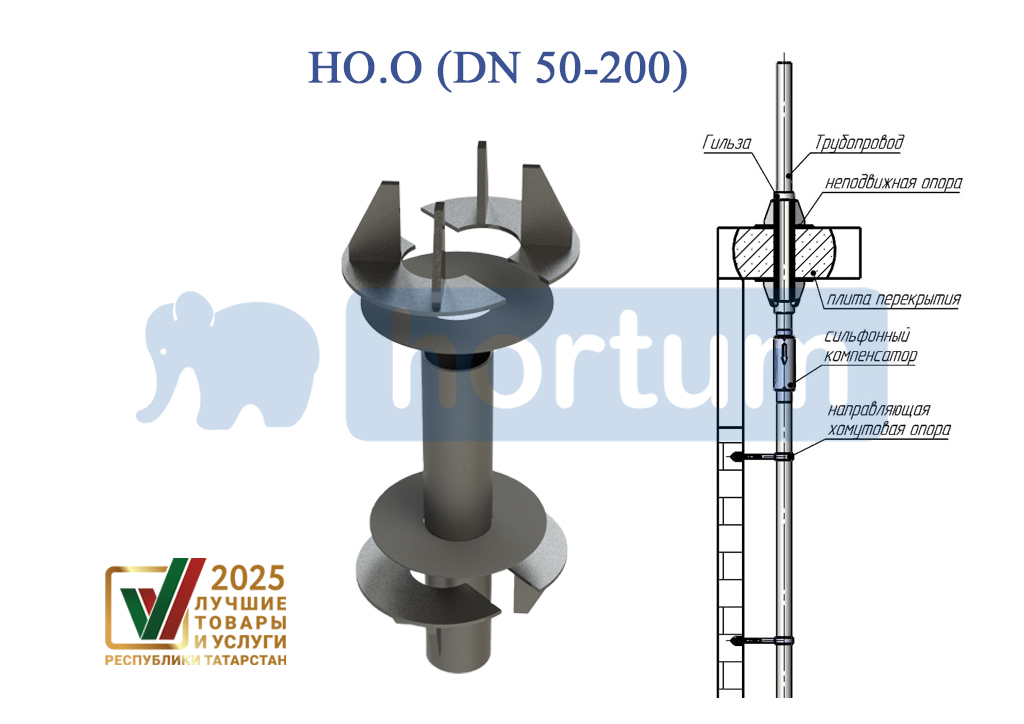

Рис.2
| Обозначение | Для трубопровода Dн, мм | L, мм | D,мм | H,мм | d,мм | S,мм | Масса, кг |
| НО.О 50.1 | 57 | 476 | 175 | 106 | 76 | 4,0 | 4.4 |
| НО.О 65.1 | 76 | 476 | 195 | 106 | 89 | 4,0 | 4.8 |
| НО.О 80.1 | 89 | 476 | 210 | 106 | 108 | 4,0 | 5 |
| НО.О 100.1 | 108 | 476 | 240 | 108 | 133 | 4,5 | 8 |
| НО.О 125.1 | 133 | 476 | 270 | 108 | 159 | 4,5 | 10.2 |
| НО.О 150.1 | 159 | 476 | 300 | 110 | 219 | 6,0 | 14.2 |
| НО.О 200.1 | 219 | 556 | 380 | 150 | 273 | 6,0 | 21.2 |
ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
