Неподвижная опора для отопления двухтрубная система НО.О.2 (DN15-40)

Соответствует BIM-стандарту 2.0

Описание

КРАТКО ПРО BIM-МОДЕЛЬ

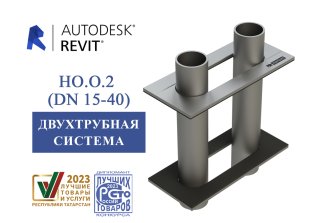

Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.

Разработчик семейства – ООО НПП "Хортум"

КРАТКО ПРО ИЗДЕЛИЕ:

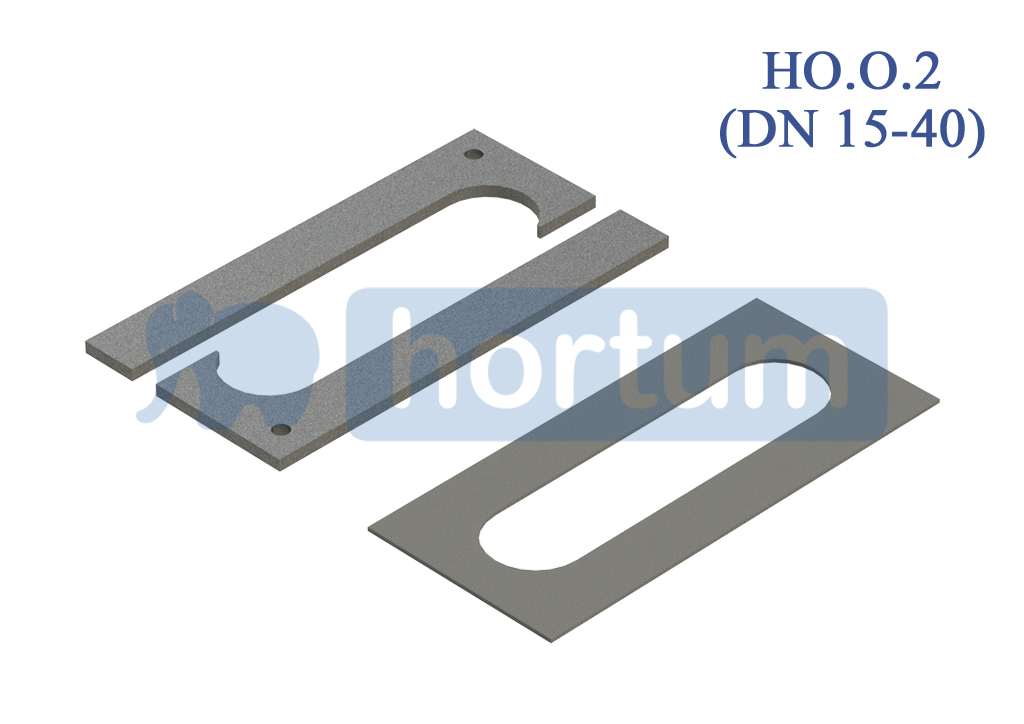

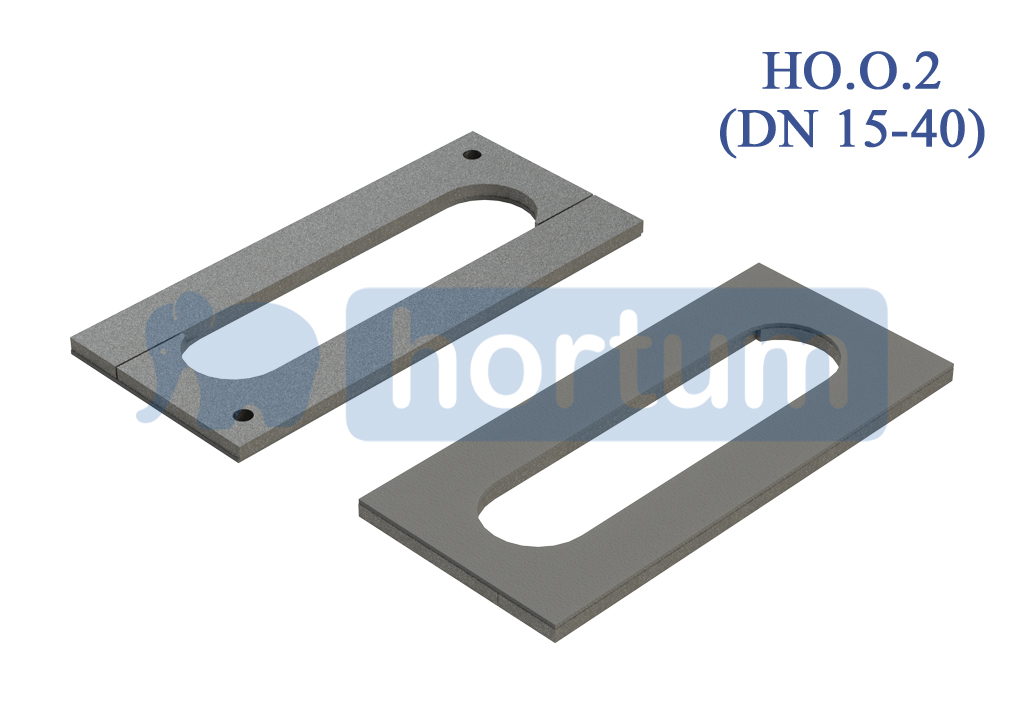

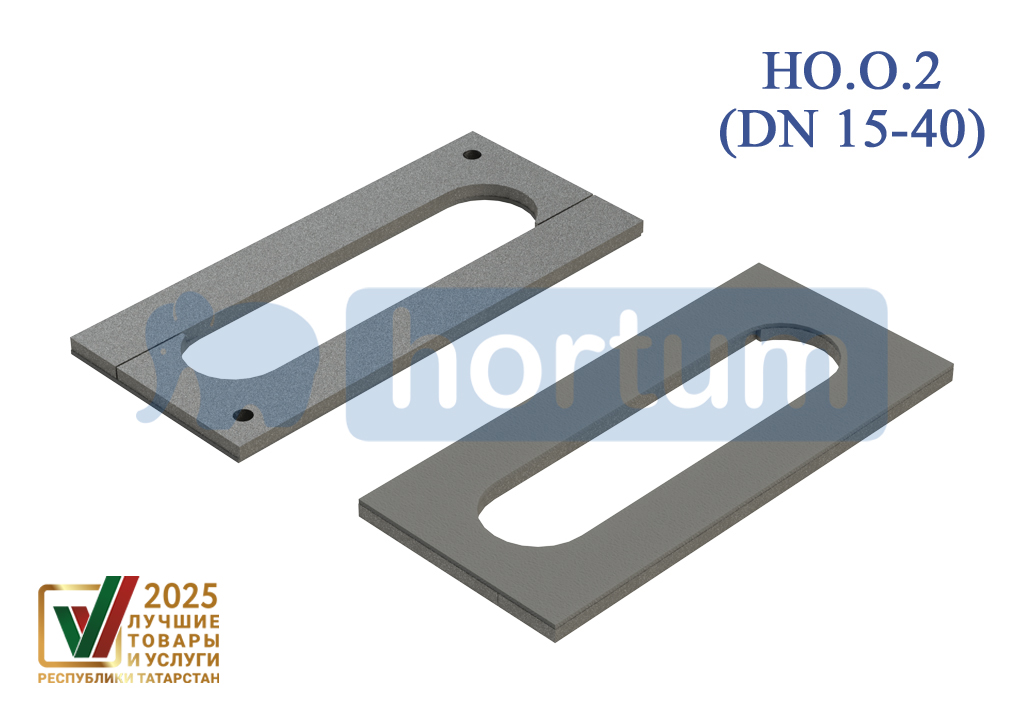

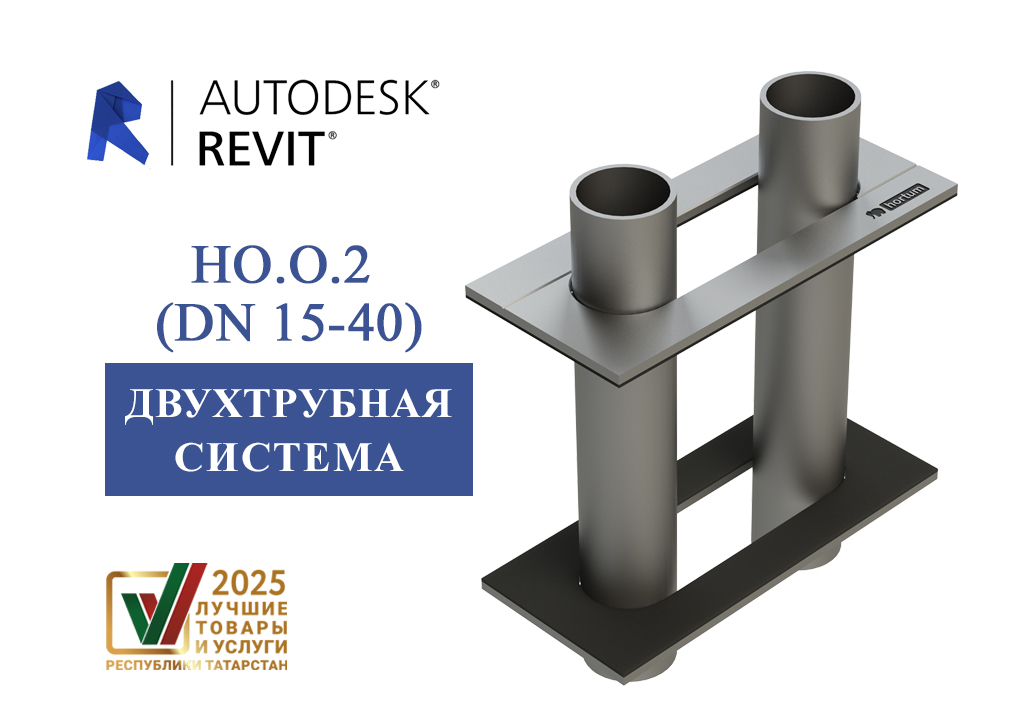

Опора неподвижная (гильза по запросу) для отопления ДВУХТРУБНАЯ - НО.О.2 (DN15-40).
Для трубопровода DN 15, 20, 25, 32, 40.

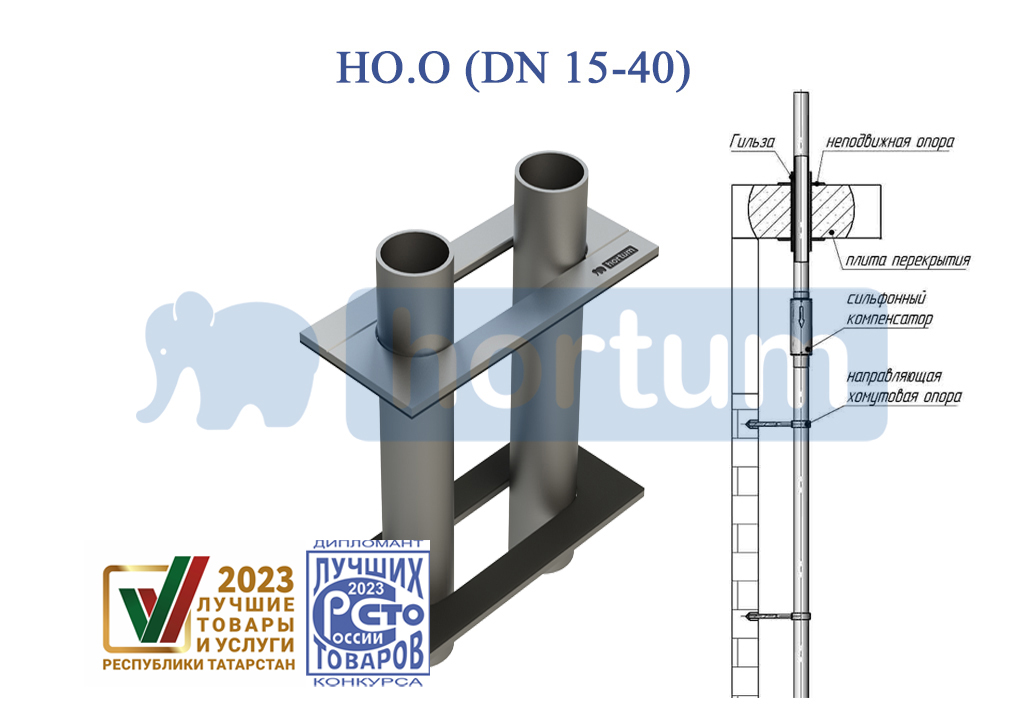

Разработаны для вертикального трубопровода. Основная область применения – внутридомовые инженерные системы.
Неподвижные опоры - это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.
Данная продукция победитель в конкурсах(более подробно на официальном сайте завода-изготовителя):
• "Лучшие товары и услуги Республики Татарстан" 2023 и 2025 гг.
• "100 лучших товаров России" 2023 года
Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 7 лет.

Основные технические данные НО.О.2 DN 25-40

Рис.1

1540 Отоп. гильза 2

Таблица 1

Обозначение	Для трубопровода Dн, мм	L1, мм	d, мм	S, мм	L2, мм	Н, мм	Масса, кг
НО.О 15.2	15	320	33.5	3,2,	220	100	6.6
НО.О 20.2	20	320	42.3	3,2	220	100	7.8
НО.О 25.2	25	320	48,3	3,5	220	100	9.1
НО.О 32.2	32	320	57	3,5	270	120	11.4
НО.0 40.2	40	320	76	3,5	270	120	14.2

*Гильза поставляется по запросу

ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, подвесных рам, а также оказывают техническую поддержку на всех этапах эксплуатации.

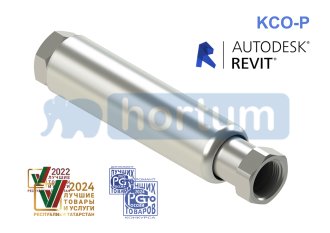

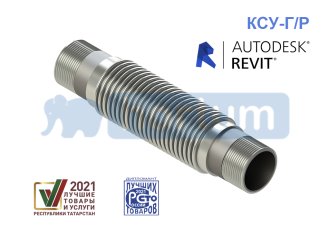

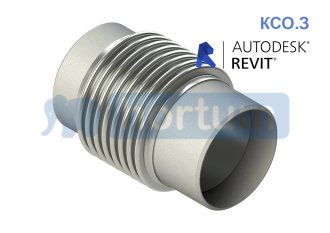

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.

Параметры

Категория

Водоснабжение и канализация

Категория

Арматура трубопроводов (краны, задвижки, заслонки, клапаны)

Материал

Сталь нержавеющая
