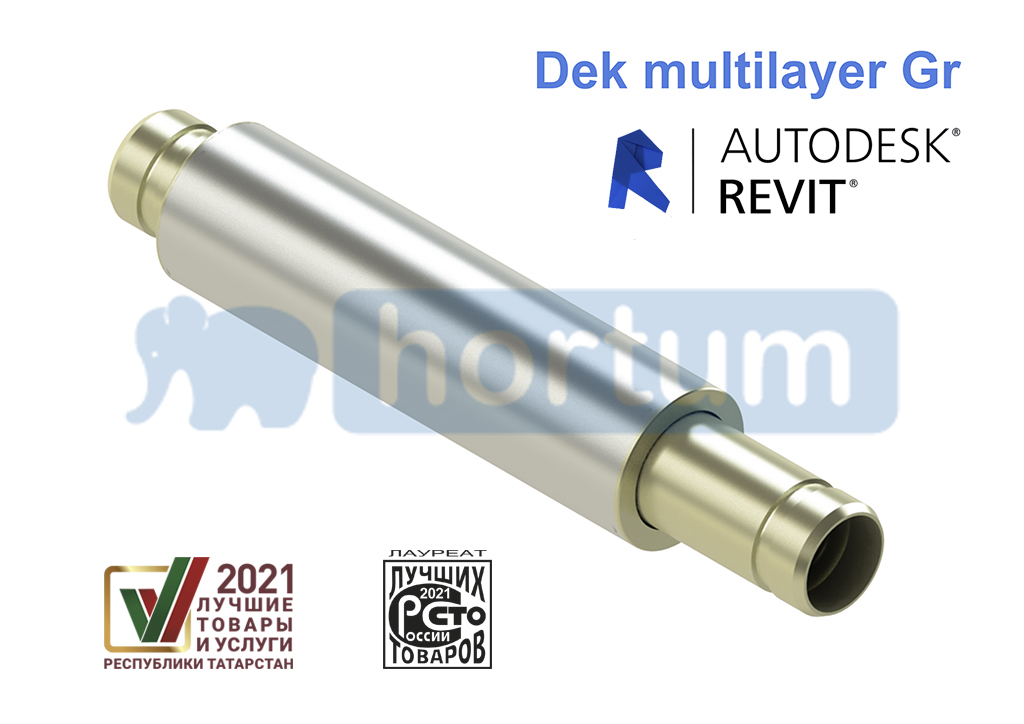

Компенсатор под грувлок Dek multilayer Gr (DN25-150) с многослойным сильфоном
Соответствует BIM-стандарту 2.0
КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.
Разработчик семейства – ООО НПП "Хортум"
КРАТКО ПРО ИЗДЕЛИЕ

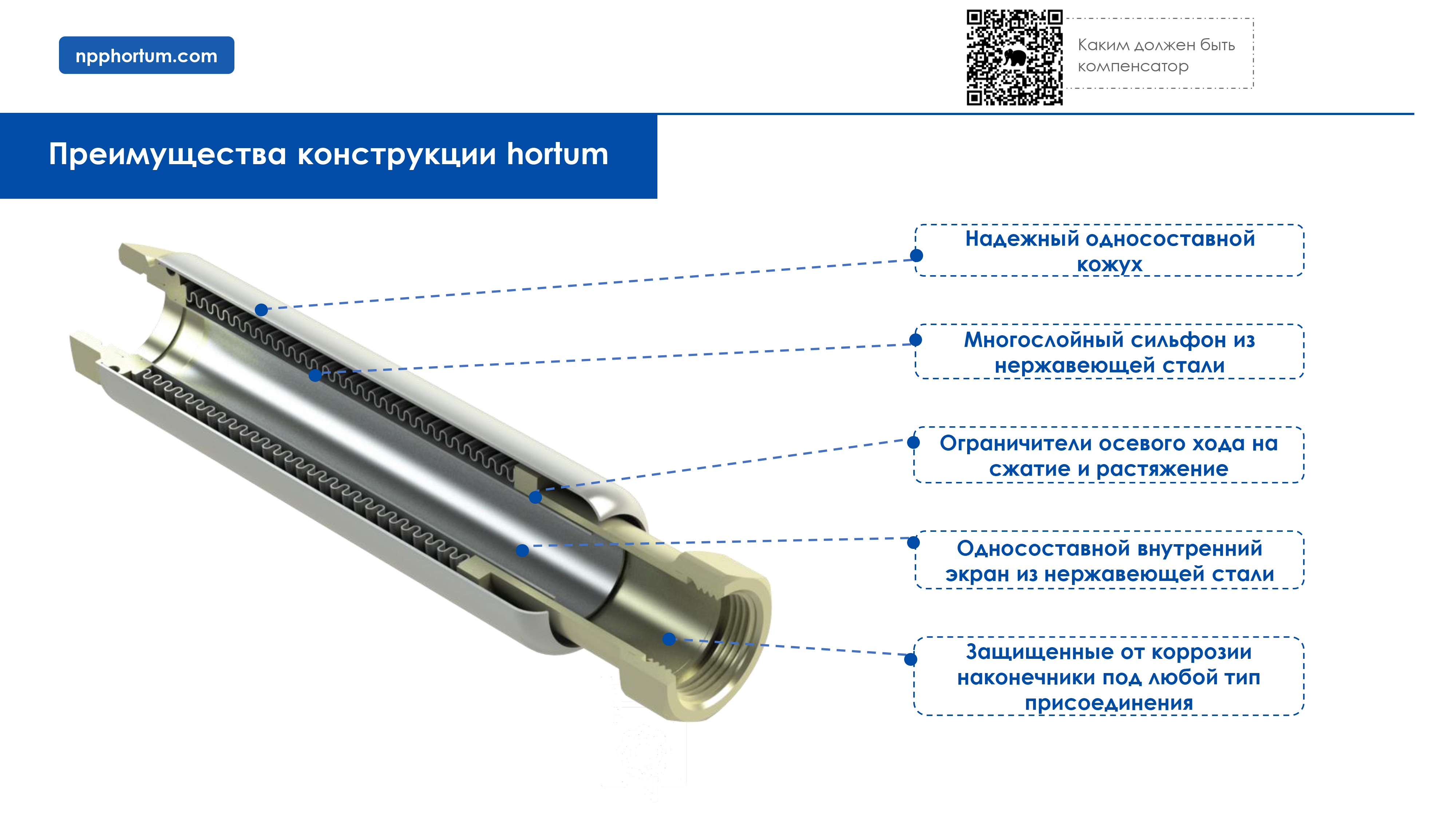

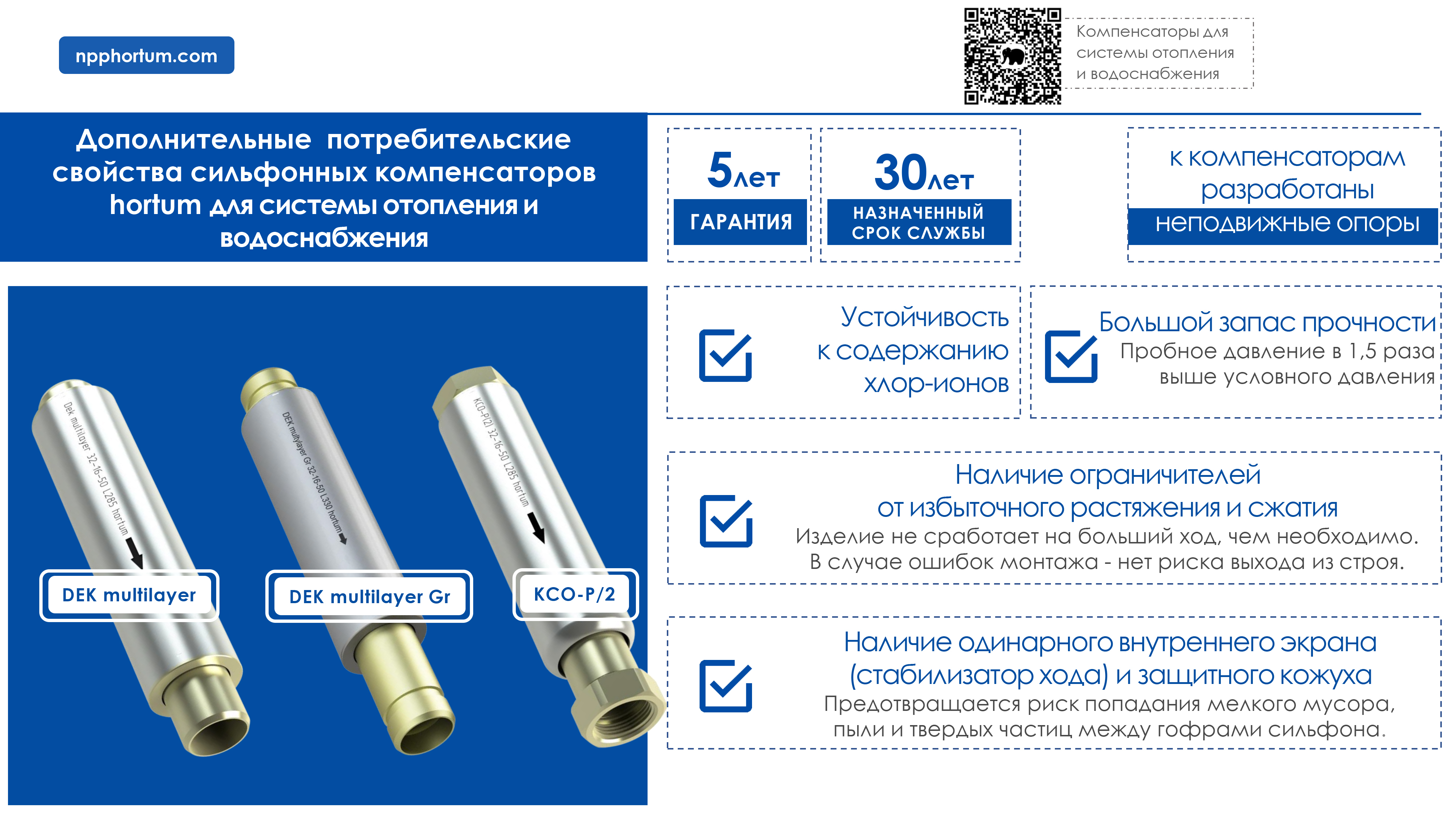

Dek multilayer Gr (DN25-150) - компенсаторы с многослойным сильфоном и внутренним экраном из нержавеющей стали в декоративном кожухе, под грувлочное соединение для систем отопления и водоснабжения.
Применяется во внутренних инженерных системах жилых домов.
Для данного изделия действует "Программа лояльности": безвозмездно заменим вышедший из строя компенсатор на новый в течение всего срока гарантии.
Предоставляем руководства по эксплуатации с рекомендациями по монтажу и схемами установки.
Диаметр условный ( Ду, мм): 25, 32, 40, 50, 65, 80, 100, 125, 150.
Конструктивное исполнение:
- патрубки с защитным покрытием от коррозии из углеродистой стали (Dek Multilayer Gr)

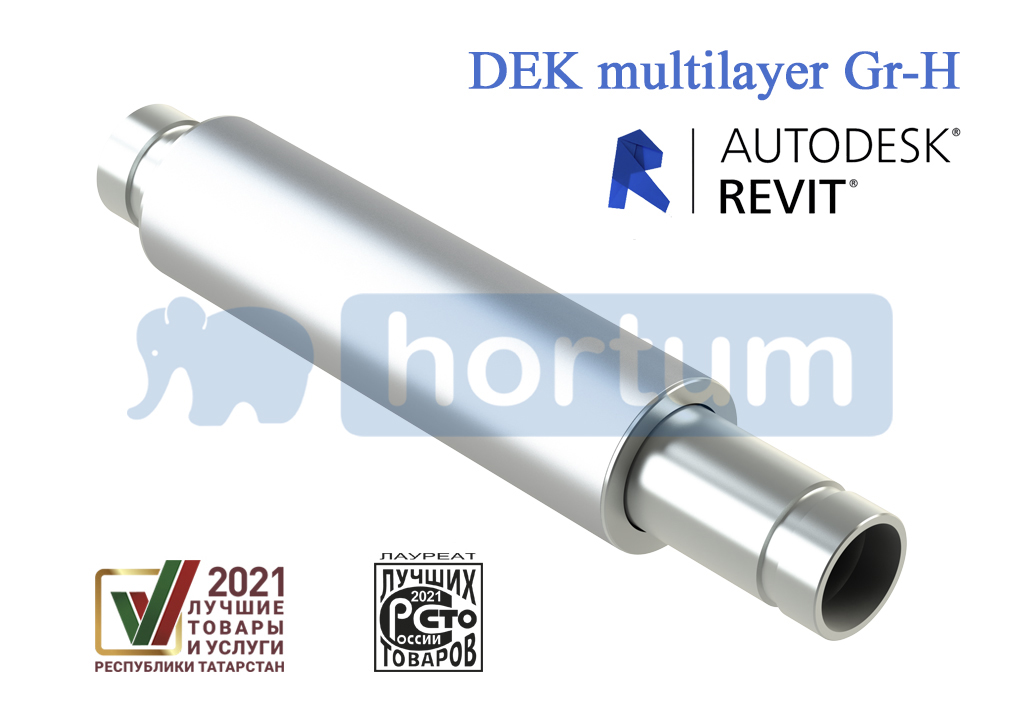

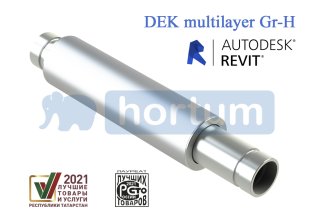

- патрубки из нержавеющей стали (Dek multilayer Gr-Н)
Такой тип соединения особенно актуален в местах, где проведение сварочных работ недопустимо.
Грувлок — это разъёмное соединение труб, состоящее из манжеты и соединительного зажима. Для его изготовления берутся специальные уплотнительные кольца и муфты.
Оно не требует применения сварки и может использоваться для монтажа самых разных типов труб. К достоинствам таких соединений относится их разборность, а также исключительно высокая надёжность, порой превышающая аналогичные показатели у сварных и клееных соединений.
Система трубопровода с грувлочными (бессварными, пазовыми) соединениями — это одна из самых современных, многоцелевых, экономичных и надежных систем.
Пеимущества технологии грувлок.
Скорость:
Установка муфты занимает в 2-3 раза меньше времени по сравнению со сваркой и резьбовыми соединениями. Не требуется промывать систему после монтажа.
Легкость сборки:
Для установки грувлочных (пазовых) соединений достаточно гайковерта или гаечного ключа. Система собирается и разбирается как конструктор и в ограниченном пространстве.
Стоимость:
Экономия выделенных средств до 30% в сравнении со сварочными работами.
Экологичность:
Безопасная сборка без сварки — не выделяются продукты горения, окалины.
Надёжность:
Оборудование выдерживает давление до 16 бар и рабочую температуру от –20° до +105°. Поглощает вибрацию, шум, допускает осевое смещение и отклонение.
Применимость на всех этапах:
Легко заменить отдельный участок, вышедший из строя, без необходимости слива системы. А также подготовить трубы с желобом заранее, по проектной документации.

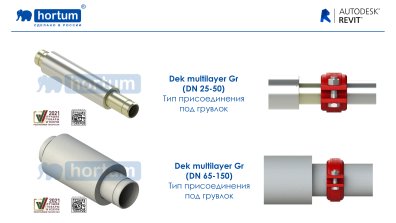

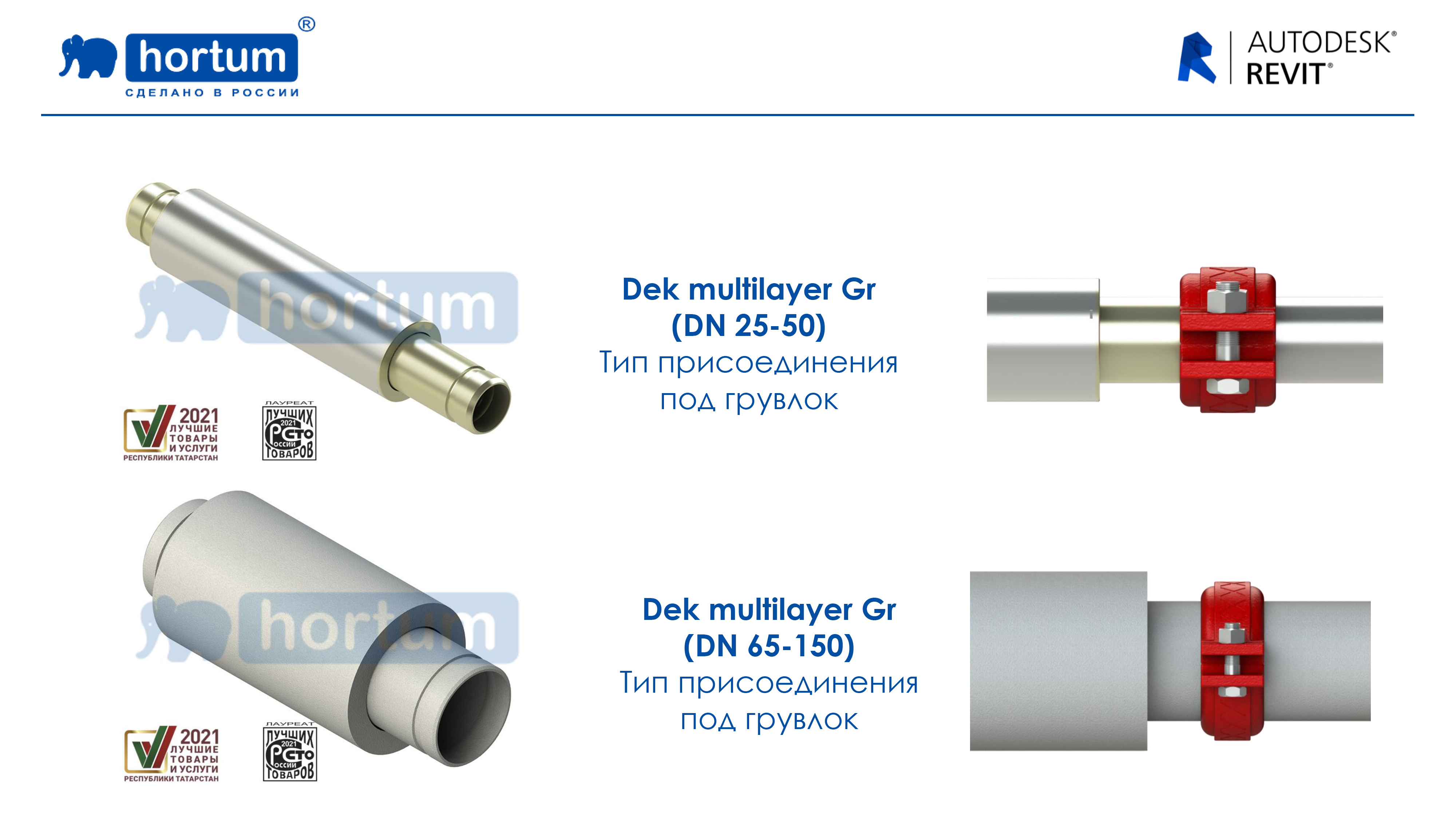

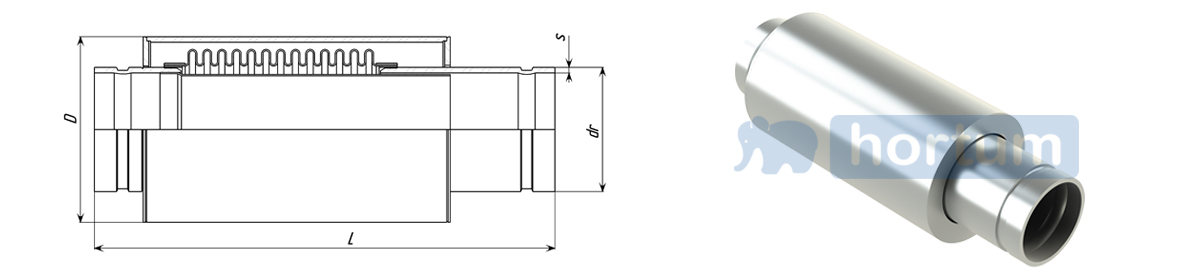

На рисунке представлены: DEK multilayer Gr 25-50 и DEK multilayer Gr 65-150
Смотрите информативный видео-ролик о данном продукте на Youtube канале НПП "Хортум" --> здесь
Данная продукция победитель в конкурсах
« Лучшие товары и услуги Республики Татарстан» 2021г. и « 100 лучших товаров России» 2021г.

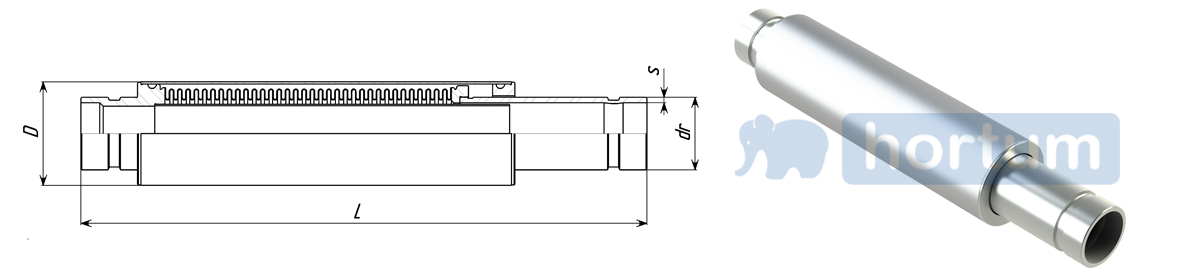

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАНЫ В ТАБЛИЦАХ: 1, 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multylayer Gr 25-16-50 | 25 | 16 | 33,4 | 3,2 | 48,3 | 330 | 50 | -40;+10 | 0,9 | 20,32 | 10,58 |
| DEK multylayer Gr 32-16-50 | 32 | 16 | 42,2 | 3,2 | 60,3 | 330 | 50 | -40;+10 | 1,5 | 23,76 | 16,36 |
| DEK multylayer Gr 40-16-50 | 40 | 16 | 48,3 | 3,5 | 70 | 330 | 50 | -40;+10 | 2,0 | 31,34 | 22,15 |
| DEK multylayer Gr 50-16-50 | 50 | 16 | 60 | 4 | 80 | 330 | 50 | -40;+10 | 2,2 | 45,24 | 32,57 |
Примечание:
1. Расчетный вес может отличаться от фактического.
2. Возможны варианты с другими техническими параметрами.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
Таблица 2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multylayer Gr 65-16-60 | 65 | 16 | 76 | 4,0 | 114 | 330 | 60 | ±30 | 5,0 | 299,86 | 59,99 |
| DEK multylayer Gr 80-16-60 | 80 | 16 | 89 | 4,0 | 133 | 330 | 60 | ±30 | 6,2 | 227,28 | 82,52 |
| DEK multylayer Gr 100-16-60 | 100 | 16 | 108 | 4,0 | 159 | 360 | 60 | ±30 | 8,8 | 211,55 | 116,90 |
| DEK multylayer Gr 125-16-60 | 125 | 16 | 133 | 5,0 | 219 | 360 | 60 | ±30 | 14,5 | 301,90 | 154,38 |
| DEK multylayer Gr 150-16-60 | 150 | 16 | 159 | 5,0 | 219 | 360 | 60 | ±30 | 15,9 | 370,93 | 232,89 |
Примечание:
1. Расчетный вес может отличаться от фактического.
2. Возможны варианты с другими техническими параметрами.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
К сильфонным компенсаторам для системы отопления и водоснабжения на заводе разработаны неподвижные опоры, для которых тоже имеются BIM-модели:
• для водоснабжения под грувлочное соединение;
• для водоснабжения с резьбовым присоединением;
• для отопления однотрубная система и двухтрубная система.
Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 5 лет.
