Компенсатор сильфонный KCO-P (DN15-100) под резьбу для систем ОиВ
Соответствует BIM-стандарту 2.0
КРАТКО ПРО BIM-МОДЕЛЬ
Версия Revit: 2017. Семейство выполнено в двух уровнях детализации с УГО. Соответствует BIM-Стандарту 2.0. Со стандартными параметрами для спецификаций и правильной визуализации. Используется автоподбор сильфонных компенсаторов и неподвижных опор по диаметру. Содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции.
Разработчик семейства – ООО НПП "Хортум"
КРАТКО ПРО ИЗДЕЛИЕ

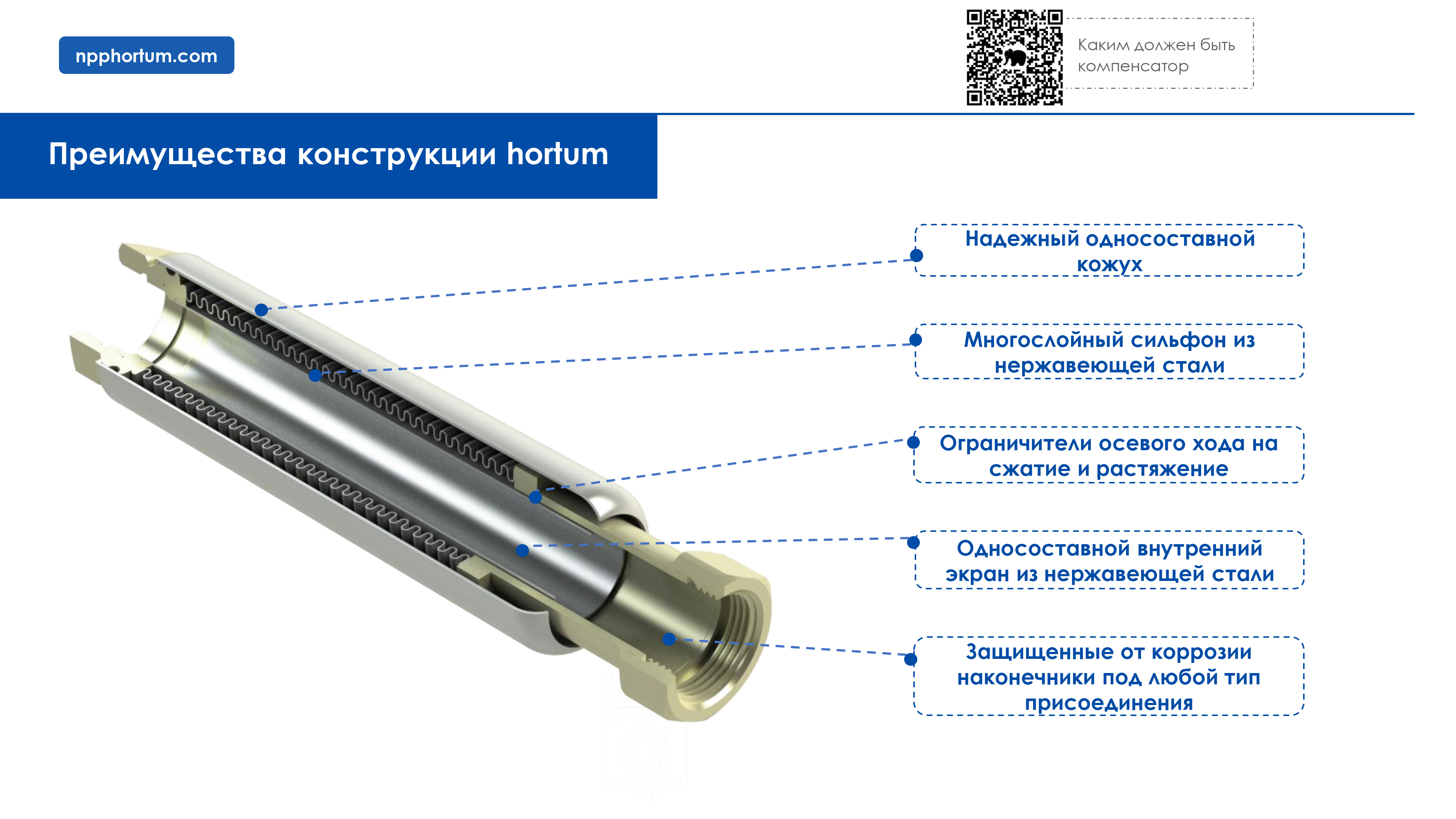

KCO-P (DN 15-100) – компенсатор с однослойным сильфоном и внутренним экраном из нержавеющей стали с резьбовым присоединением для систем отопления и водоснабжения.

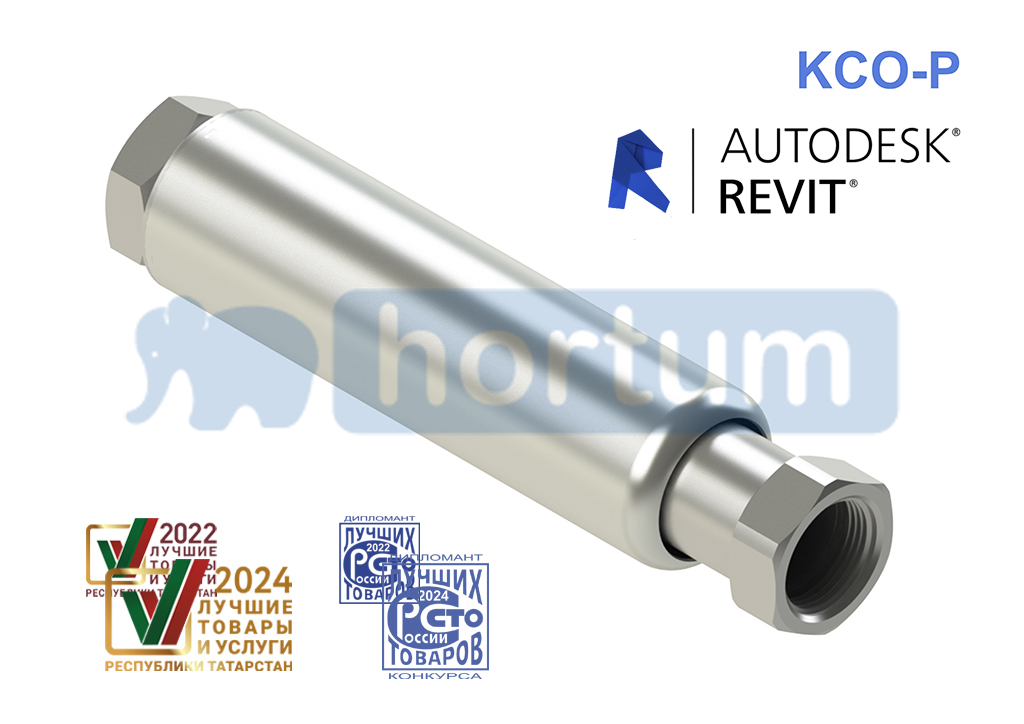

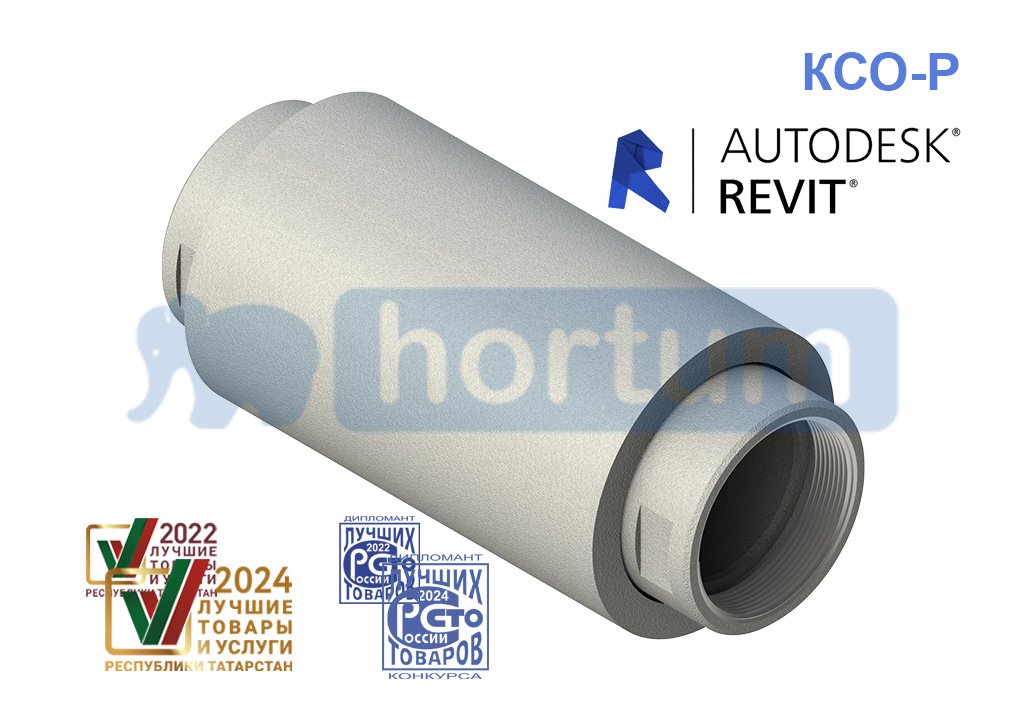

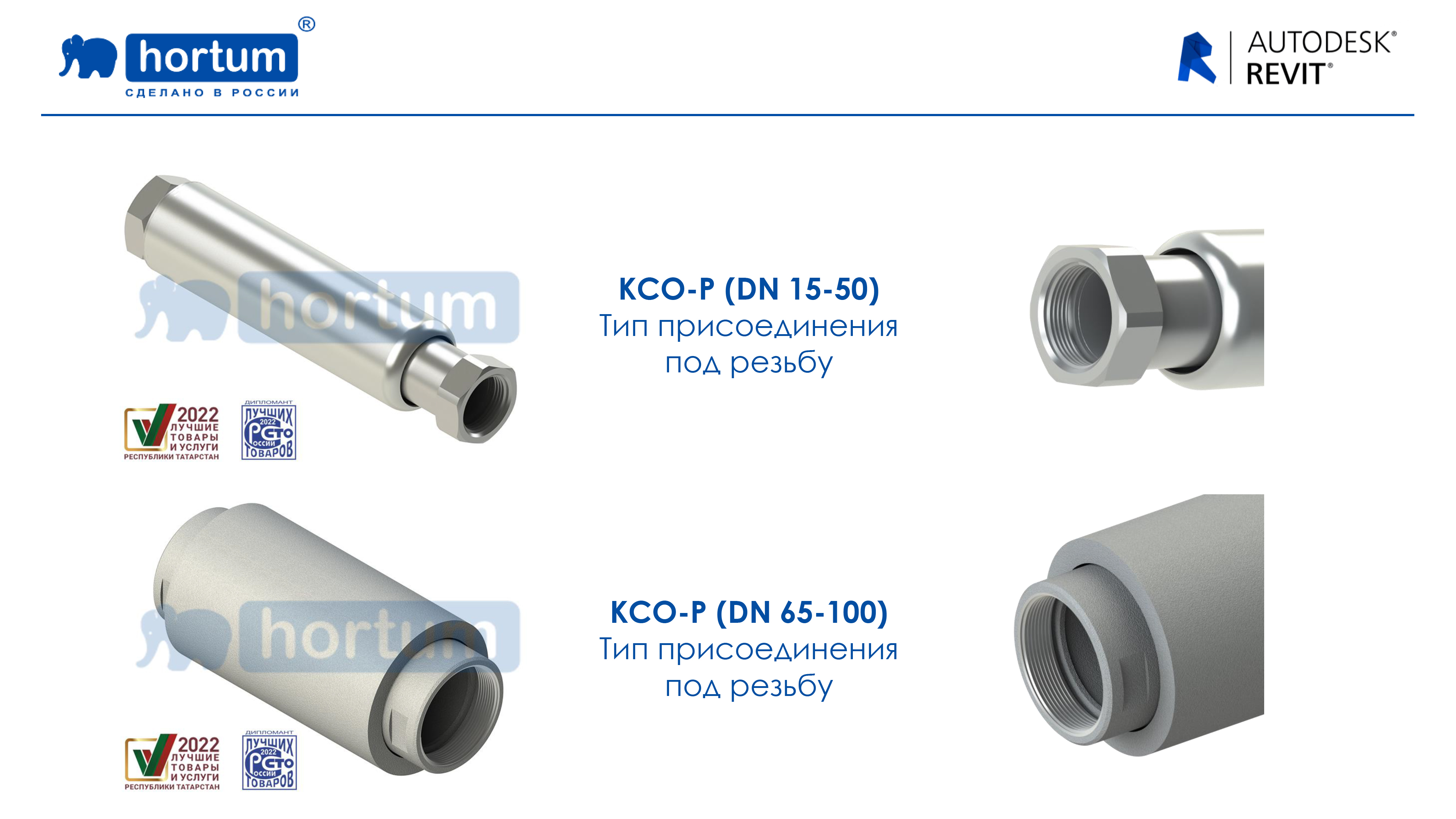

На рисунке представлены: КСО-Р 15-50 и КСО-Р 65-100
Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50, 65, 80, 100.
Применяется во внутренних инженерных системах жилых домов.

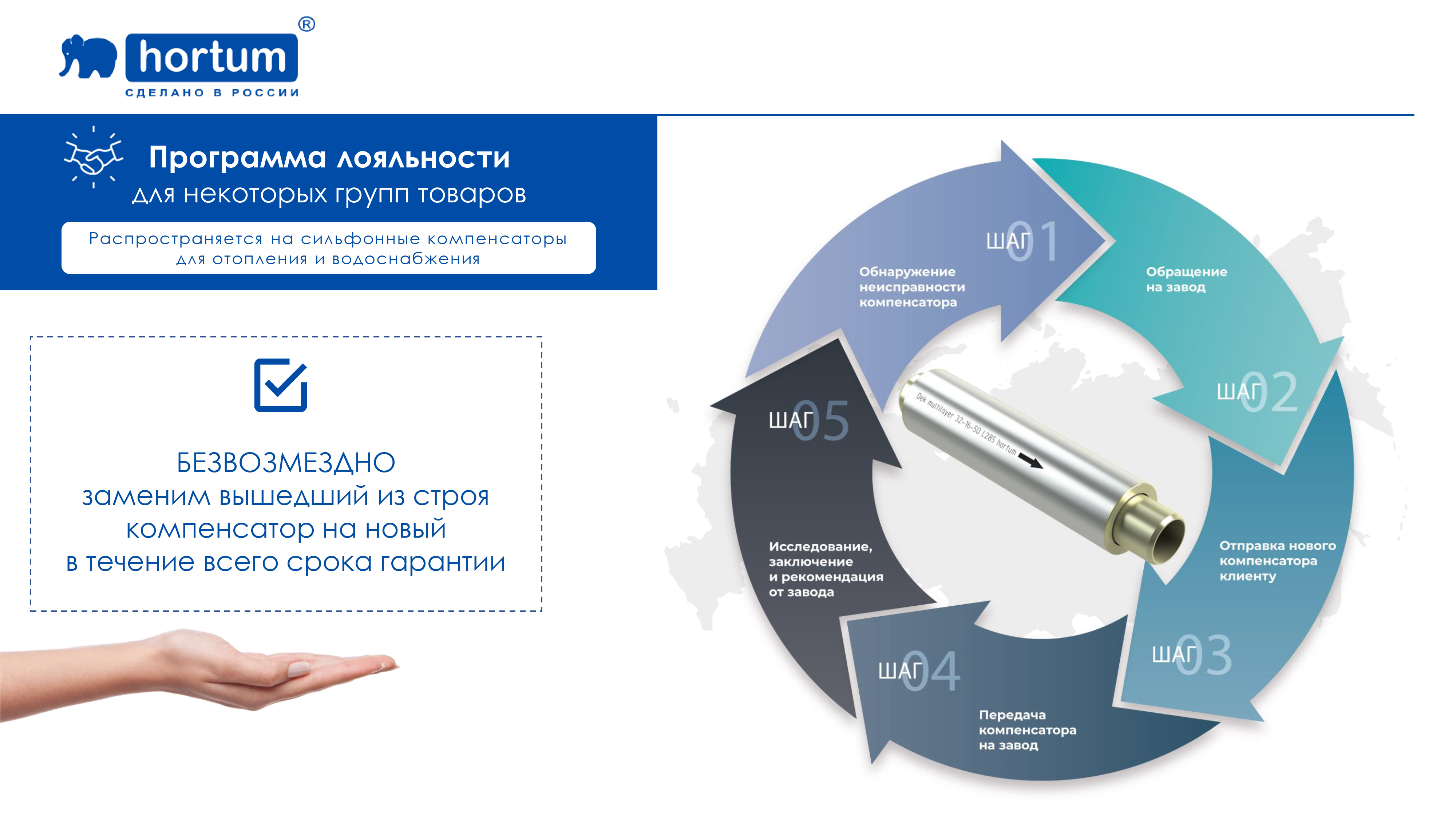

Для данного изделия действует "Программа лояльности": безвозмездно заменим вышедший из строя компенсатор на новый в течение всего срока гарантии.
Предоставляем руководства по эксплуатации с рекомендациями по монтажу и схемами установки.
Данная продукция победитель в конкурсах
« Лучшие товары и услуги Республики Татарстан» 2022г. и « 100 лучших товаров России» 2022г.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАНЫ В ТАБЛИЦАХ: 1, 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Резьба | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| DN | РN | G | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
дюйм " |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСО-Р 15-16-50 | 15 | 16 | 1/2" | 40 | 285 | 50 | -30;+20 | 0,68 | 69,85 | 4,26 |
| КСО-Р 20-16-50 | 20 | 16 | 3/4" | 40 | 285 | 50 | -30;+20 | 0,86 | 67,58 | 6,49 |
| КСО-Р 25-16-50 | 25 | 16 | 1" | 48,3 | 285 | 50 | -30;+20 | 1,23 | 47,83 | 9,62 |
| КСО-Р 32-16-50 | 32 | 16 | 1 1/4" | 60,3 | 285 | 50 | -30;+20 | 1,46 | 53,85 | 15,83 |
| КСО-Р 40-16-50 | 40 | 16 | 1 1/2" | 70 | 285 | 50 | -30;+20 | 1,71 | 53,85 | 15,83 |
| КСО-Р 50-16-50 | 50 | 16 | 2" | 80 | 285 | 50 | -30;+20 | 2,05 | 69,23 | 23,93 |
Таблица 2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Резьба | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| DN | РN | G | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
дюйм " |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСО-Р 65-16-60 | 65 | 16 | 2 1/4" | 114 | 290 | 60 | 30 | 5,9 | 228,48 | 59,45 |
| КСО-Р 80-16-60 | 80 | 16 | 3" | 133 | 290 | 60 | 30 | 6,7 | 191,44 | 81,87 |
| КСО-Р 100-16-60 | 100 | 16 | 4" | 159 | 330 | 60 | 30 | 10,8 | 175,64 | 116,13 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
ОБРАЩАЕМ ВНИМАНИЕ
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, направляющих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
К сильфонным компенсаторам для системы отопления и водоснабжения на заводе разработаны неподвижные опоры, для которых тоже имеются BIM-модели:
• для водоснабжения под грувлочное соединение;
• для водоснабжения с резьбовым присоединением;
• для отопления однотрубная система и двухтрубная система.
Неподвижные опоры hortum сопровождаются паспортами на изделие и имеют гарантийный срок эксплуатации – 5 лет.
