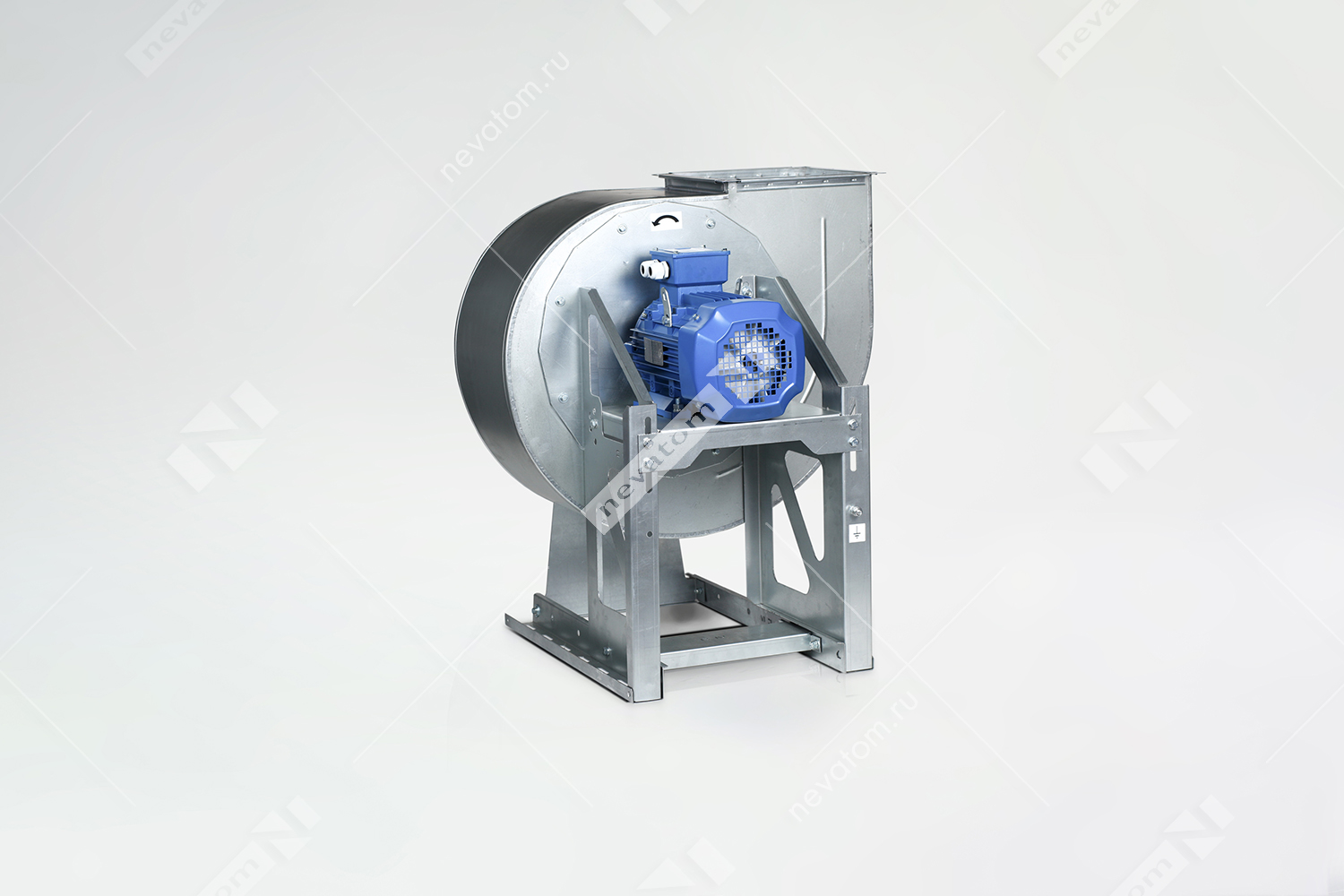

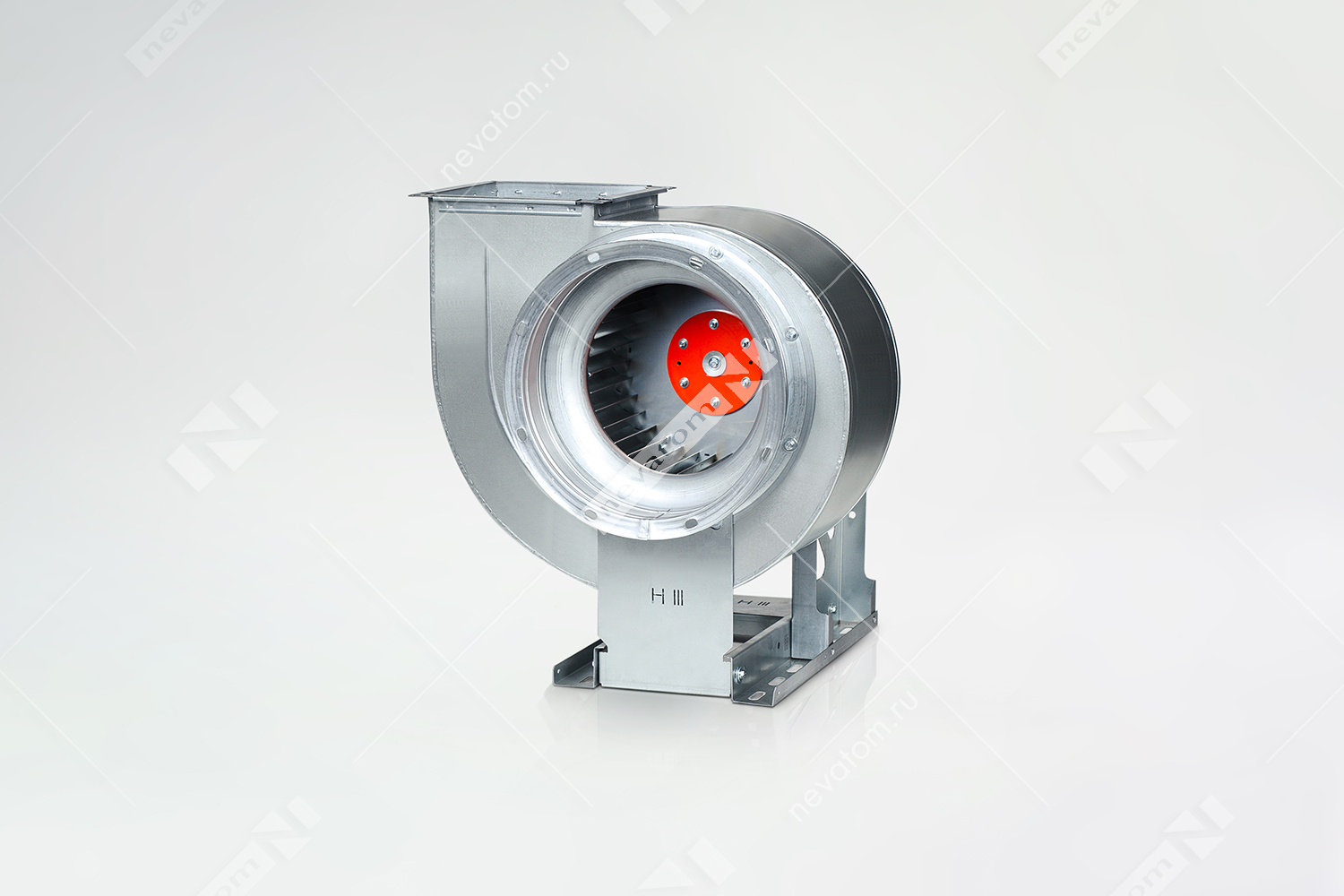

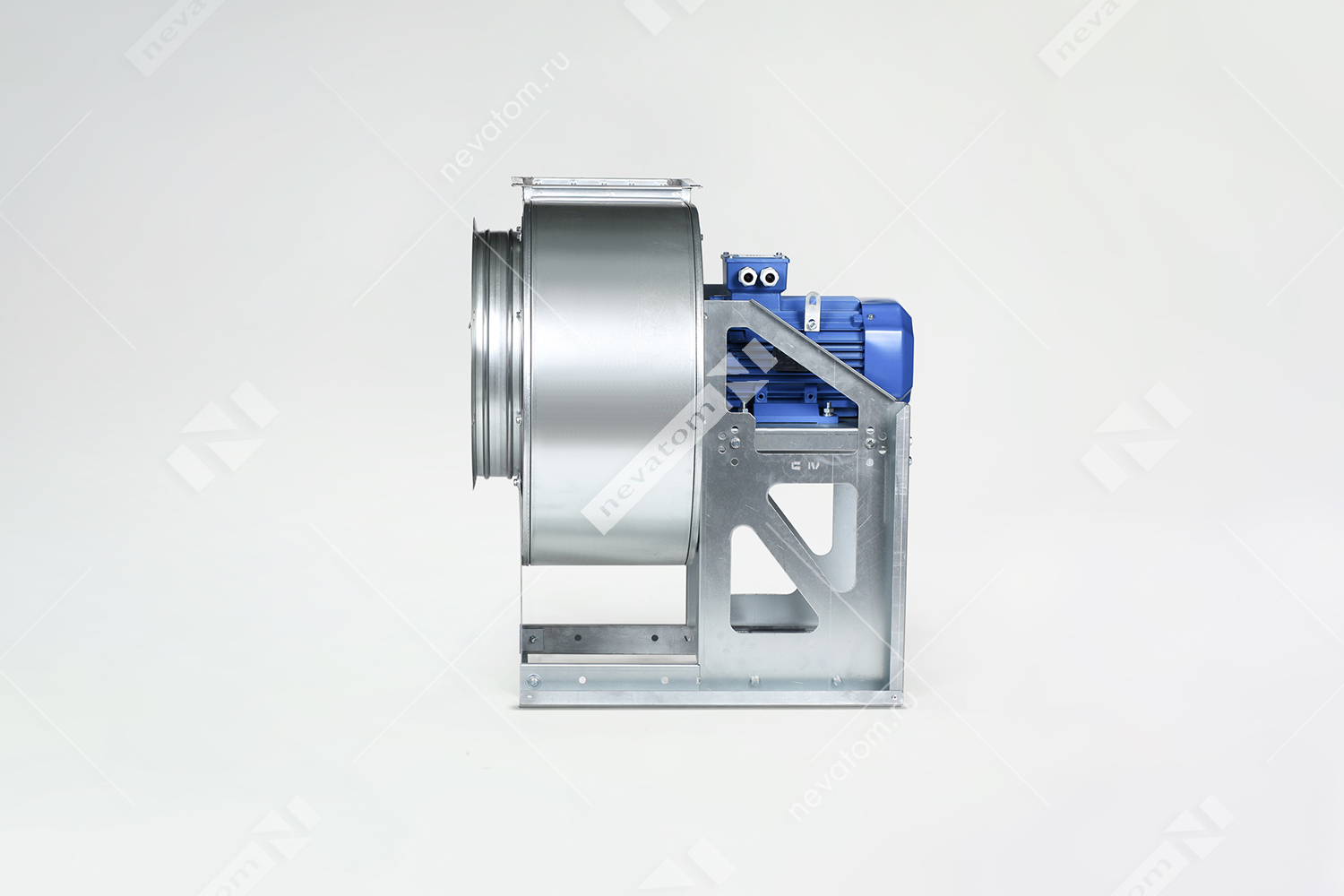

Вентилятор радиальный низкого давления ВР 86-77

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

ОБЩАЯ ИНФОРМАЦИЯ
Загнутые назад лопатки; количество лопаток – 12
Направление вращения – правое или левое
Исполнения: общепромышленное, коррозионностойкое (К), дымоудаления (DU400, DU600), теплостойкое (G), теплостойкое коррозионностойкое (KG), взрывозащищенное (V), взрывозащищенное теплостойкое (VG), взрывозащищенное коррозионностойкое (VK), сейсмостойкое (S)
Вентиляторы VR-86-77 и VR-86-77-DU взаимозаменяемы по аэродинамическим характеристикам с вентиляторами ВР 80-75, ВР 85-77, ВР 80-75 ДУ, ВР 85-77 ДУ
Вентиляторы изготавливают по ТУ 28.25.20-018-58769768-2021

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от –45 °С до +40 °С. Умеренный климат: 2-я и 3-я категории размещения. При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения
По согласованию с производителем возможно изготовление вентиляторов для условий умеренно-холодного климата (УХЛ) с температурой окружающей среды до –60 °С. Для исполнений DU600 и S вентиляторы изготавливают только для умеренного климата (У)
Вентиляторы в сейсмостойком исполнении предназначены для эксплуатации в сейсмических районах. Вентиляторы соответствуют требованиям сейсмостойкости при воздействиях интенсивностью 9 баллов по шкале MSK-64. Уровень установки вентиляторов над нулевой отметкой составляет 0-70 м (*Только для сейсмостойкого исполнения)

НАЗНАЧЕНИЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА ДЫМОУДАЛЕНИЯ VR-86-77-DU
Такой вентилятор нужен для отвода тепла и вывода газов, которые возникают при пожаре. Наши вентиляторы выдерживают работу при температуре перемещаемой среды до 400 °С в течение 120 минут, а при 600 °С до 90 минут. При этом агрессивность газов по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха, не содержащего пыли и других твердых примесей в количестве более 0,1 г/м³, а также липких веществ и волокнистых материалов. Допускается совмещать работу вентилятора в режиме дымоудаления систем вытяжной противодымной вентиляции и вытяжного вентилятора общеобменных систем вентиляции (режим ДУВ).

НАЗНАЧЕНИЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА В СЕЙСМОСТОЙКОМ ИСПОЛНЕНИИ VR-86-77-S
Вентиляторы в сейсмостойком исполнении предназначены для эксплуатации в районах, где предъявляются требования по стойкости к воздействию землетрясений. Их используют для того, чтобы перекачивать воздух в стационарных системах вентиляции, кондиционирования воздуха и воздушного отопления производственных (за исключением объектов атомной отрасли) и жилых зданий. Вентиляторы в сейсмостойком исполнении изготавливают только для умеренного климата (У).

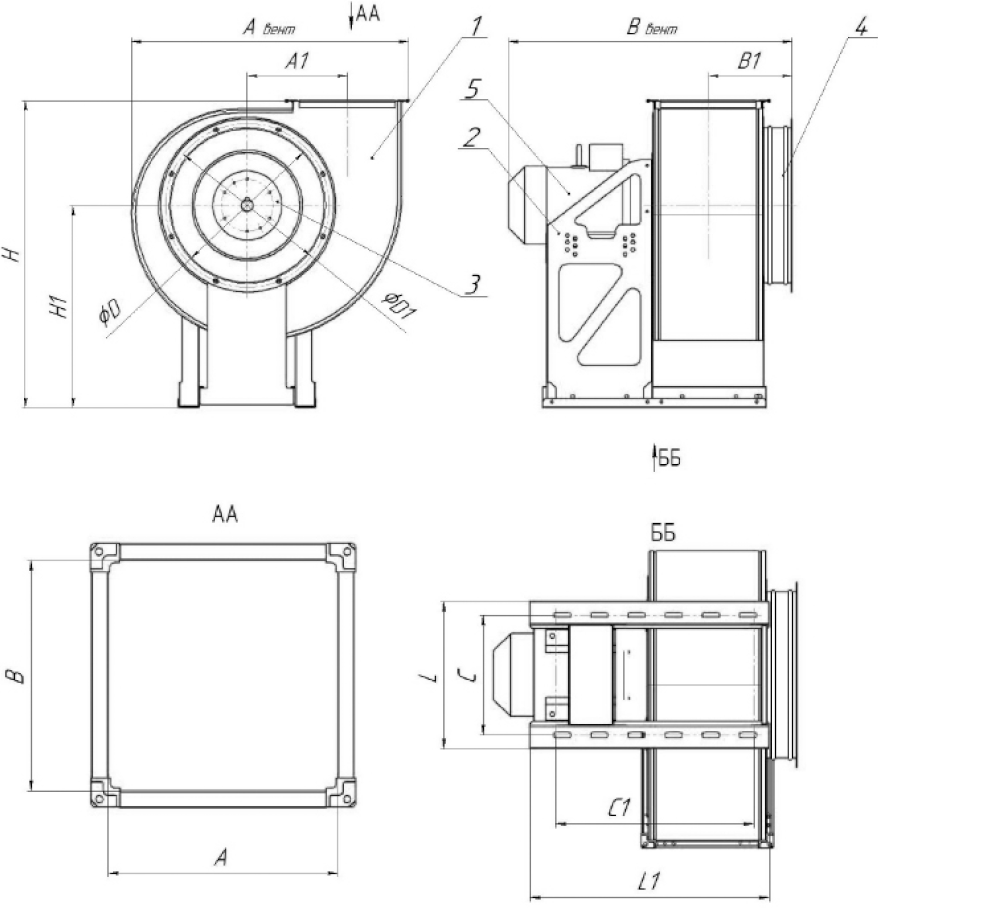

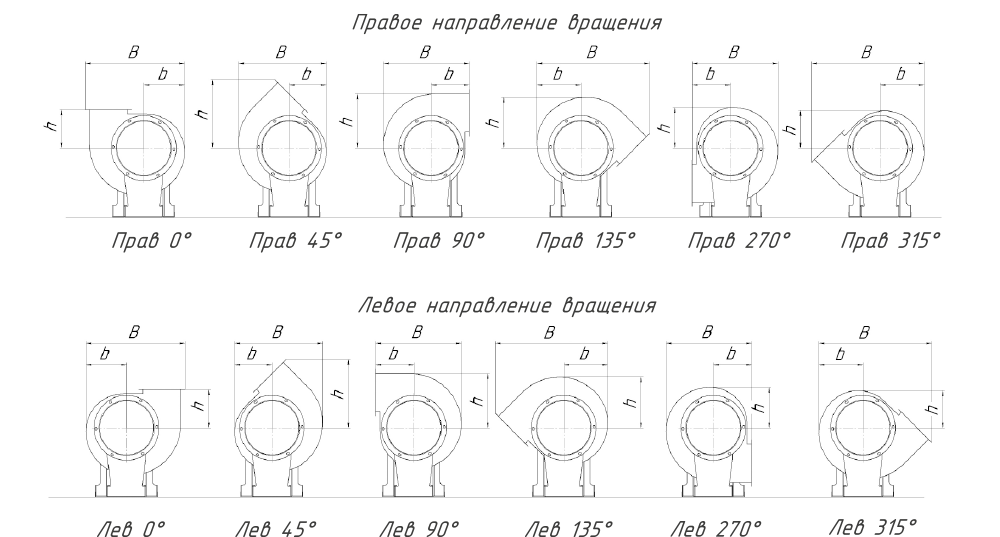

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА СПИРАЛЬНОГО КОРПУСА

ДЛЯ ВЕНТИЛЯТОРОВ VR-86-77 (КРОМЕ СЕЙСМОСТОЙКОГО)
Конструкция вентилятора позволяет менять угол поворота корпуса в пределах от 0 до 135 и от 270 до 315 градусов
Вентиляторы с углом поворота 180 градусов изготавливают по индивидуальному заказу. Они имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков
Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения
Углы поворота отсчитывают по направлению вращения рабочего колеса:
Прав – правого
Лев – левого вращения

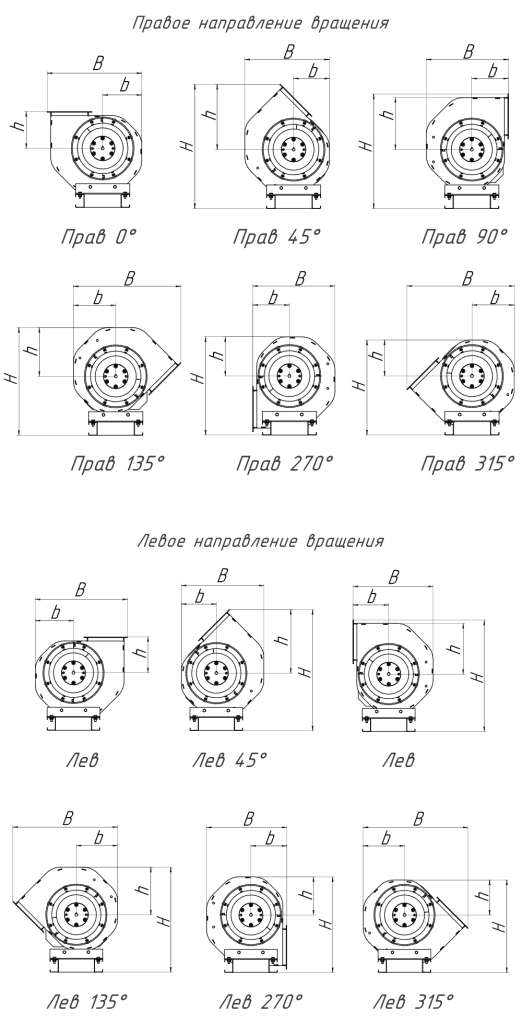

ДЛЯ ВЕНТИЛЯТОРОВ VR-86-77-S (СЕЙСМОСТОЙКОЕ ИСПОЛНЕНИЕ)
Конструкция вентилятора позволяет менять угол поворота корпуса в пределах от 0 до 135 и от 270 до 315 градусов
Вентиляторы с углом поворота корпуса 180 градусов изготавливают по индивидуальному заказу. Они имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков
Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения
Углы поворота отсчитывают по направлению вращения рабочего колеса:
Прав – правого
Лев – левого вращения
