Щит управления приточной вентиляцией с водяным калорифером ABU–W

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

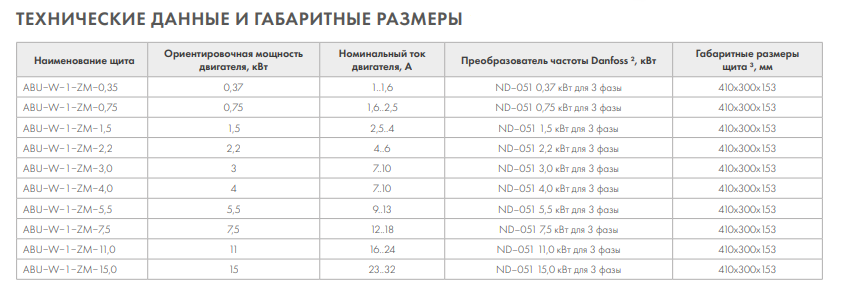

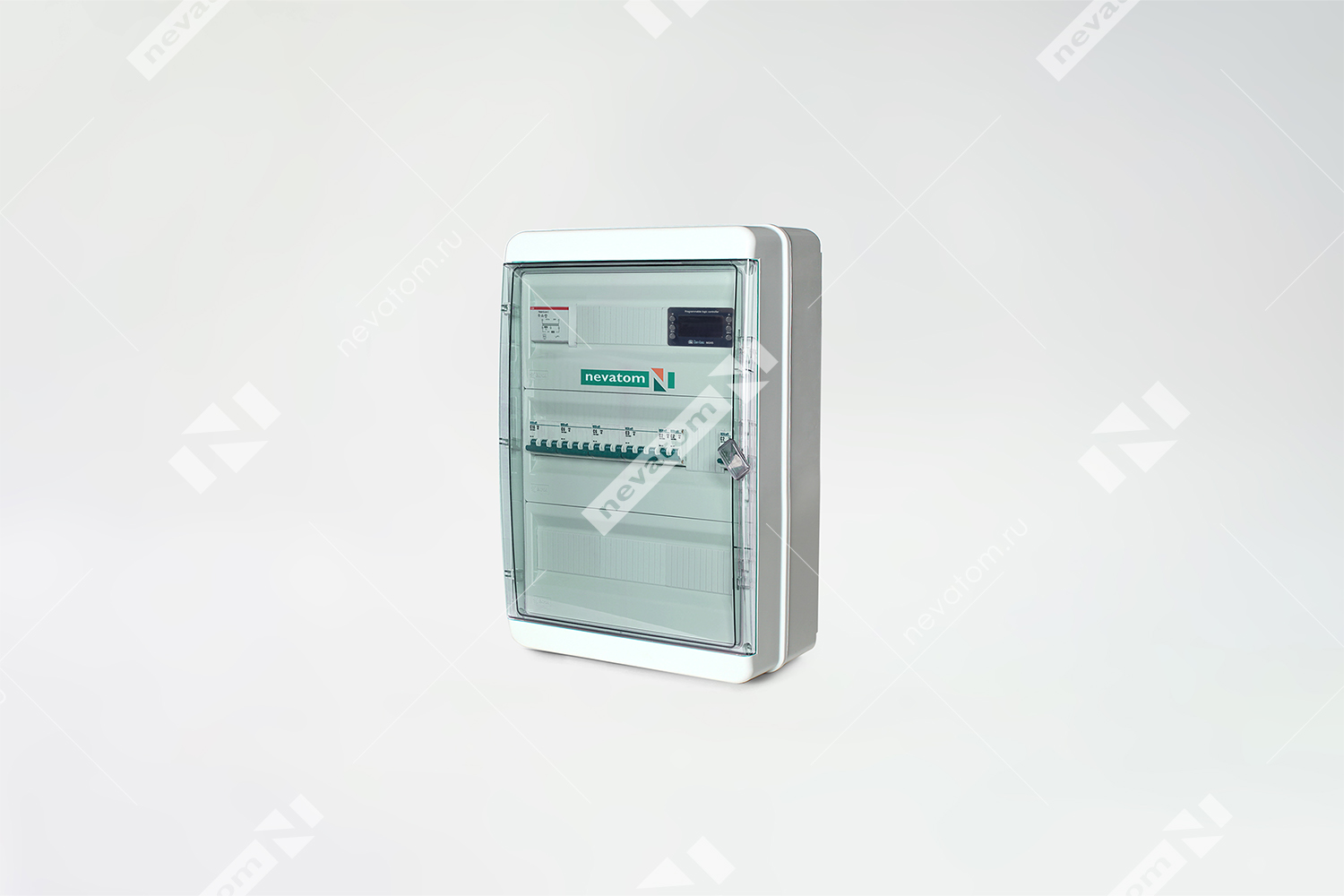

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABU–W–1–ZM
ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управление вентилятором с напряжением питания 3х380 В и мощностью до 15 кВт
- Программируемый контроллер Zentec M245 с русскоязычным интерфейсом. Есть архив аварий, индикация текущих параметров и настройка суточного графика
- Защита электродвигателей с термоконтактом и без термоконтакта
- Активная защита от размораживания теплообменника
- Возможность подключения трансформаторного или частотного регулятора оборотов двигателя вентилятора
2 ввода питания: 1-й – питание силовой части, 2-й – питание автоматики и узла защиты от замораживания
- Автоматический перезапуск системы после восстановления питания

КОМПЛЕКТНОСТЬ
- Щит управления в пластиковом корпусе (стандартно)
- Канальный датчик температуры приточного воздуха
- Накладной датчик температуры обратной воды
- Дифференциальное реле давления (PS 500) для контроля работы вентилятора
- Руководство пользователя, объединенное с техпаспортом

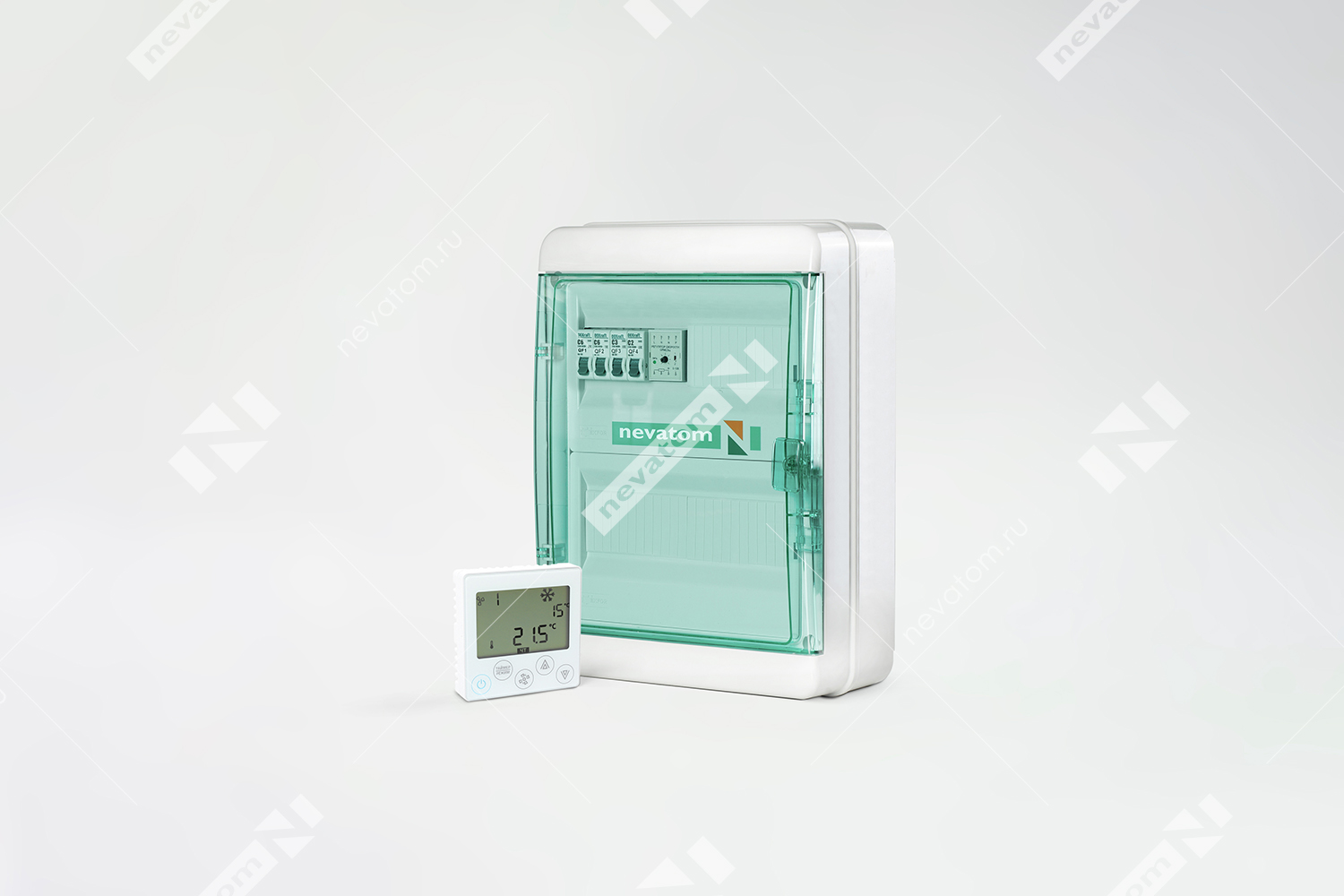

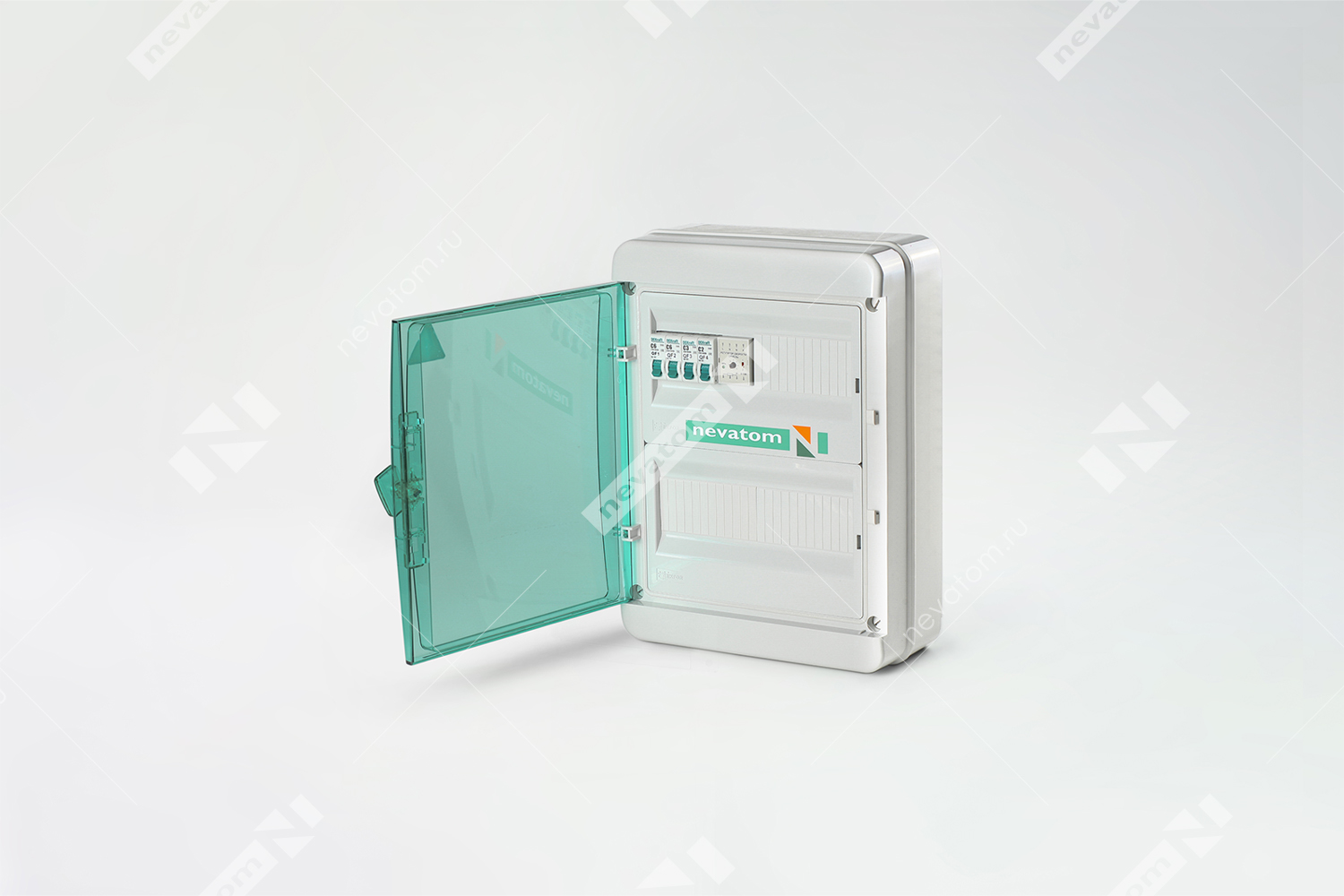

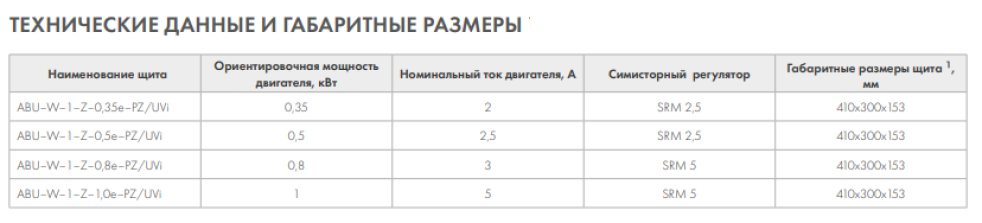

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABU–W–1–Z
ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Стандартный щит управления для канальной приточной вентиляционной установки с водяным калорифером и вентилятором 220 В
- Программируемый контроллер с удобным выносным пультом управления. На пульте предусмотрена индикация подрежима работы установки, температуры приточного воздуха, уставки температуры
- Трехступенчатое управление скоростью вращения вентилятора, индикация текущей скорости работы
- Активная защита от размораживания теплообменника
- Встроенный симисторный регулятор в щите управления (для управления АС-двигателем)
- 2 ввода питания: 1-й – питание силовой части, 2-й – питание автоматики и узла защиты от замораживания

КОМПЛЕКТНОСТЬ
- Щит управления в пластиковом корпусе (в стандартной комплектации)
- Канальный датчик температуры приточного воздуха (NTC 10)
- Накладной датчик температуры обратной воды (NTC 10)
- Дифференциальное реле давления (PS 500) для контроля работы вентилятора
- Руководство пользователя, объединенное с техпаспортом

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой
- Плавное управление трехходовым краном смесительного узла управления водяным нагревателем
- Контроль состояния датчиков температуры
- Контроль двигателя вентилятора
- Контроль загрязнения фильтра
- Работа по таймеру (стандартная функция панели)
- Контроль основных технологических параметров и выявление аварийных ситуаций
