Щит управления приточной вентиляцией с электрическим калорифером ABUm

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–1–ZM

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управление вентилятором 380В до 15 кВт и электрическим нагревателем до 120 кВт
- Программируемый контроллер Zentec M245 с русскоязычным интерфейсом. Есть архив аварий, индикация текущих параметров и настройка суточного графика
- Защита электродвигателей с термоконтактом и без термоконтакта
- Плавное регулирование температуры приточного воздуха
- Возможность подключения симисторного, трансформаторного или частотного регулятора оборотов двигателя вентилятора
- Автоматический перезапуск системы после восстановления питания
КОМПЛЕКТНОСТЬ
- Щит управления в металлическом корпусе (в стандартной комплектации)
- Канальный датчик температуры приточного воздуха
- Дифференциальное реле давления (PS 500) для контроля работы вентилятора
- Руководство пользователя, объединенное с техпаспортом

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–3–EV–UVI

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управление вентилятором на 220В до 0,35 кВт и электрическим нагревателем до 15 кВт
- Поддержание температуры в канале с помощью измерителя-регулятора температуры EVCO (индикация текущих параметров, установка уставок температуры)
- Ручное включение/выключение приточного вентилятора с индикацией включенного состояния
- Защита электродвигателей с термоконтактом
- Плавное регулирование температуры приточного воздуха
- Встроенный симисторный регулятор для вентиляторов 220В
КОМПЛЕКТНОСТЬ
- Щит управления в металлическом корпусе
- Канальный датчик температуры приточного воздуха
- Симисторный регулятор SRM 2,5
- Руководство пользователя, объединенное с техпаспортом

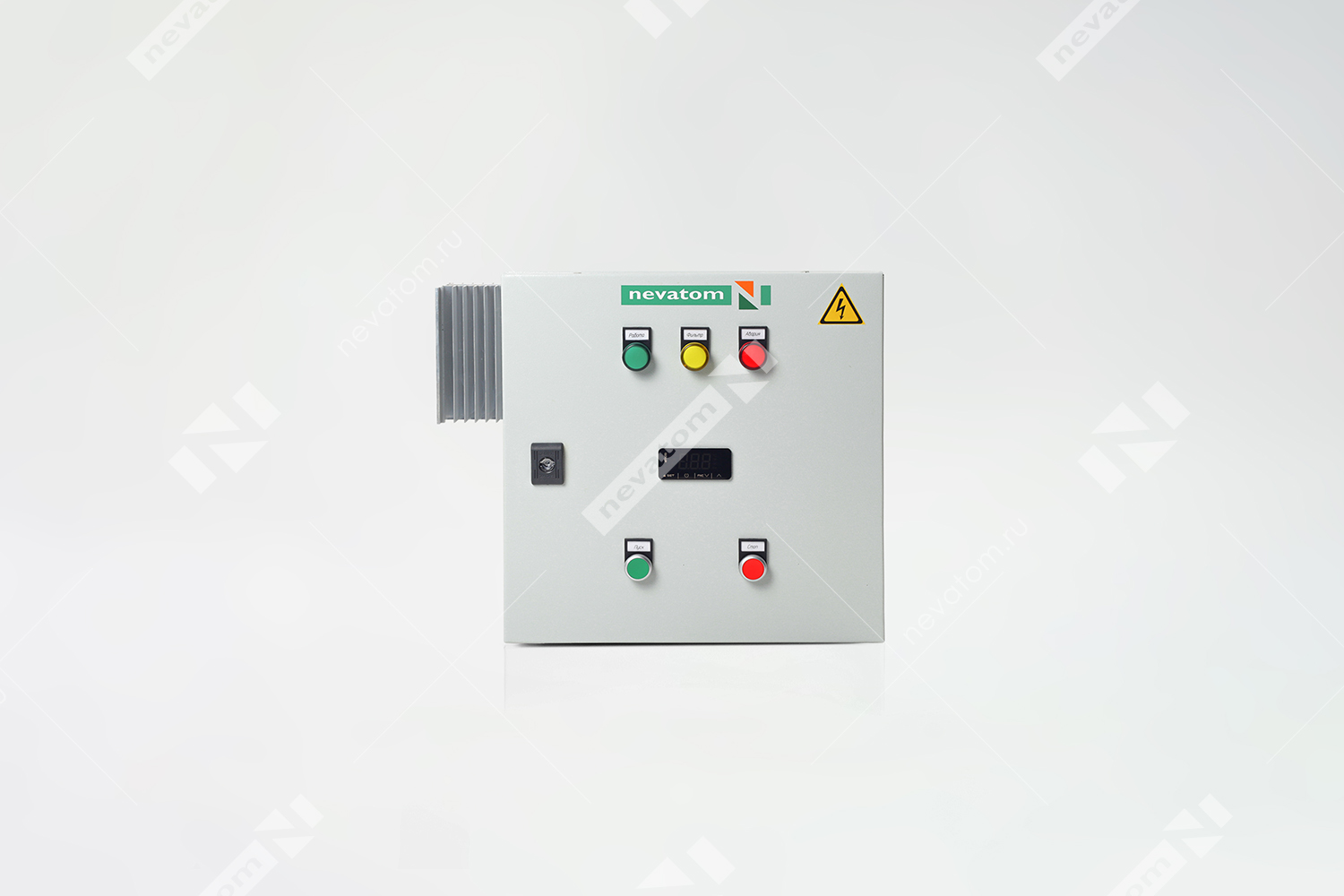

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–3–EV

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управление вентилятором 380В до 2,2 кВт и электрическим нагревателем до 30 кВт
- Поддержание температуры в канале с помощью измеритель-регулятор температуры EVCO (индикация текущих параметров, установка уставок температуры)
- Ручное включение/выключение приточного вентилятора с индикацией включенного состояния
- Защита электродвигателей с термоконтактом и без него
- Плавное регулирование температуры приточного воздуха
- Возможность подключения симисторного, трансформаторного или частотного регулятора оборотов двигателя вентилятора
КОМПЛЕКТНОСТЬ
- Щит управления в металлическом корпусе (стандартно)
- Канальный датчик температуры приточного воздуха
- Руководство пользователя, объединенное с техпаспортом

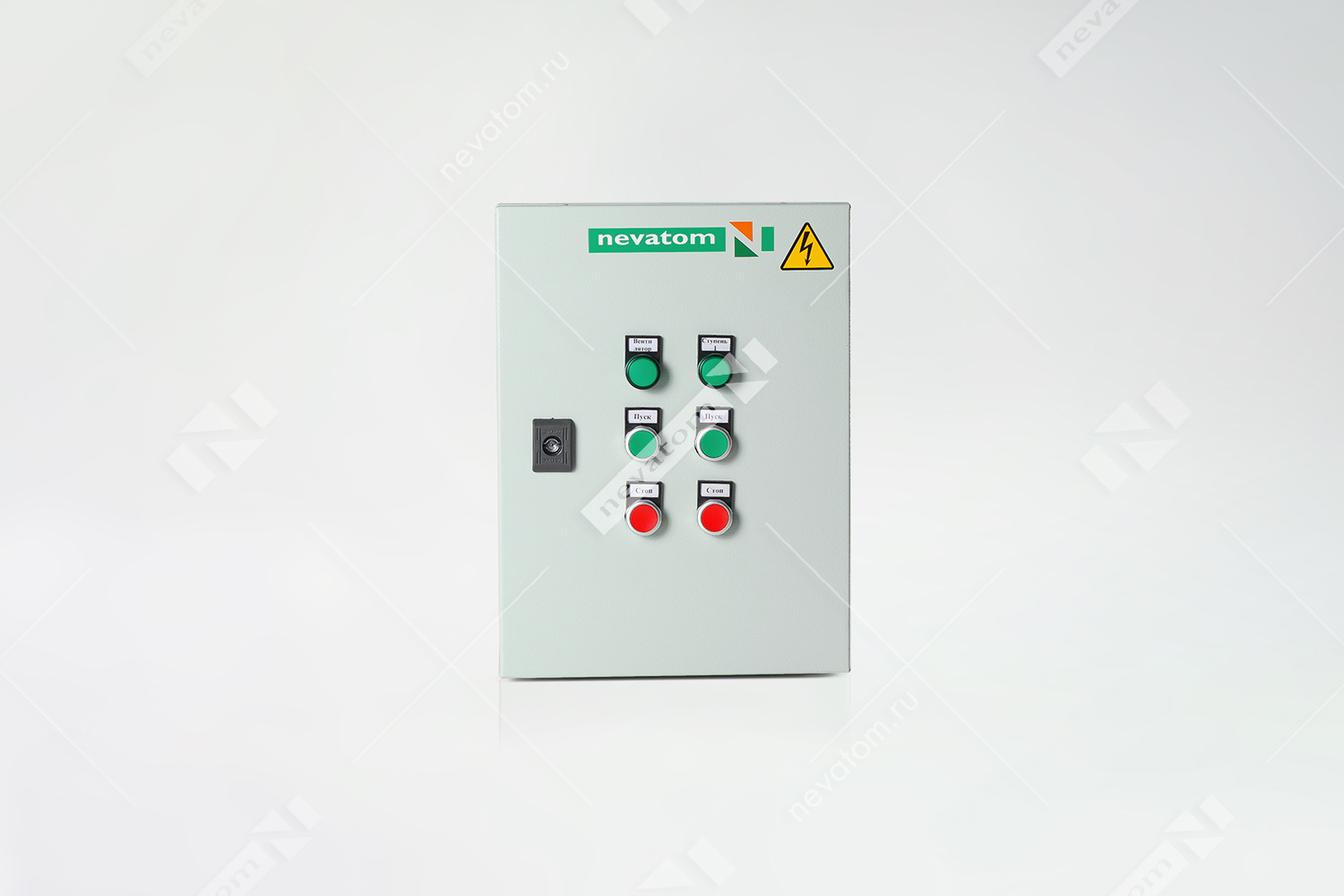

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–4

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управление вентилятором 380В до 15 кВт и электрическим нагревателем до 120 кВт
- Защита электродвигателей с термоконтактами и без них
- Ручное включение/выключение ступеней нагрева электрокалорифера
- Ручное включение/выключение вентилятора
КОМПЛЕКТНОСТЬ
- Щит управления в металлическом корпусе
- Руководство пользователя, объединенное с техпаспортом

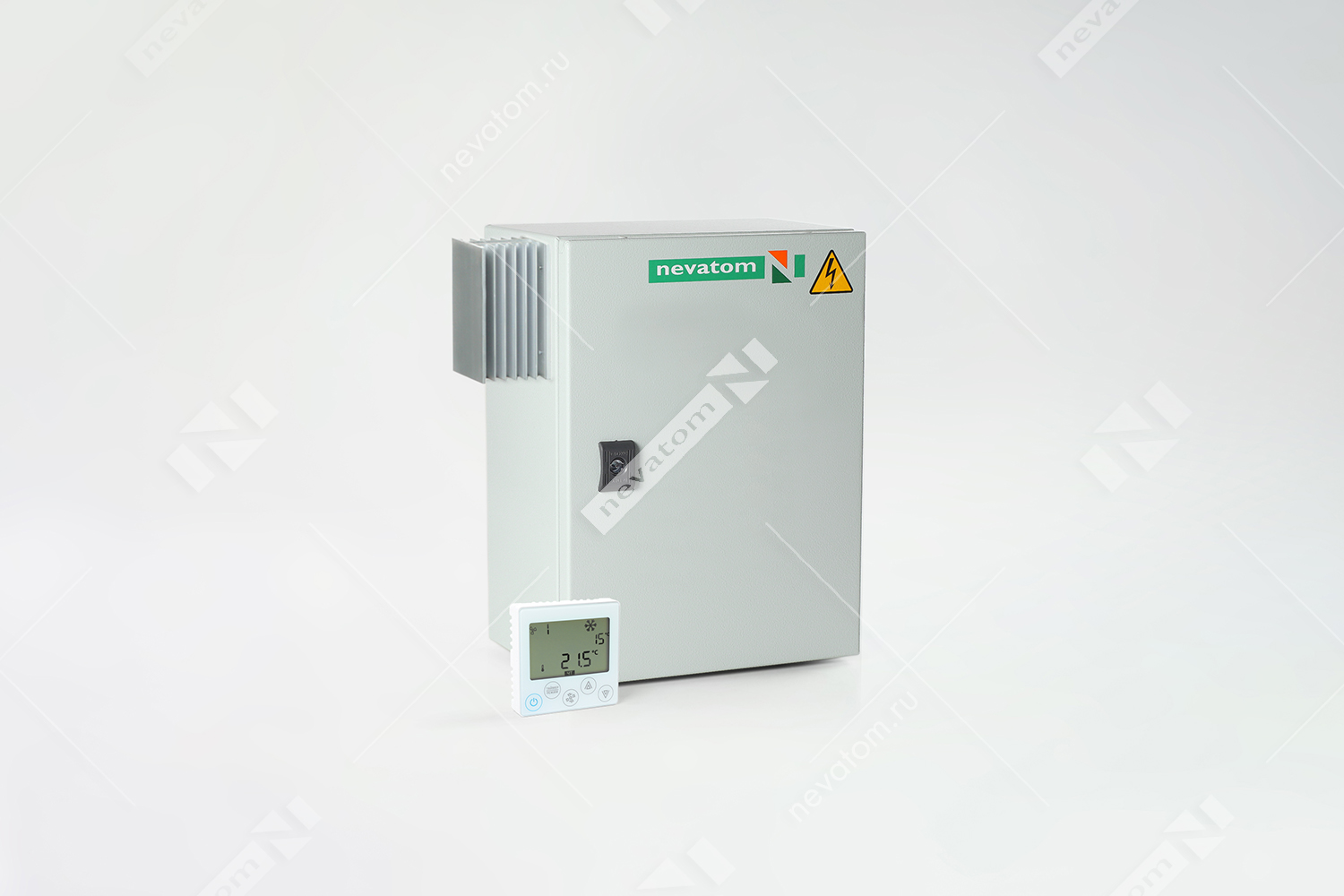

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–1–Z

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Стандартный щит управления канальной приточной вентиляционной установкой с электрическим калорифером и вентилятором 220В
- Программируемый контроллер с выносным пультом управления
- Удобный выносной пульт управления с индикацией подрежима работы установки, температурой приточного воздуха, температурой уставки
- Плавное двухступенчатое управление электрическим нагревом
- Управление скоростью вращения вентилятора по сигналу 0-10В, индикация текущей скорости работы
- Защита от перегрева
- Встроенный симисторный регулятор в щите управления (для управления АС-двигателем)
КОМПЛЕКТНОСТЬ
- Щит управления в металлическом корпусе
- Канальный датчик температуры приточного воздуха
- Дифференциальное реле давления (PS 500) для контроля работы вентилятора
- Руководство пользователя, объединенное с техпаспортом
ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой
- Плавное управление электрическим нагревателем
- Контроль состояния датчиков температуры
- Контроль двигателя вентилятора
- Контроль загрязнения фильтра
- Контроль основных технологических параметров и выявление аварийных ситуаций
