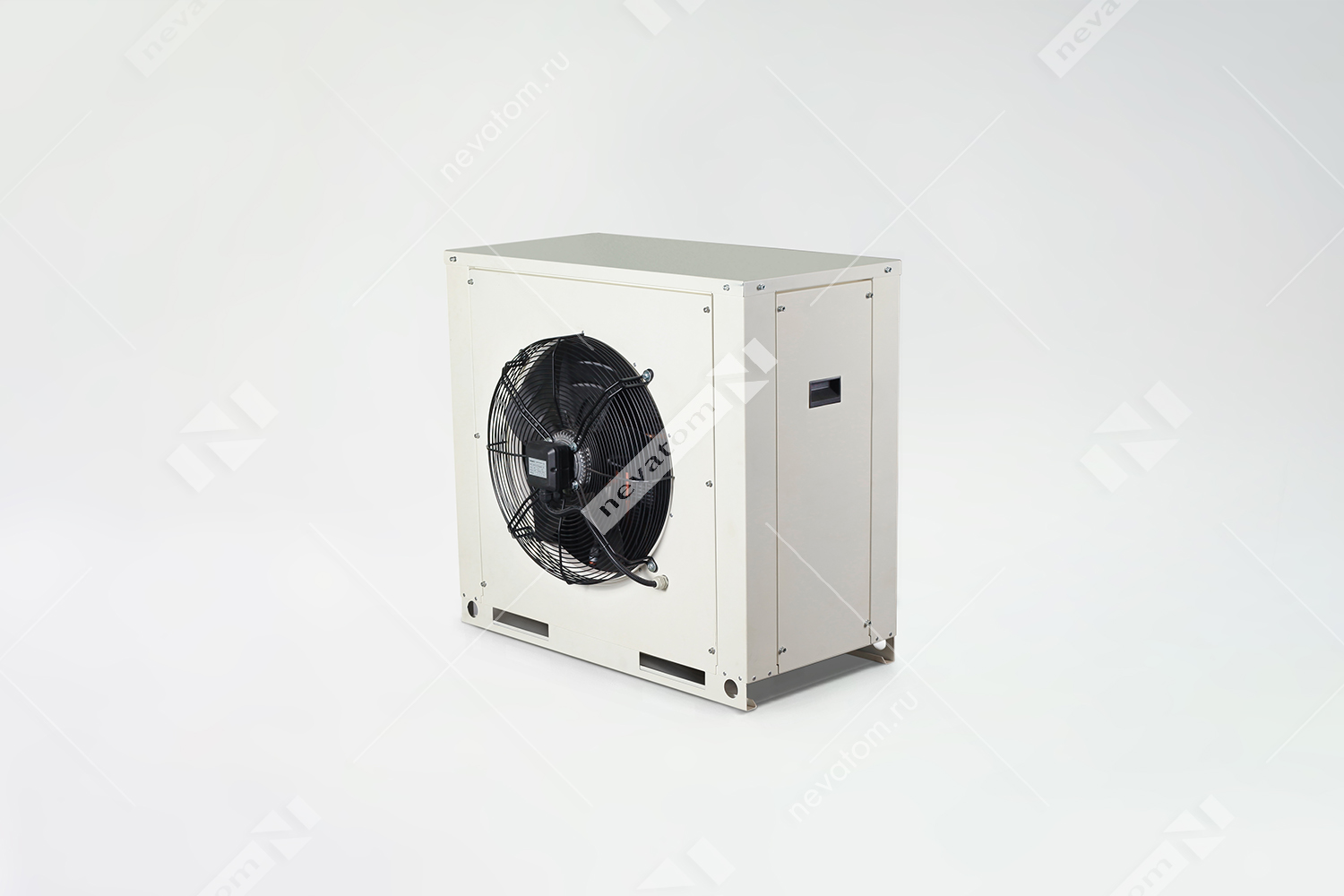

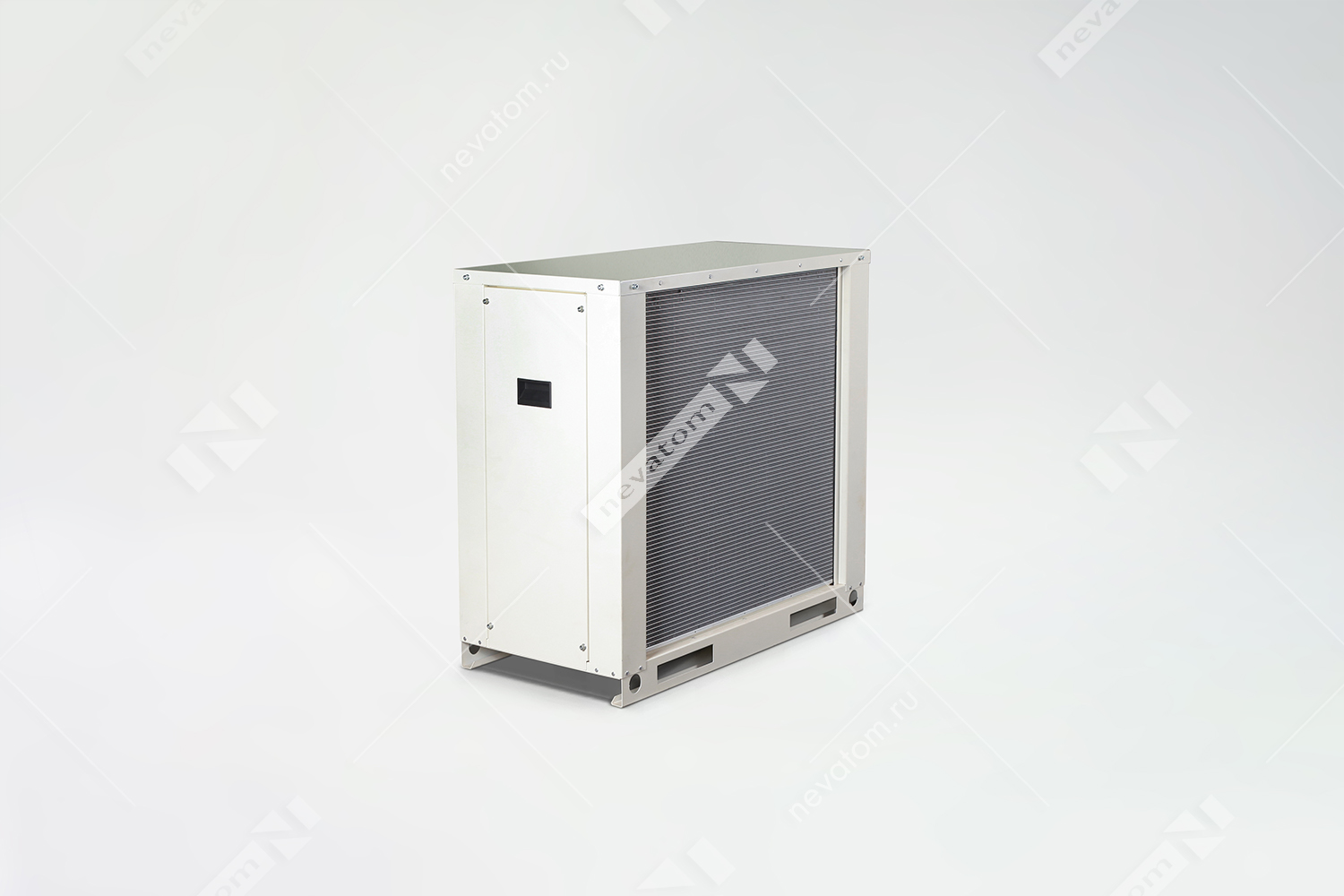

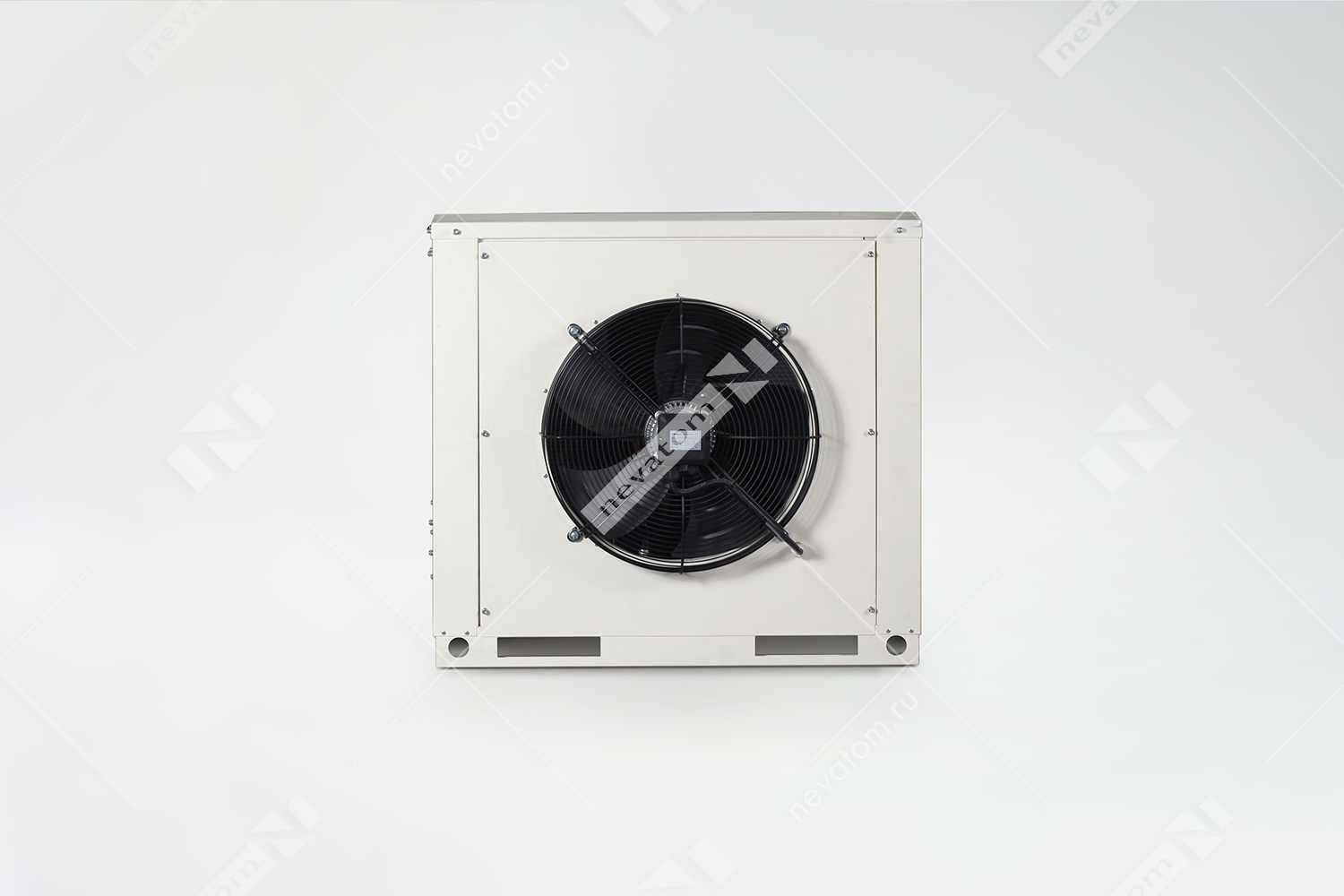

Компрессорно-конденсаторный агрегат АКК

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Компрессорно-конденсаторный агрегат (АКК) – часть холодильной машины. Она нужна, чтобы обеспечивать циркуляцию хладагента в контуре и утилизацию теплоты в окружающую среду. Режим работы – только охлаждение.

КОНСТРУКЦИЯ:
– Корпус из оцинкованной стали с полимерным покрытием
– Герметичный спиральный компрессор Danfoss
– Высокоэффективный микроканальный воздушный конденсатор
– Исполнение с одним или двумя осевыми вентиляторами
– Защита компрессора от низкого и высокого давления
– Реле контроля фаз
– Работа on/off
– Включение/выключение по «сухому контакту» от щита управления системой вентиляции изготовленного на базе логического контроллера с алгоритмом управления ККБ

ПРЕИМУЩЕСТВА:
– Невысокая стоимость системы в сравнении с другими системами кондиционирования
– Малые затраты на эксплуатацию системы
– Простота и надежность в использовании
– Одноконтурное или двухконтурное исполнение
– Широкий модельный ряд холодопроизводительности от 7 до 125 кВт
– Озонобезопасный фреон R410A

ВАЖНО
Компрессорно-конденсаторный агрегат стандартно изготавливают в климатическом исполнении У1: хранение при температуре от –30 °С до +50 °С, эксплуатация от +7 °С до +35 °С. Оборудование собрано и испытано на заводе-изготовителе. В момент поставки компрессорно-конденсаторный агрегат заправлен чистым сухим азотом по ГОСТ 9293-74 с консервационным давлением 1–2 бара.

Гарантийный срок: 12 месяцев.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО ПОДБОРУ СИСТЕМЫ «АКК - ФРЕОНОВЫЙ ИСПАРИТЕЛЬ»
Прежде чем начать подбор АКК, необходимо определить мощность фреонового испарителя.

МОЩНОСТЬ ИСПАРИТЕЛЯ ЗАВИСИТ ОТ:
- Расхода воздуха в приточной установке
- Расчетной летней температуры и влажности воздуха (по СНиП для данного региона)
- Температуры кипения фреона
- Применяемого фреона. Не все фреоновые испарители могут работать на фреоне R410A

ПРИ ПОДБОРЕ АКК НЕОБХОДИМО УЧИТЫВАТЬ:
- Количество контуров как фреонового испарителя, так и самого АКК
- Удаленность, перепад высот и место размещения АКК

Обращаем внимание, что АКК не может являться единственным источником холодоснабжения в здании. Процесс кондиционирования вентиляционной системы позволяет уменьшить максимальную тепловую нагрузку, но для поддержания заданного температурного режима внутри помещения в любом случае требуется использовать дополнительные источники охлаждения (кондиционеры или фанкойлы).

Поэтому функцией АКК является не поддерживание определенного температурного режима, а снижение поступления тепла в помещения при превышении наружной температуры.

Пример: Мощность фреонового испарителя OFP 70-40/3 при температуре/влажности воздуха +28 °С/54 % и расходе воздуха 3500 м³/ч составляет 17,31 кВт (ΔТ* = 21К). При температуре воздуха +24 °С (ΔТ =17К) мощность уже составит 11,92 кВт. Температура кипения понизится, соответственно и холодопроизводительность установки тоже понизится. Поэтому для данного испарителя, рекомендуемый АКК – это АКК-0-13-1 (при to = +7 °C, tк = +45 °C, Q =13,64 кВт).
