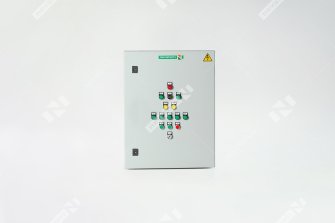

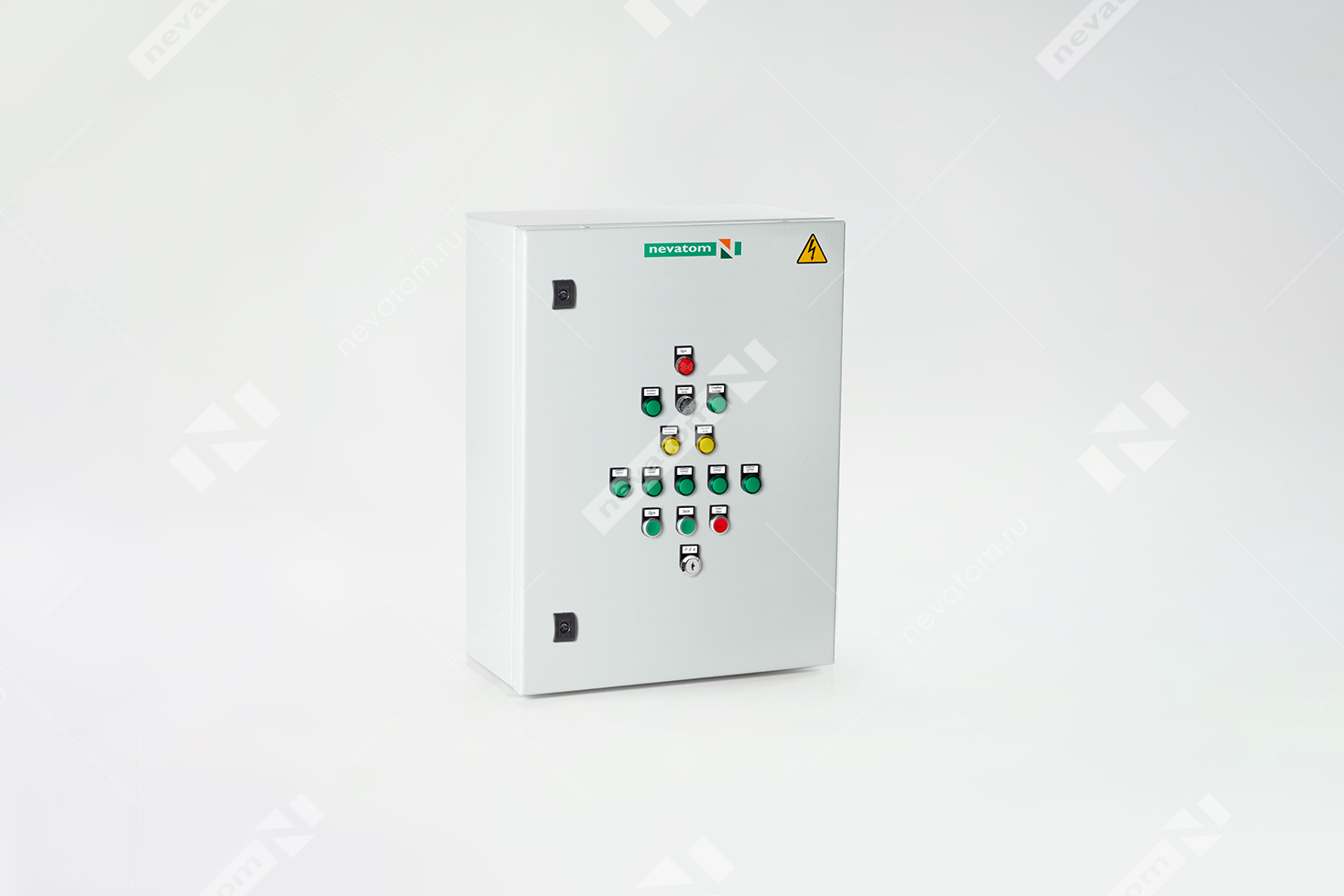

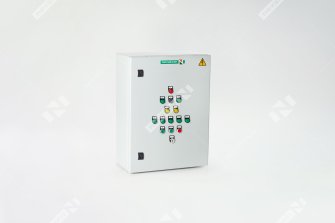

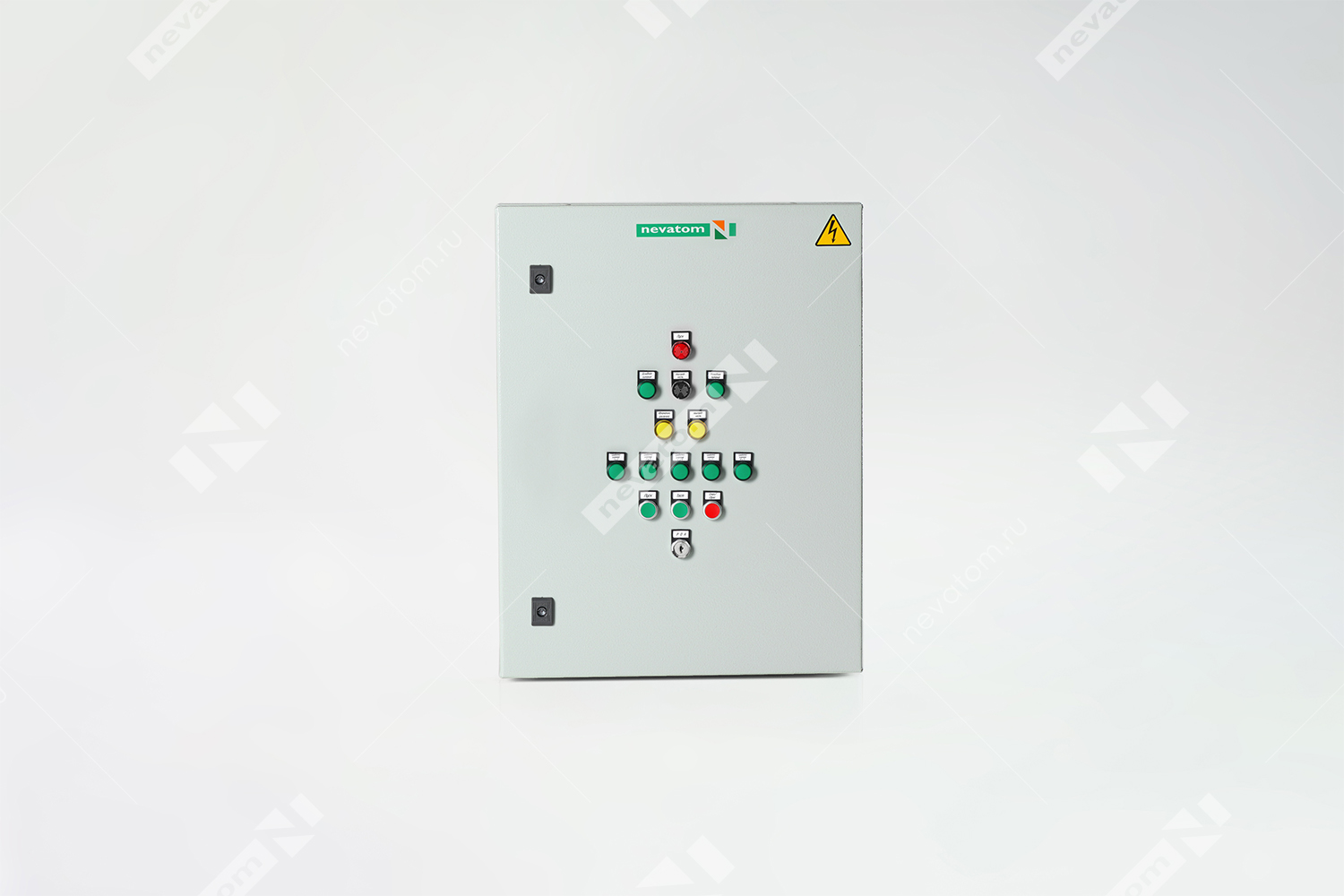

Щит управления противопожарными клапанами ABUm-KP, ABUm-PDV

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Сегодня противопожарной безопасности уделяют особое внимание как при строительстве, так и при эксплуатации зданий. Она должна обеспечивать безопасность эвакуационных путей и удаление продуктов горения из помещения. За сухими расчетами скрываются тысячи спасенных человеческих жизней.

Щит дымоудаления — важная часть противопожарной системы. Он управляет:
- Вентилятором дымоудаления
- Вентилятором подпора воздуха
- Огнезадерживающими клапанами
- Клапанами дымоудаления
Дополнительно НЕВАТОМ производит щиты управления системой дымоудаления по индивидуальному заказу.

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ СТАНДАРТНЫХ ЩИТОВ ДЫМОУДАЛЕНИЯ NEVATOM
- Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
- Выбор режима работы: ручной, автоматический, блокировка на включение
- Возможность блокировки выбранного режима в щите от несанкционированного доступа
- Обобщенный индикатор неисправности
- Дискретные выходные сигналы о состоянии щита: автоматика отключена, неисправность, работа системы
- Контроль питающего напряжения
- Индикация состояния вводов питания
- Встроенная звуковая сигнализация
- Защита цепей питания включаемых устройств от короткого замыкания
- Тест работы световой и звуковой индикации

По индивидуальному заказу можно реализовать:
- Подключение саморегулирующего кабеля для подогрева клапана
- Управление исполнительными механизмами по рабочим зонам (до 10 зон)
- Подключение электрического нагревателя
- Применение диспетчеризации на контроллере Segnetics (ModBus RTU, ModBus TCP/IP, LonWorks)
- Щиты управления системой дымоудаления НЕВАТОМ изготавливает в соответствии с ТУ 26-30-50-009-58769768-2019.

ЩИТ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНЫМИ КЛАПАНАМИ ABUm-KP

ABUm-KP МОЖЕТ УПРАВЛЯТЬ:
- Огнезадерживающими клапанами – блокирует распространение пожара по воздуховодам, каналам и шахтам систем вентиляции и кондиционирования
- Клапанами дымоудаления – удаляет продукты горения из мест эвакуации людей и других задымленных участков

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Управляет клапанами дымоудаления с напряжением 220 В/24 В
- Тип привода управляемого клапана: электромагнитный, реверсивный, электромеханический
- Встроенная звуковая сигнализация
- Переключатель «АВТО/0/РУЧ» с ключом для фиксации положения
- Встроенный автоматический ввод резерва питания для обеспечения требований питания по 1-й категории (ГОСТ Р 53325–2012)
- Под управлением щита может быть до 20 клапанов одновременно

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- Диспетчеризация на контроллере Segnetics (ModBus RTU, ModBus TCP/IP, LonWorks)
- Управление исполнительными механизмами по рабочим зонам (до 10 зон)
- Подключение саморегулирующего кабеля для подогрева клапана

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- Наличие выходных сигналов о состоянии щита: автоматика отключена, неисправность, работа системы
- Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
- Контроль линии связи на прием стартового сигнала
- Обобщенный индикатор неисправности
- Три выбора режима работы: ручной, автоматический и блокировка на включение
- Контроль питающего напряжения: порядок чередования фаз, «слипание» фаз, обрыв фаз, контроль любой - фазы на снижение напряжения и перенапряжения

ЩИТ УПРАВЛЕНИЯ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИЕЙ ABUm-PDV

ABUm-PDV МОЖЕТ УПРАВЛЯТЬ
- Вентилятором дымоудаления – удаляет образующиеся при пожаре газы и отводит избыточное тепло за пределы здания
- Вентилятором подпора воздуха – подает в помещение свежий воздух при пожаре
- Одним клапаном с напряжением 220 В/24 В: огнезадерживающим или дымоудаления

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Тип привода управляемого клапана: электромагнитный, реверсивный, электромеханический
- Встроенная звуковая сигнализация
- Переключатель «АВТО/0/РУЧ» с ключом для фиксации положения
- Встроенный АВР (автоматический ввод резерва питания) для обеспечения требования питания по 1-й категории (ГОСТ Р 53325–2012)

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- Выбор способа управления вентилятором: прямой пуск (пускатель), через преобразователь частоты (VLT® HVAC Basic Drive FC 101, Schneider ATV212) или через устройство плавного пуска (Schneider ATS22)
- Диспетчеризация на контроллере Segnetics (ModBus RTU, ModBus TCP/IP, LonWorks)
- Подключение саморегулирующего кабеля для подогрева клапана
- Подключение электрического нагревателя

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- Наличие выходных сигналов о состояние щита: автоматика отключена, неисправность, работа системы
- Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
- Контроль линии связи на прием стартового сигнала
- Обобщенный индикатор неисправности
- Три выбора режима работы: ручной, автоматический и блокировка на включение
- Контроль питающего напряжения: порядок чередования фаз, «слипание» фаз, обрыв фаз, контроль любой фазы на снижение напряжения и перенапряжения
- Контроль линии электропитания электродвигателя на обрыв (ГОСТ Р 53325–2012)
