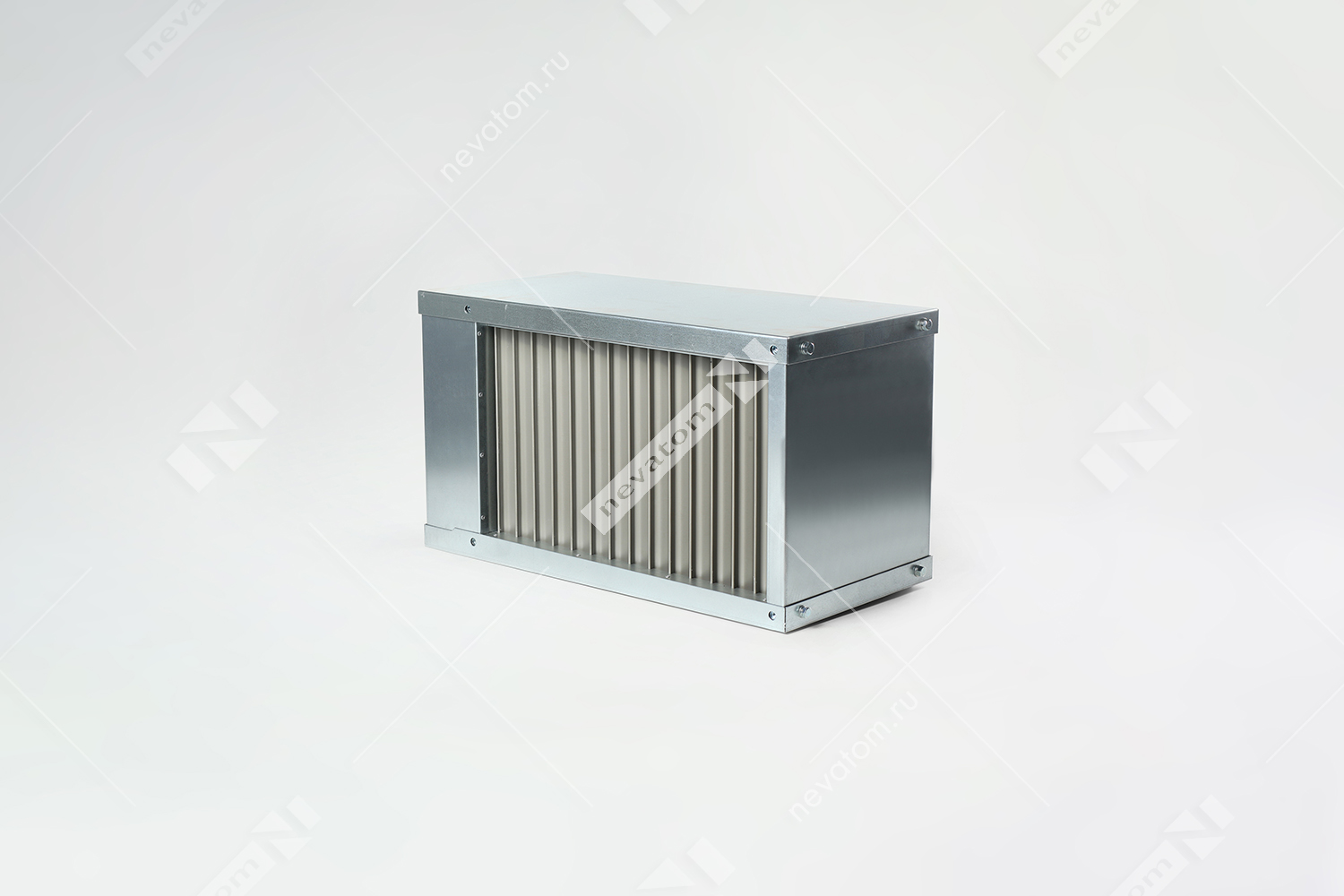

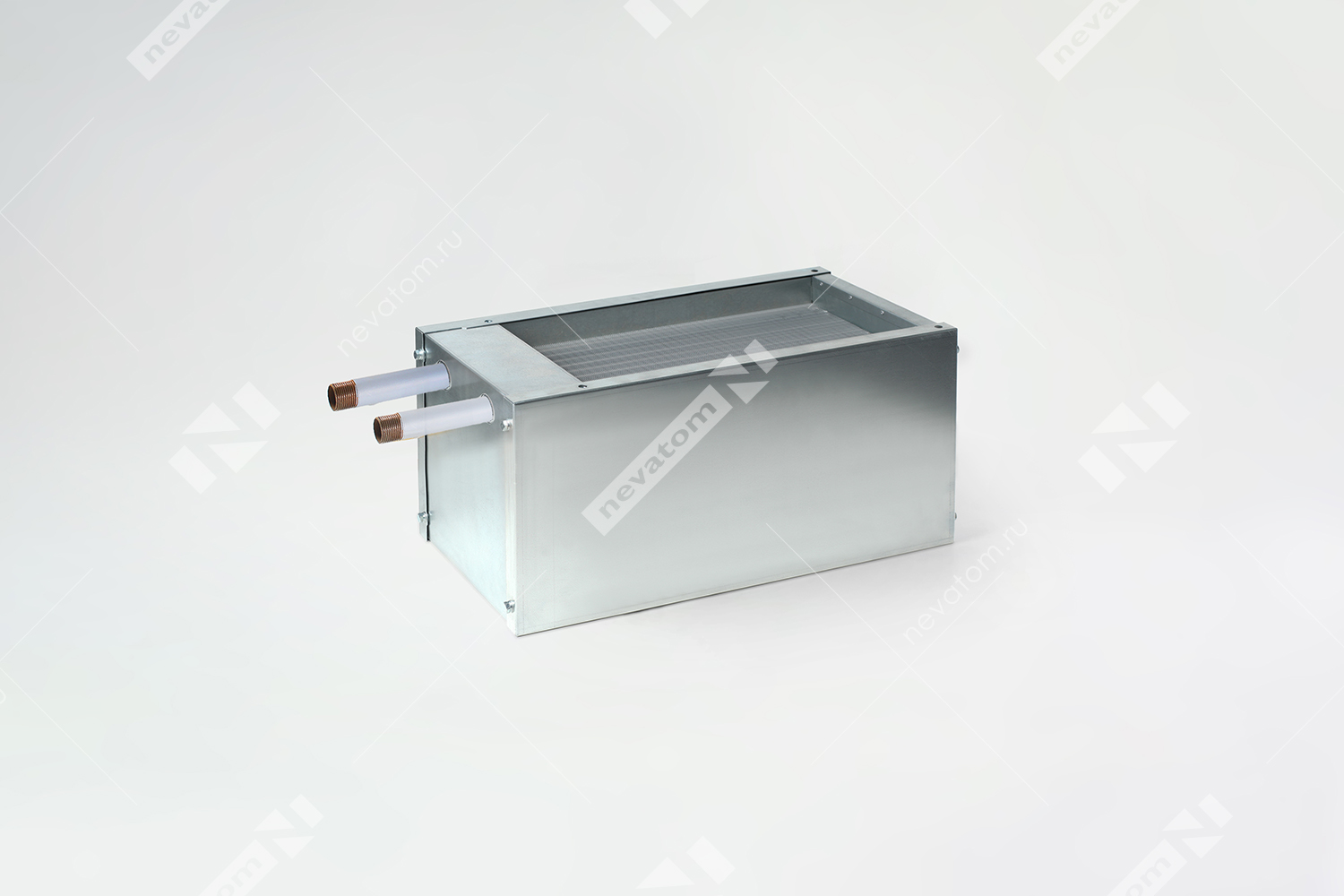

Охладитель водяной OWP

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Водяные канальные охладители для прямоугольных каналов предназначены для охлаждения до заданной температуры воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Их также используют в приточных или приточно-вытяжных установках.

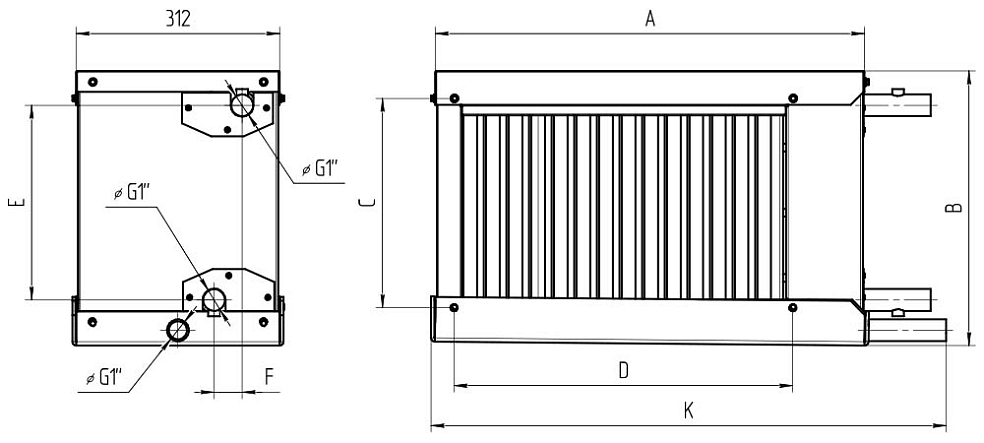

КОНСТРУКЦИЯ

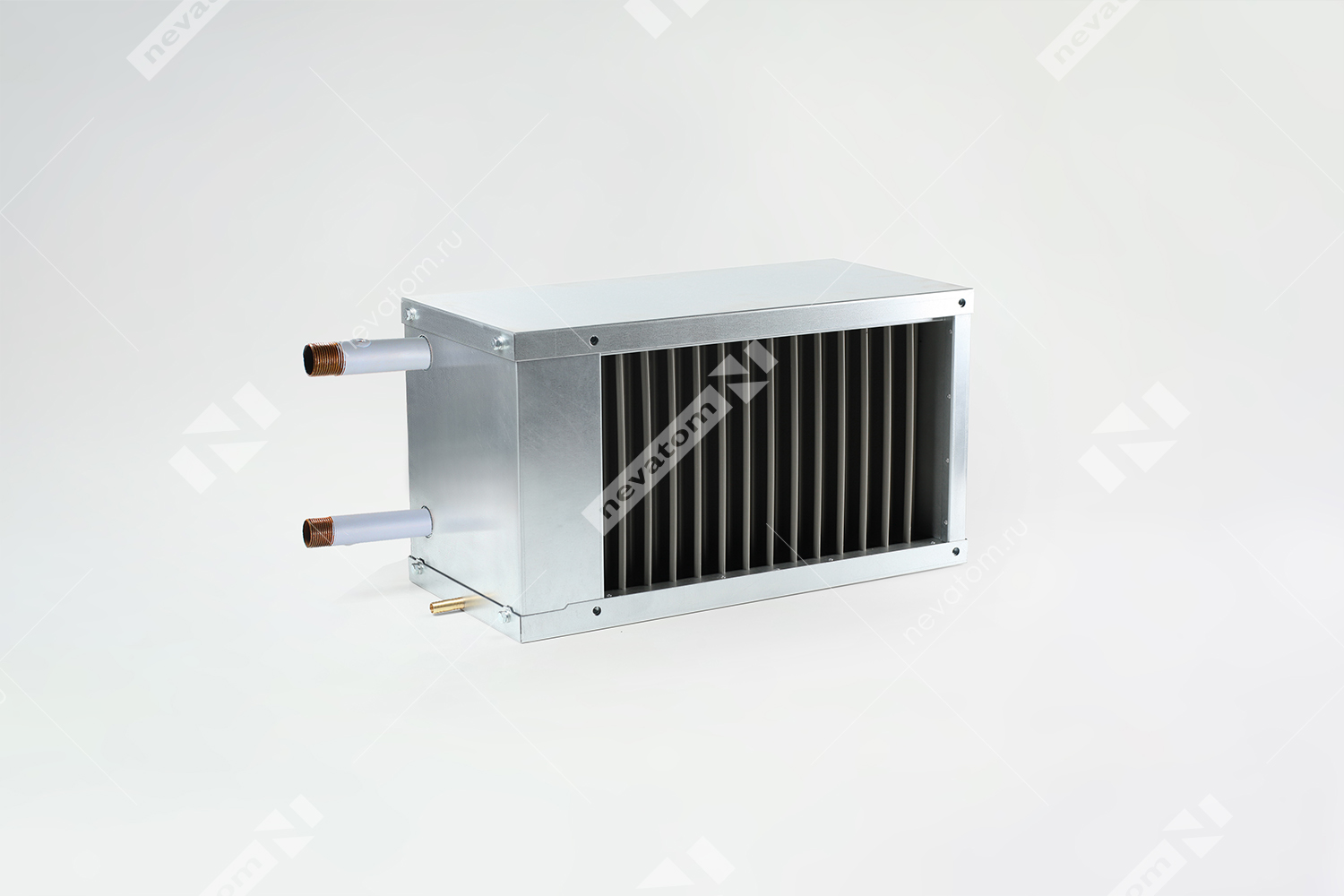

Воздухоохладитель состоит из корпуса, теплообменника, блока каплеуловителя, поддона для сбора конденсата.
- Корпус изготовлен из оцинкованной стали толщиной 1 мм.
- Теплообменник изготовлен из алюминиевых пластин, насаженных на медные трубки диаметром 9,52 мм. Шаг между ламелями в стандартном исполнении — 2,1 мм.
- Блок каплеуловителя изготовлен из пластикового профиля, имеющего специальные изгибы, которые задерживают капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя.
- Влага стекает и скапливается в нижнем поддоне, который изготовлен из оцинкованной стали и имеет трубку для отвода конденсата. Наружная поверхность поддона защищена теплоизолирующим материалом.
