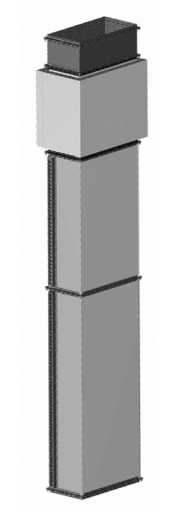

Завеса промышленная воздушная PVZ

Соответствует BIM-стандарту 2.0
Описание

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Основная задача промышленных воздушных завес – предотвращение попадания холодного воздуха в отапливаемые помещения через открытые проемы.

При отключенных воздухонагревателях завеса может быть использована в летнее время для защиты помещений от проникновения внутрь теплого воздуха, пыли, дыма, насекомых и т. п. Воздушную завесу эксплуатируют в периодическом и продолжительном режиме.

Требования к воздуху помещения, в котором эксплуатируют завеса:
- Содержание пыли и других твердых примесей не более 100 мг/м³
- Температура в помещении от 0 °С до плюс 40 °С
- В воздухе не должно быть веществ, агрессивных веществ, агрессивных по отношению к углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ (смолы, технические или естественные волокна и пр.)
- Относительная влажность при температуре плюс 25 °С не превышает 80%

ПРИНЦИП РАБОТЫ

Воздушную завесу устанавливают в помещении над дверным проемом или по бокам от него. Конструкция завесы состоит из нагнетающего блока и щелевых секций, суммарная длина которых зависит от высоты/ширины проема. Вентилятор нагнетает воздух в канал, образуемый коробом завесы. В зависимости от комплектации воздушный поток может нагреваться, проходя через электрический или водяной воздухонагреватель. Выход воздуха происходит через щели в виде направленной струи. По умолчанию в стандартной комплектации щели расположены на меньшей стороне.

Завесы изготавливают по ТУ 28.25.20−016−58769768−2020.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ: ЕАЭС N RU Д-RU.HB27.B.11877/20, выдана 26.06.2020 г. по 25.06.2025 г.

Гарантийный срок эксплуатации: 18 месяцев.

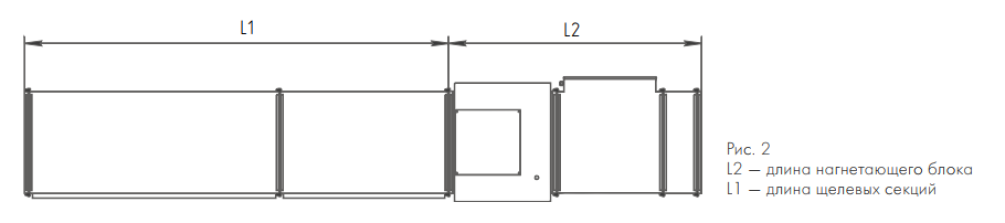

КОНСТРУКЦИЯ

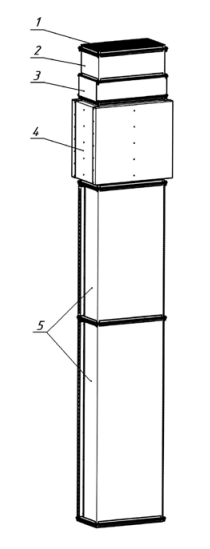

В состав изделия входят:
1 – входная решетка для забора воздуха из помещения.
2 – секция фильтрации, которую используют вместе с фильтрующей вставкой для очистки воздуха (класс очистки G4).
3 – воздухонагреватель нагревает воздух до нужной температуры:
- В водяном нагревателе в качестве теплоносителя используют воду. Его используют только в помещениях, где температура не опускается ниже 0 °С
- В электрическом нагревателе температура воздуха на выходе из воздухонагревателя не должна превышать 40 °С. Скорости потока воздуха через него не должна падать ниже 1,5 м/с
4 – вентилятор забирает воздух из помещения и направляет обратно в помещение, пропуская его через теплообменник.
5 – щелевые секции подают воздух в помещение.

ПОДБОР ВОЗДУШНОЙ ЗАВЕСЫ

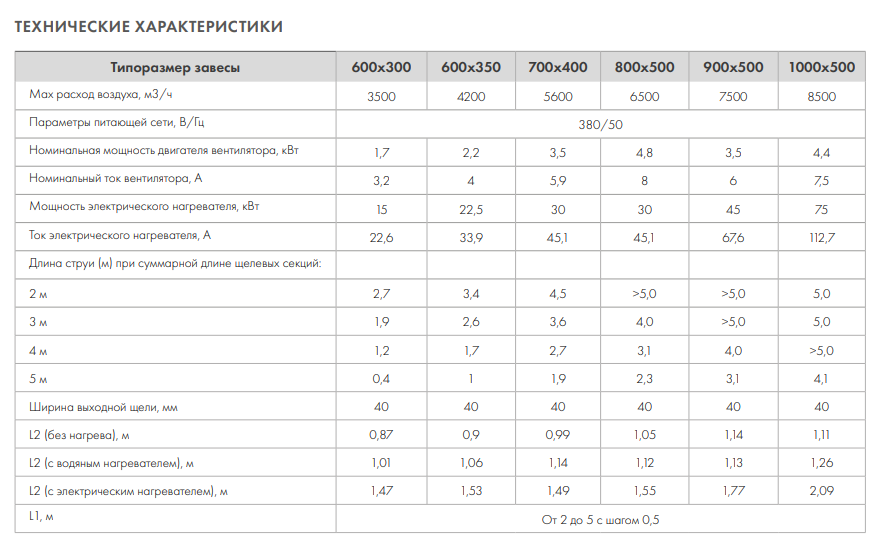

Подбор воздушной завесы происходит по следующим параметрам:
- Длина/ширина щелевых секций воздушной завесы должна быть равна или превышать ширину дверного проема, чтобы препятствовать проникновению холодного воздуха. Полезная длина воздушных завес — от 2 до 5 м. Если сторона проема, на которой устанавливают завесу, больше 5 метров, то следует устанавливать несколько агрегатов вплотную друг к другу
- Производительность воздуха — количество воздуха, проходящего через завесу

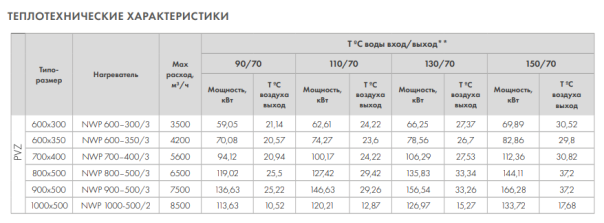

- Источник тепла — завесы могут быть с электрическим, с водяным нагревателем и без источника тепла

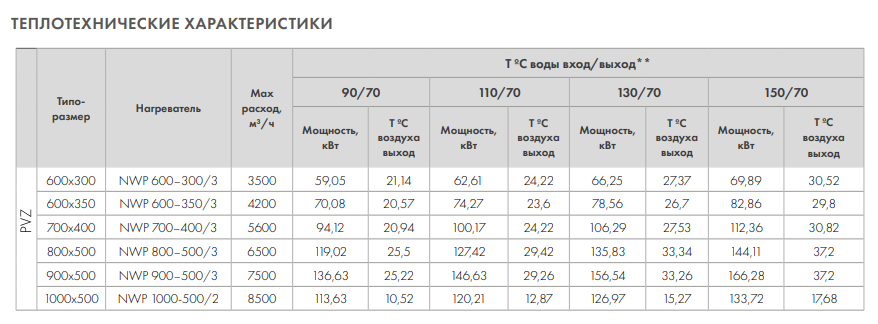

- Тепловая мощность — это количество тепла в кВт, которое должна выдавать завеса
- Управление завесой может осуществляться в ручном или автоматическом режиме. Нужно указать дополнительное оборудование для управления завесой, которое будет включено в заказ.

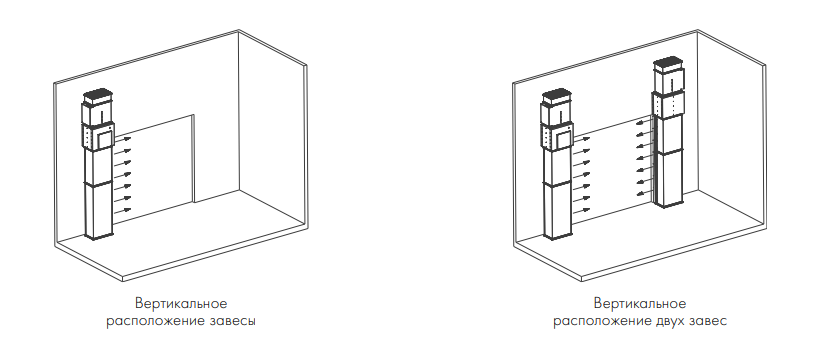

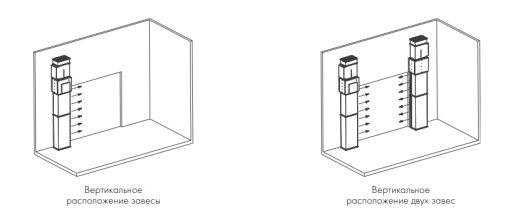

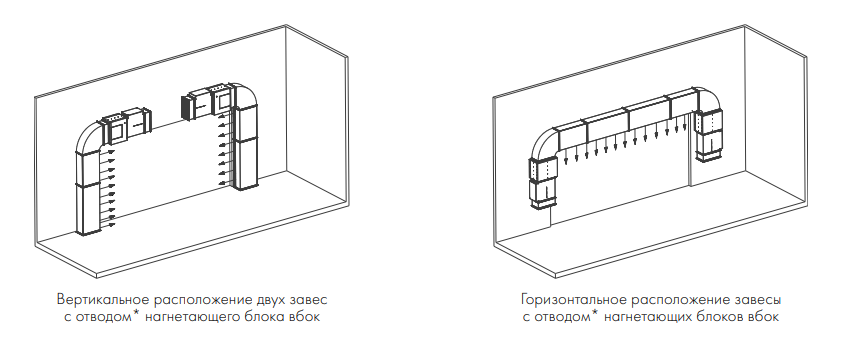

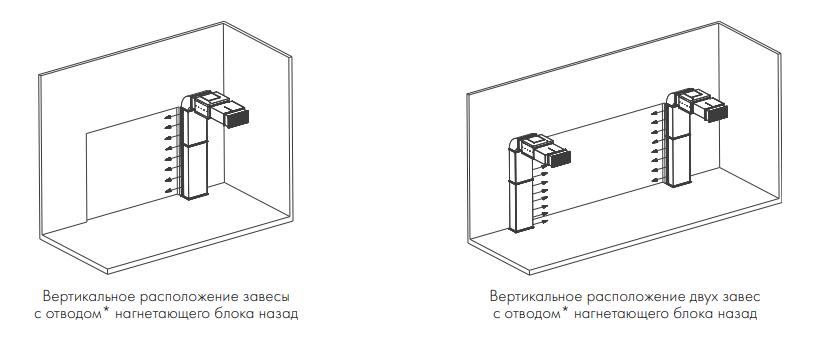

- Монтажное исполнение — завесы могут располагаться горизонтально или вертикально

УПРАВЛЕНИЕ

В ручном режиме завесу включают и выключают, нажав кнопку на корпусе. В автоматическом режиме завеса работает по следующему алгоритму: при замыкании концевого выключателя (открытии двери) включается вентилятор, и воздухонагреватель начинает работу, а после закрытия двери и размыкания концевого выключателя завеса выключается.

Для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем предусмотрена возможность подключения комнатного термостата. Температура настройки термостата устанавливается индивидуально для каждого пользователя.

Выбор режима «Зима/Лето» осуществляют переключением на корпусе щита. При выборе режима «Лето» работает только вентилятор.

Аварийный сигнал срабатывает при:
- Отказе работы вентилятора и/или воздухонагревателя
- Загрязнении фильтра
- Пожаре

Дополнительное оборудование, которое может быть включено в комплект поставок по индивидуальному запросу:
- Смесительный узел с регулирующим клапаном и насосом
- Концевой выключатель
- Термостат защиты от замораживания теплообменника
- Комнатный термостат
- Датчик перепада давления для воздушного фильтра

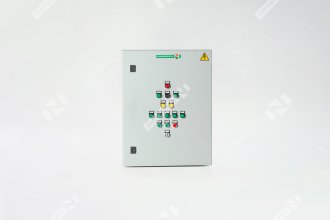

- Щит управления

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Воздушные завесы поставляют в разобранном виде
- Монтаж, обслуживание и ремонт завес должен производить квалифицированный специалист, который ознакомился с паспортом на изделие и прошёл инструктаж по технике безопасности
- Обслуживание и ремонт компонентов завес производят только при отключении их от электросети
- Монтаж завес должен обеспечивать свободный доступ к местам их обслуживания во время эксплуатации и иметь устройства, предохраняющие завесы от попадания посторонних предметов
- Если в составе завесы есть водяной воздухонагреватель, то располагать его нужно так, чтобы обеспечить обезвоздушивание. Качество питающей воды должно соответствовать СП 124.13330.2012

Параметры
Категория
Отопление, вентиляция и кондиционирование
Категория
Оборудование вентиляции и кондиционирования
Материал
Сталь
Материал
Сталь оцинкованная
