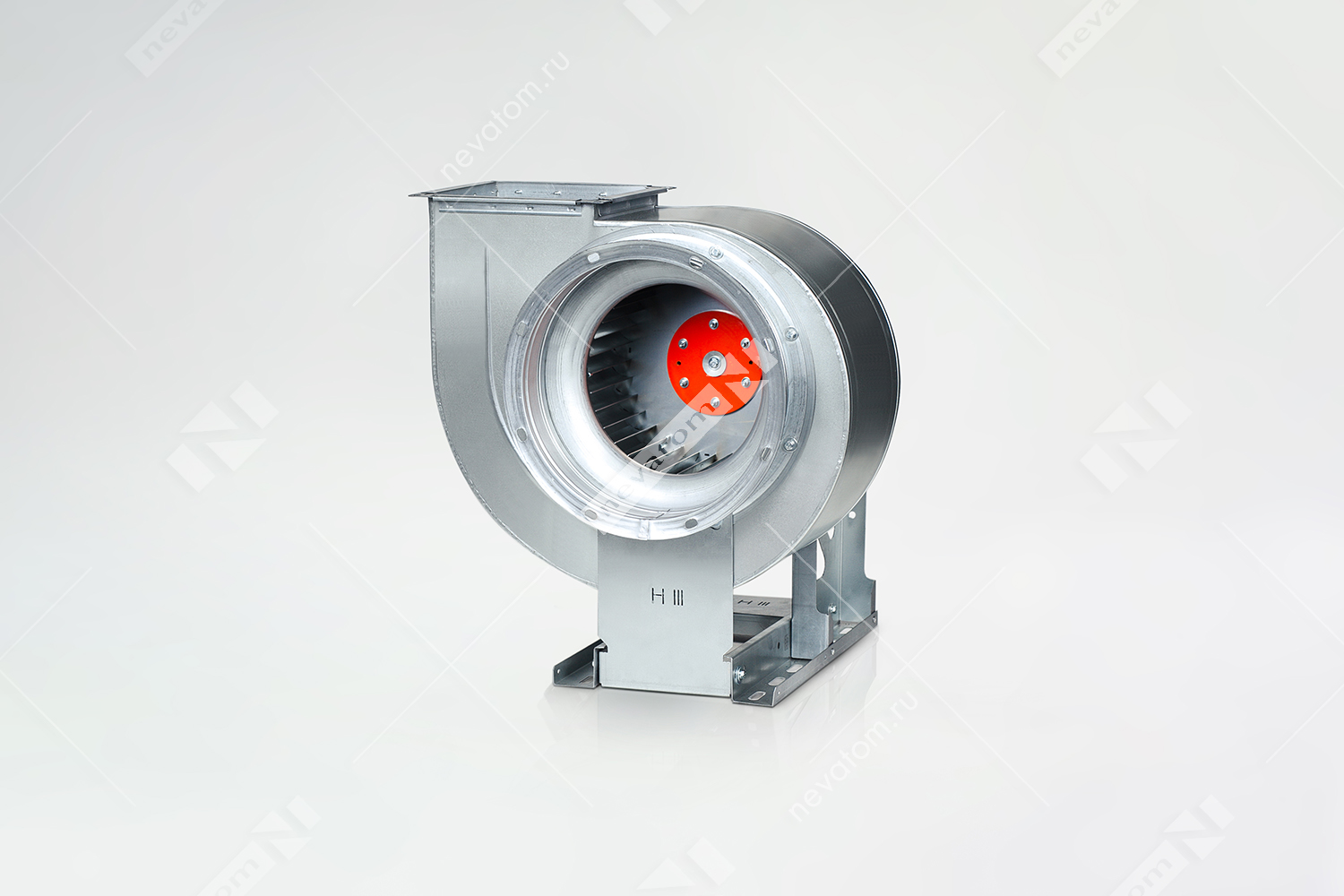

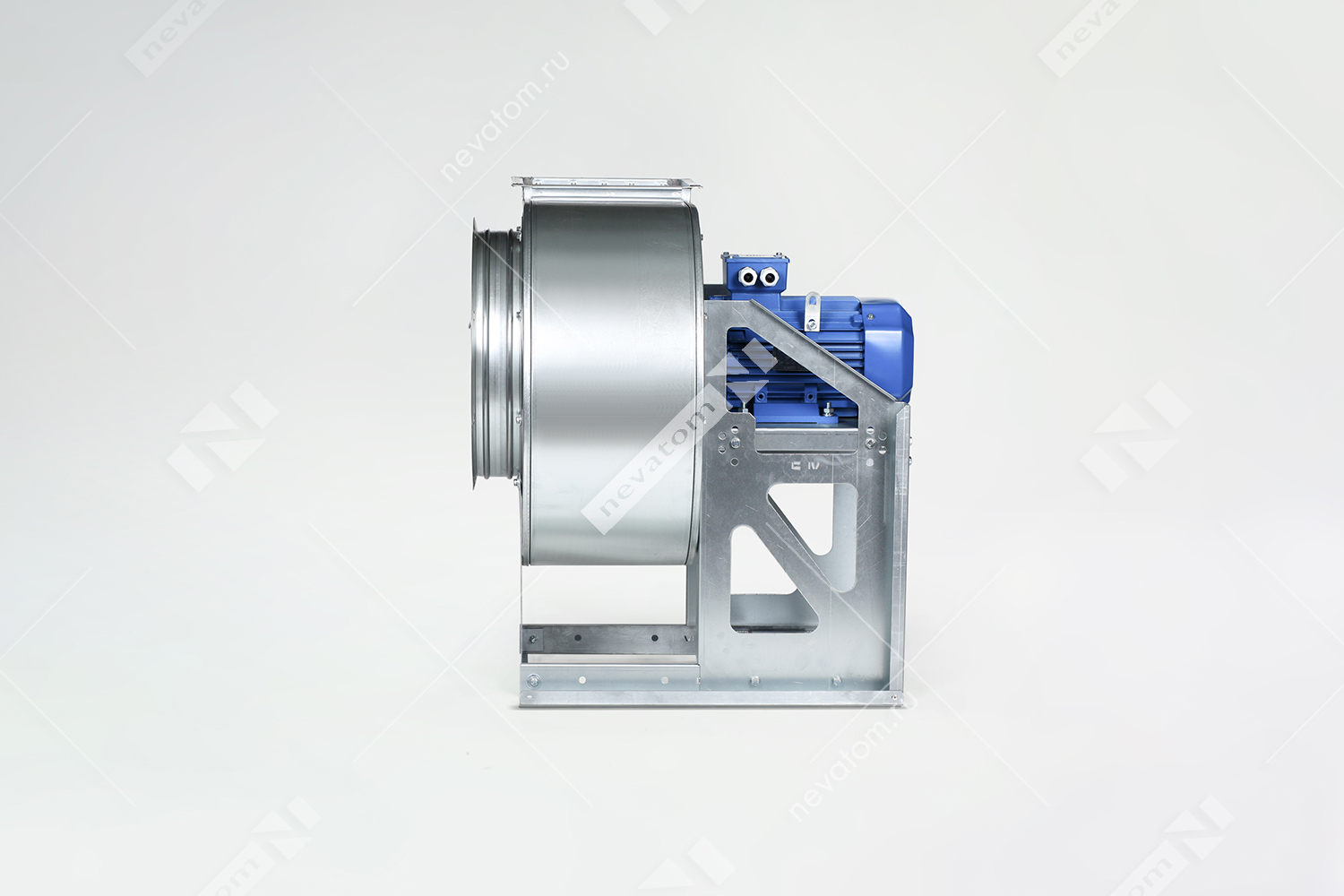

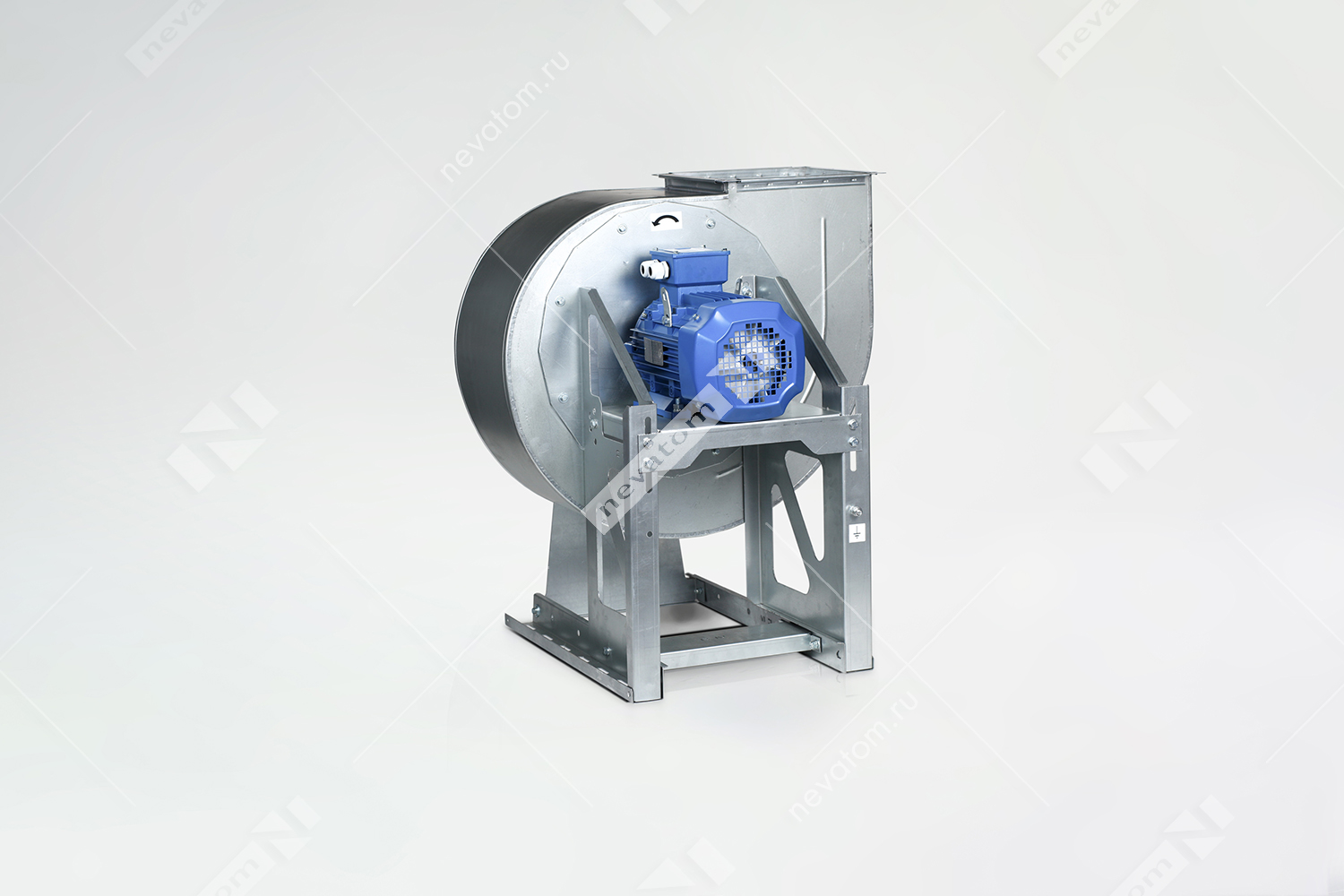

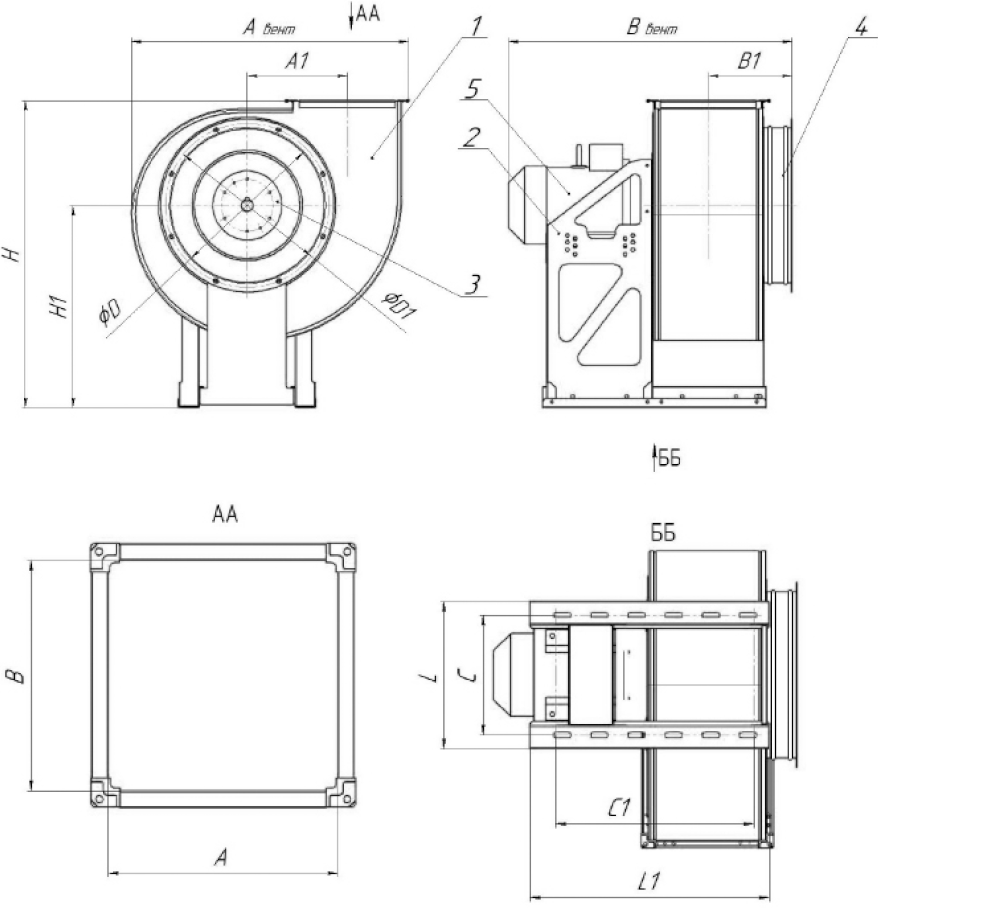

Вентилятор радиальный среднего давления ВР 280-46

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

ОБЩАЯ ИНФОРМАЦИЯ
Загнутые вперед лопатки; количество лопаток – 32
Направление вращения – правое или левое
Исполнения: общепромышленное, коррозионностойкое (K), для систем противодымной вентиляции (DU400, DU600), теплостойкое (G), теплостойкое коррозионностойкое (KG), взрывозащищенное (V), взрывозащищенное теплостойкое (VG), взрывозащищенное коррозионностойкое (VK), сейсмостойкое (С)
Вентиляторы VR-280-46 и VR-280-46-DU взаимозаменяемы по аэродинамическим характеристикам с вентиляторами ВР 300–45, ВР 300-45 ДУ
Вентиляторы изготавливают по ТУ 4861-001-58769768-2014. и ТУ 28.25.20-018-58769768-2021

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от –45 °С до +40 °С. Умеренный климат: 2-я и 3-я категории размещения. При защите двигателя от атмосферных воздействий допускают использование вентилятора по 1-й категории размещения
НЕВАТОМ изготавливает вентиляторы для холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –60 °С. Под заказ для исполнений DU600 и С вентиляторы изготавливают только для умеренного климата (У)
Вентиляторы в сейсмостойком исполнении предназначены для эксплуатации в сейсмических районах. Вентиляторы соответствуют требованиям сейсмостойкости при сейсмических воздействиях интенсивностью 9 баллов по шкале MSK-64. Уровень установки вентиляторов над нулевой отметкой составляет 0–70 м (*Только для сейсмостойкого исполнения)

НАЗНАЧЕНИЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА ДЫМОУДАЛЕНИЯ VR-280-46-DU
Для отвода тепла и одновременного удаления возникающих при пожаре газов с температурой до 400 °С в течение 120 минут; 600 °С – 90 минут. При этом агрессивность газов по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха, не содержащего пыли и других твердых примесей в количестве более 0,1 г/м³, а также липких веществ и волокнистых материалов. Допускается совмещать работу вентилятора в режимах дымоудаления систем вытяжной противодымной вентиляции и вытяжного вентилятора общеобменных систем вентиляции (режим ДУВ).

НАЗНАЧЕНИЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА В СЕЙСМОСТОЙКОМ ИСПОЛНЕНИИ VR-280-46-S
Вентиляторы в сейсмостойком исполнении используют в районах, где предъявляют требования по стойкости к воздействию землетрясений. Их применяют для перекачивания воздуха в стационарных системах вентиляции, кондиционирования воздуха и воздушного отопления зданий, а также других санитарно-технических и производственных целей (за исключением объектов атомной отрасли). Вентиляторы в сейсмостойком исполнении изготавливают только для умеренного климата (У).

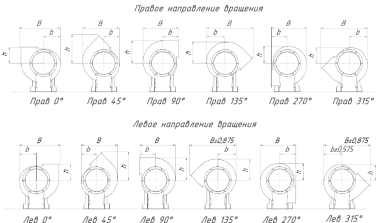

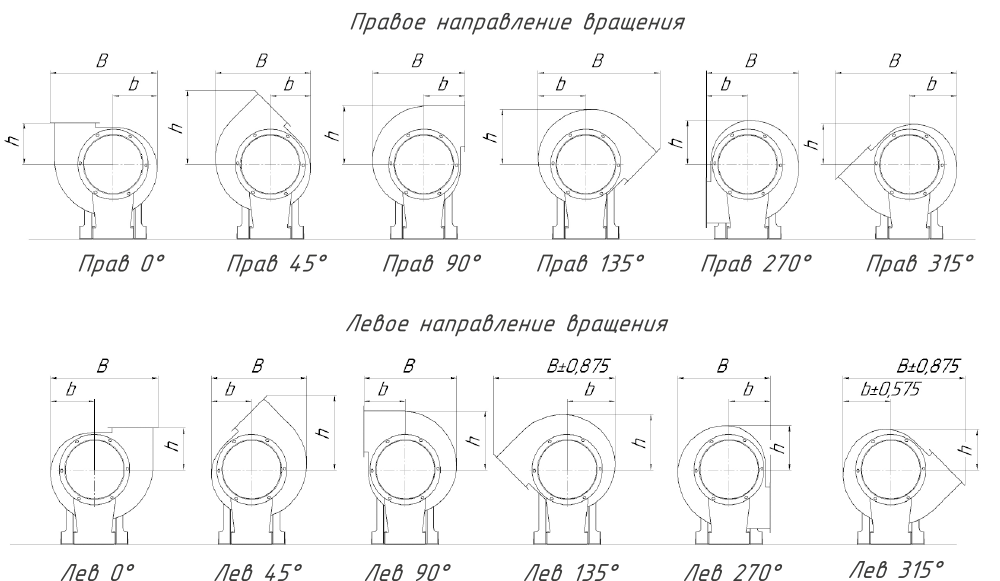

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА СПИРАЛЬНОГО КОРПУСА

ДЛЯ ВЕНТИЛЯТОРОВ VR-280-46 (КРОМЕ СЕЙСМОСТОЙКОГО)
Конструкция вентилятора позволяет менять угол поворота корпуса в пределах от 0 до 135 и от 270 до 315 градусов
Вентиляторы с углом поворота корпуса 180 градусов изготавливают по индивидуальному заказу. Они имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков
Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения
Углы поворота отсчитывают по направлению вращения рабочего колеса:
Прав – правого
Лев – левого вращения

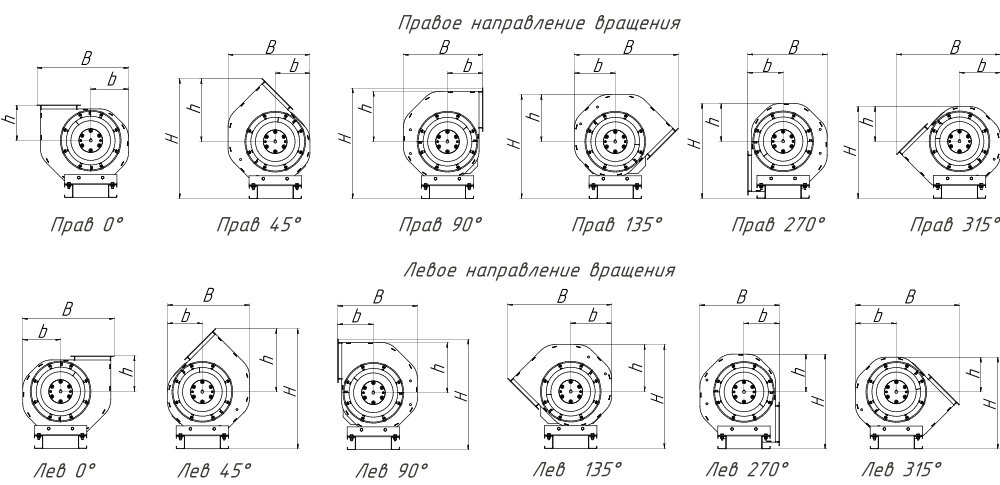

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА СПИРАЛЬНОГО КОРПУСА ВЕНТИЛЯТОРА ВР 280-46-С В СЕЙСМОСТОЙКОМ ИСПОЛНЕНИИ
Конструкция вентилятора позволяет менять угол поворота корпуса в пределах от 0 до 135 и от 270 до 315 градусов
Вентиляторы с углом поворота корпуса 180 градусов изготавливают по индивидуальному заказу. Они имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков
Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения
Углы поворота отсчитывают по направлению вращения рабочего колеса :
Прав - правого вращения
Лев - левого вращения
