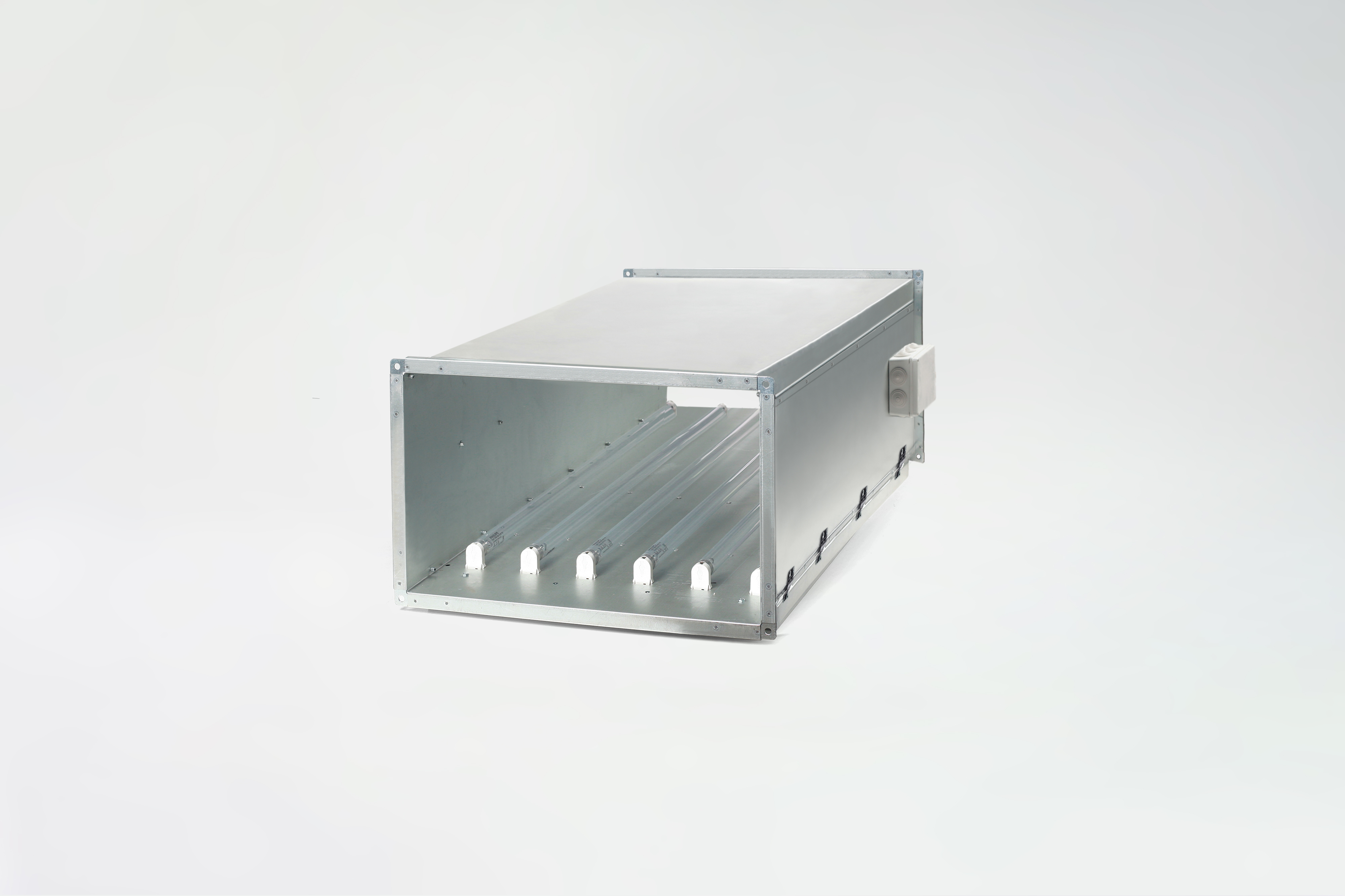

Секция ультрафиолетовой бактерицидной обработки воздуховода SUB

Модели для nanoCAD BIM Вентиляция согласованы непосредственно разработчиками nanoCAD.

Секции ультрафиолетовой бактерицидной обработки SUB обеззараживают воздух ультрафиолетовым излучением. Их устанавливают в канал систем вентиляции и кондиционирования в помещениях с повышенным риском распространения возбудителей инфекций: в больницах, детских садах, школах, в производственных корпусах и в других общественных местах.

Обрабатывать воздух секциями SUB можно в любое время даже в присутствии людей.

Секции ультрафиолетовой бактерицидной обработки SUB от НЕВАТОМ изготовлены в соответствии с требованиями пунктов 6.1 и 6.2 руководства Минздрава России Р3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях»:
- В секциях применяются разрядные ртутные бактерицидные лампы низкого давления. Колбы ламп выполнены из специального стекла, пропускающего ультрафиолетовое излучение с длиной волны 253,7 нм с максимальным бактерицидным действием. При этом колбы практически полностью исключают выход ультрафиолетового излучения с длиной волны 185 нм, образующего при взаимодействии с молекулами кислорода озон, который в высоких концентрациях может быть опасен для здоровья.
- Секции относятся к закрытым облучателям. Бактерицидный поток от ламп, которые расположены в небольшом замкнутом пространстве корпуса облучателя, не имеет выхода наружу. Такие облучатели устанавливаются после пылеуловительных фильтров в воздуховодах приточной вентиляции и применяют для обеззараживания воздуха в присутствии людей.
- В конструкции секций SUB предусмотрен концевой выключатель для защиты пользователя от случайного открытия секции с работающими лампами.
- Секции оснащены бактерицидными лампами TUV75WHO1SL/6 (Philips) или аналогичными им с потребляемой электрической мощностью 75 Вт, бактерицидным потоком 25,5–26,5 Вт и длиной волны ультрафиолетового излучения 253,7 нм.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Секции предназначены для эксплуатации при температуре окружающего воздуха от +5 до +40 °С и относительной влажности воздуха не выше 80% (при температуре +25 °С) в условиях, соответствующих 3-й категории размещения по ГОСТ 15150. Для обеспечения максимальной эффективности обеззараживания температура перемещаемого воздуха должна находиться в пределах от +15 до +35 °С (при более холодном воздухе рекомендуется обеспечить его дополнительный нагрев).
- Ультрафиолетовые бактерицидные секции изготавливают по ТУ 28.25.14-013-58769768-2020
- Декларация о соответствии: ЕАЭС N RU Д-RU.HB27.B.07773/20
- Гарантийный срок составляет 18 месяцев

КОНСТРУКЦИЯ

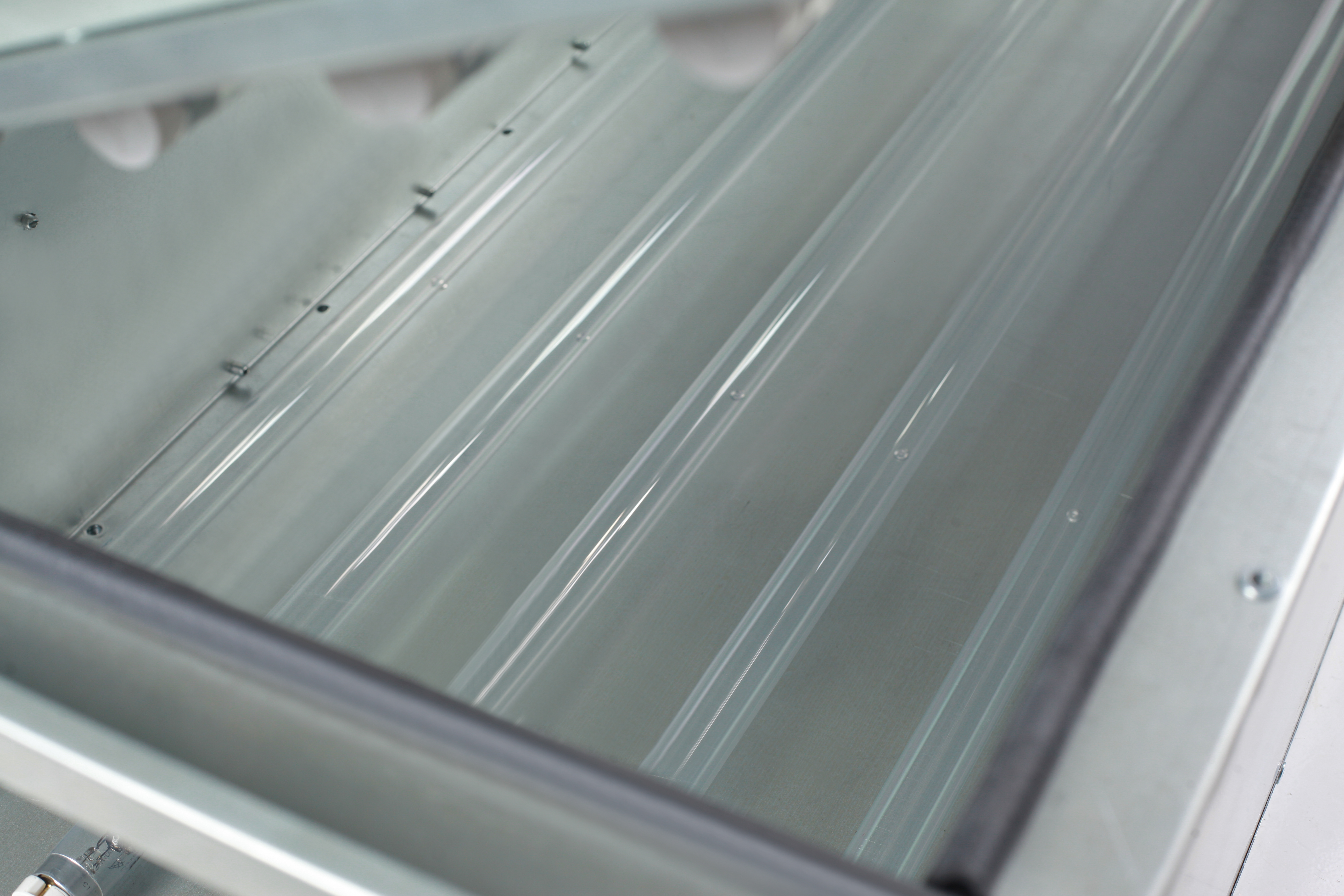

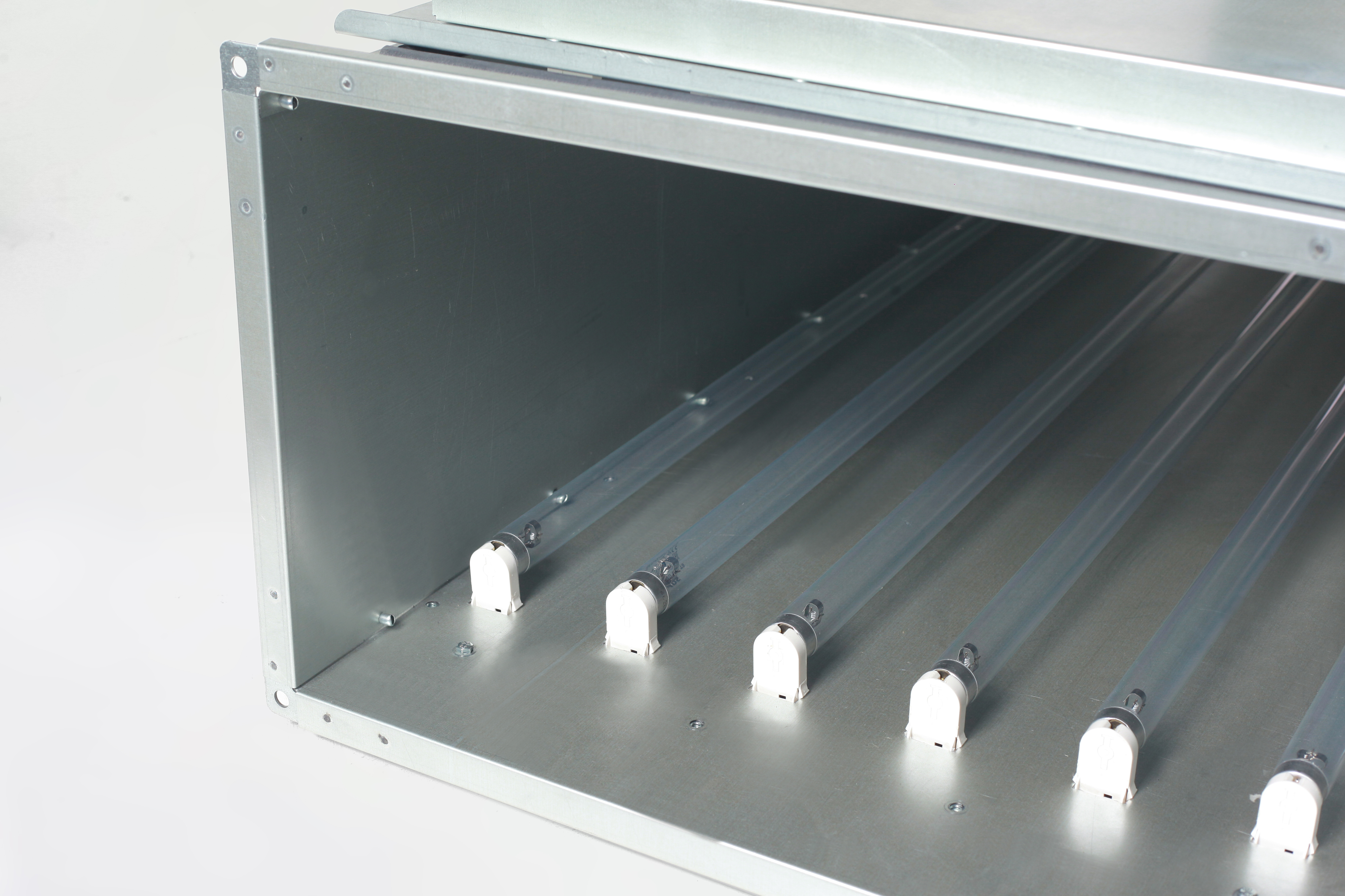

Внутри секции параллельно линии движения воздуха установлены бактерицидные лампы. Вентиляторы, установленные в вентсети, нагнетают поток воздуха через отверстие внутри секции, где воздух, облучаясь бактерицидными лампами, обеззараживается и выбрасывается наружу.

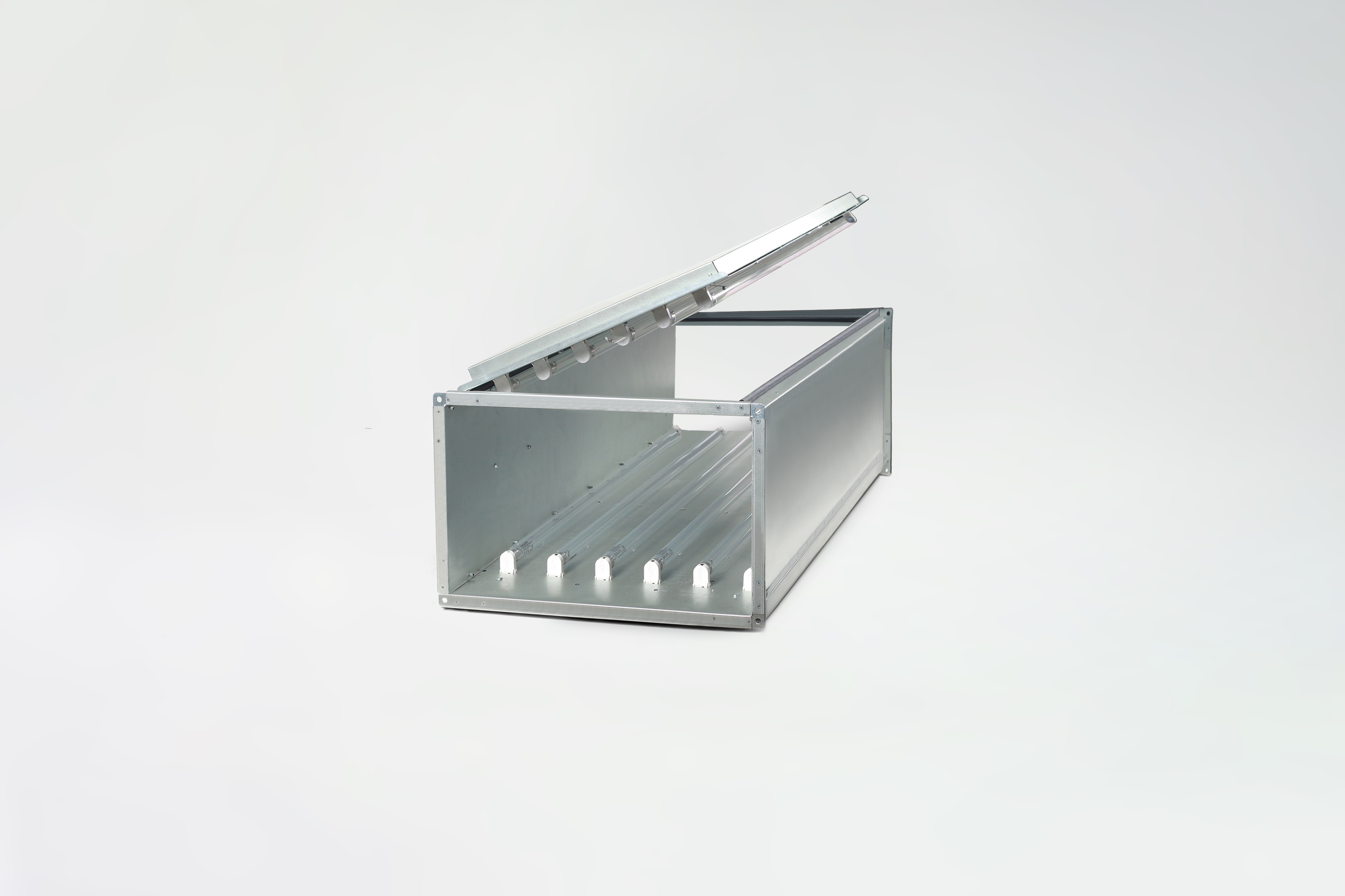

В конструкции секции предусмотрен концевой выключатель для защиты пользователя от случайного открытия секции с работающими лампами. Для доступа к лампам в секции предусмотрена быстросъемная откидная крышка, закрываемая гайками-барашками.

По просьбе заказчика НЕВАТОМ может дополнительно укомплектовать секции блоком контроля работы ламп BKL (далее по тексту – BKL). BKL подключают в разрыв цепи между щитом управления и распаечной коробкой секции.

Блок контроля выполняет следующие функции:
- Счетчик времени работы ламп. Учитывает наработку ламп и сигнализирует при достижении лампами ресурса, предварительно заданного при установке новых ламп
- Контроль работоспособности ламп и ЭПРА (электронный пускорегулирующий аппарат). Позволяет контролировать работоспособность ламп и электронных пускорегулирующих аппаратов, отвечающих за работу бактерицидных ламп
- Сигнализация аварийных режимов работы. Конструкция блока контроля работы ламп позволяет подключить внешнюю визуальную сигнализацию аварийных режимов, информирующую о нарушениях в работе как ламп, так и секции. В качестве визуального устройства сигнализации используют светодиодные лампы.
