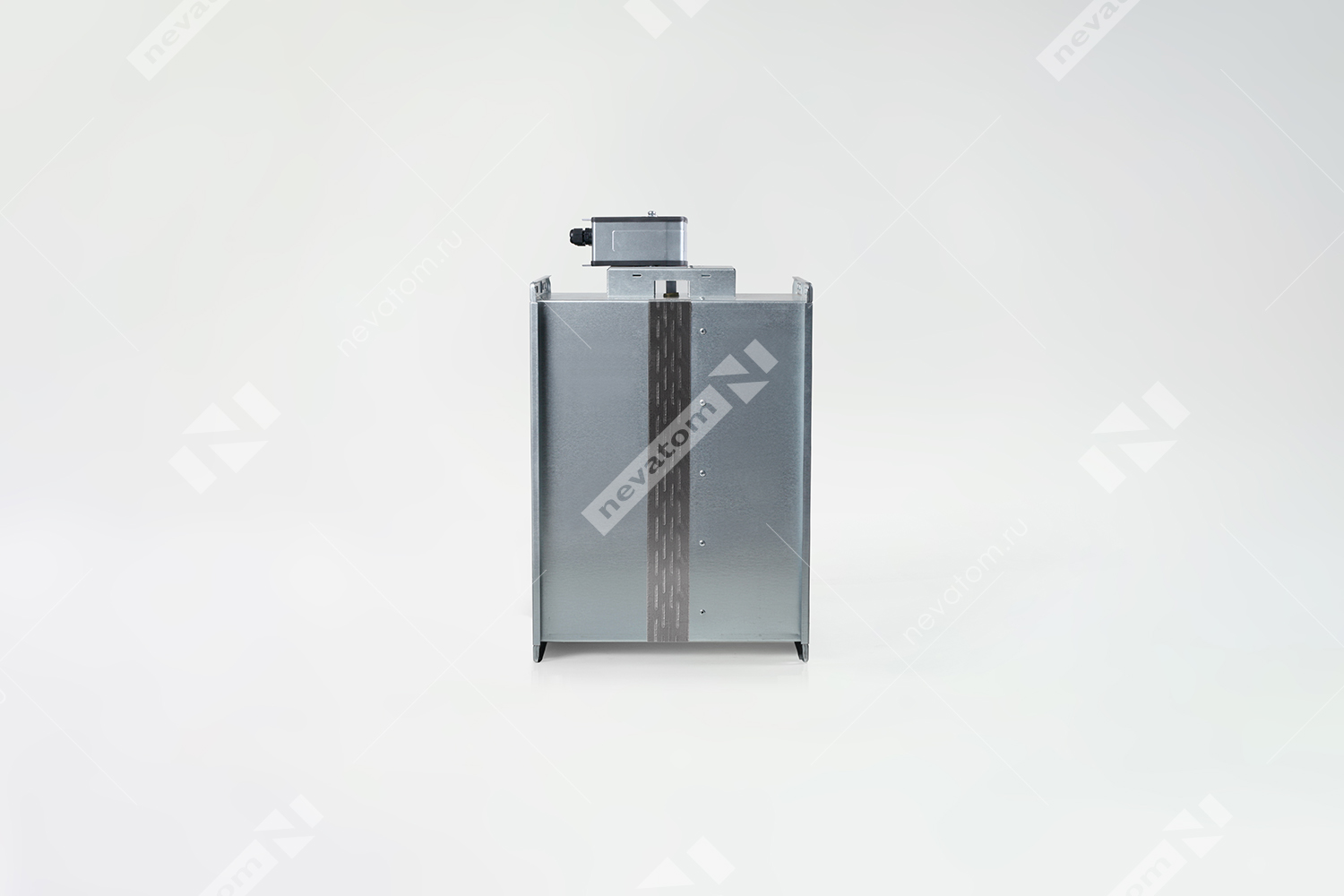

Клапан противопожарный нормально закрытый KPNZ

Соответствует BIM-стандарту 2.0
Описание

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

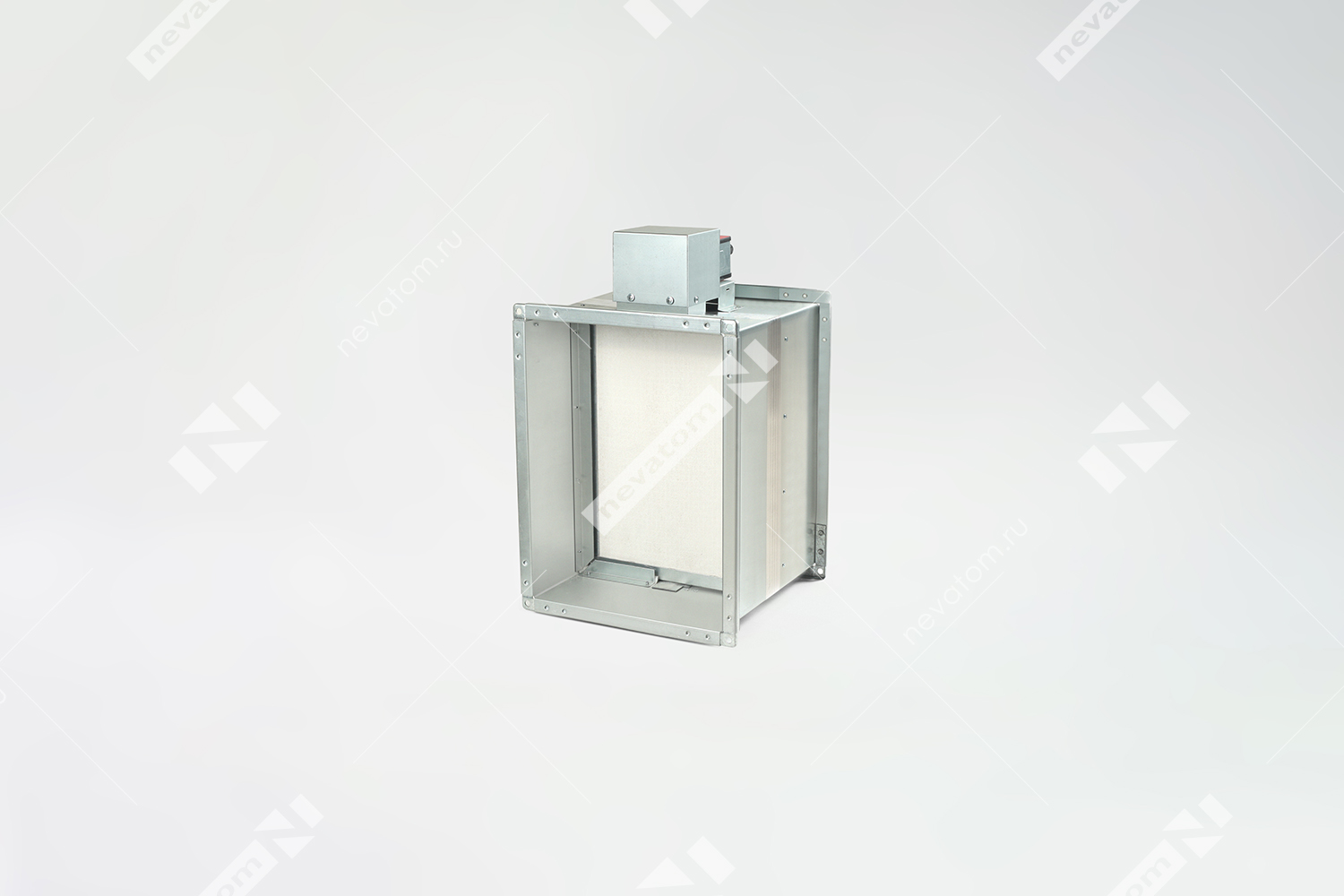

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 60

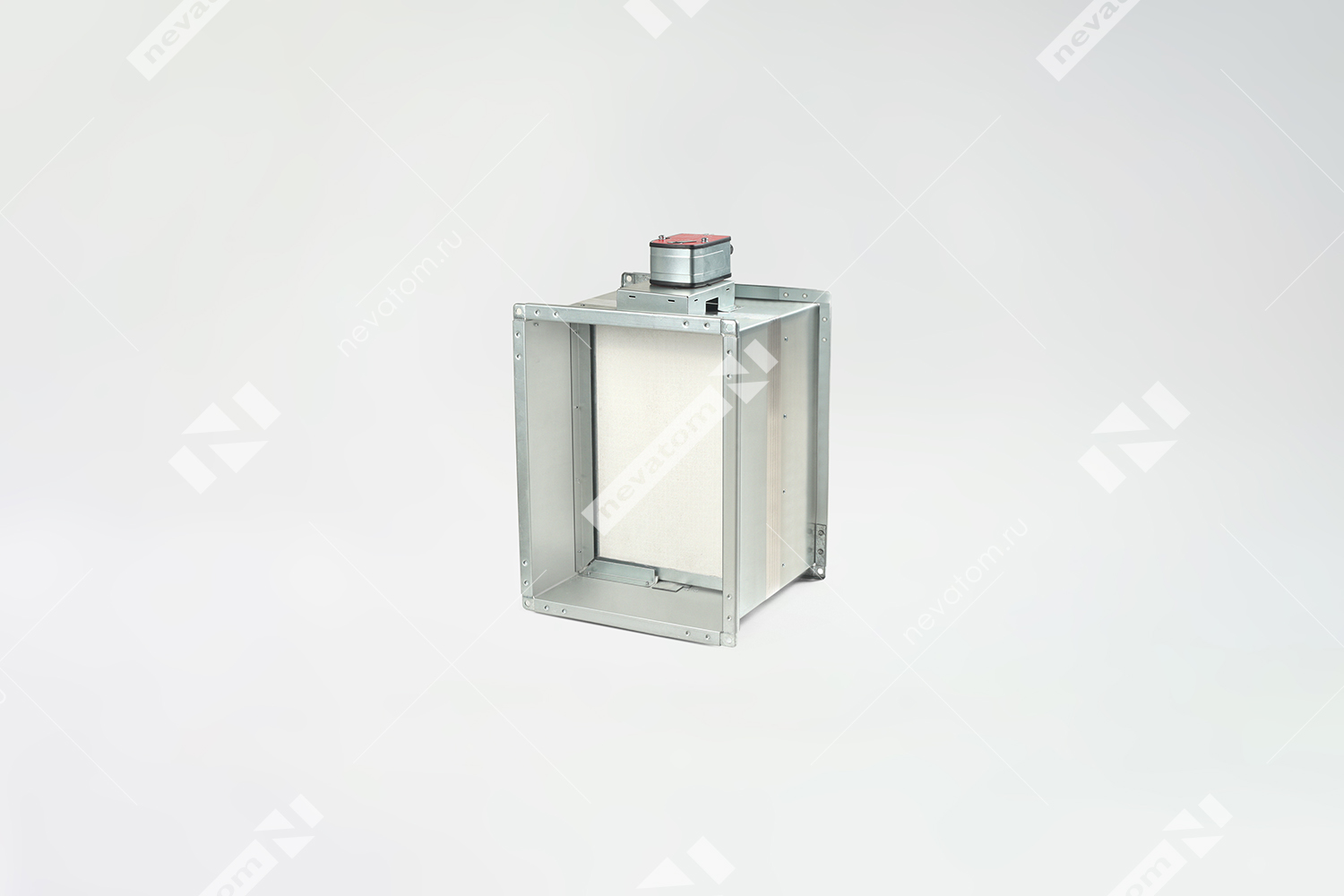

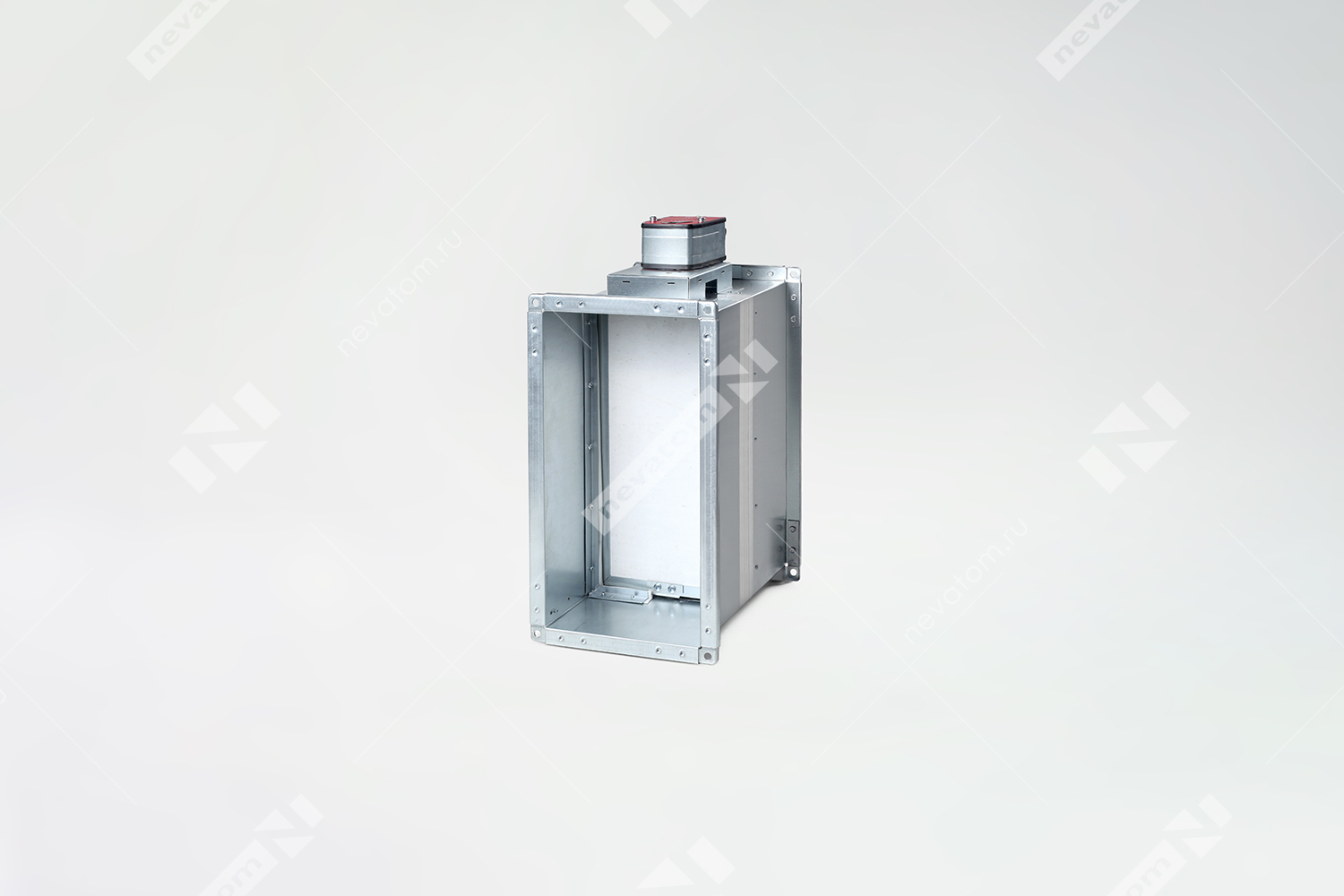

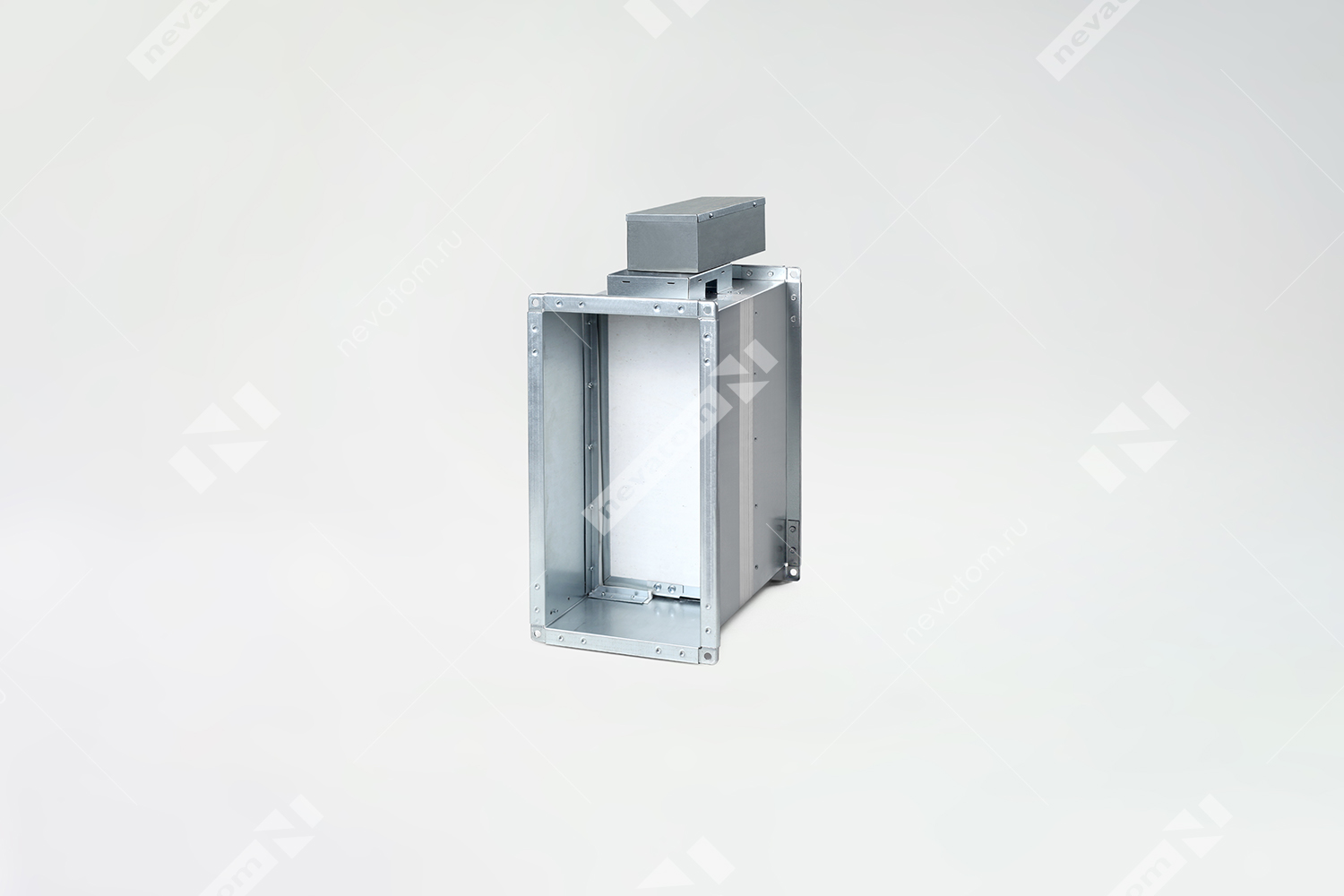

ПРЯМОУГОЛЬНЫЕ
Для клапанов используют электромеханический привод без возвратной пружины.

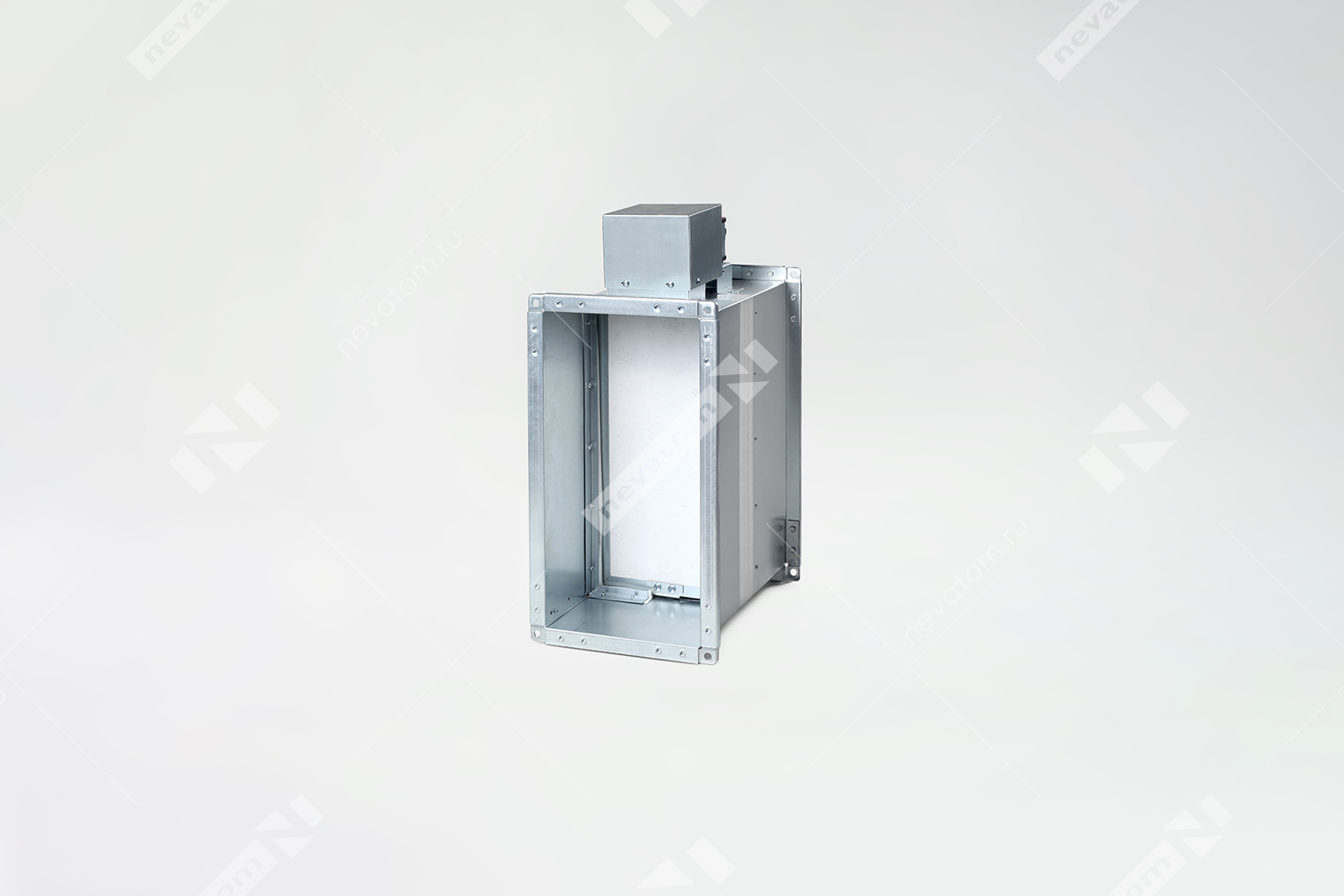

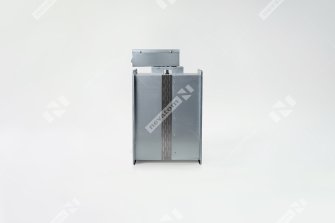

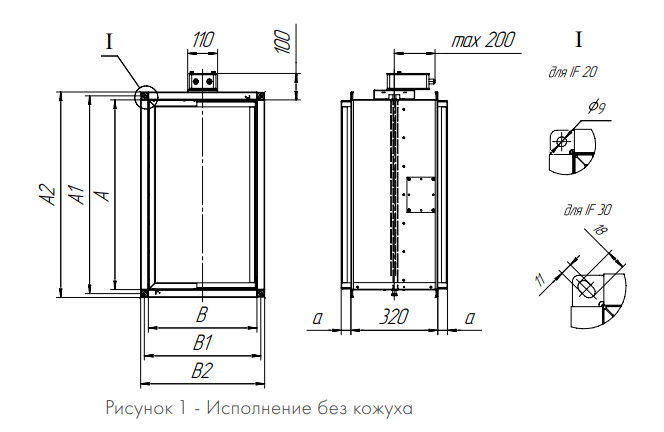

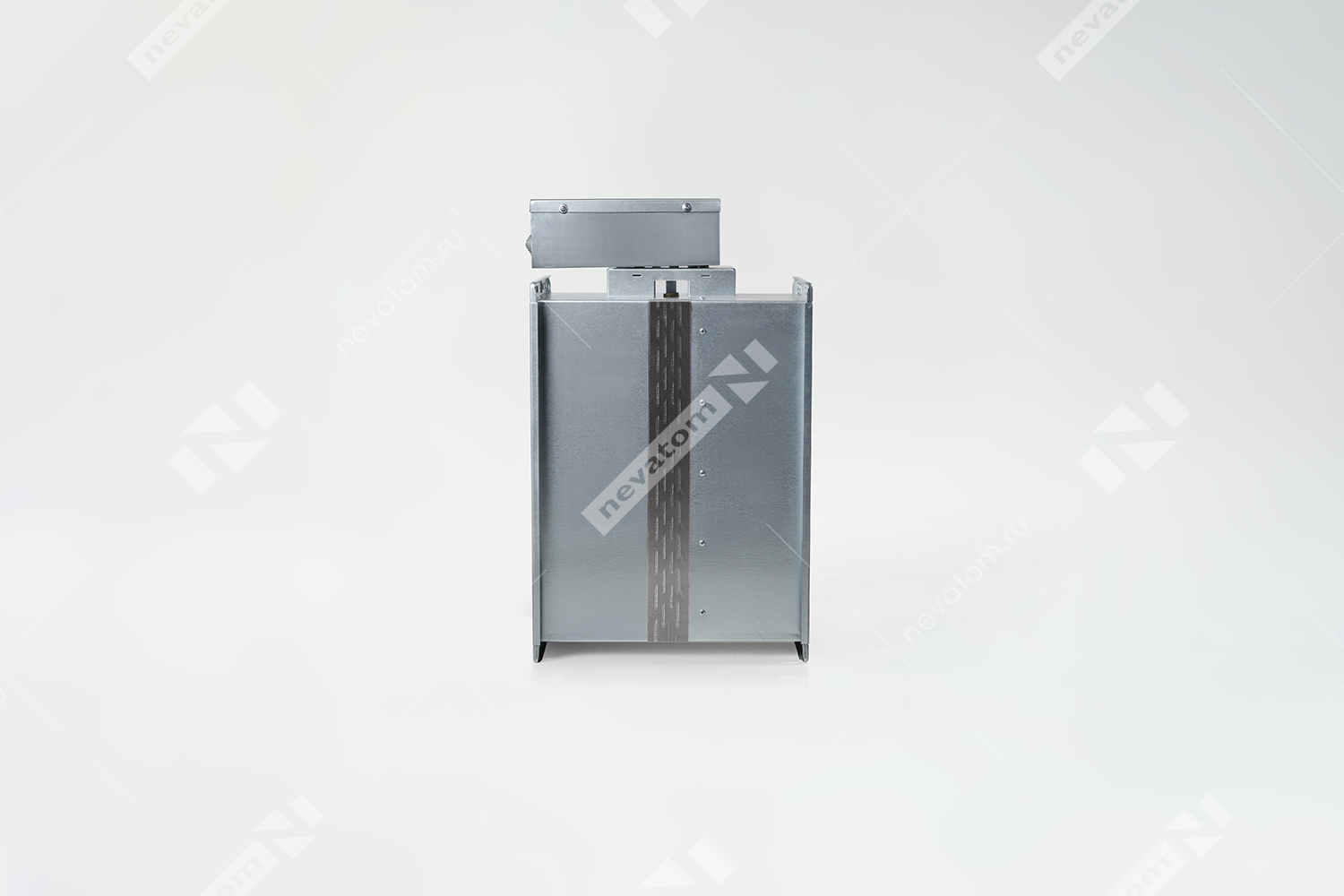

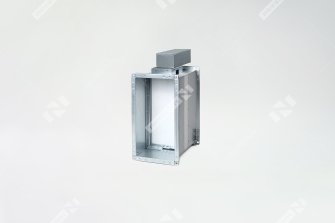

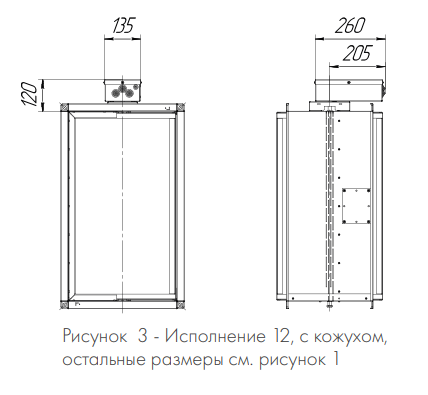

Клапаны противопожарные нормально закрытые однолопаточные KPNZ прямоугольного сечения с приводом MN:
Максимальный и минимальный размеры клапана:
по стороне A - 150-1500 мм
по стороне B - 150-1000 мм
Гидравлический диаметр не должен превышать 1000 мм.

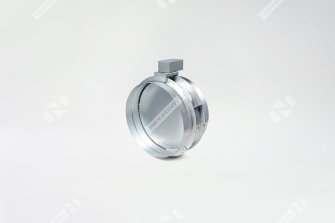

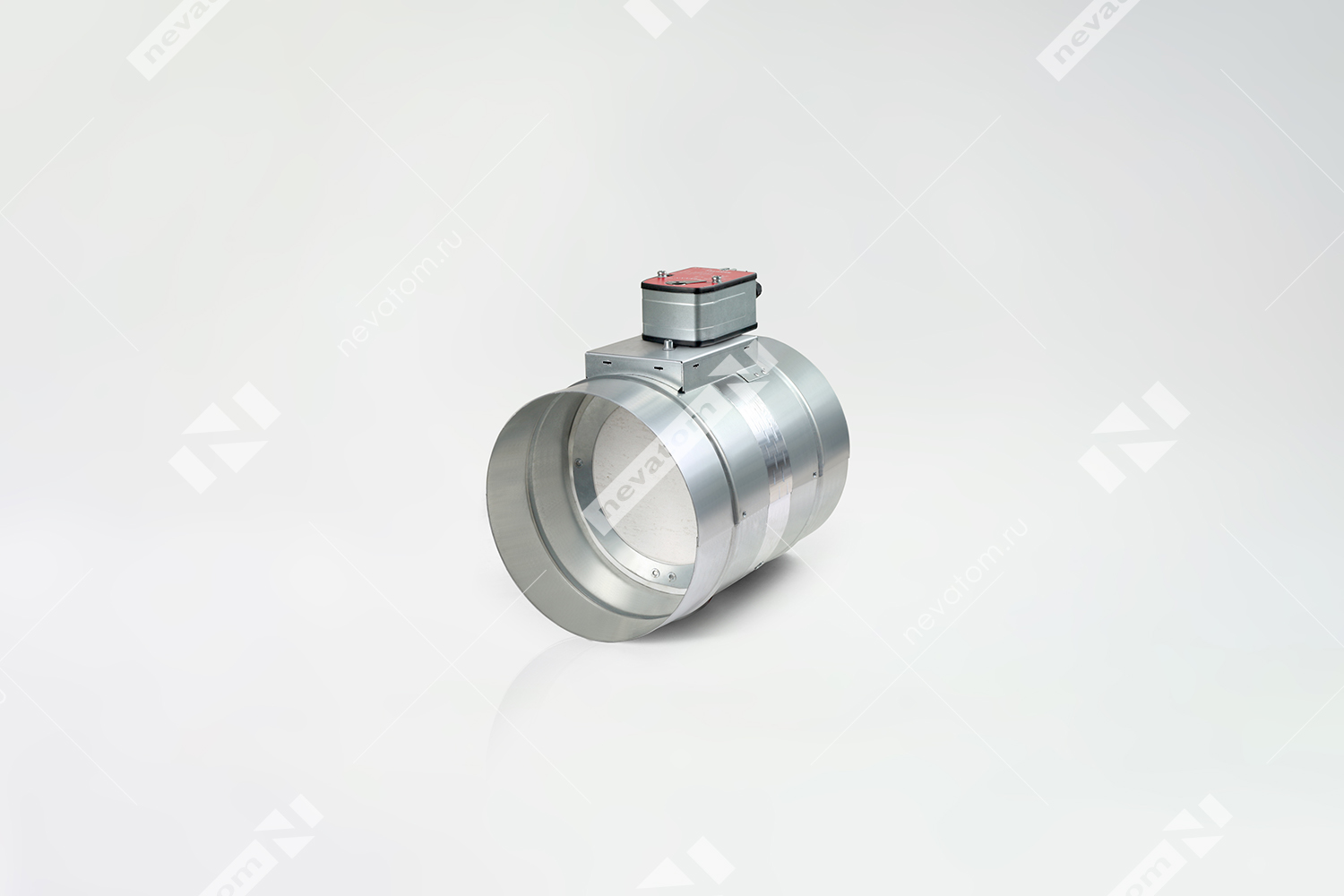

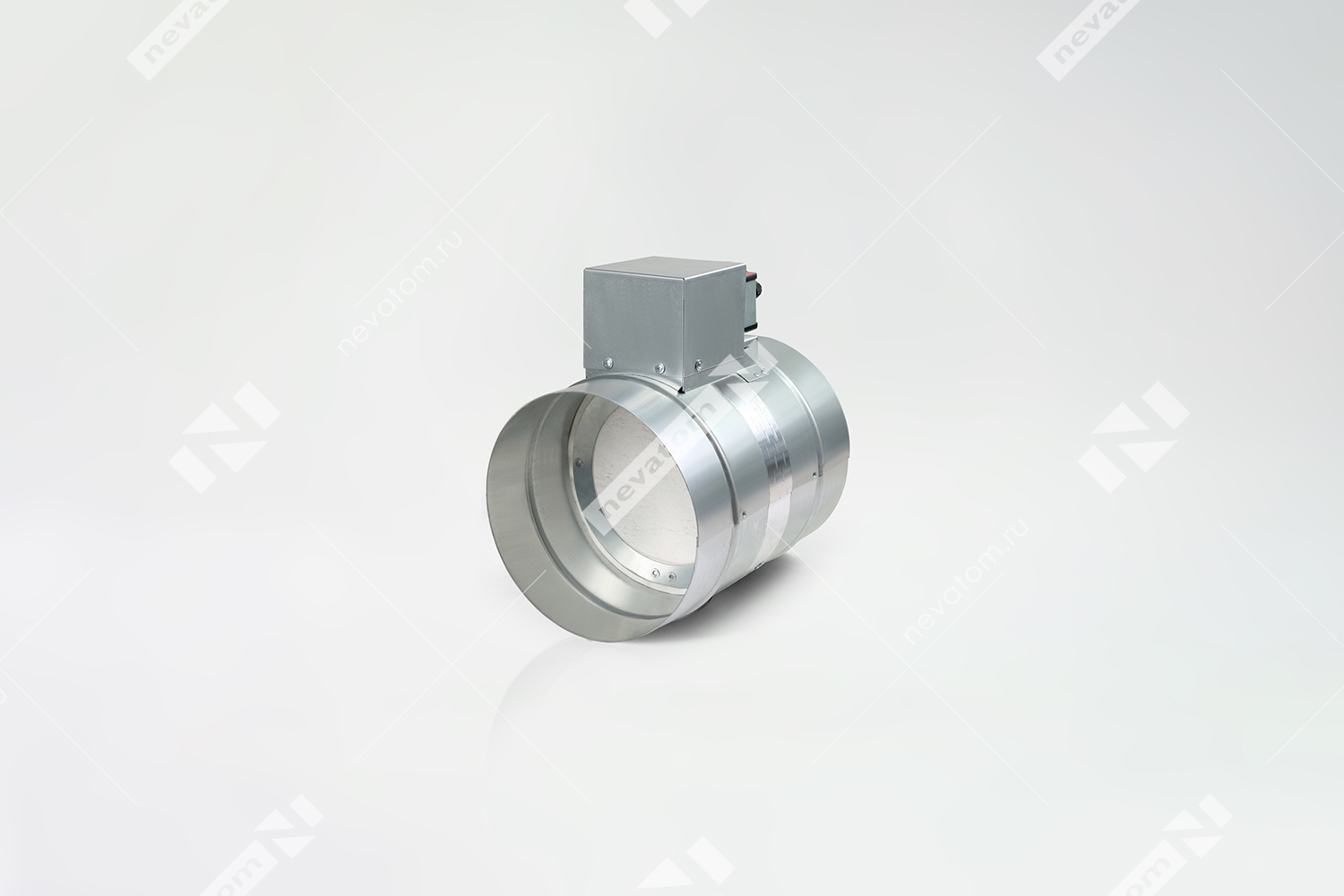

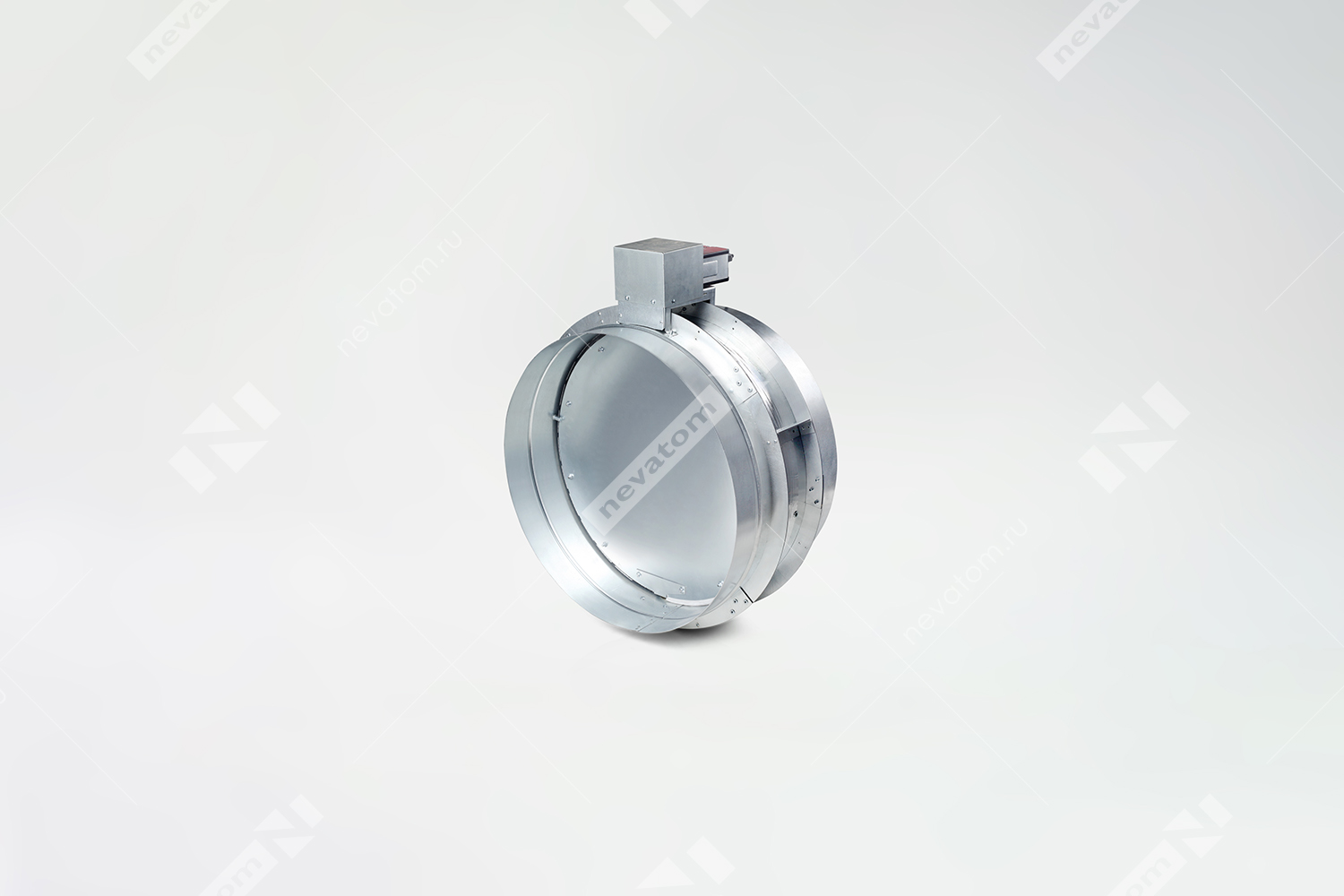

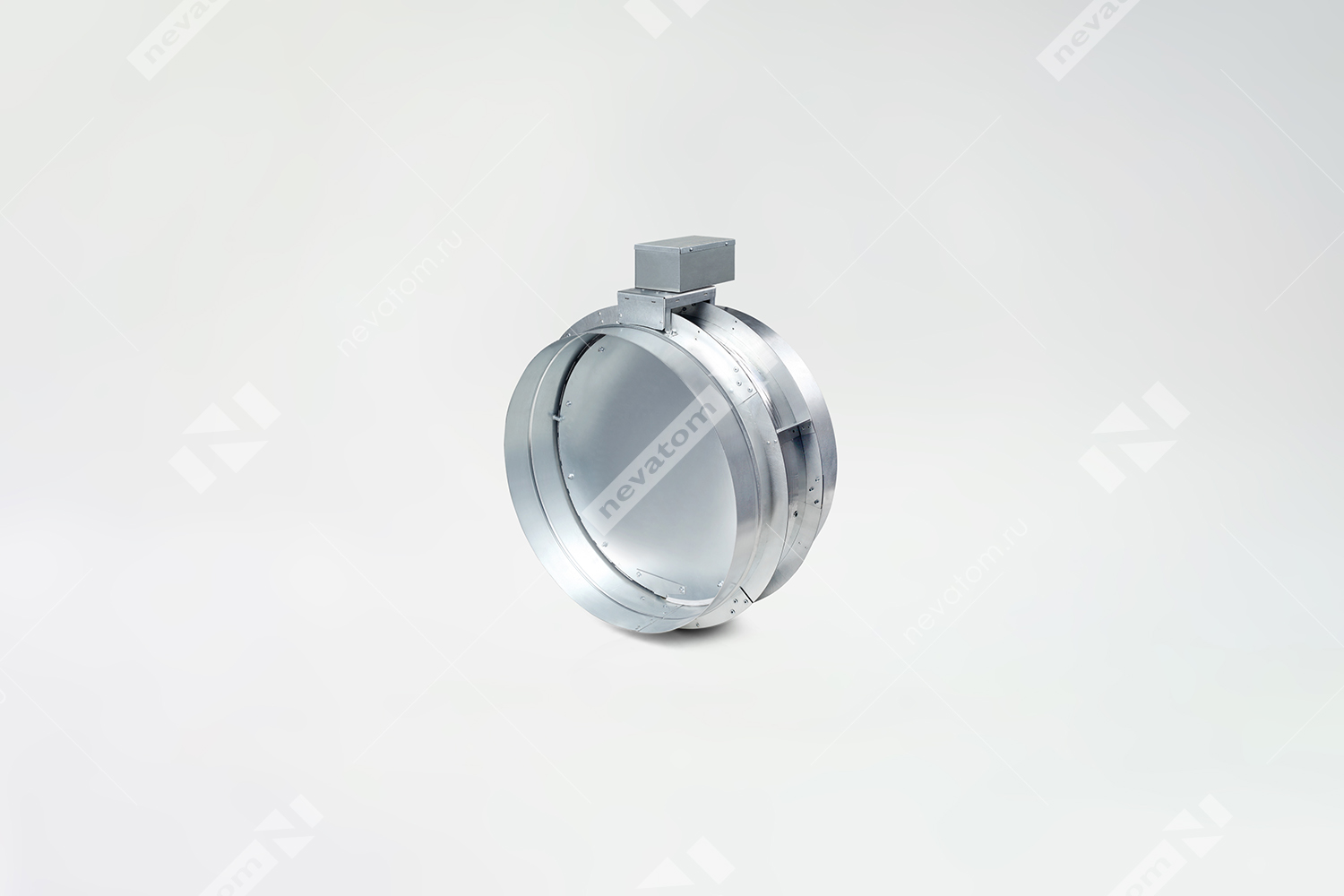

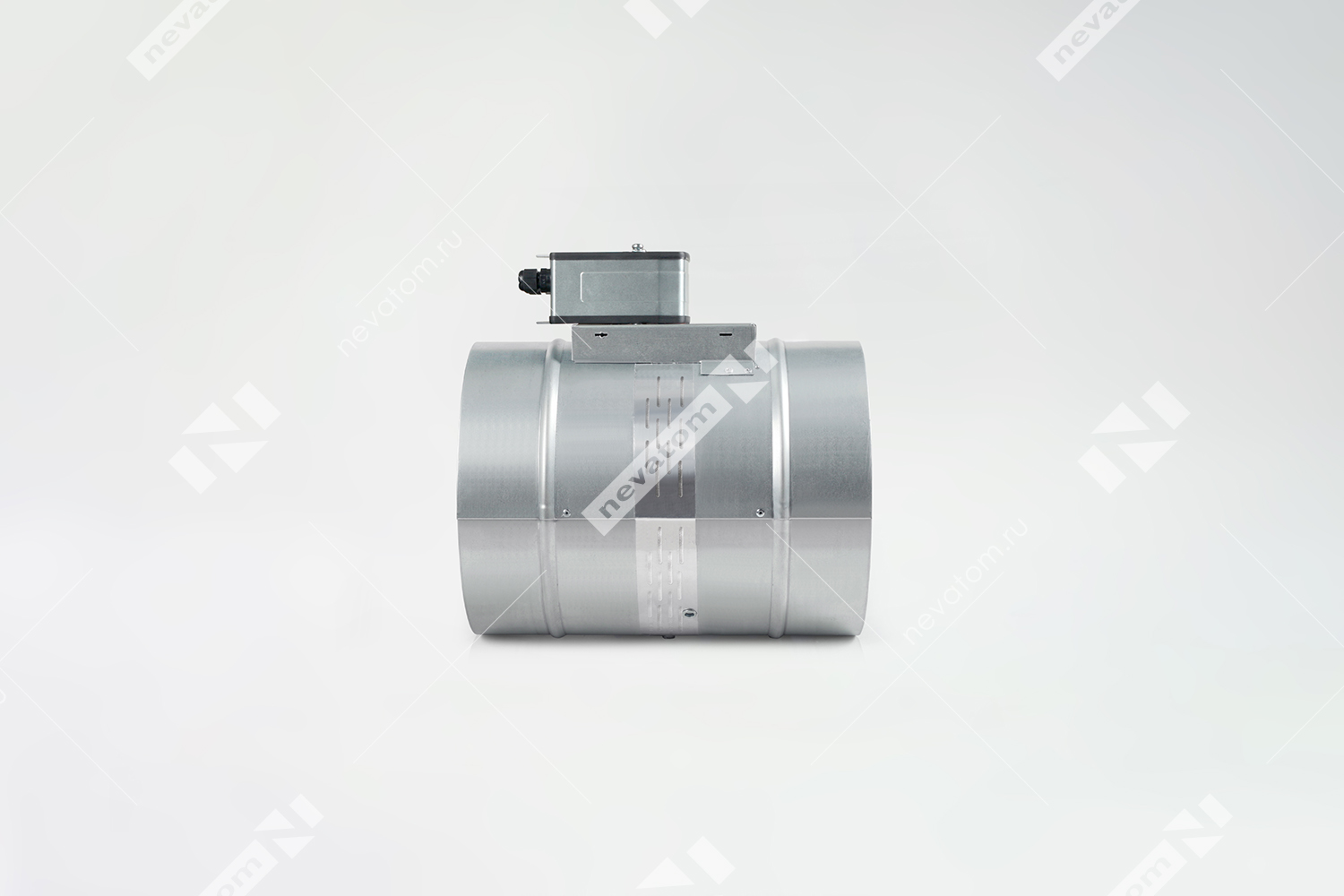

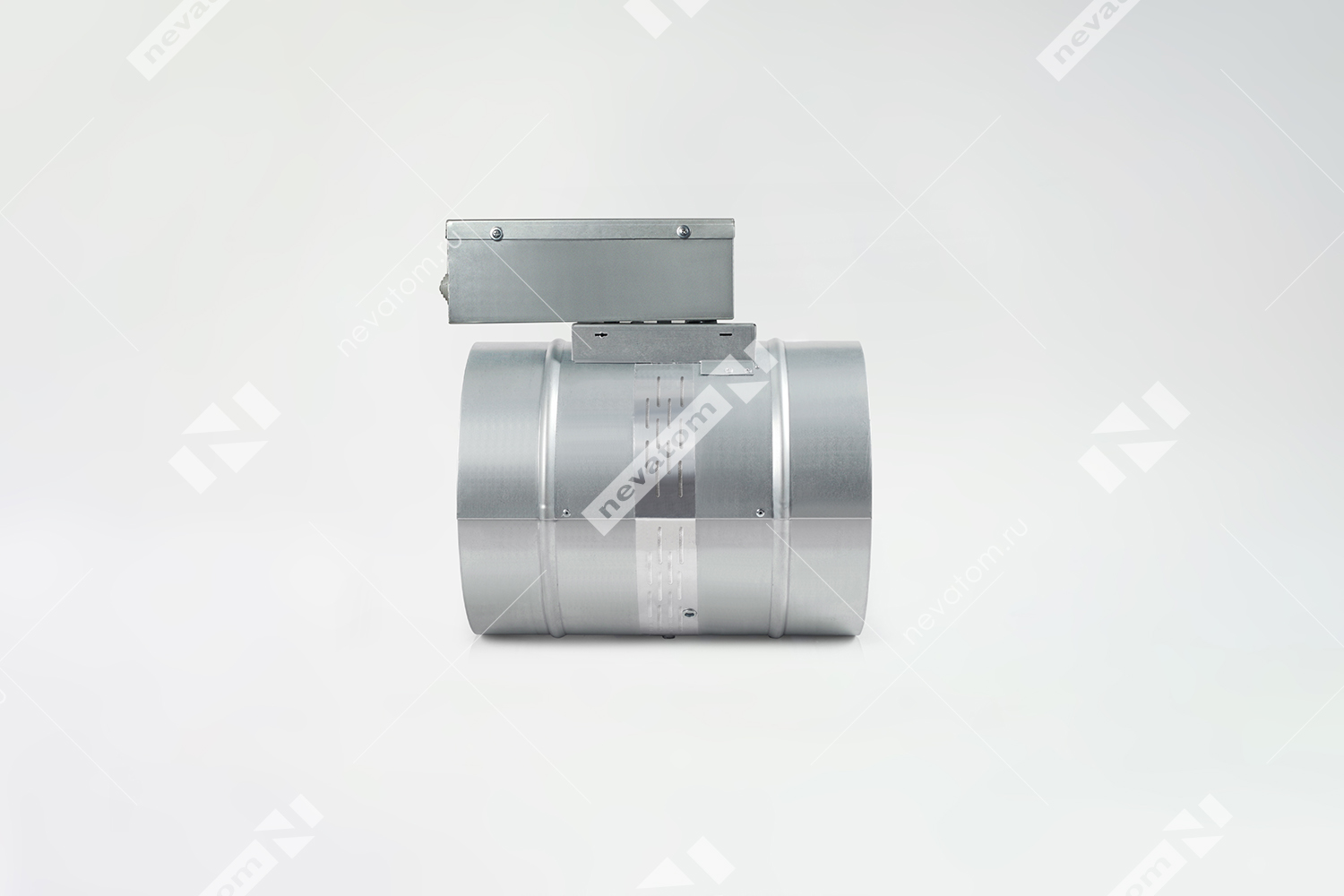

КРУГЛЫЕ
Для клапанов используют электромеханический привод без возвратной пружины

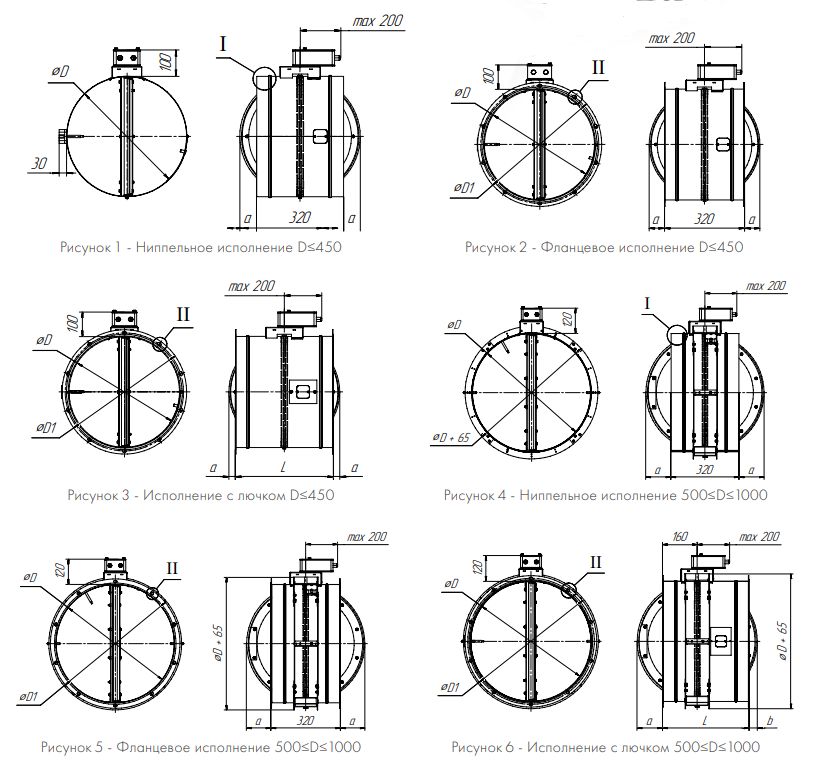

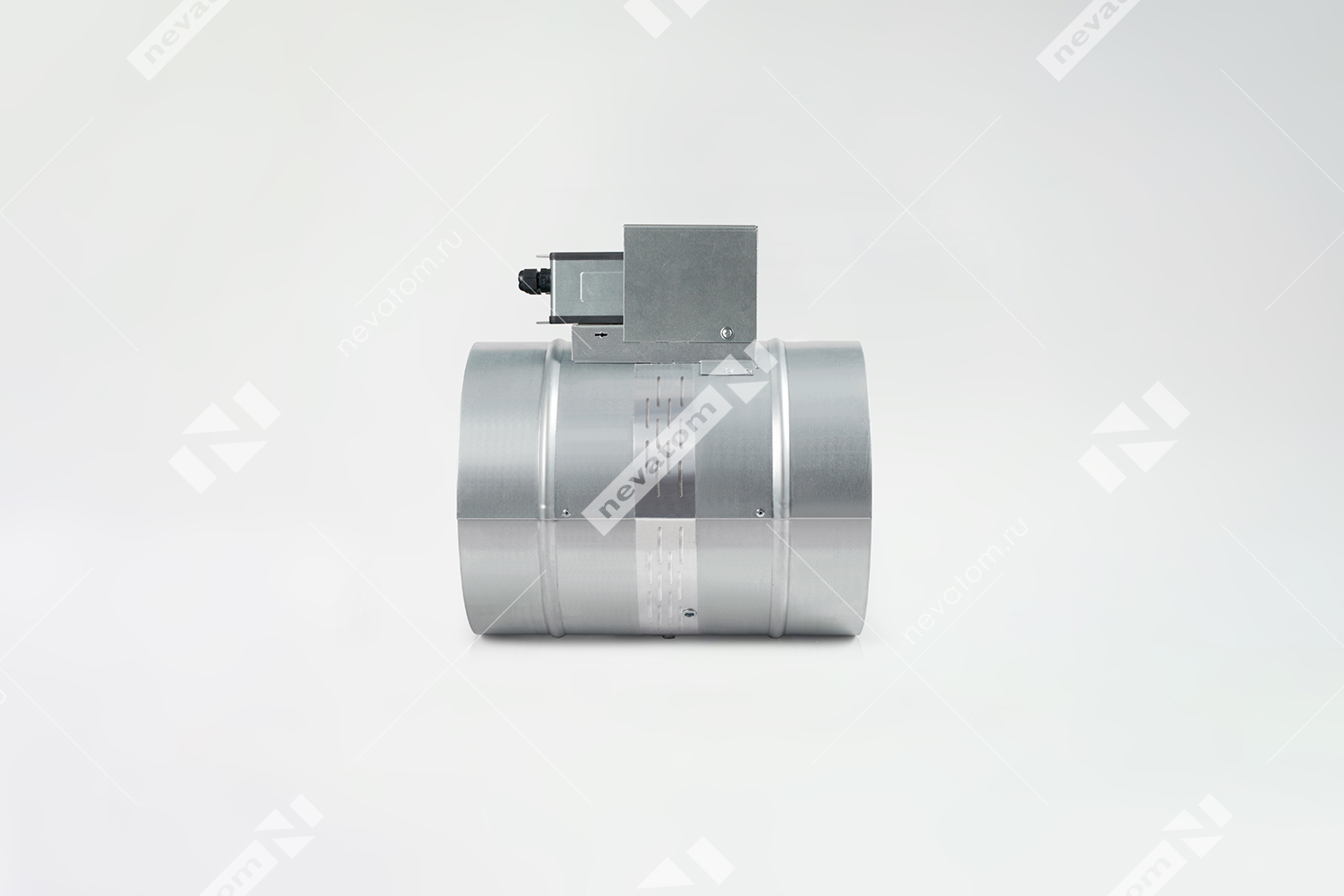

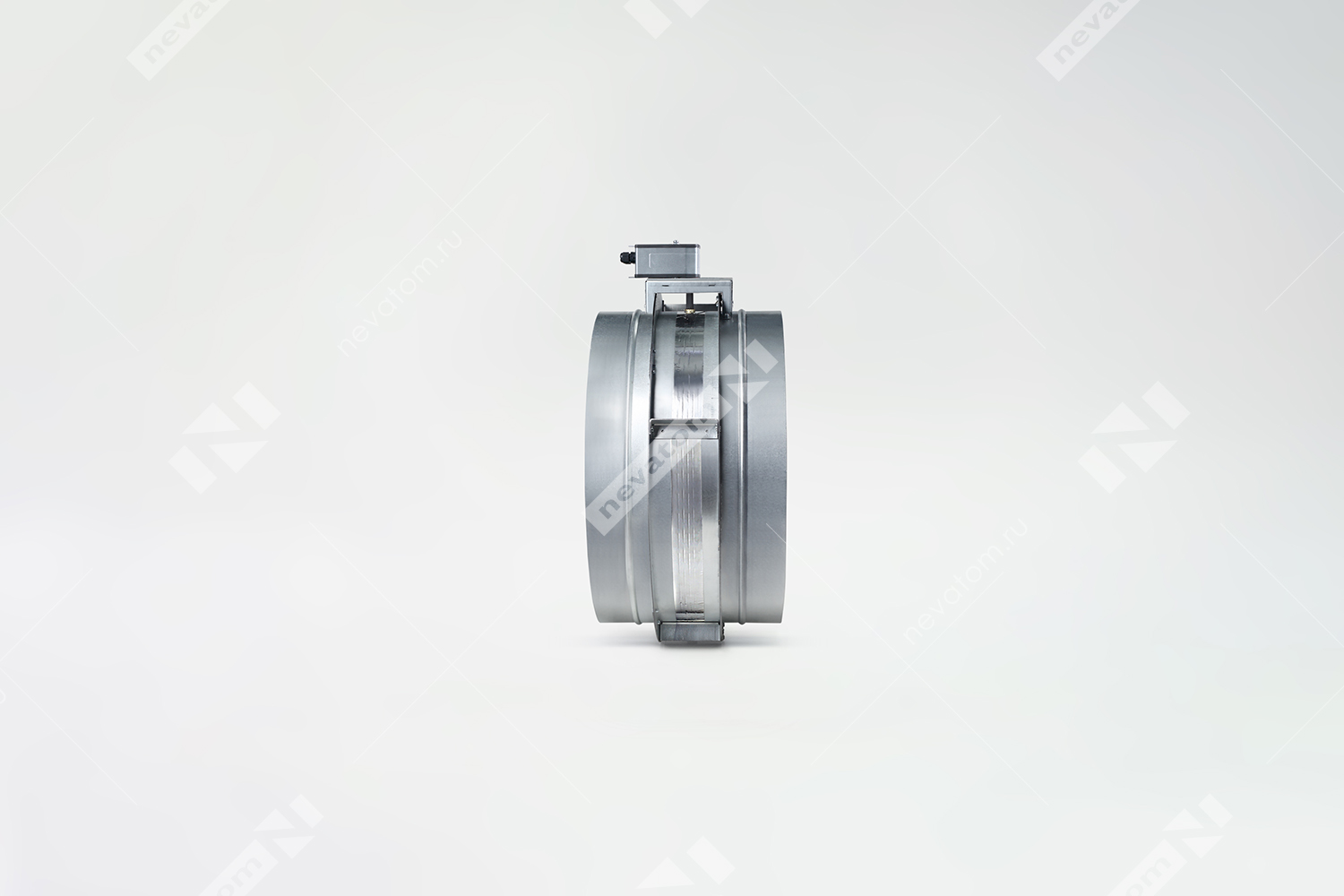

Клапаны противопожарные нормально закрытые KPNZ круглого сечения с приводом MN:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1250 мм

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 90

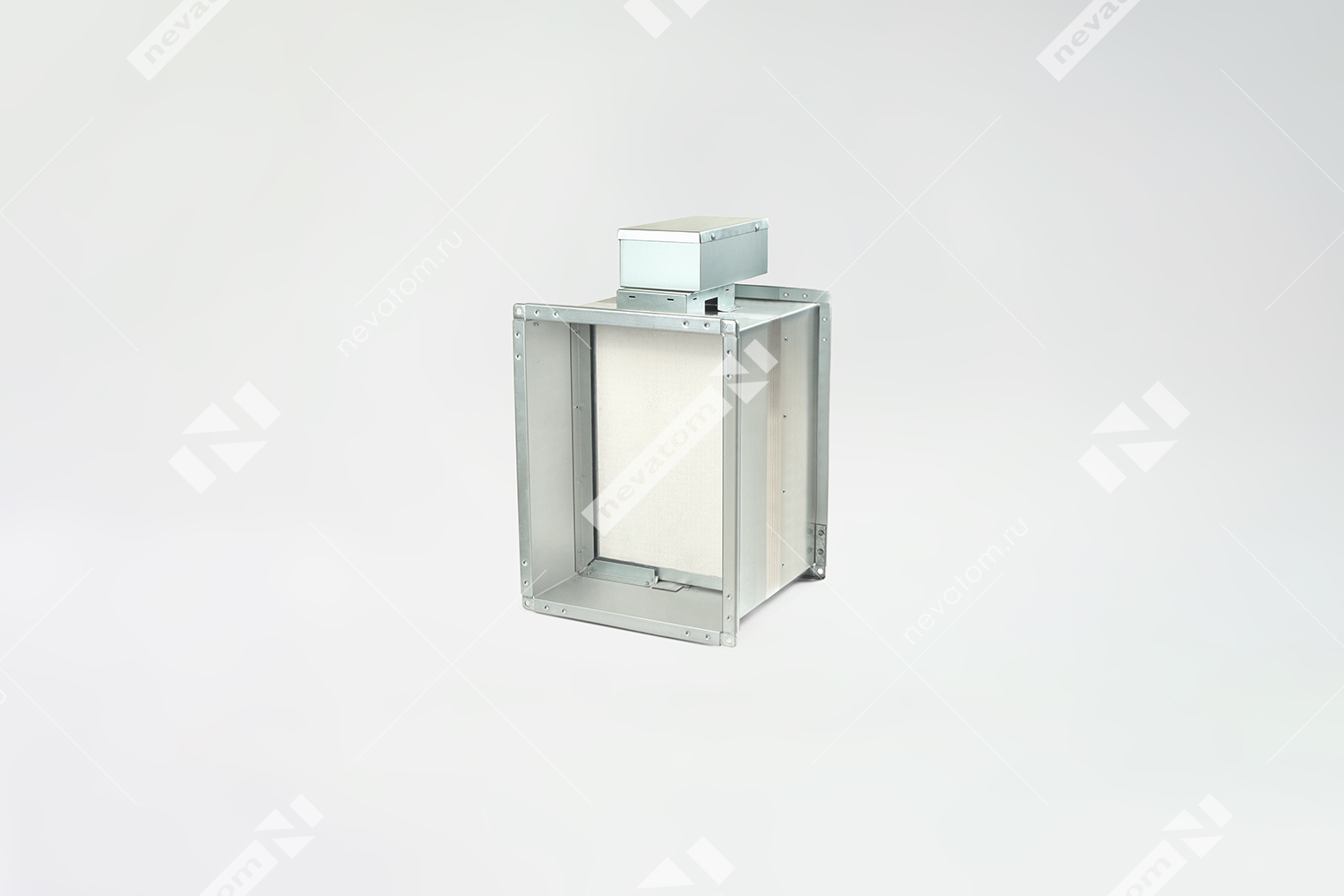

ПРЯМОУГОЛЬНЫЕ
Для клапанов используют электромеханический привод без возвратной пружины.

Клапаны противопожарные нормально закрытые однолопаточные KPNZ прямоугольного сечения с приводом MN:
Максимальный и минимальный размеры клапана:
по стороне A - 150-1500 мм
по стороне B - 150-1000 мм
Гидравлический диаметр не должен превышать 1000 мм.

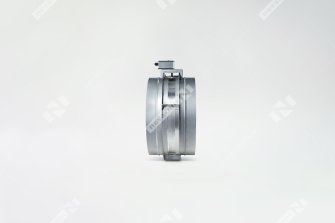

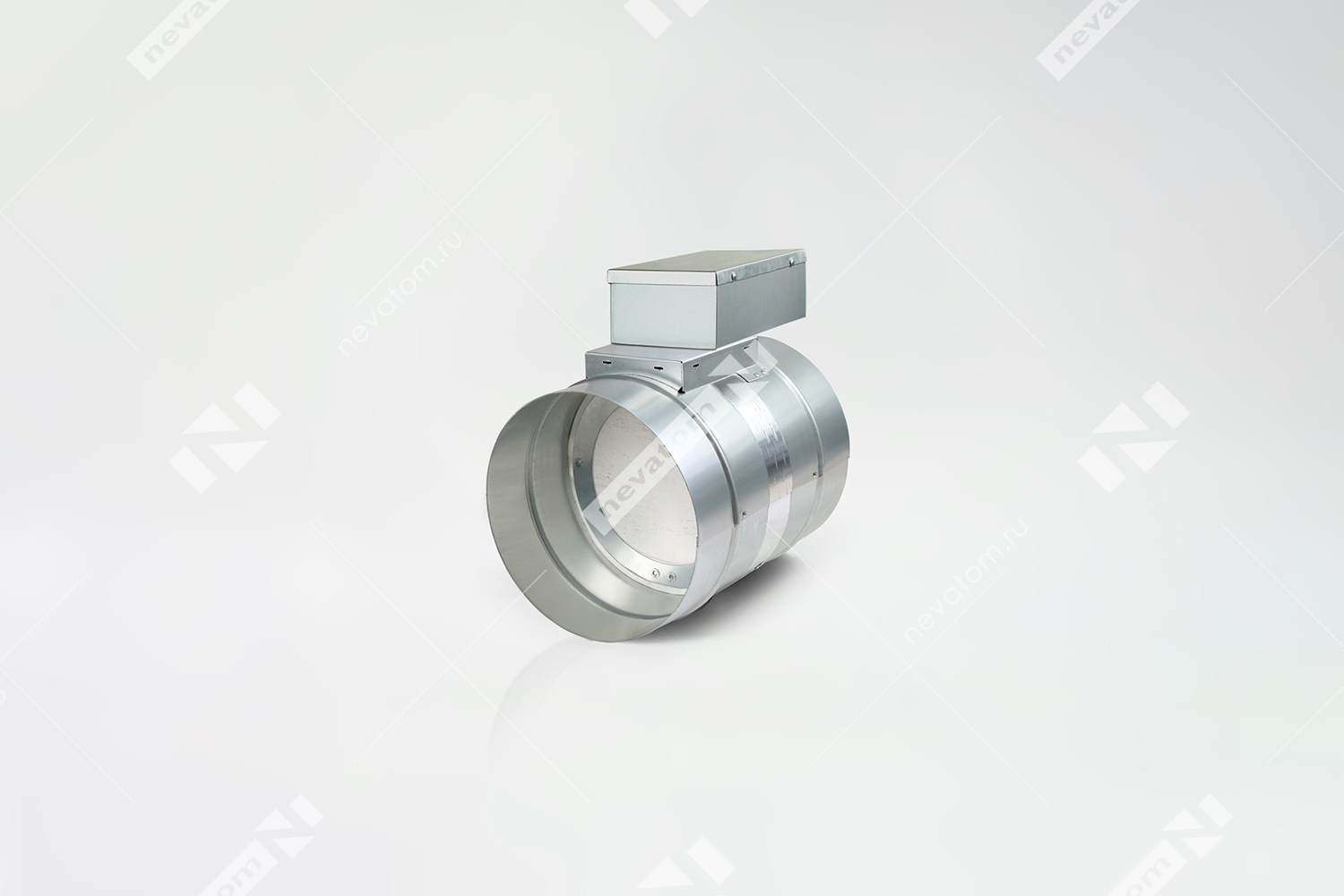

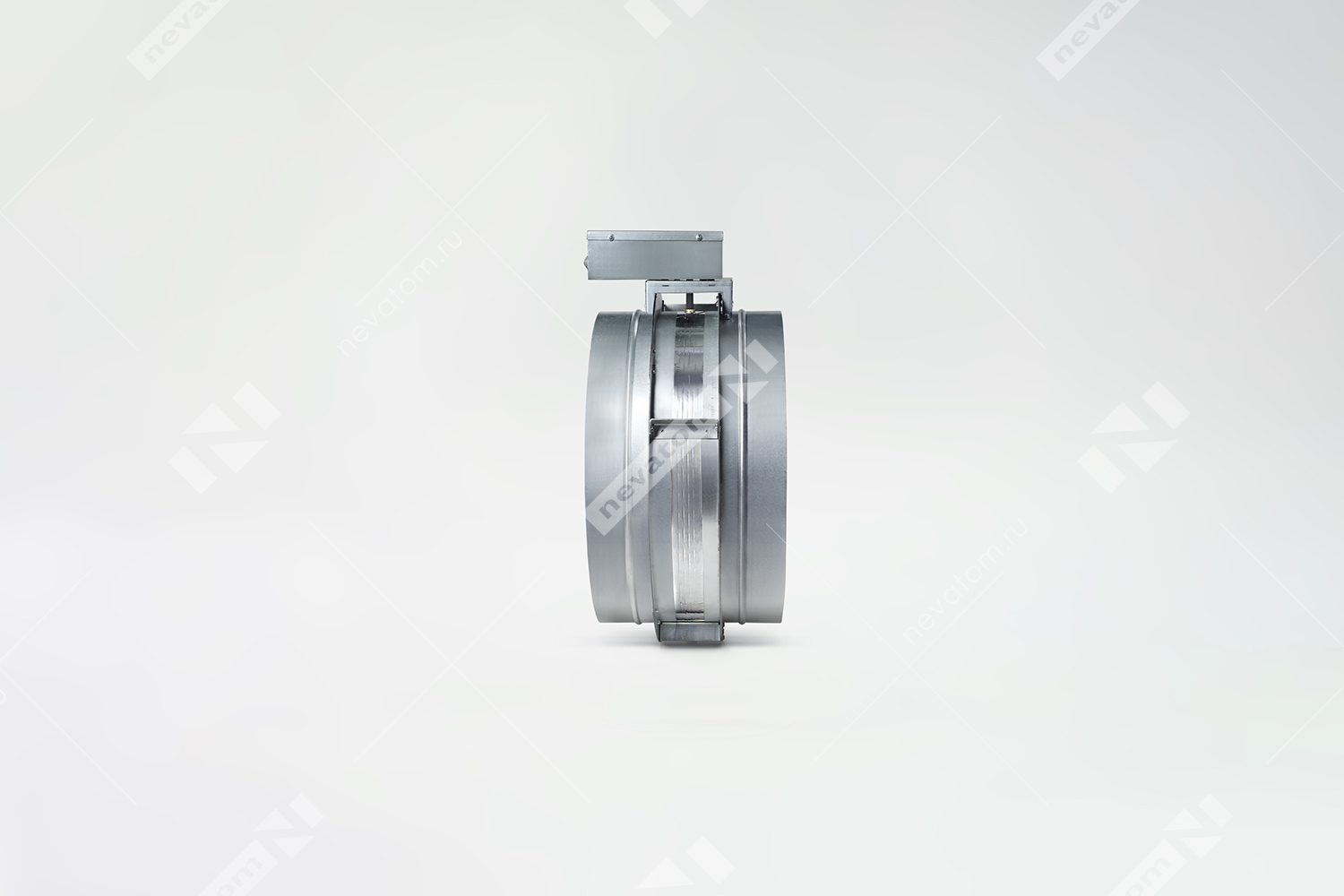

КРУГЛЫЕ
Для клапанов используют электромеханический привод без возвратной пружины.

Клапаны противопожарные нормально закрытые KPNZ круглого сечения с приводом MN:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1250 мм

Параметры
Категория
Отопление, вентиляция и кондиционирование
Категория
Оборудование вентиляции и кондиционирования
Материал
Сталь оцинкованная
