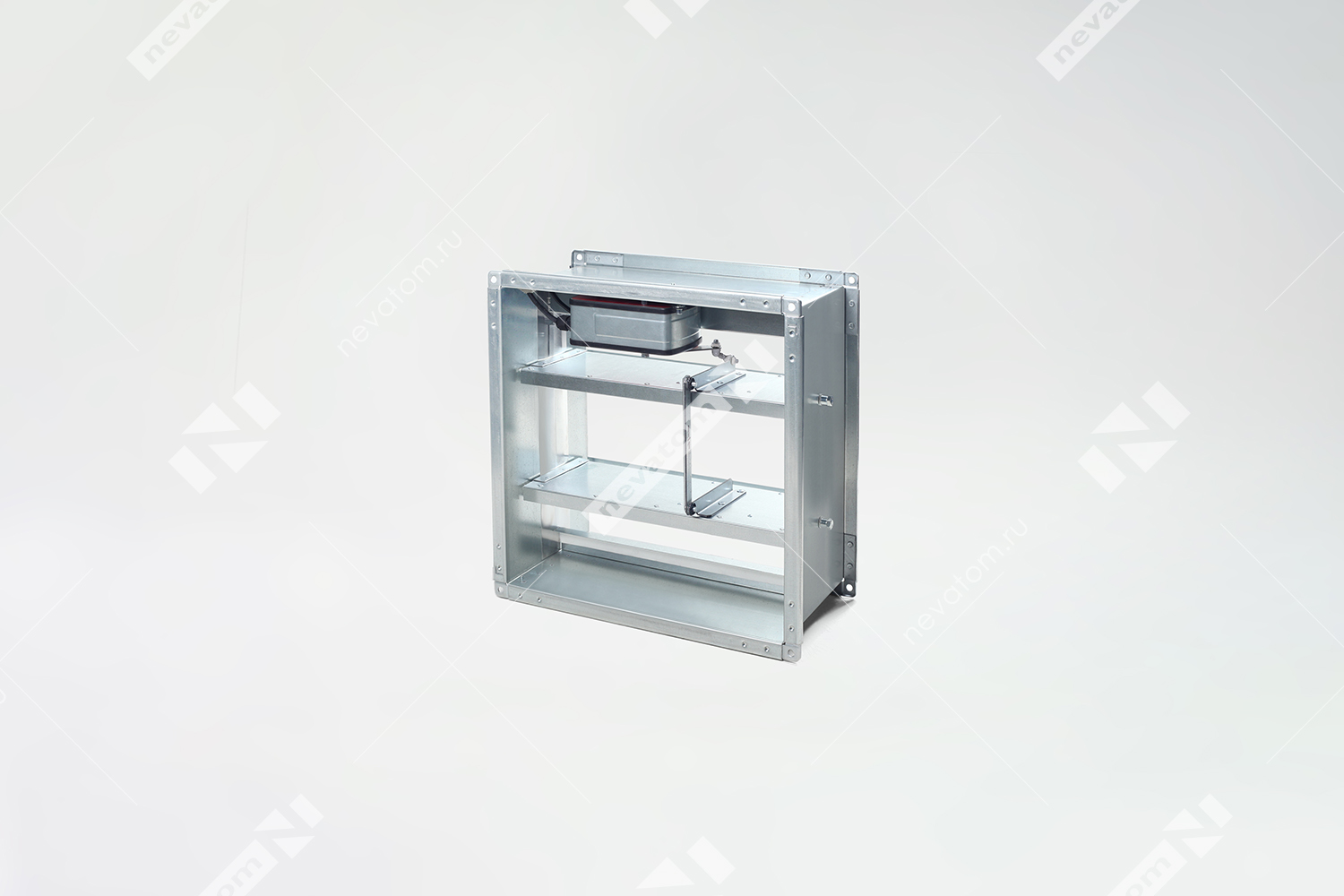

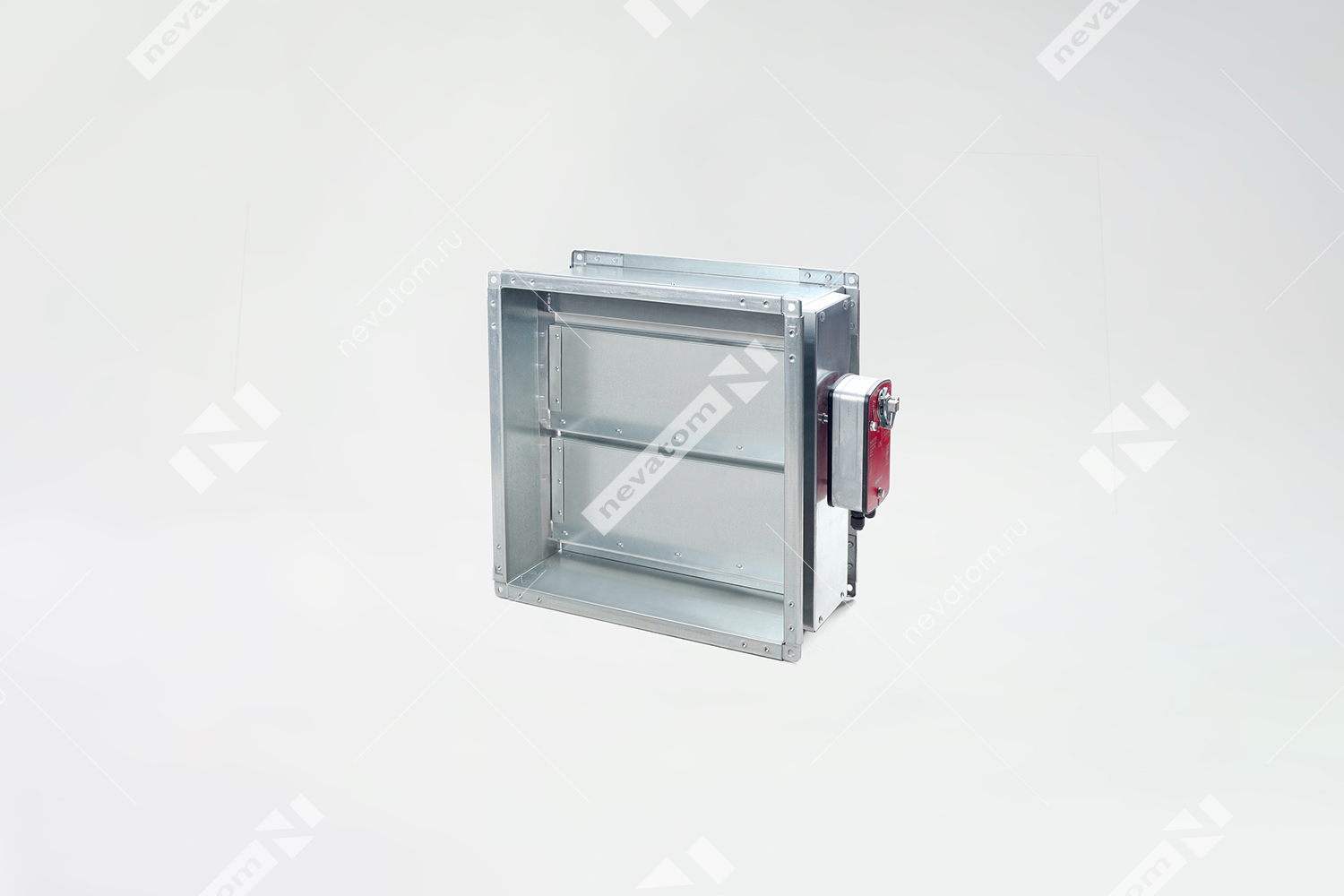

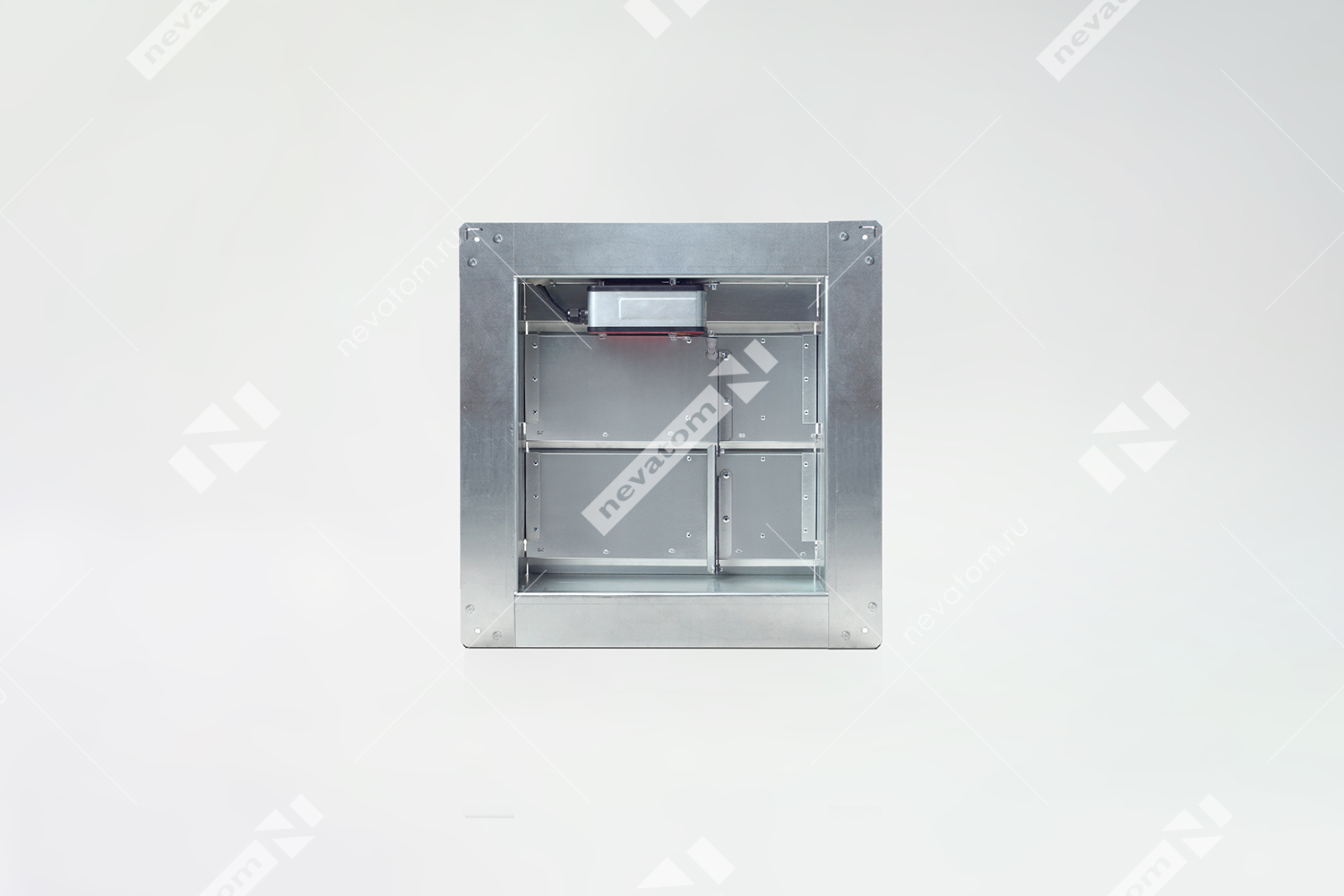

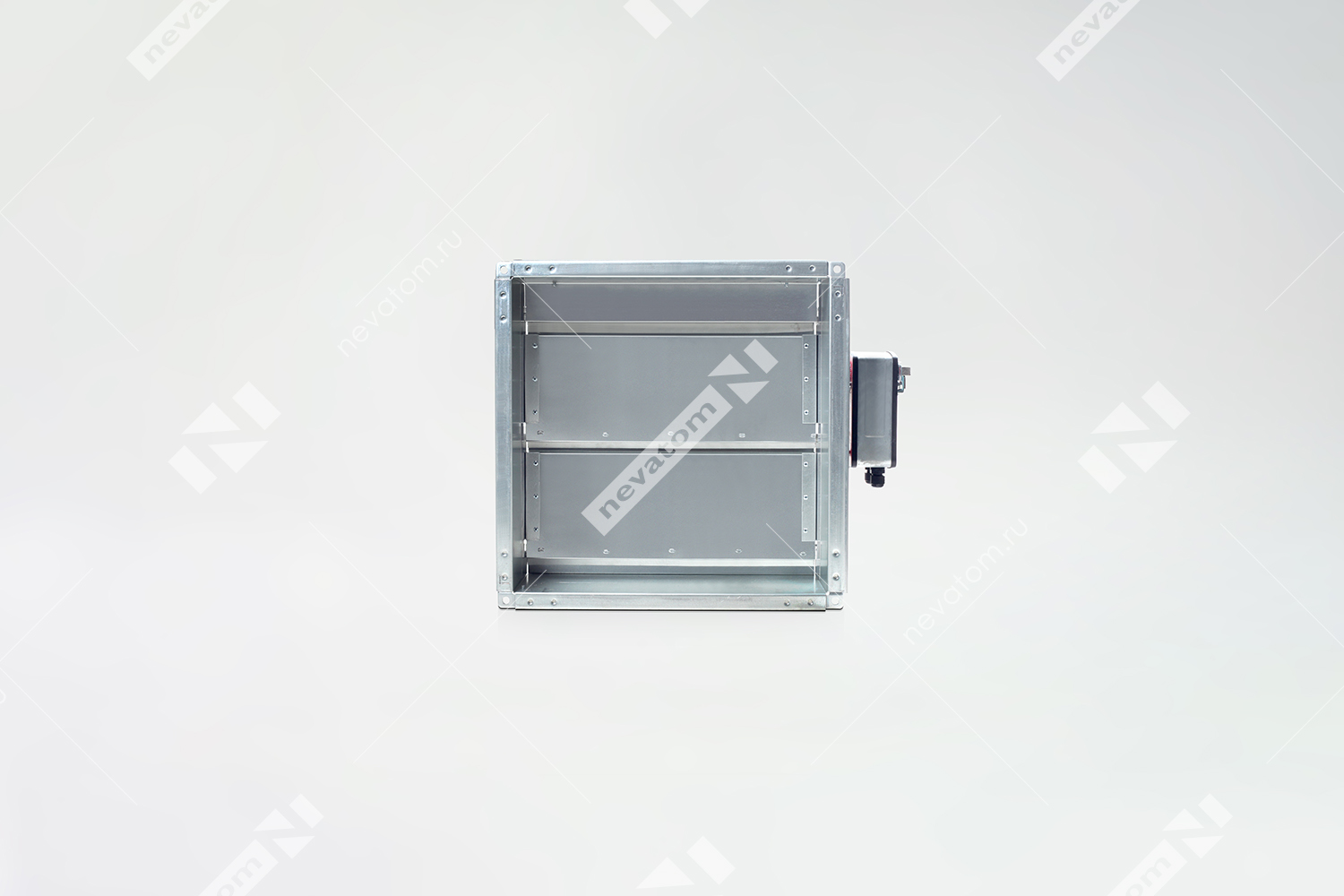

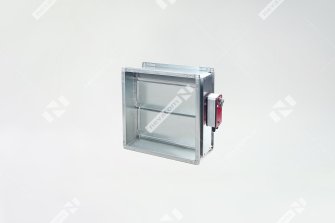

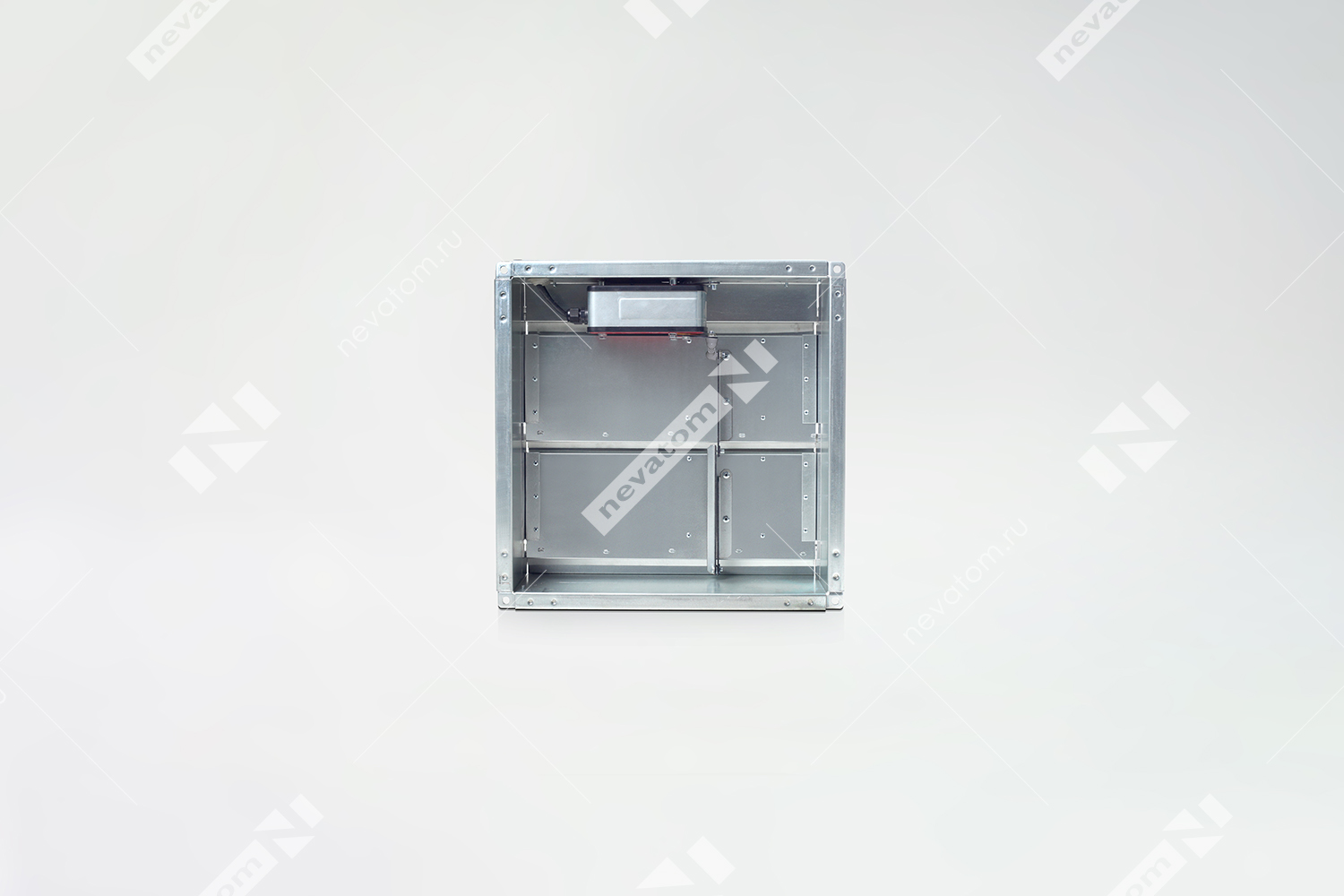

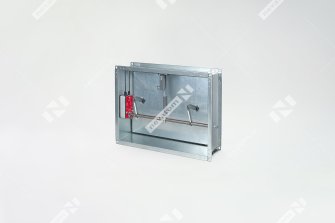

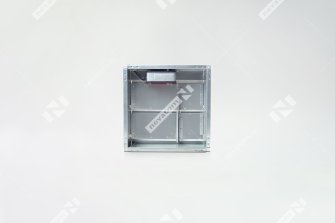

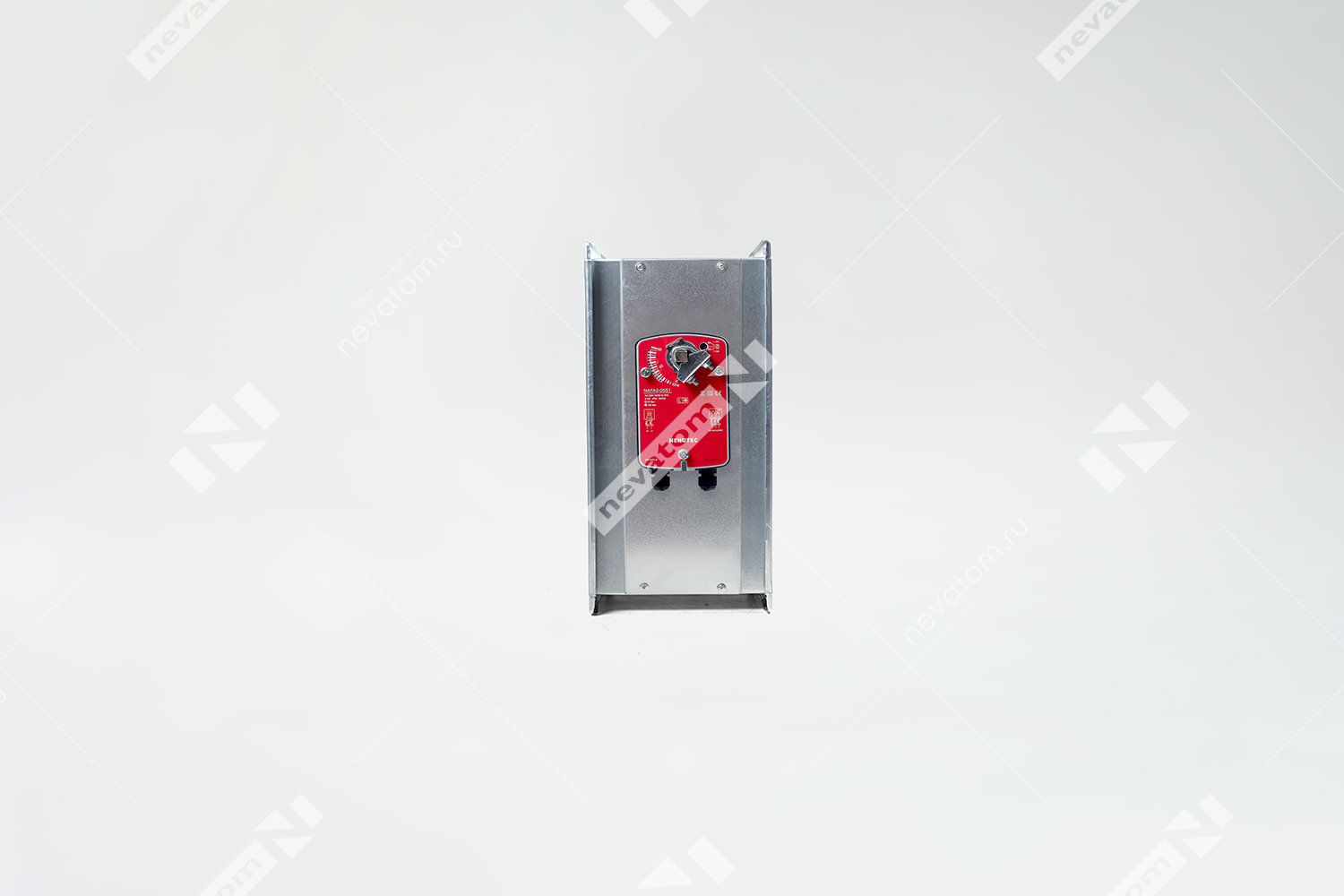

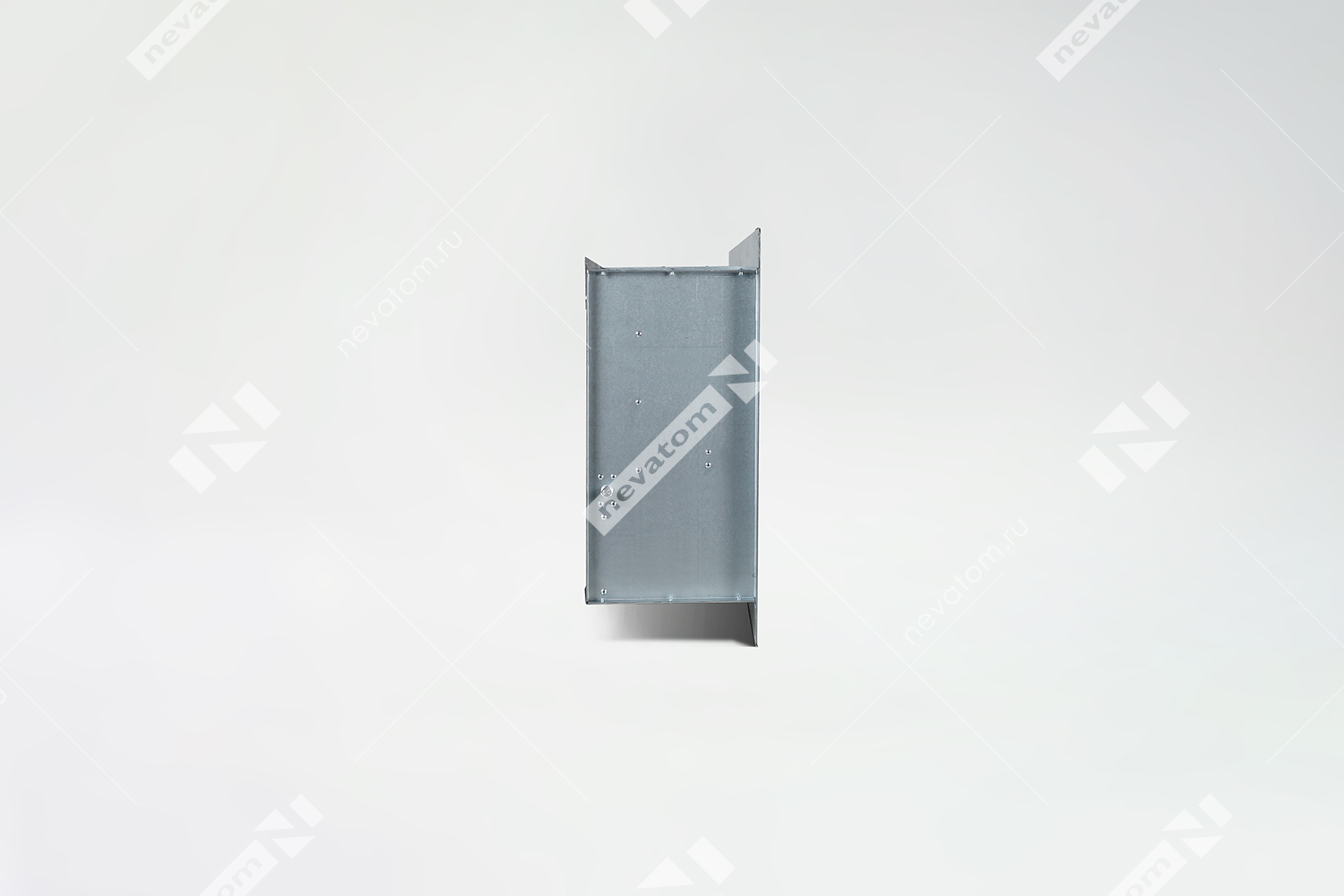

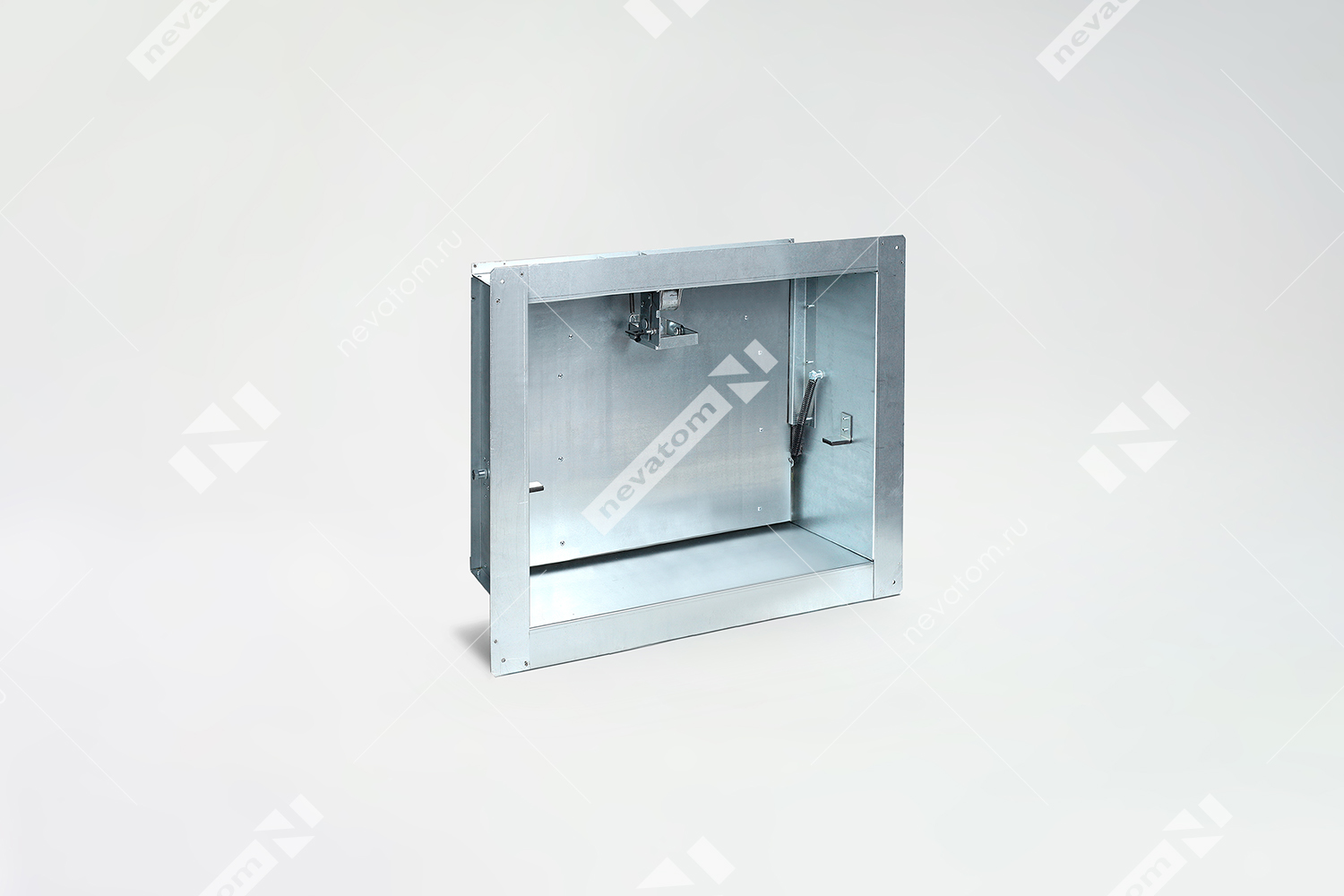

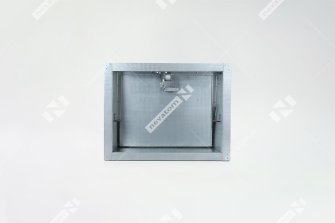

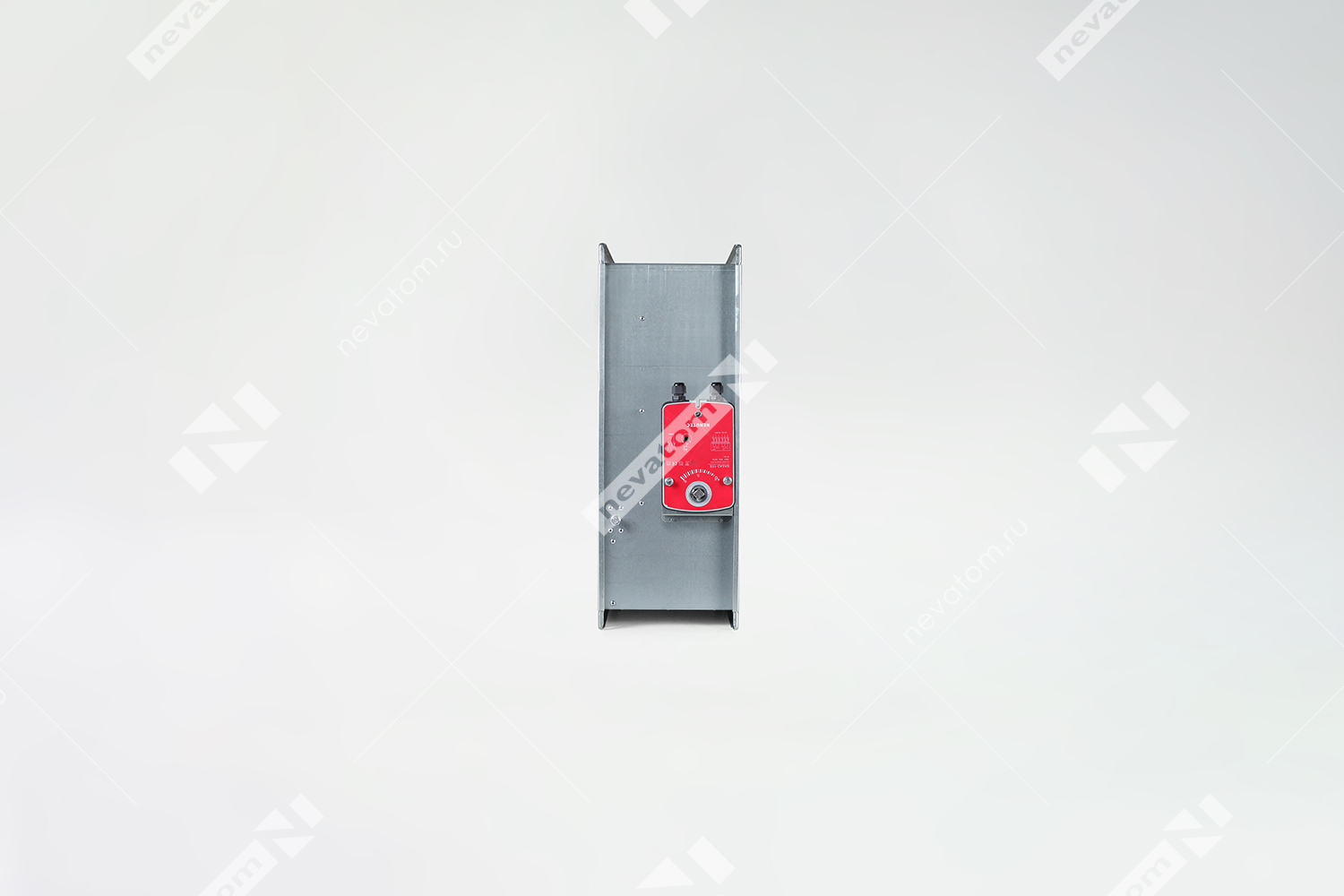

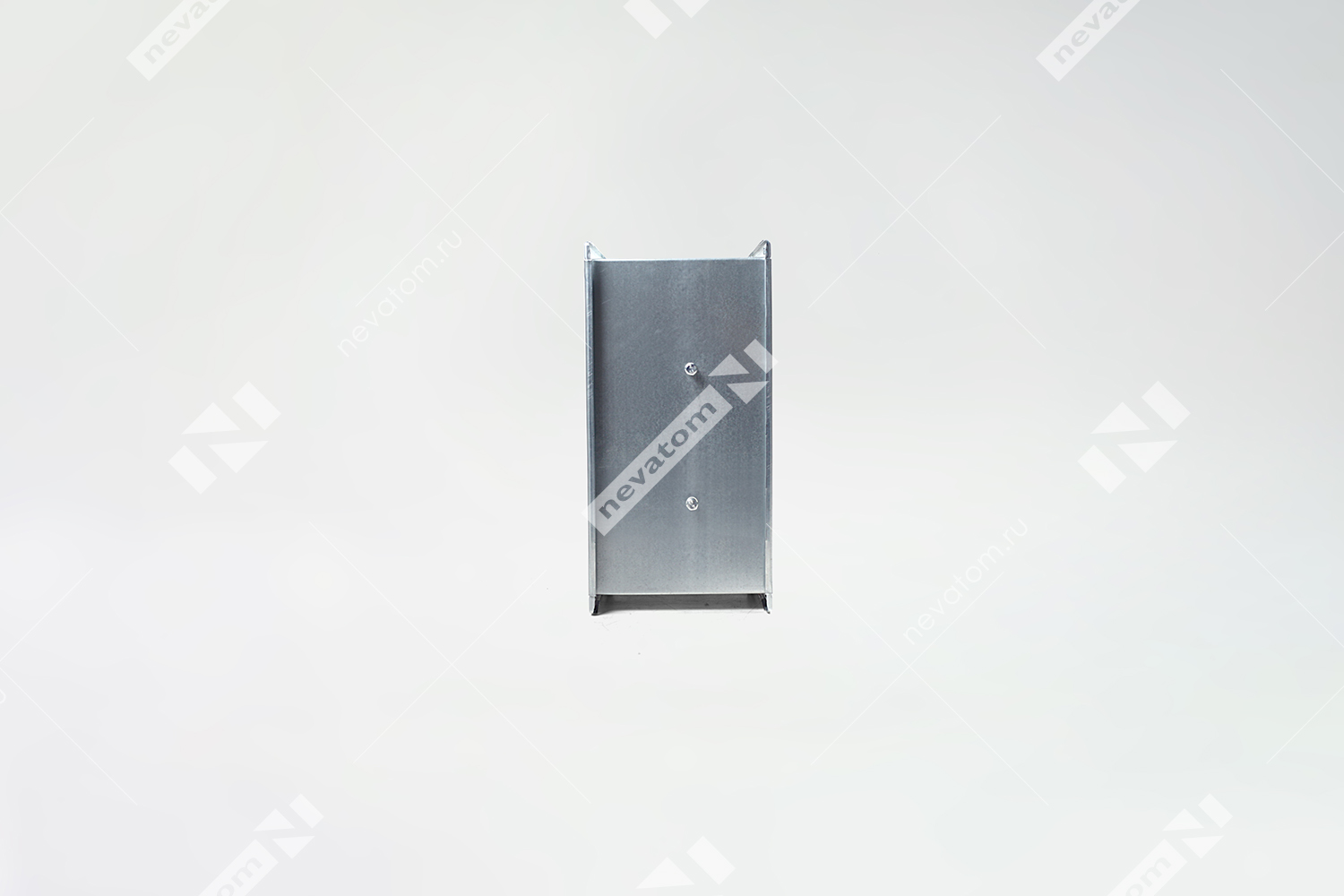

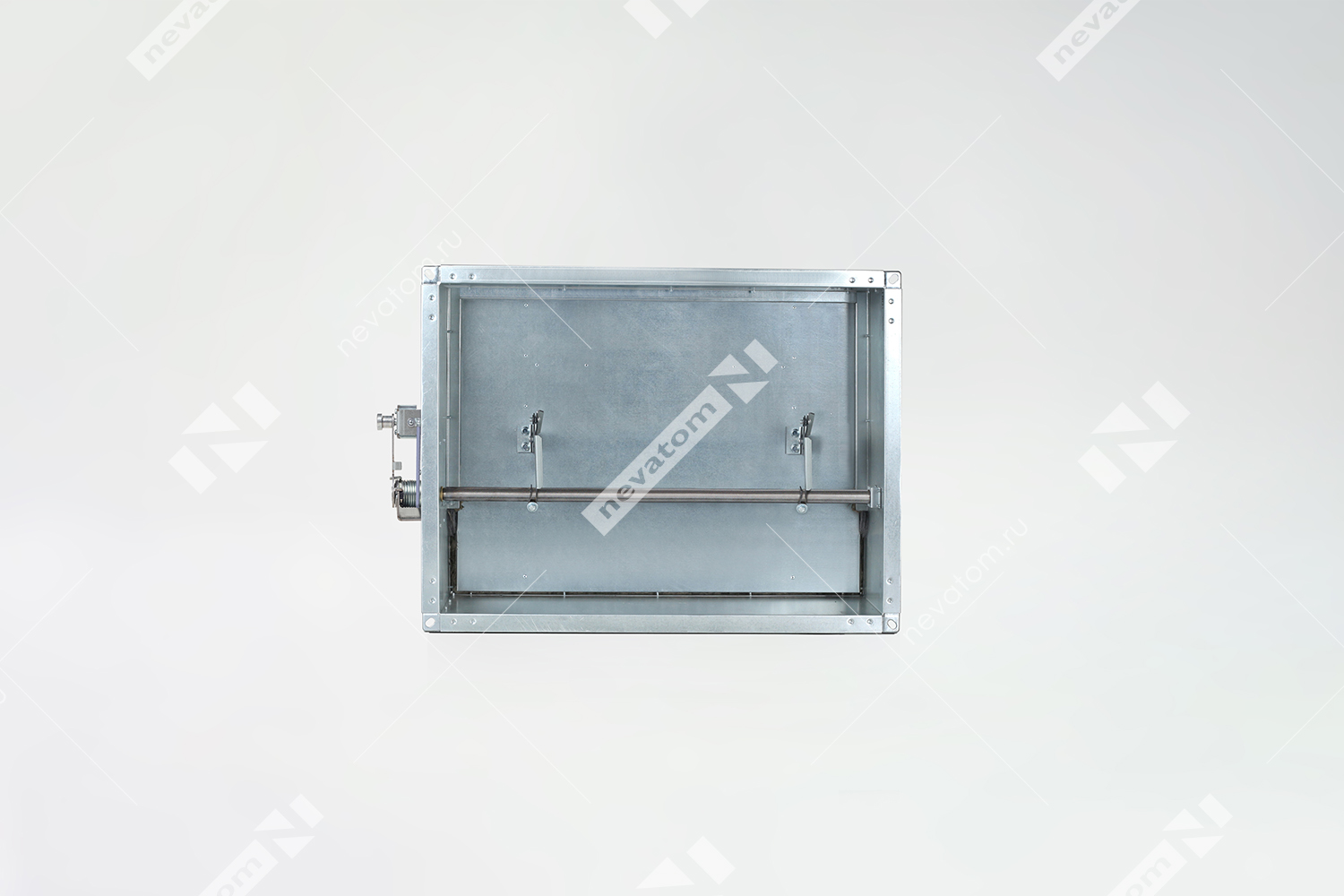

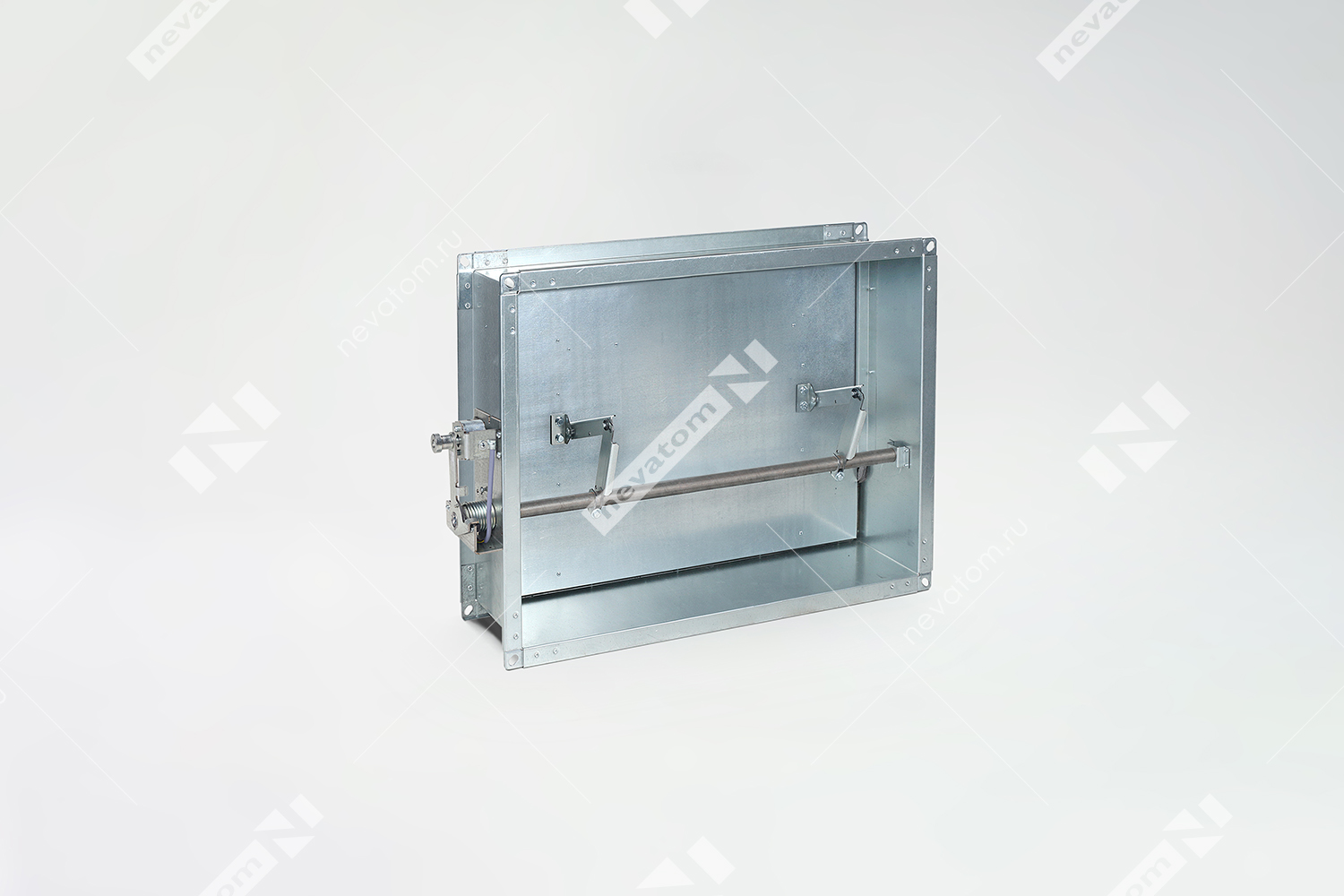

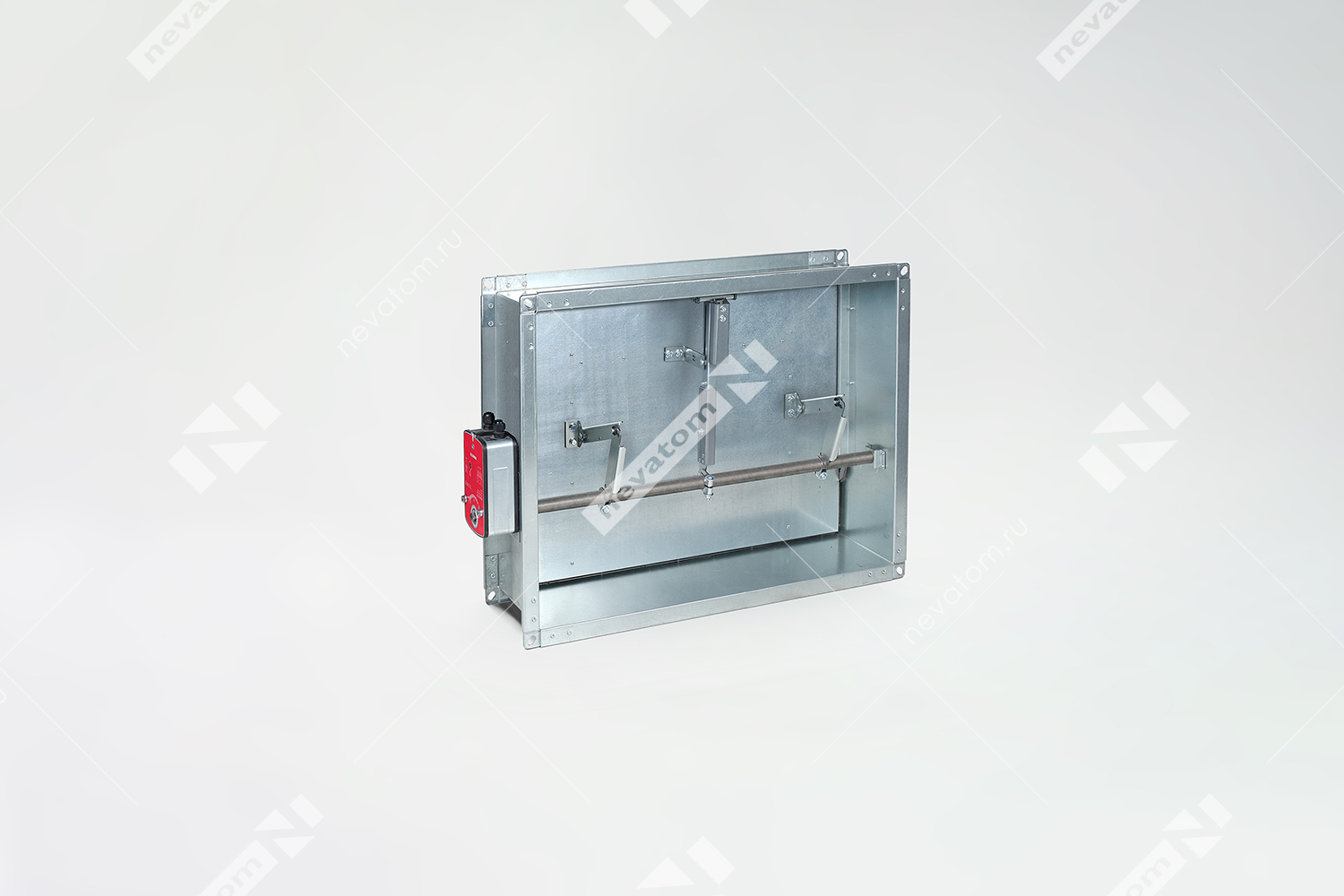

Клапан дымоудаления однолопаточные и многолопаточные с электроприводом KD

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Клапан дымоудаления (клапан дымовой) KD – клапан противопожарный нормально закрытый, имеющий предельное состояние по огнестойкости, характеризуемое только потерей плотности, и подлежащий установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах.

Клапаны дымоудаления изготавливаются только с одним пределом огнестойкости: E120.

Исходя из особенности применения по конструктивному исполнению клапаны KD изготавливаются в двух исполнениях:
F1 – стеновое, с одним присоединительным фланцем и размещением привода внутри
F2 – канальное, с двумя присоединительными фланцами и размещением привода внутри или снаружи
Однолопаточные клапаны дымоудаления KD предназначены для работы в условиях перепада давления на заслонке не более 700 Па, допускается перемещение воздуха или продуктов горения через клапан со скоростью не более 20 м/с. Закрытие заслонки должно выполняться без перепада давления.

Многолопаточные клапаны дымоудаления KD ML предназначены для работы в условиях перепада давления на заслонках не более 1200 Па, допускается перемещение воздуха или продуктов горения через клапан со скоростью не более 20 м/с.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ДЫМОВЫХ КЛАПАНОВ

По умолчанию вид климатического исполнения – У4 (04) по ГОСТ 15150–69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:
– 20 °С для МN
– 30 °С для МS (по отдельному запросу)
– 25 °С для EM
Для эксплуатации дымовых клапанов при более низких температурах нужно заказывать их в исполнении УХЛ2 (12) или УХЛ4 (14).
ПРИНЦИП РАБОТЫ

Нормальное (исходное) положение у клапанов — закрытое. Клапан открывается, когда на соответствующие контакты привода подают напряжение, и сохраняет положение при отключении привода клапана. Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:
Дистанционно – по сигналу от щита управления
Автоматически – по сигналу от средств пожарной автоматики
Перевод заслонки в исходное (закрытое) положение осуществляется:
Для KD с электромагнитным приводом — вручную
Для KD с электромеханическим приводом — при подаче питающего напряжения на соответствующие контакты
Возможен поворот заслонки вручную с использованием рукоятки ручного взвода, поставляемой в комплекте с клапаном с электромеханическим приводом. Для клапанов с электромагнитным приводом возможно открытие клапана вручную по нажатию кнопки, расположенной на приводе.
МОНТАЖ

Пространственная ориентация клапанов:
Вертикально — для клапанов KD
Любая — для клапанов KD ML
При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным люкам. Люки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.

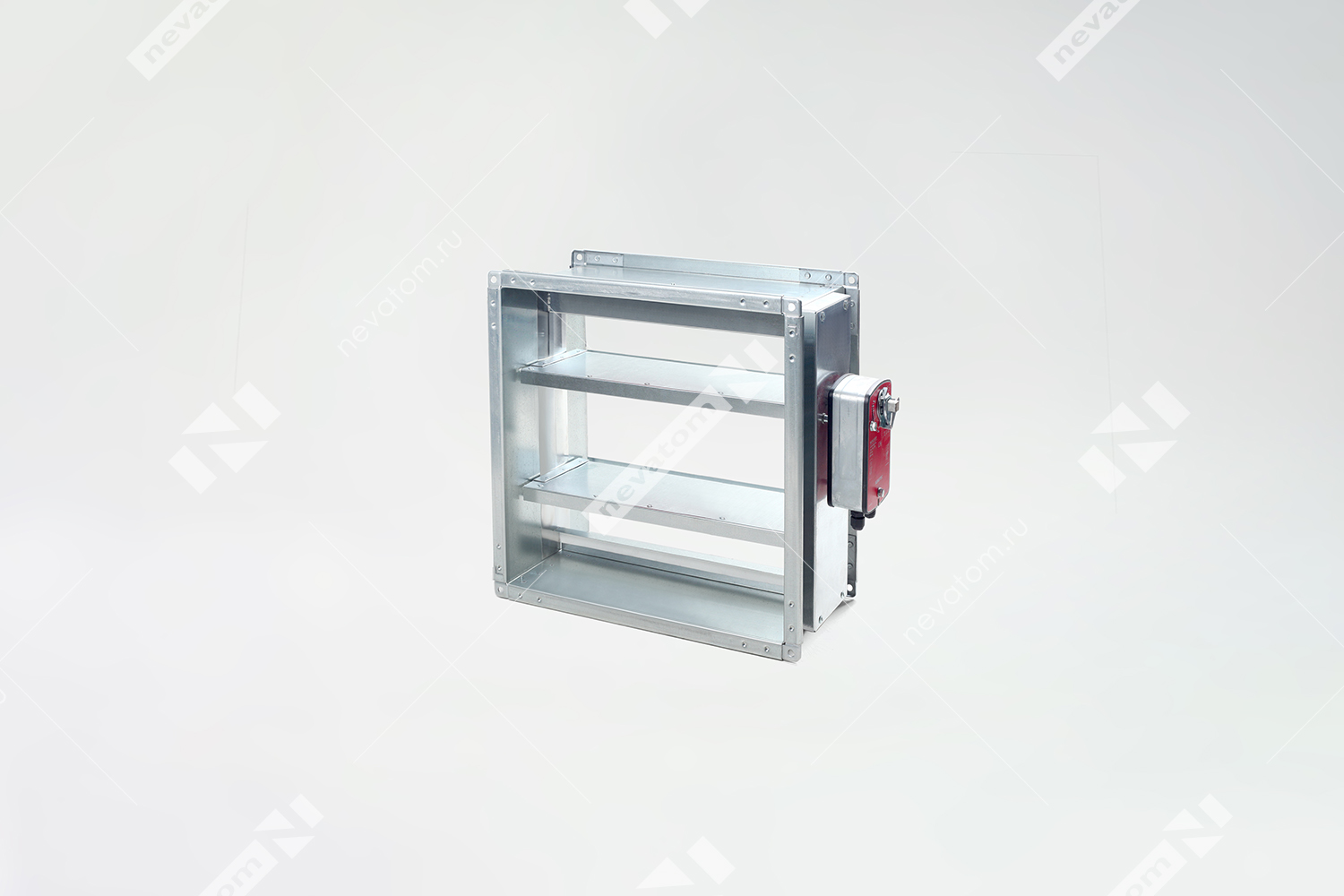

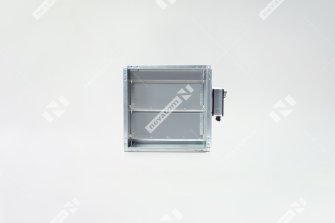

КЛАПАНЫ ДЫМОУДАЛЕНИЯ МНОГОЛОПАТОЧНЫЕ
КЛАПАНЫ KD ML СТЕНОВЫЕ С ПРИВОДОМ MN ВНУТРИ
Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 400 х 400 мм.
Максимальные размеры клапана (AxB): 1000 х 1600 мм.
Гидравлический диаметр не должен превышать 1231 мм.
Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В
КЛАПАНЫ KD ML КАНАЛЬНЫЕ С ПРИВОДОМ MN ВНУТРИ
Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 400 х 400 мм.
Максимальная ширина клапана (A): 1000 мм.
Максимальная высота клапана (B): 1600 мм.
Максимальный полупериметр (А+В): 2400 мм.

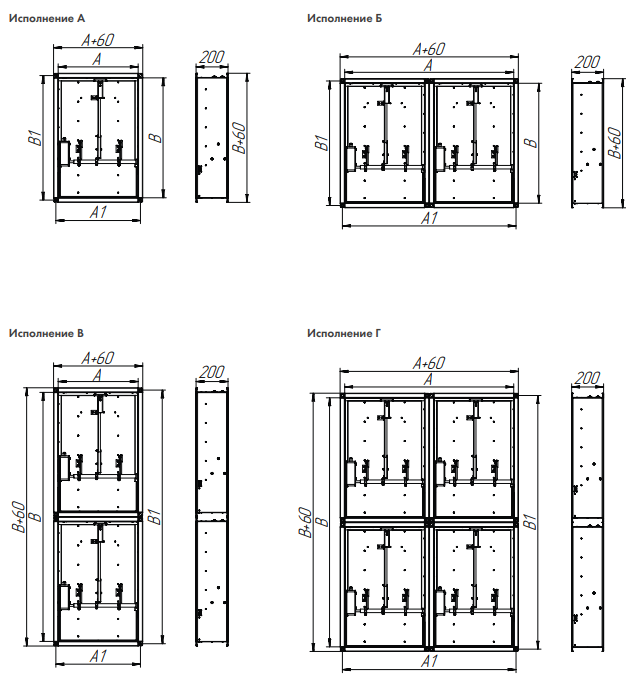

При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.
Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.

Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В
КЛАПАНЫ KD ML СТЕНОВОЙ С ПРИВОДОМ EM ВНУТРИ
Минимальный размер клапана (AxB): 250 х 400 мм.
Максимальная ширина клапана (А): 1000 мм.
Максимальная высота клапана (B): 1500 мм.
При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.
Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.
Потребляемая мощность привода, не более 90 Вт для 24 В и 30 Вт для 220 В.
КЛАПАНЫ KD ML КАНАЛЬНЫЕ С ПРИВОДОМ MN СНАРУЖИ
Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 250 х 300 мм.
Максимальная ширина клапана (A): 1000 мм.
Максимальная высота клапана (B): 1600 мм.
Максимальный полупериметр (А+В): 2400 мм.
При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.
Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.

Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В
КЛАПАНЫ ДЫМОУДАЛЕНИЯ ОДНОЛОПАТОЧНЫЕ

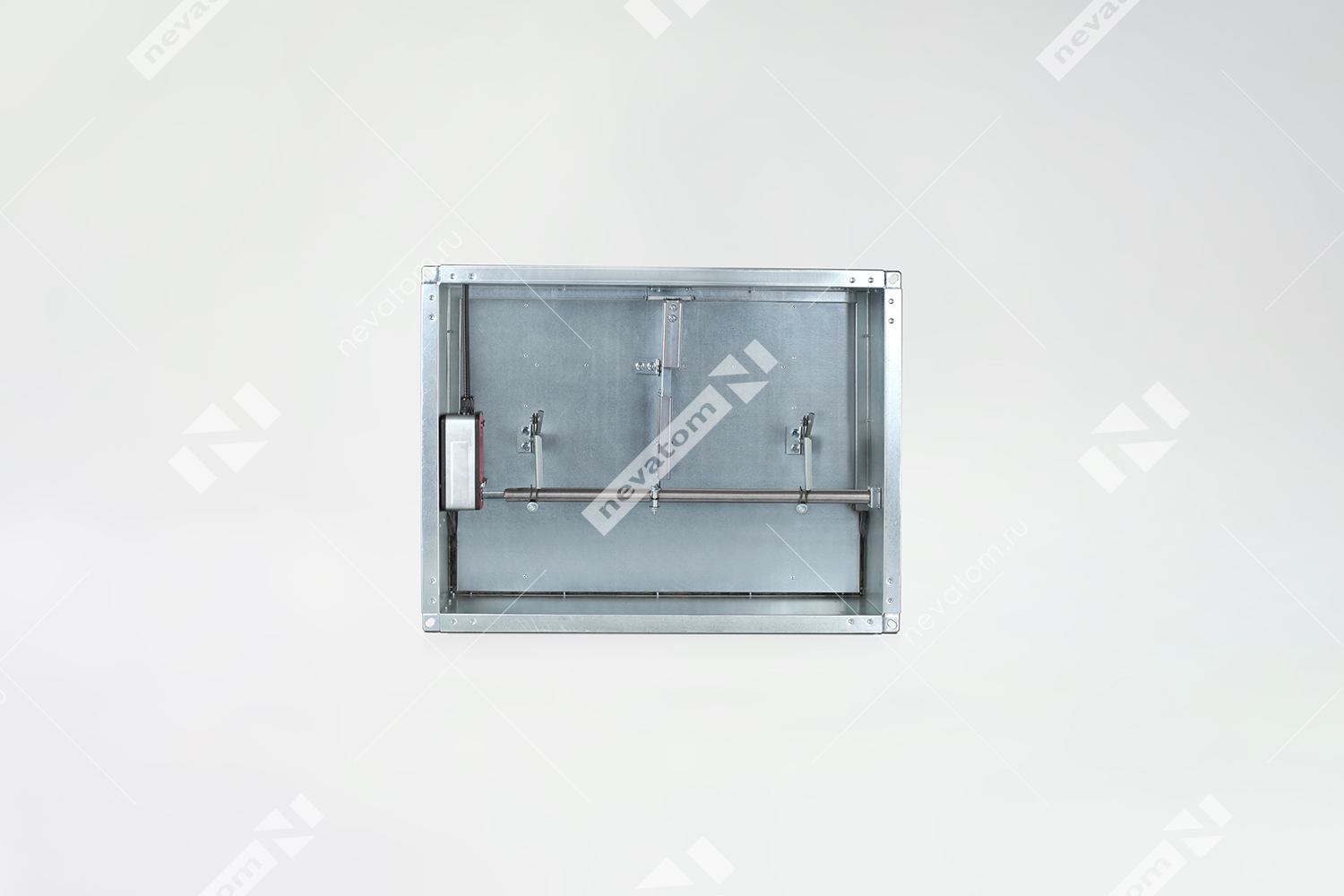

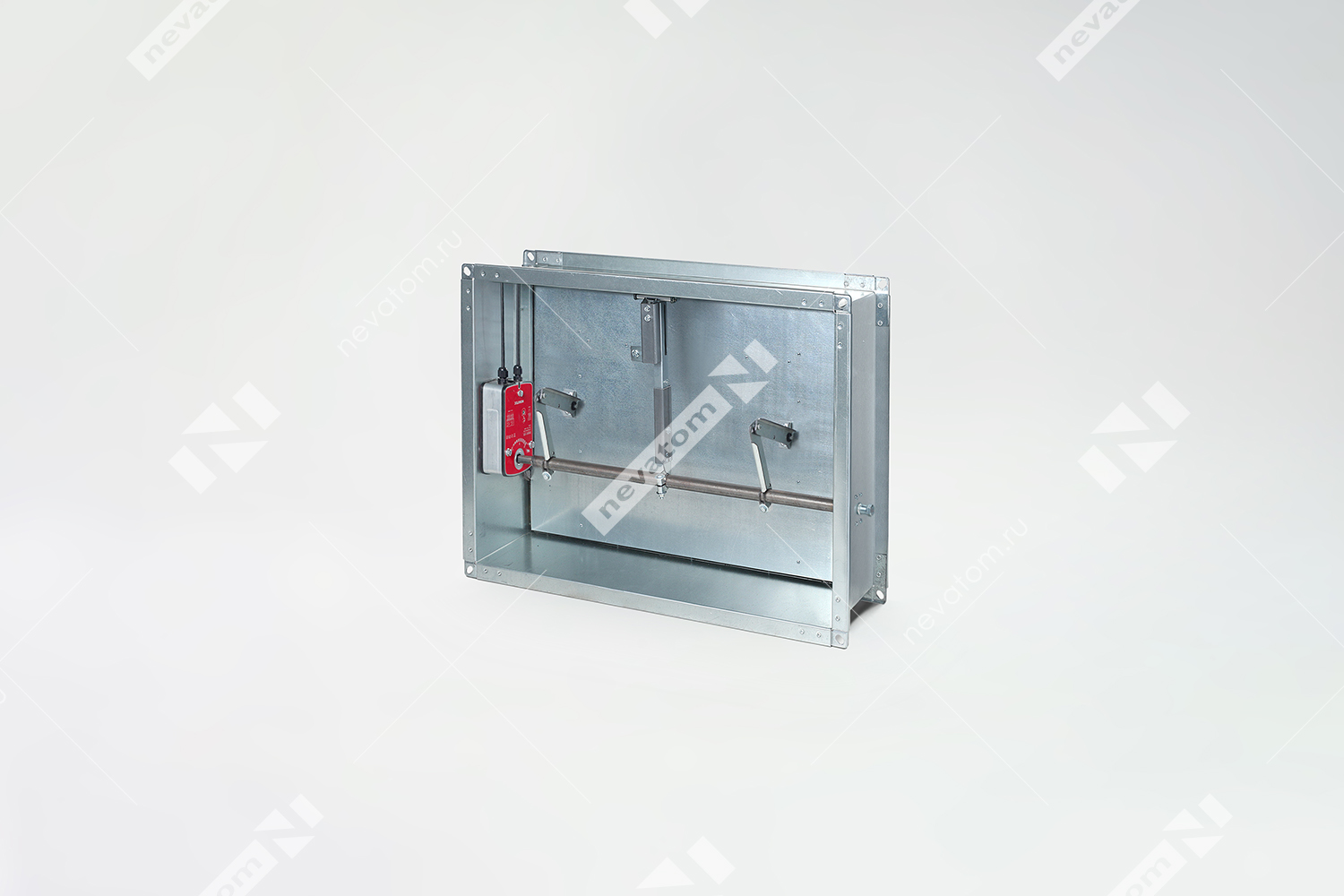

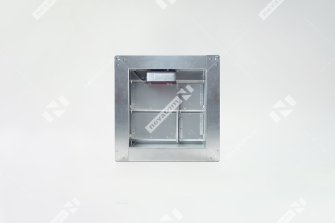

КЛАПАНЫ KD СТЕНОВЫЕ С ПРИВОДОМ MN ВНУТРИ
Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:
по стороне A - от 200 до 1000 мм
по стороне B - от 300 до 1000 мм

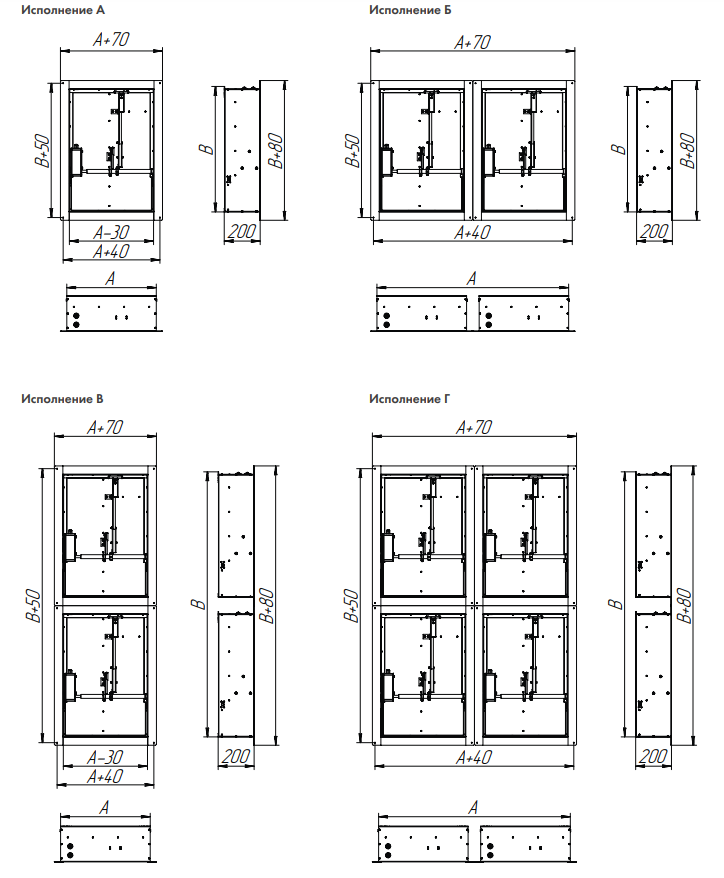

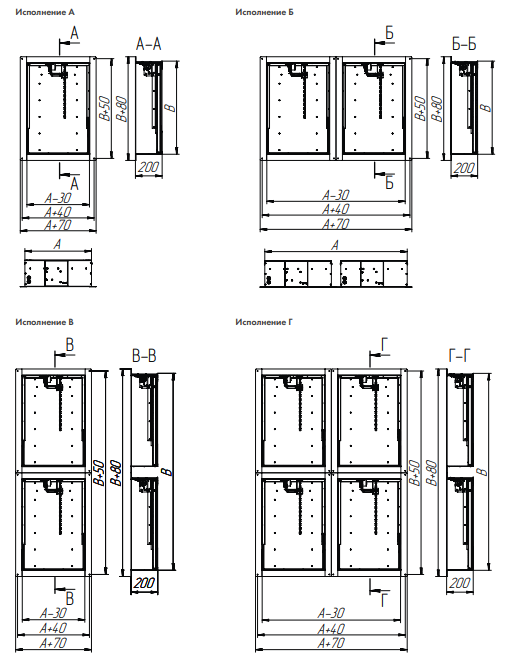

Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используется кассетное исполнение, состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.

Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

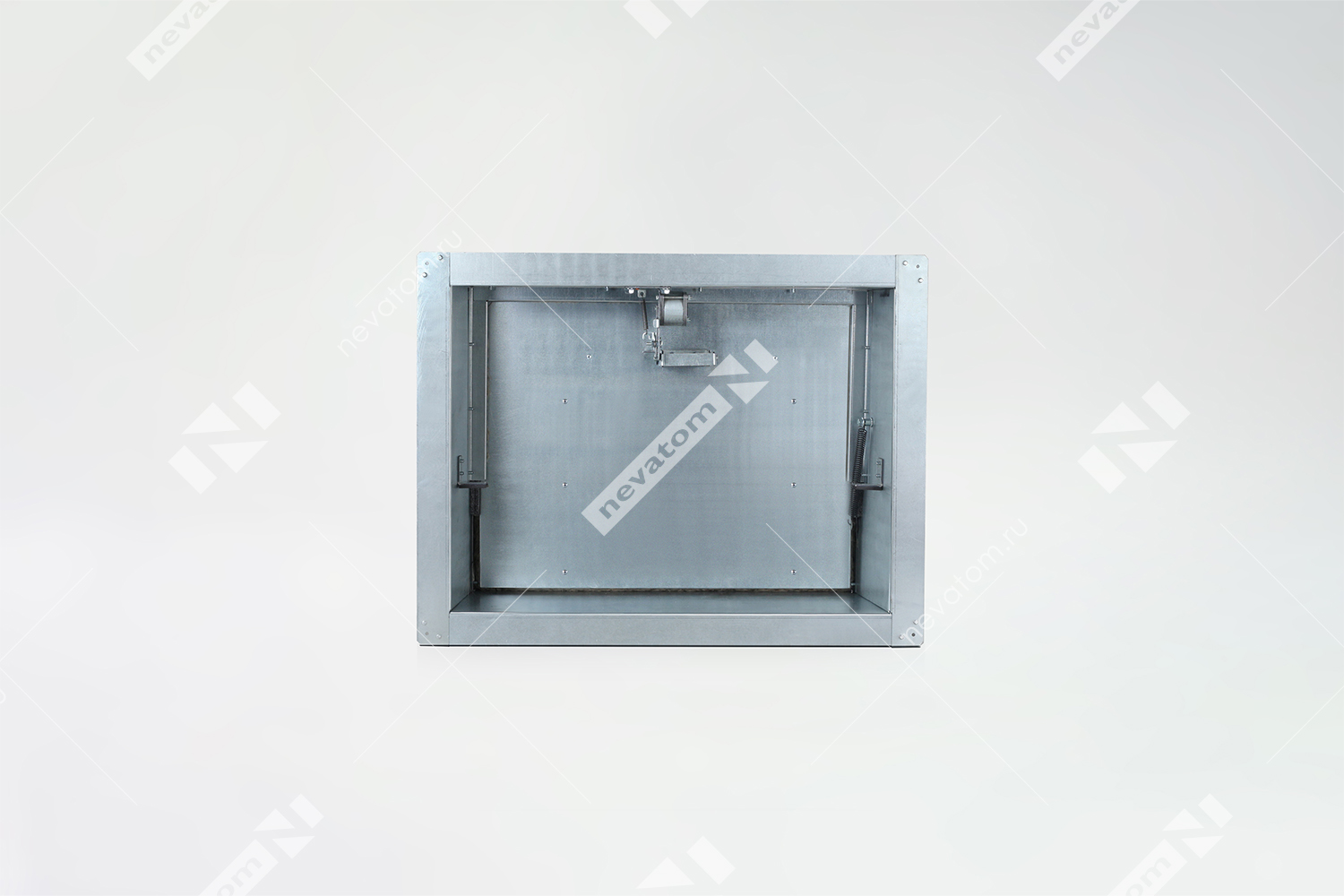

КЛАПАНЫ KD СТЕНОВЫЕ С ПРИВОДОМ EM ВНУТРИ
Для клапанов используется электромагнитный привод.
Минимальные размеры клапана (AxB): 250 х 250 мм.
Максимальные размеры клапана (AxB): 1000 х 1000 мм.
Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используются кассетное исполнение состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.

Потребляемая мощность привода, не более:
для ЭМП 17 — 90 Вт для 24 В и 30 Вт для 220 В
для ЭМП 53 — 120 Вт для 24 В и 45 Вт для 220 В

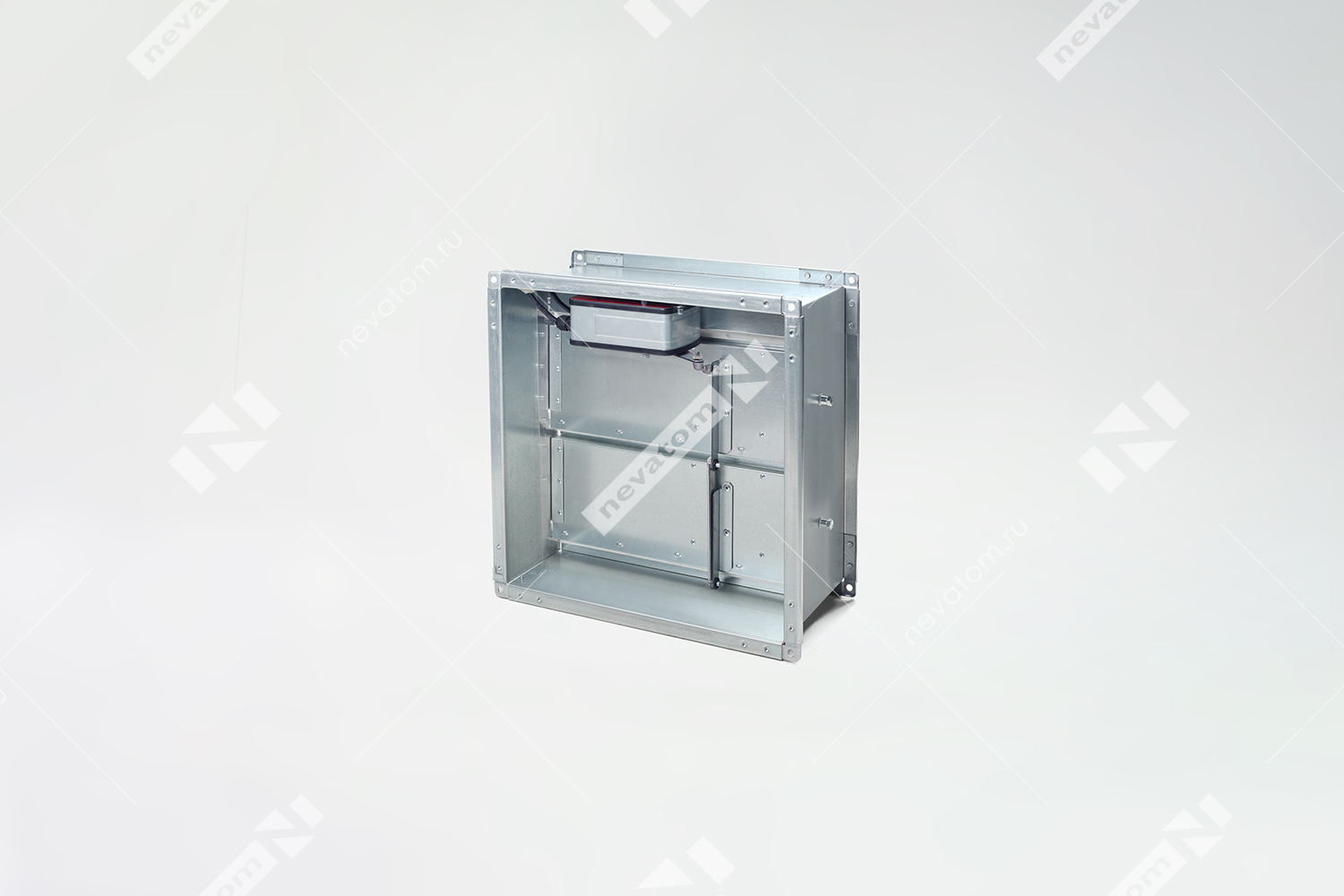

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ MN ВНУТРИ
Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:
по стороне A - от 200 до 1000 мм
по стороне B - от 300 до 1000 мм.
Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используются кассетное исполнение состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.

Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

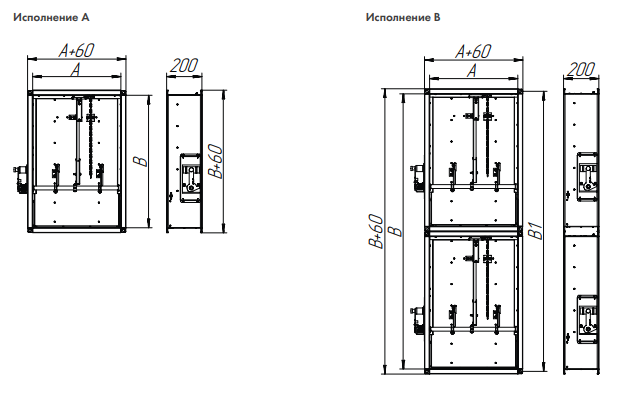

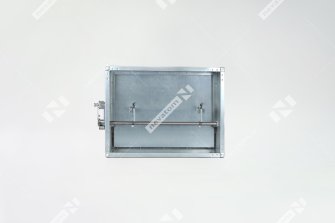

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ MN СНАРУЖИ
Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:
по стороне A - от 200 до 1000 мм
по стороне B - от 300 до 1000 мм.
Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используется кассетное исполнение, состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.

Потребляемая мощность привода, не более:
при повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
при ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В
КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ EM СНАРУЖИ
Для клапанов используется электромагнитный привод.
Максимальный и минимальный размеры клапана:
по стороне A - от 200 до 1000 мм
по стороне B - от 300 до 950 мм
Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используется кассетное исполнение, состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.
Потребляемая мощность привода, не более 90 Вт для 24 В и 30 Вт для 220 В.

ПРИМЕРЫ СХЕМ УСТАНОВКИ ДЫМОВЫХ КЛАПАНОВ
ОБЩИЕ СВЕДЕНИЯ
Клапан не предназначен для установки на границе разделения воздуха помещения и улицы.
Клапан не подлежит установке:
◦ в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
◦ в воздуховодах местных отсосов взрывоопасных смесей
◦ в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке,
предотвращающей образование отложений
Клапаны при монтаже на неровную поверхность (например, крепление к стене) могут приобретать деформации, искажающие общую геометрию корпуса. Для обеспечения нормальной работы механизма и допустимого значения плотности, закреплённый на штатном месте клапан должен сохранять плоскостность фланца не более 5 мм и разницу диагоналей проёма клапана не более 5 мм.
