Клапан противопожарный нормально открытый KPNO

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Модели для nanoCAD BIM Вентиляция согласованы непосредственно разработчиками nanoCAD.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 60

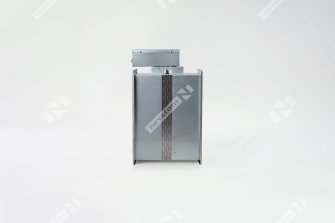

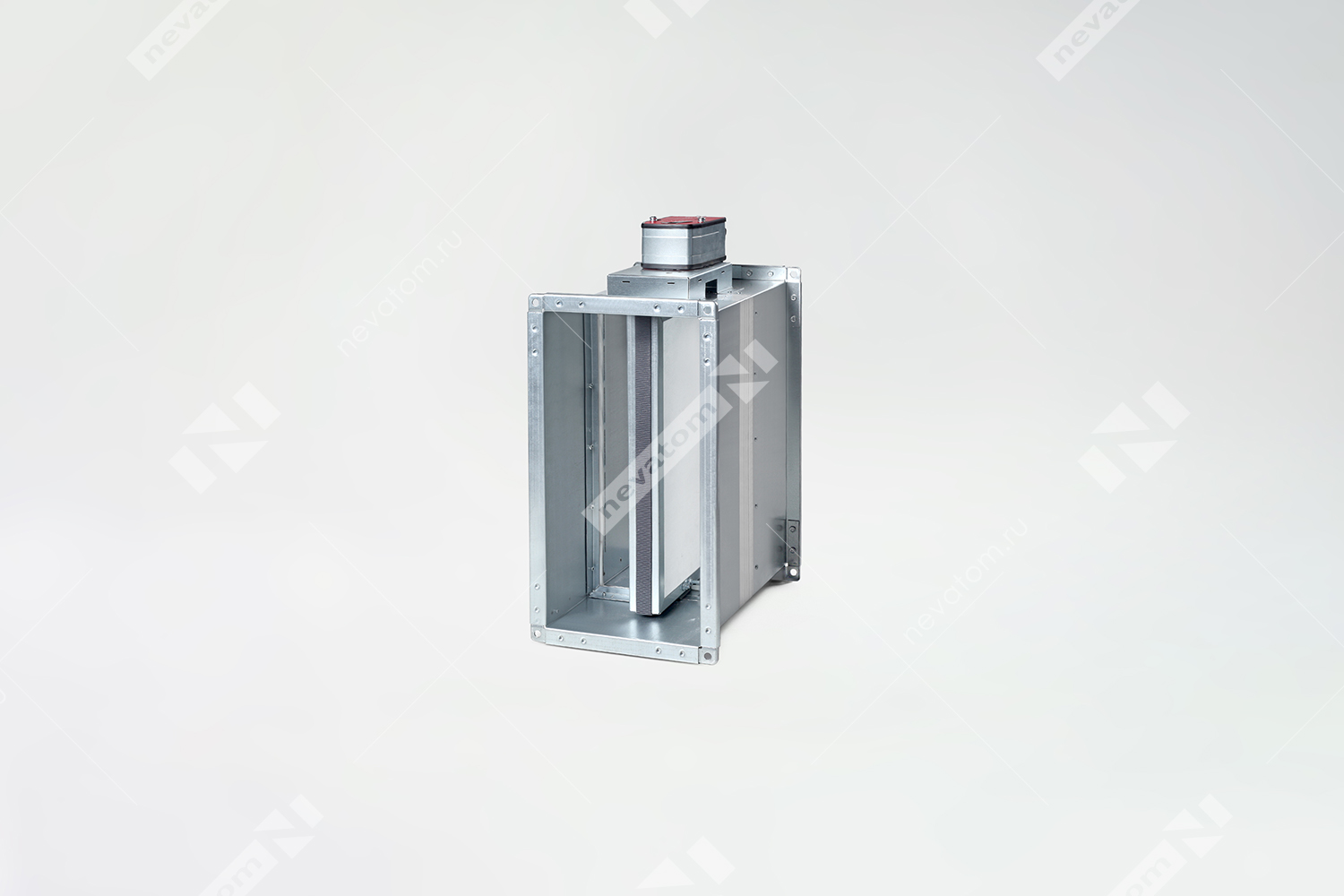

ПРЯМОУГОЛЬНЫЕ
Для клапанов используются:
Электромагнитный привод
Электромеханический привод с возвратной пружиной

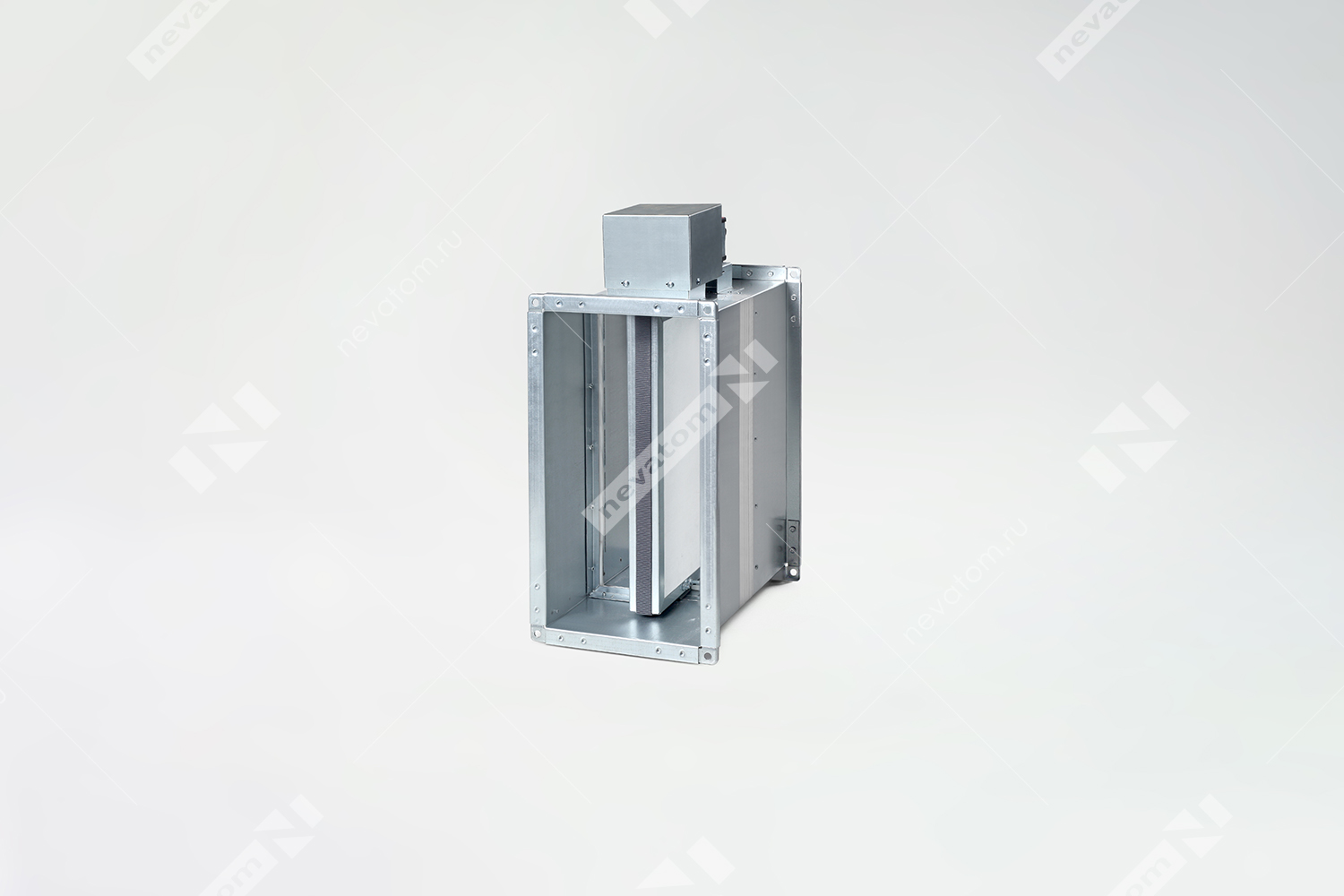

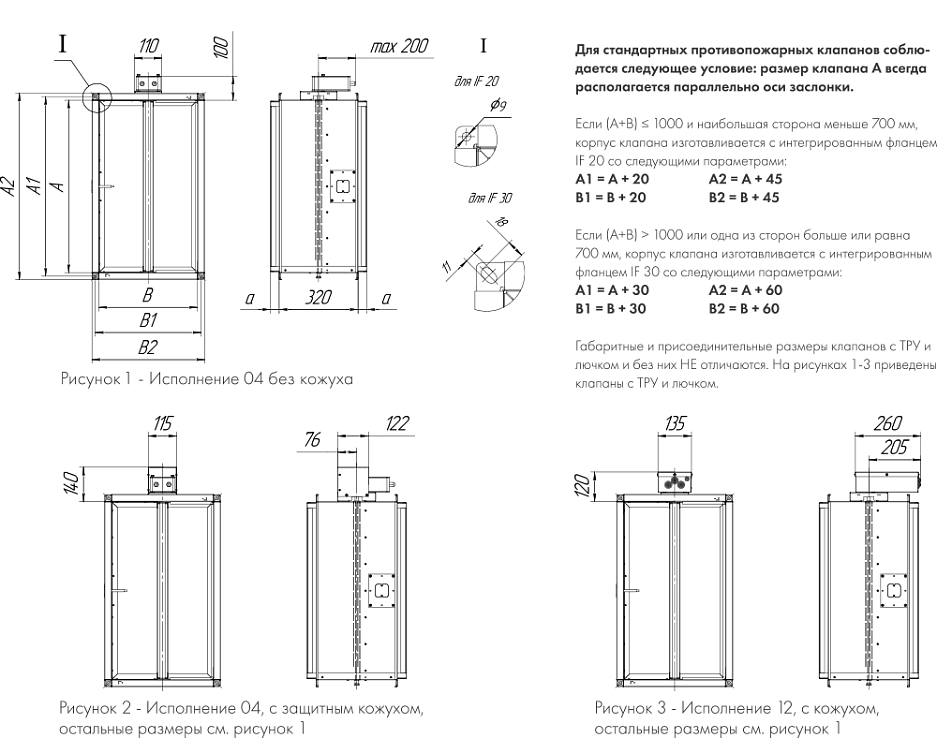

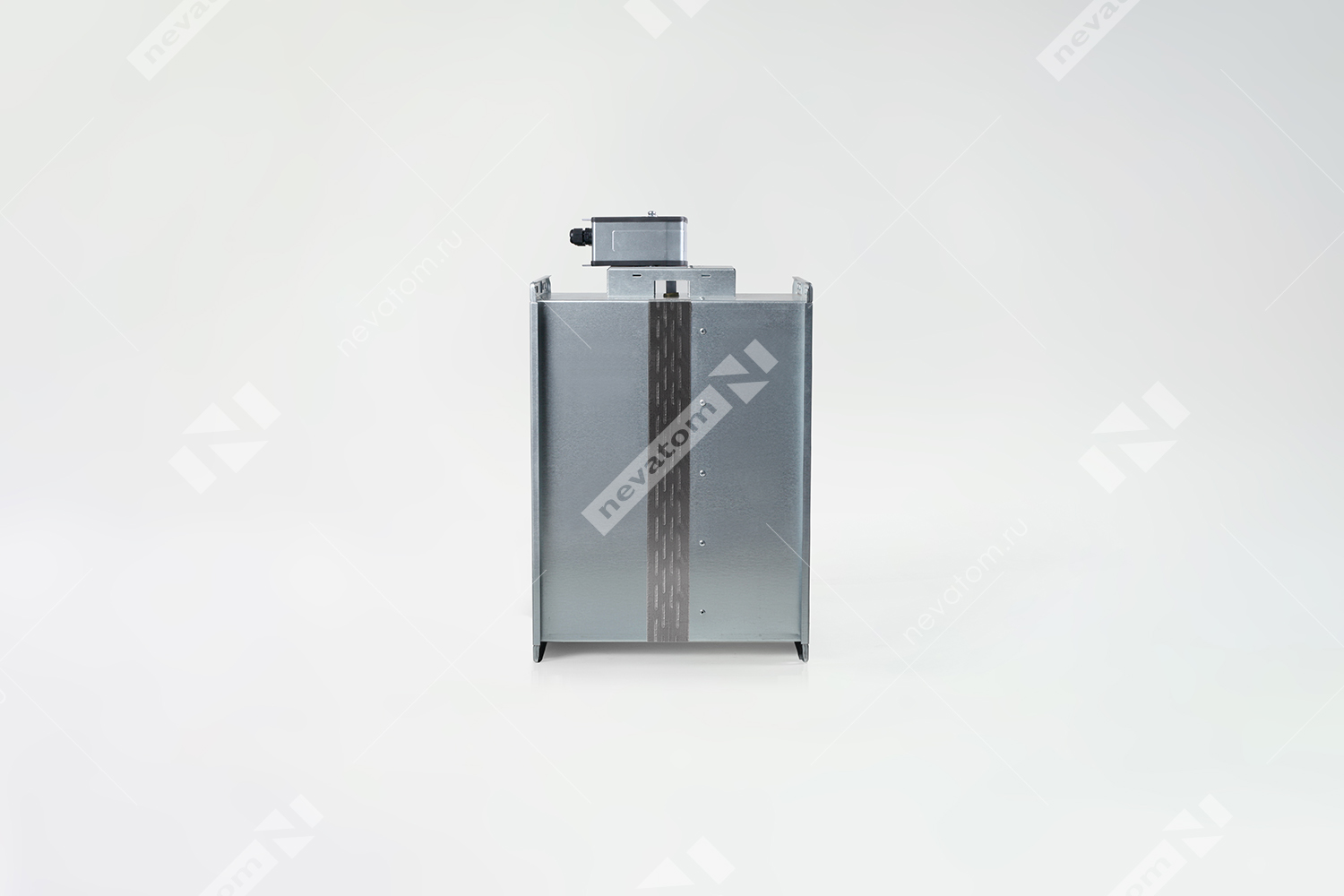

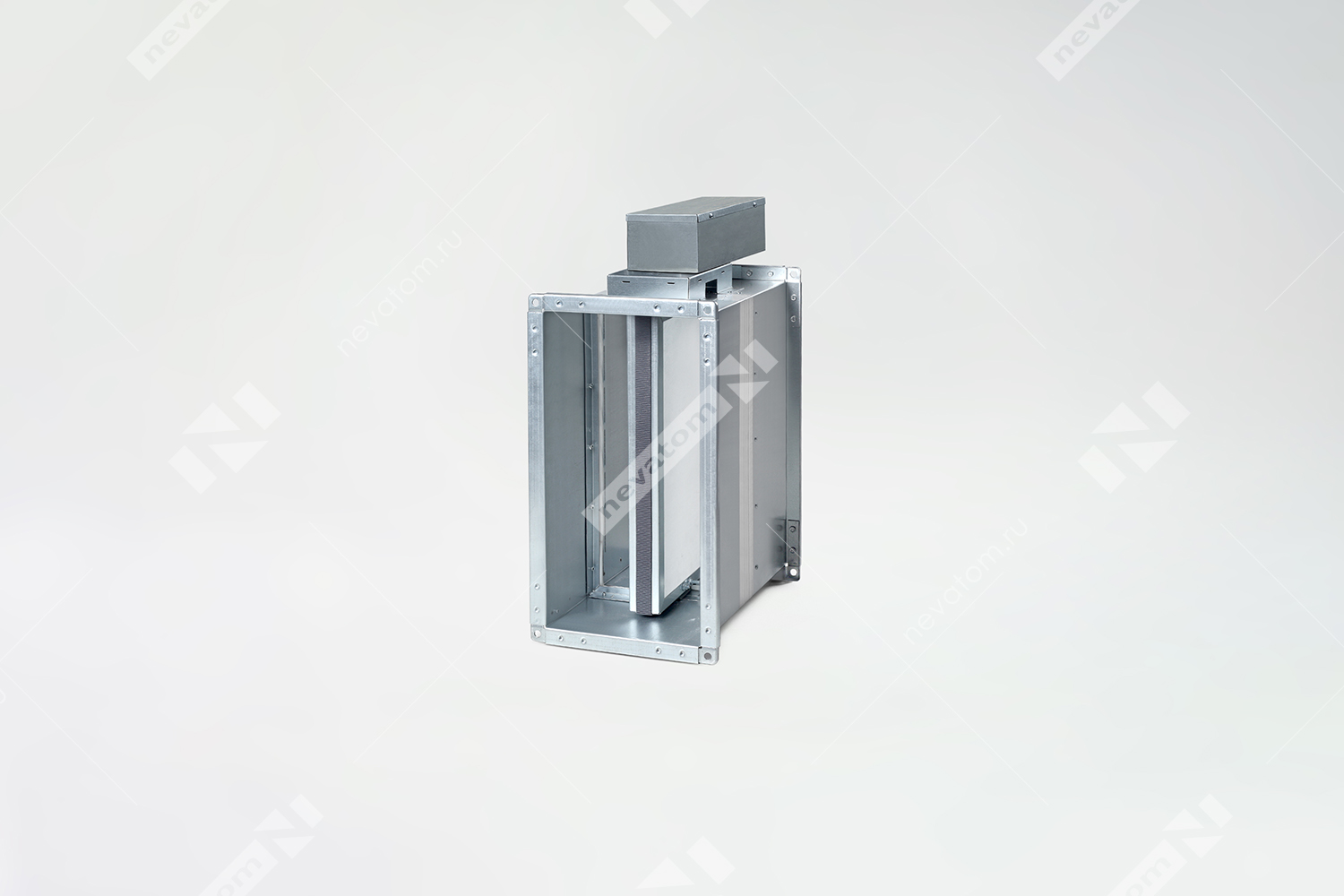

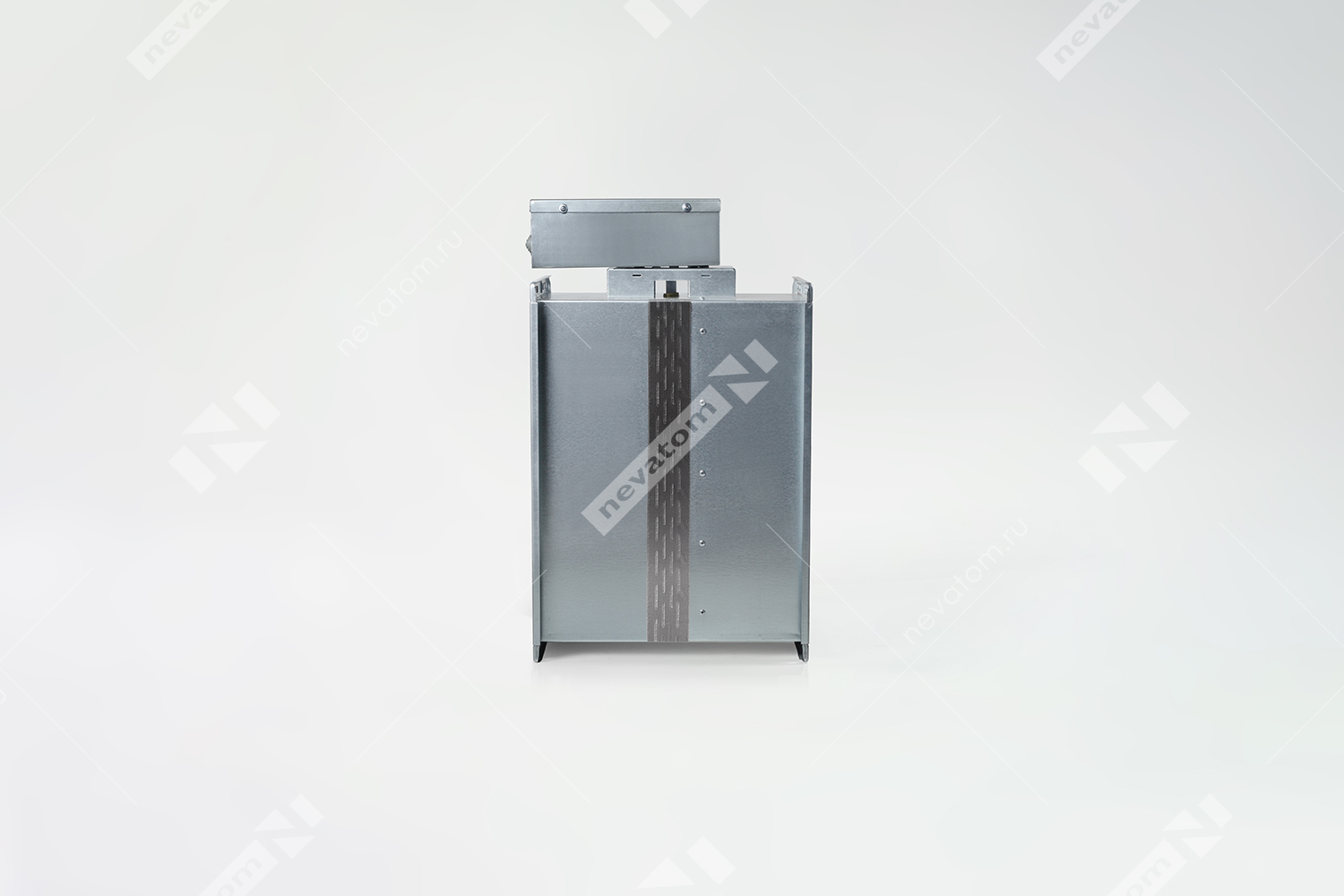

Клапаны противопожарные нормально открытые однолопаточные KPNO прямоугольного сечения с приводом MN:

Максимальный и минимальный размеры клапана :
по стороне A - 150-1500 мм
по стороне B - 150-1000 мм
Гидравлический диаметр не должен превышать 1000 мм.

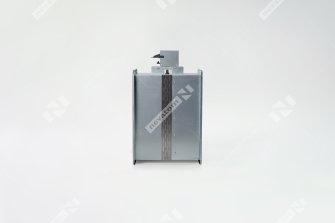

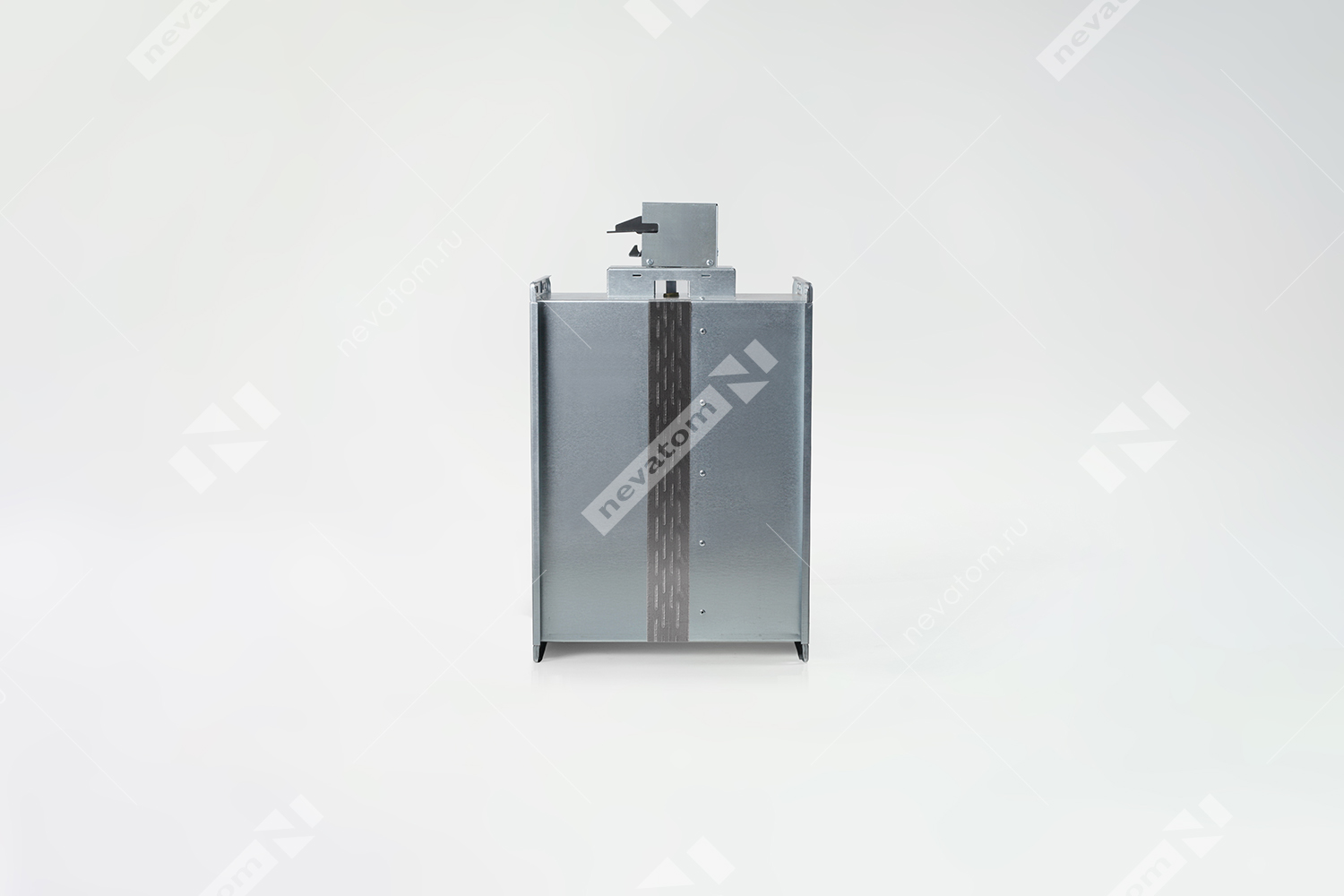

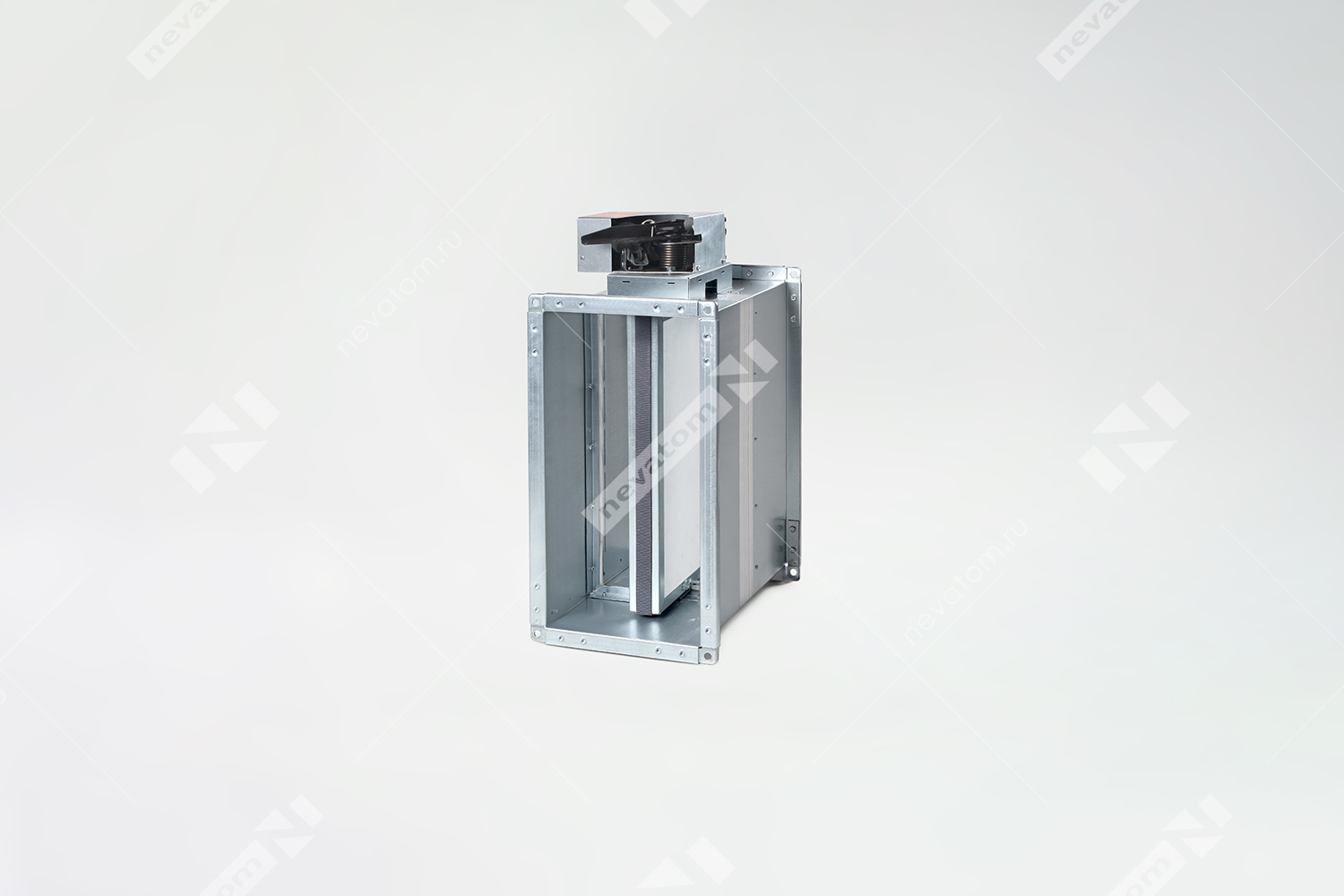

Клапаны противопожарные нормально открытые однолопаточные KPNO прямоугольного сечения с приводом EM:

Максимальный и минимальный размеры клапана:
по стороне A - 150-1500 мм
по стороне B - 150-1000 мм
Гидравлический диаметр не должен превышать 1000 мм.

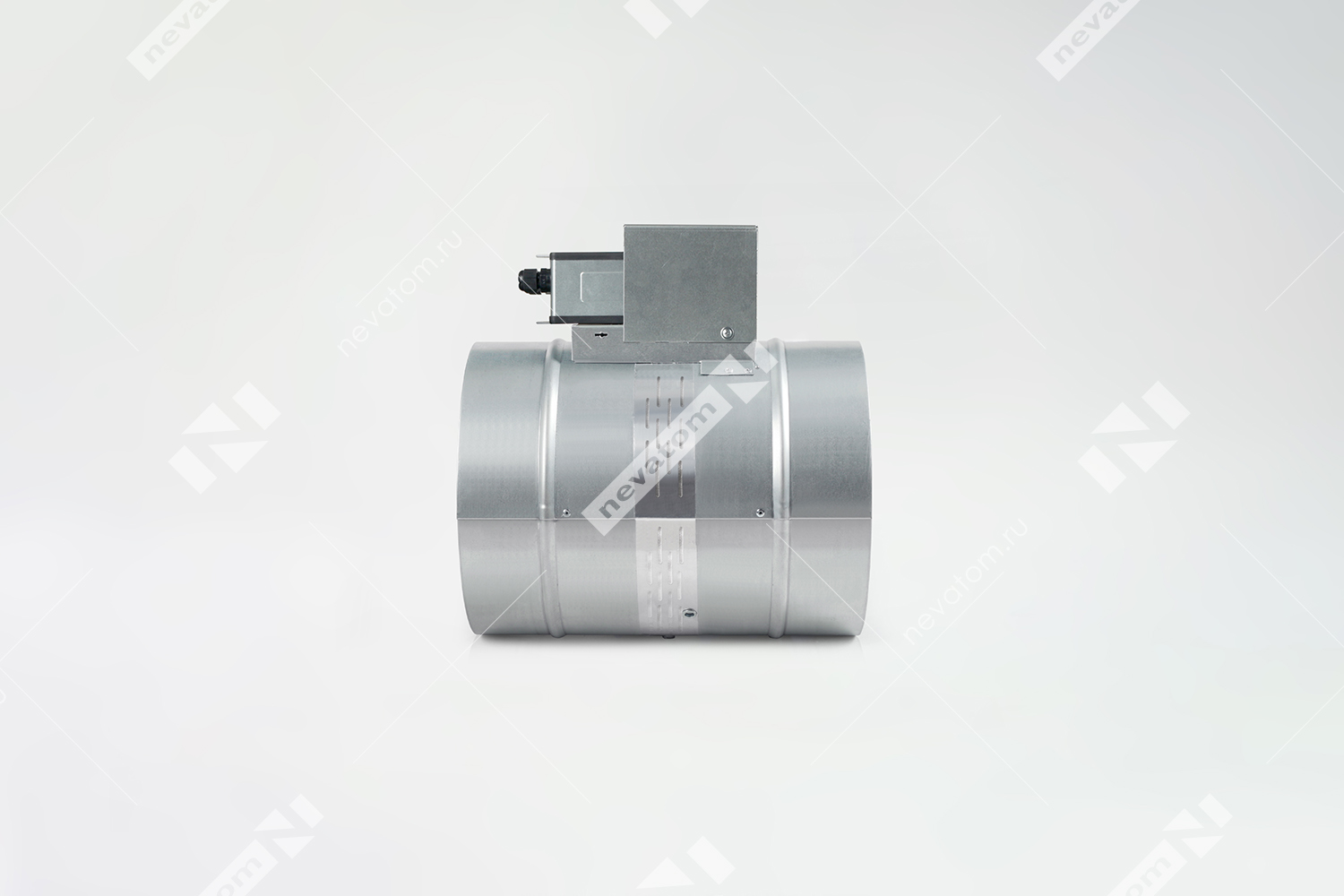

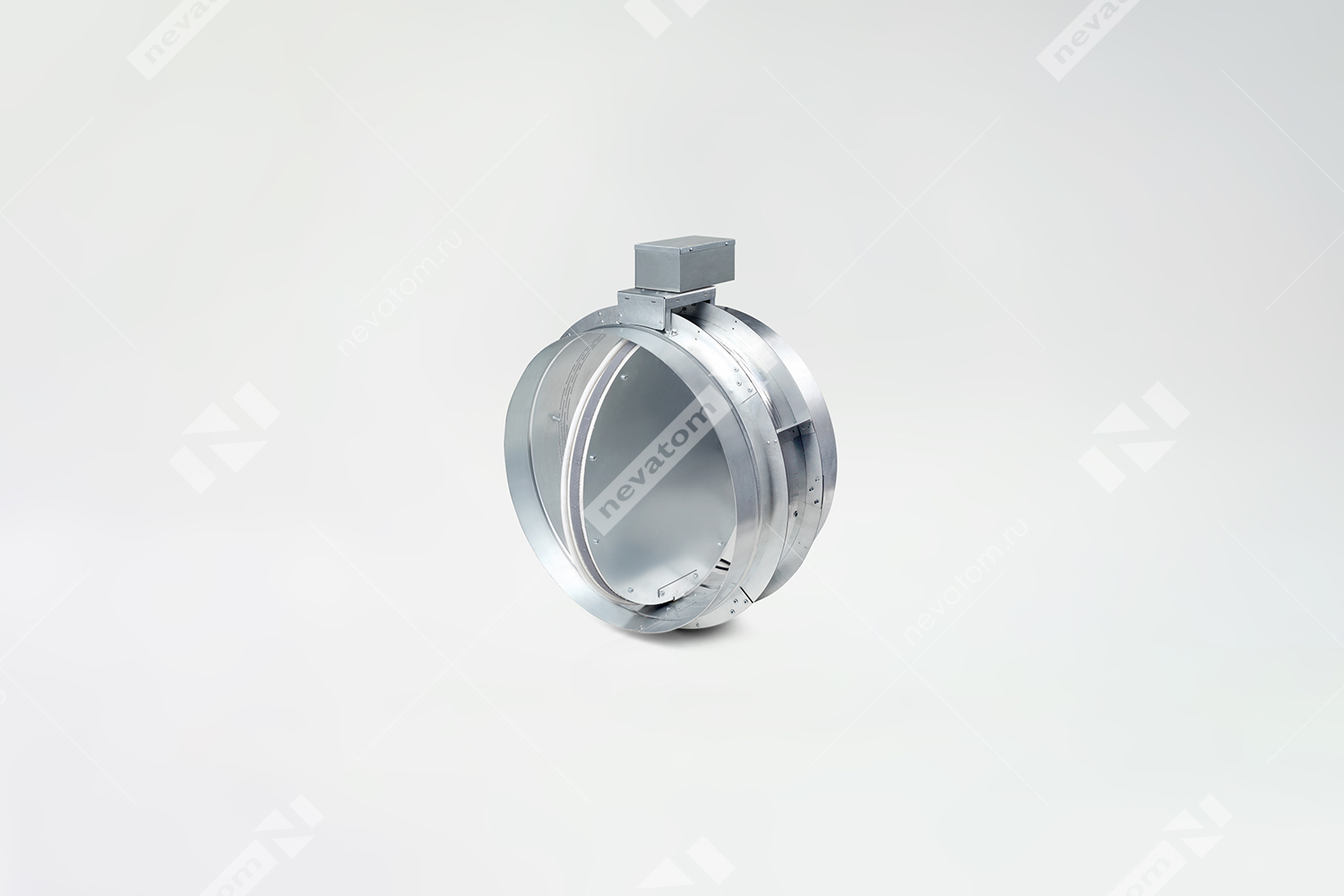

КРУГЛЫЕ
Для клапанов используют:
Электромагнитный привод
Электромеханический привод с возвратной пружиной

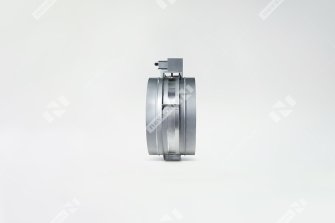

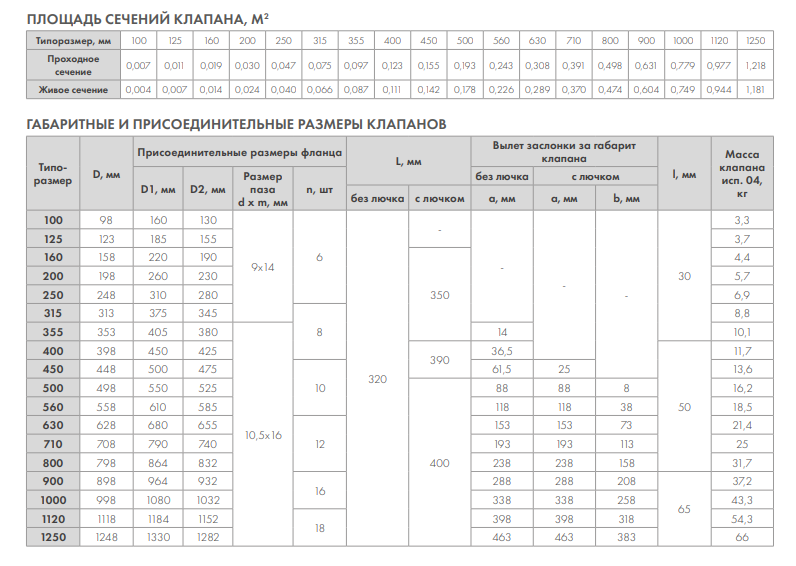

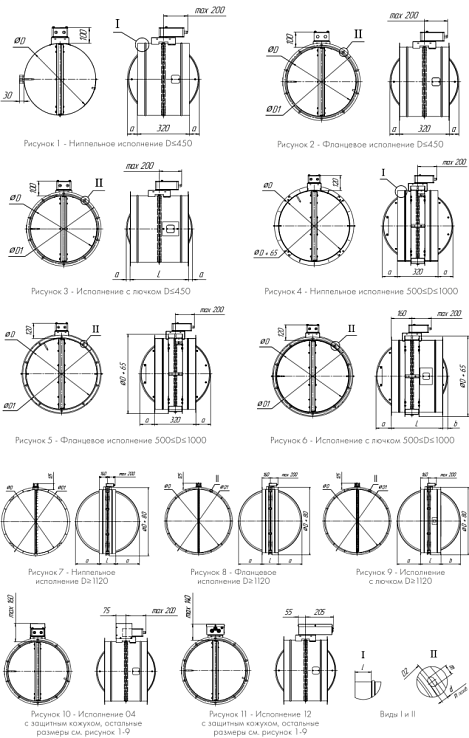

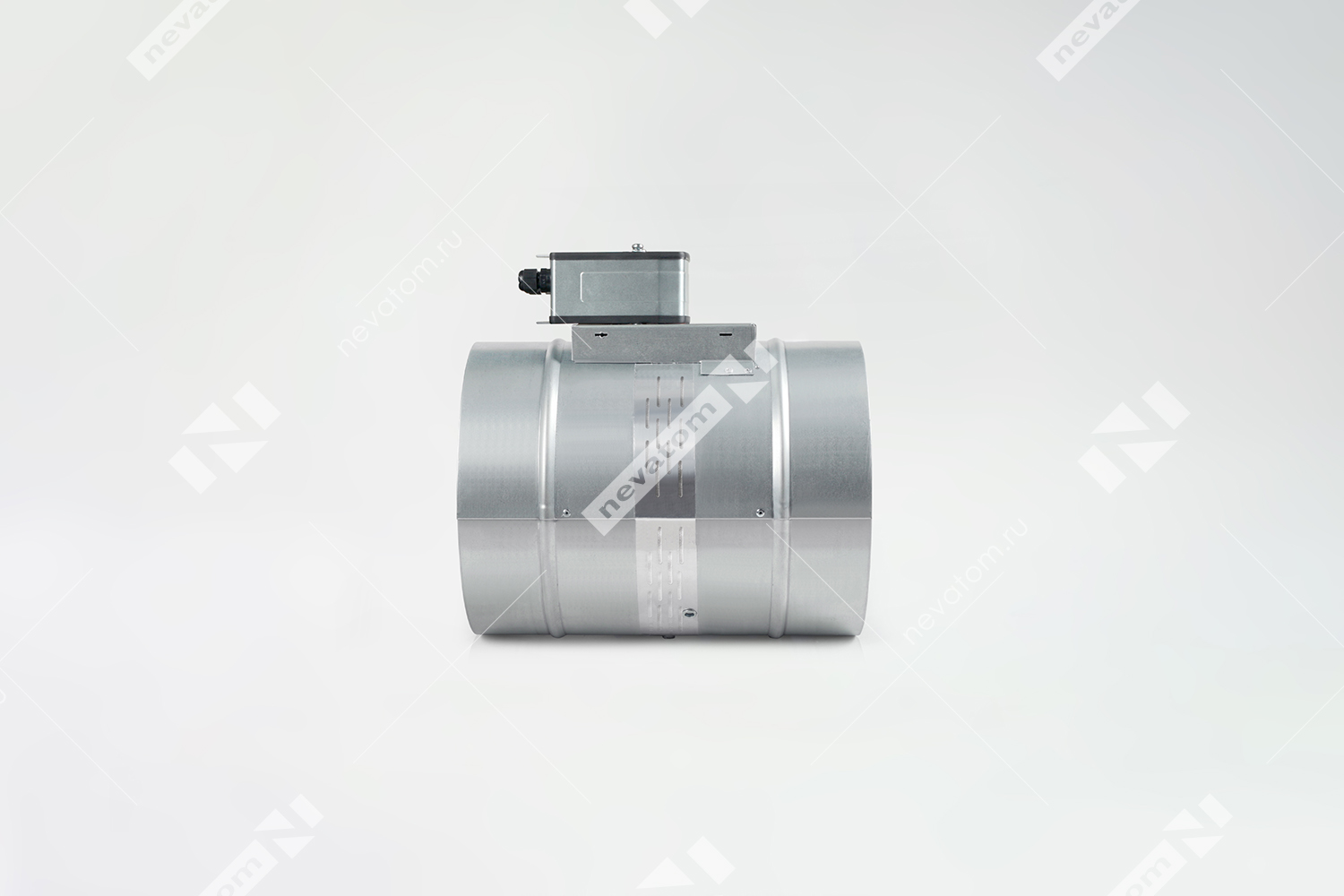

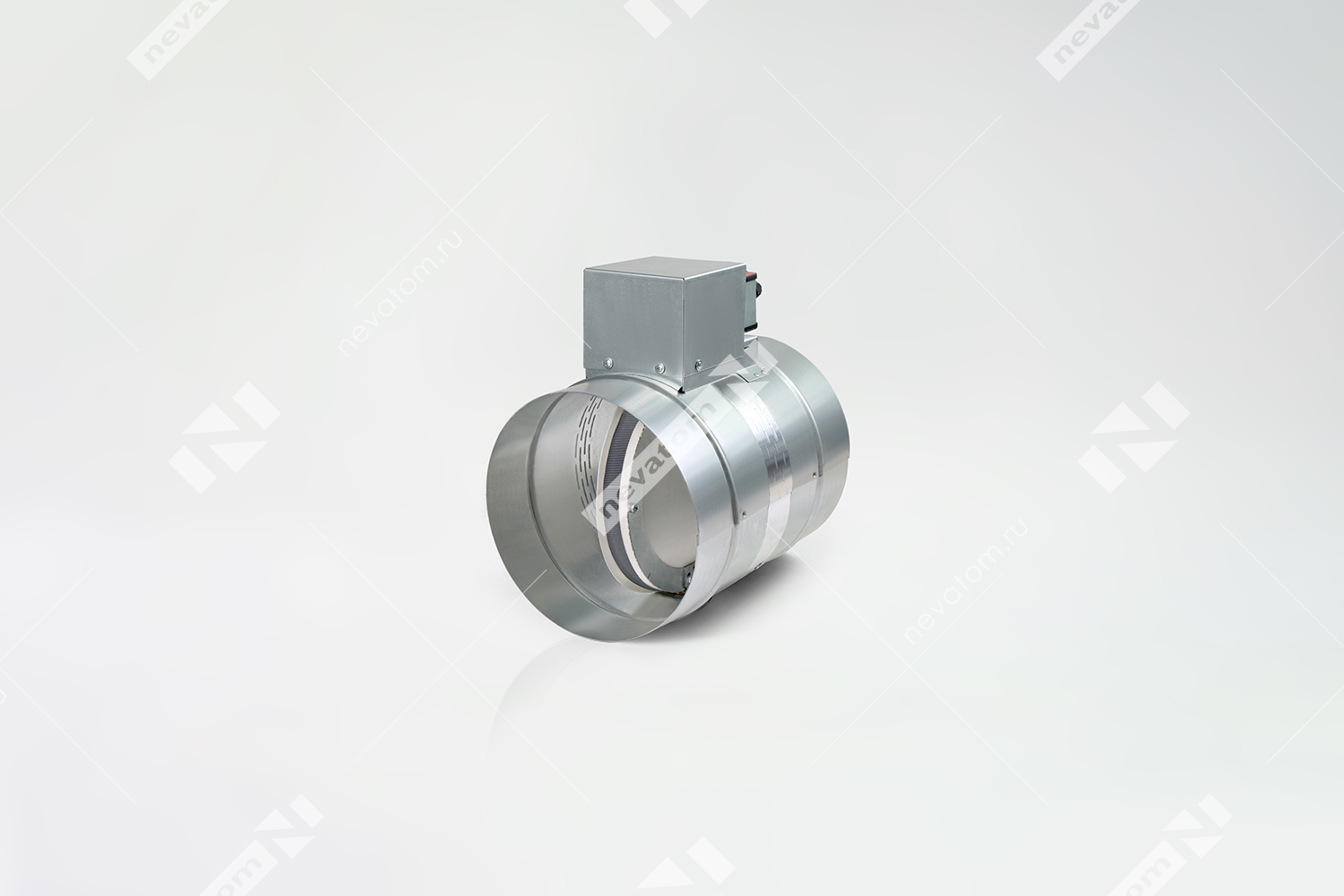

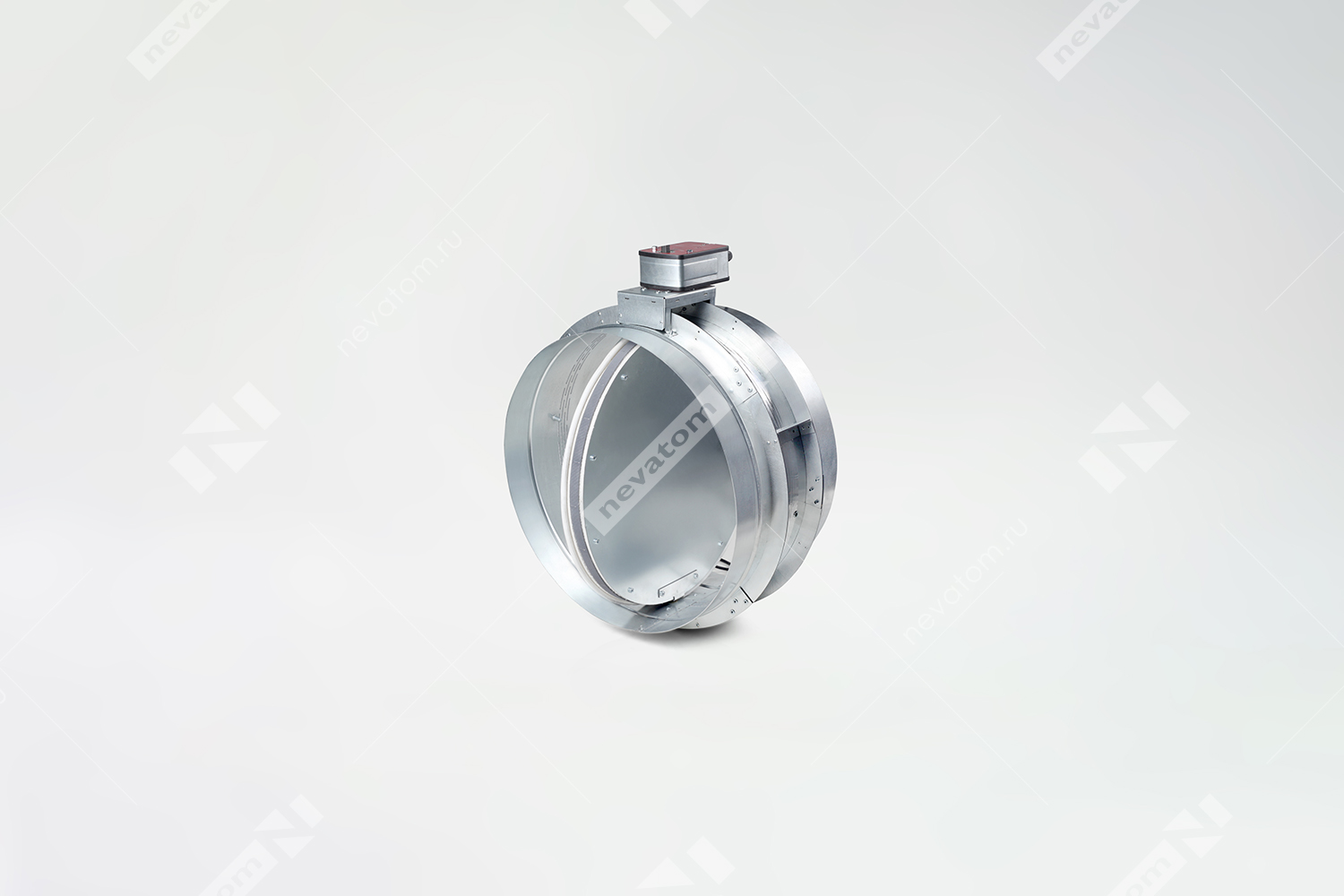

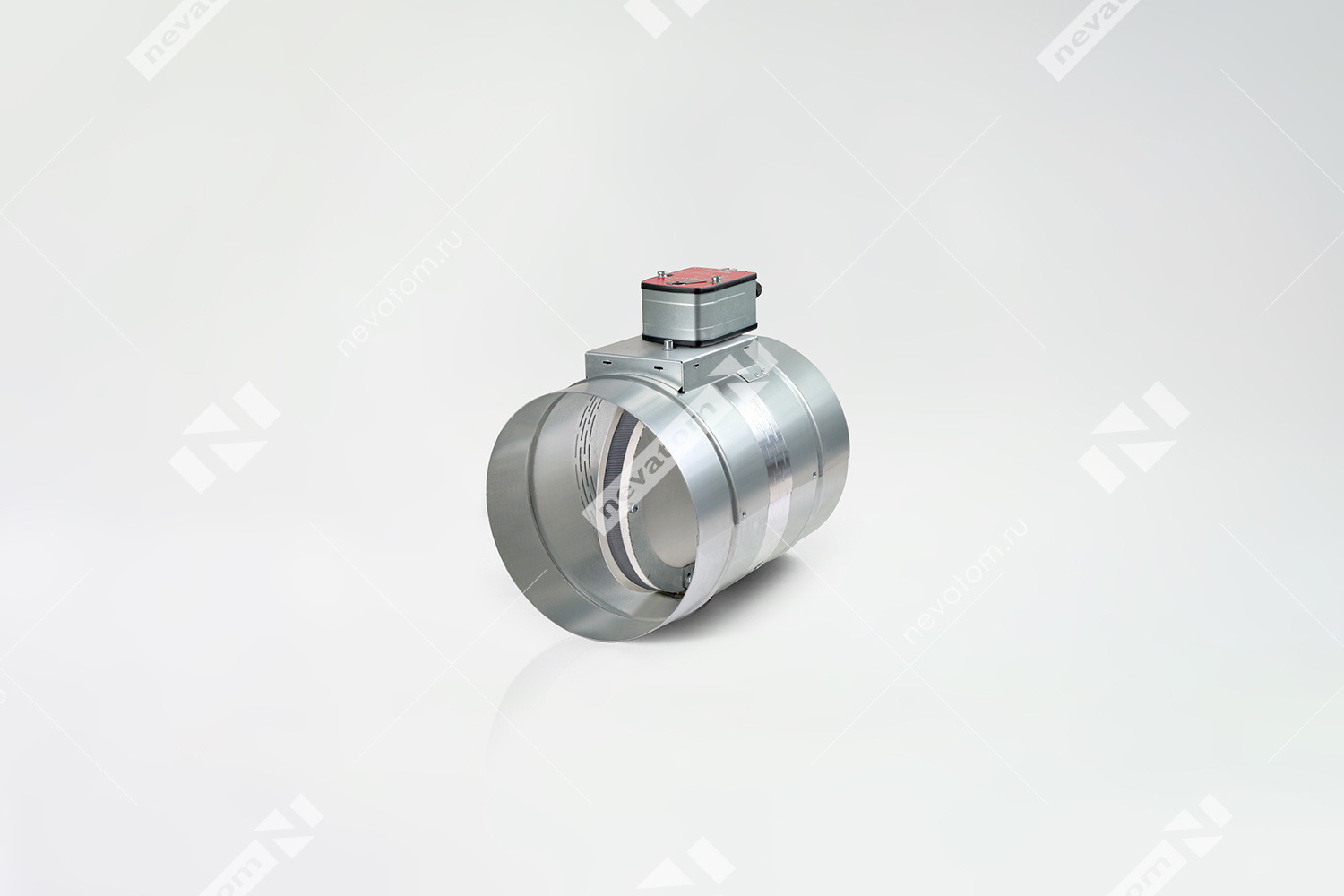

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом MN:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1250мм

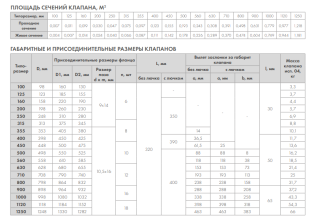

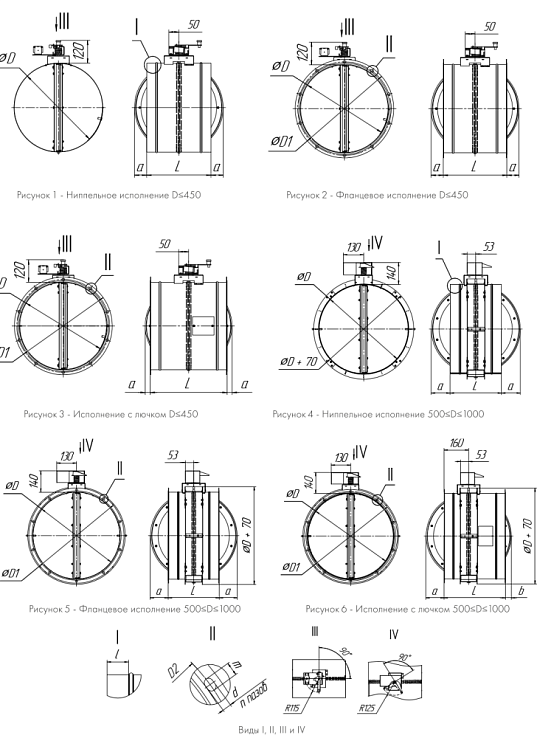

Габаритные и присоединительные размеры клапанов с ТРУ и без них НЕ отличаются.

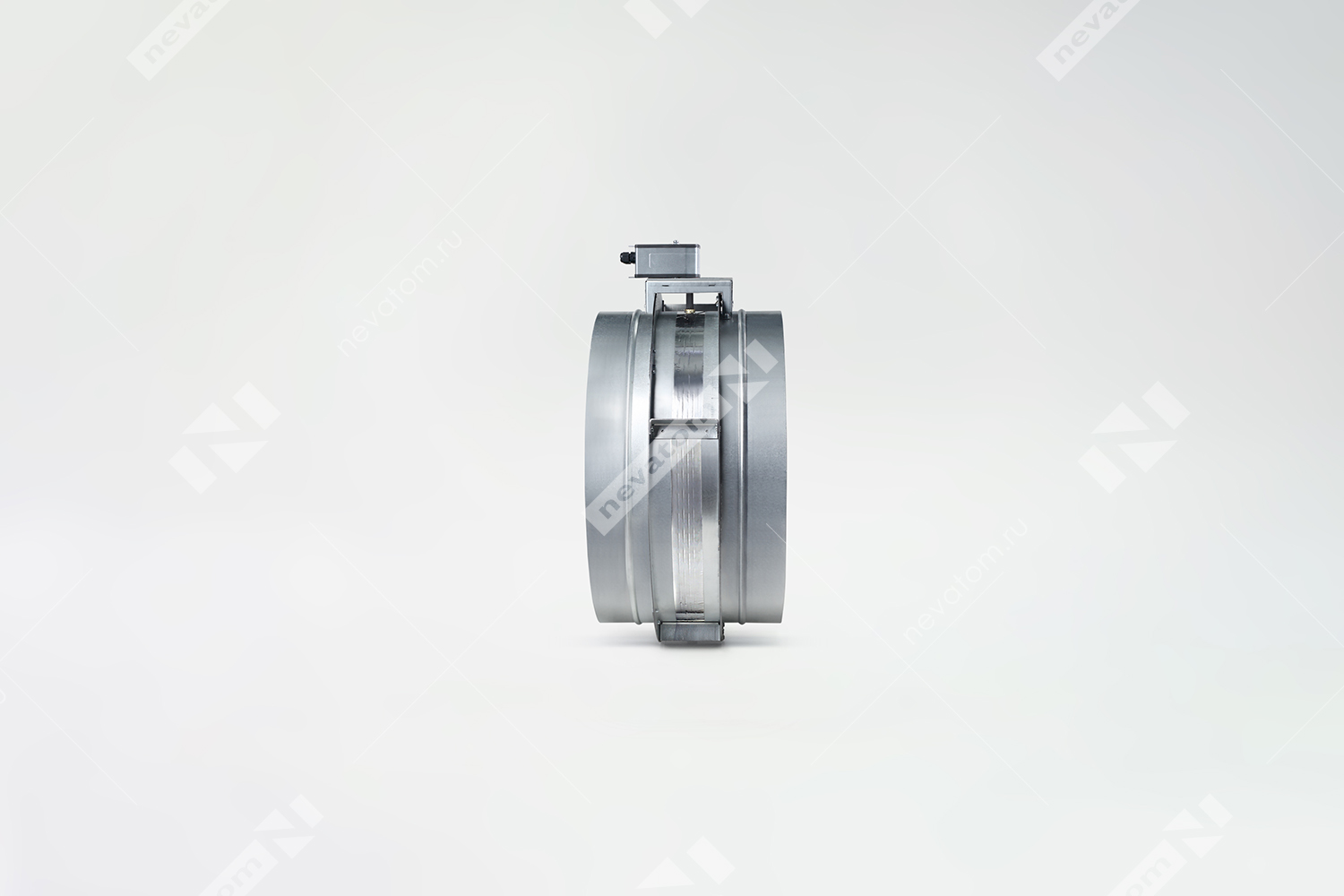

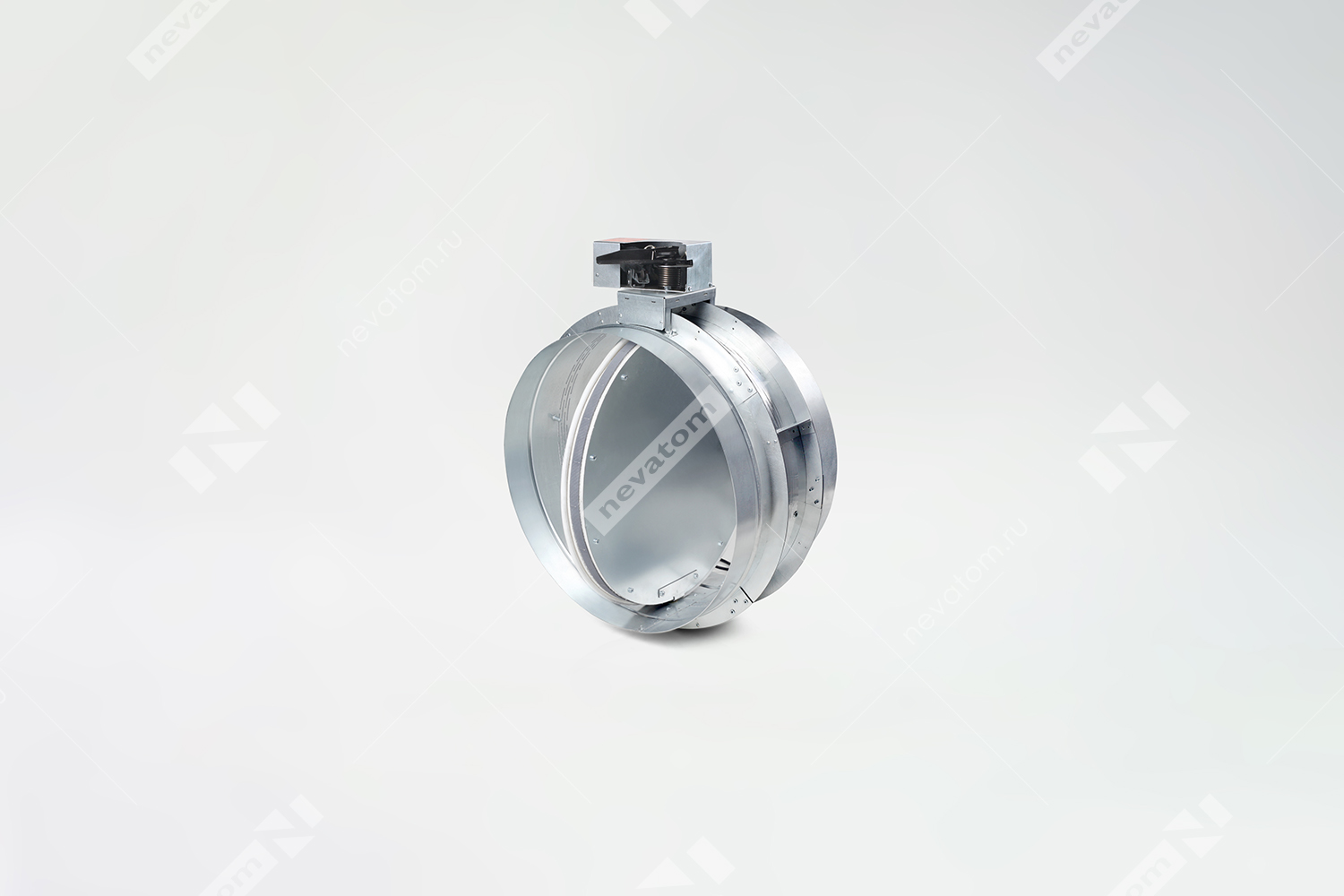

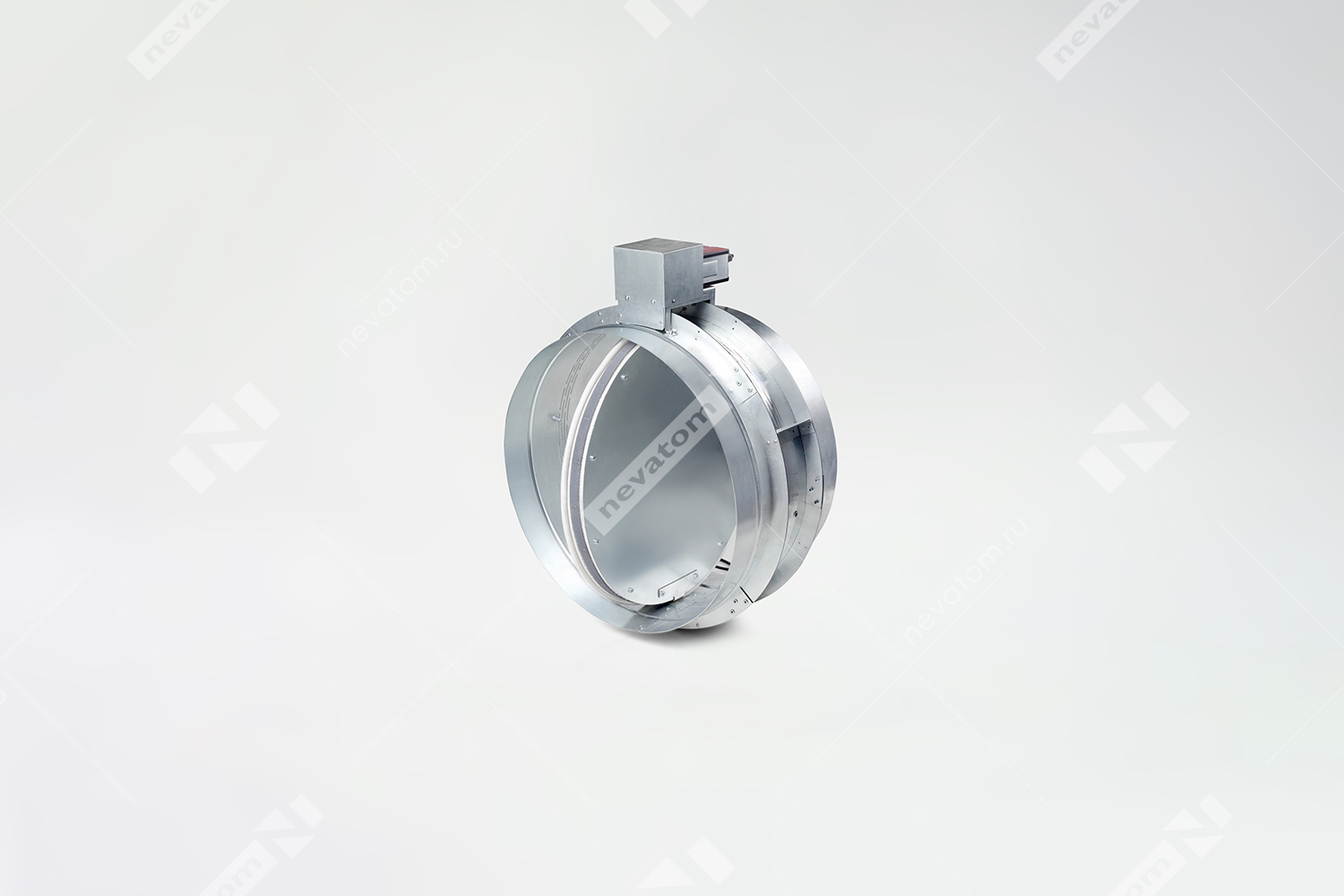

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом EM:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1000 мм
КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 90
ПРЯМОУГОЛЬНЫЕ
Для клапанов используются:
Электромагнитный привод
Электромеханический привод с возвратной пружиной
Клапаны противопожарные нормально открытые однолопаточные KPNO прямоугольного сечения с приводом MN:

Максимальный и минимальный размеры клапана:
по стороне A - 150 -1500 мм
по стороне B - 150 -1000 мм
Гидравлический диаметр не должен превышать 1000 мм.

Клапаны противопожарные нормально открытые однолопаточные KPNO прямоугольного сечения с приводом EM:
Минимальный размер клапана (АхВ) 150х150 мм
Максимальный размер клапана:
◦ по стороне A - 1500 мм
◦ по стороне B - 1000 мм.

Гидравлический диаметр не должен превышать 1000 мм.
КРУГЛЫЕ
Для клапанов используют:
Электромагнитный привод
Электромеханический привод с возвратной пружиной

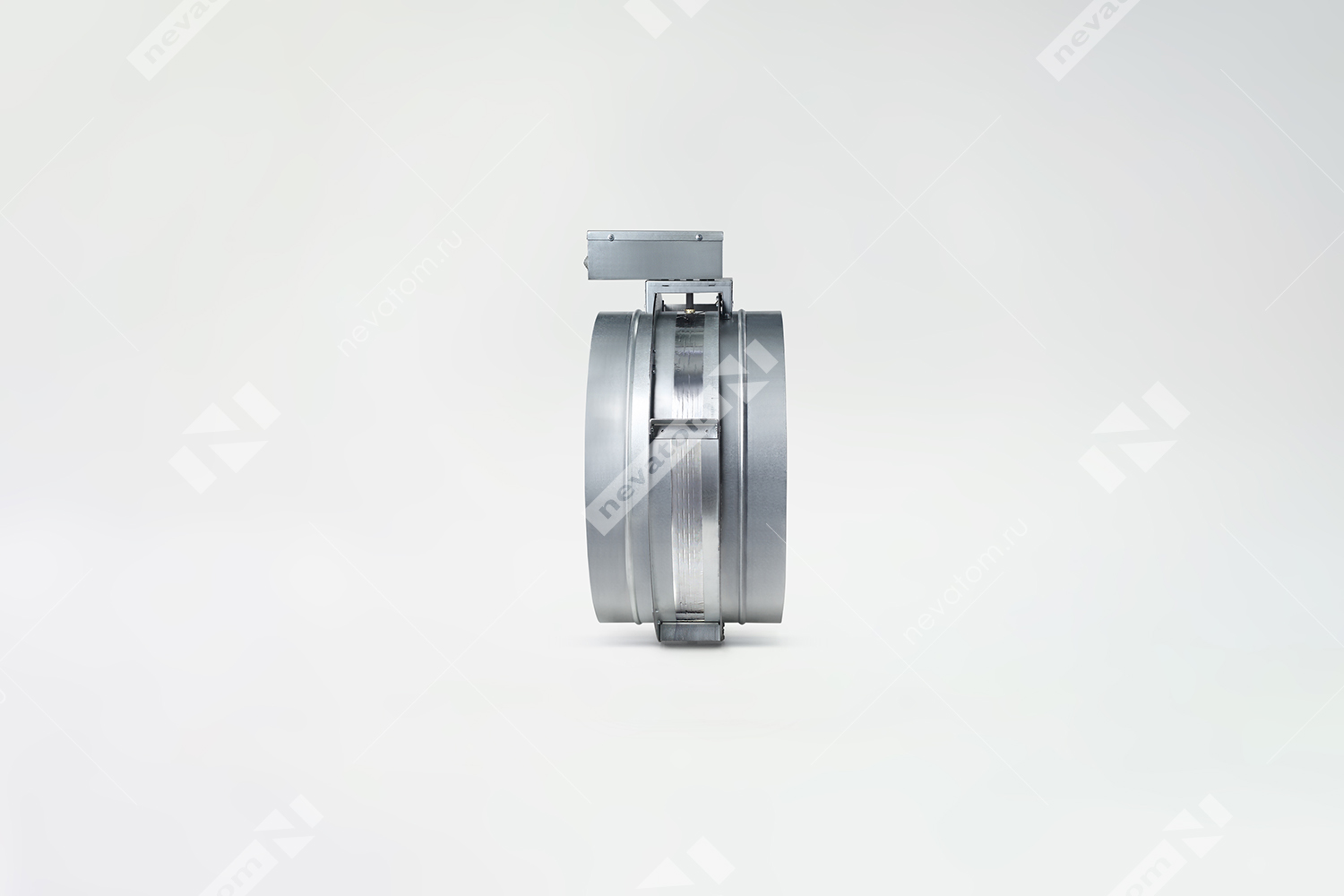

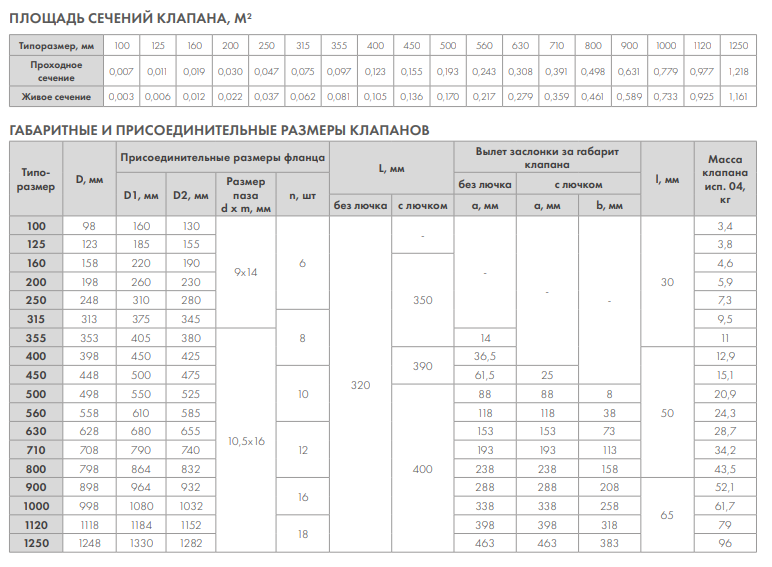

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом MN:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1250мм
Габаритные и присоединительные размеры клапанов с ТРУ и без них НЕ отличаются.

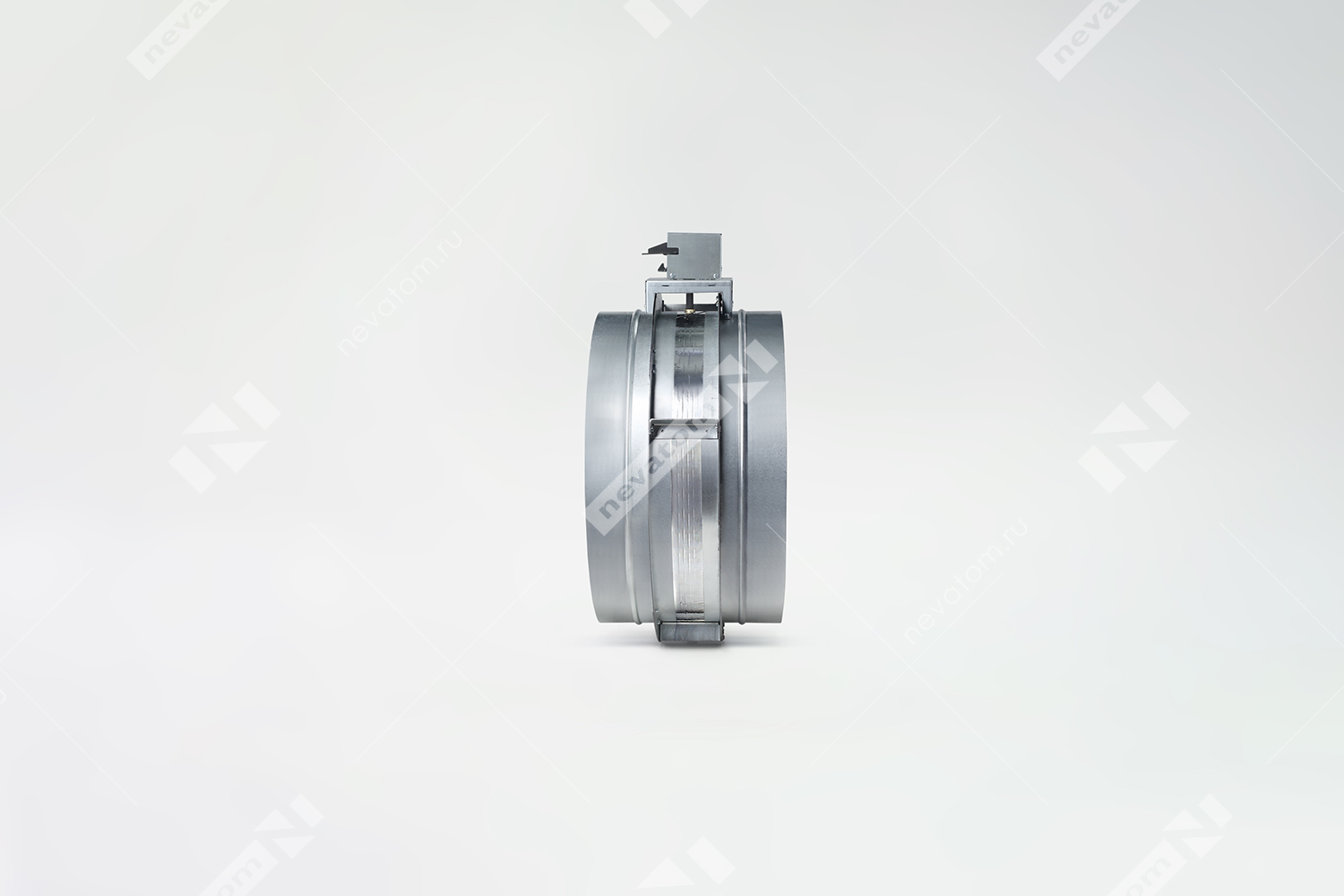

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом EM:
Минимальный размер клапана Dmin = 100 мм
Максимальный размер клапана Dmax = 1000 мм
