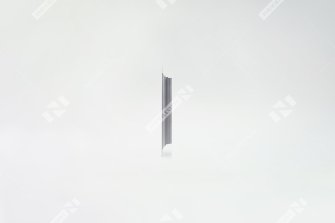

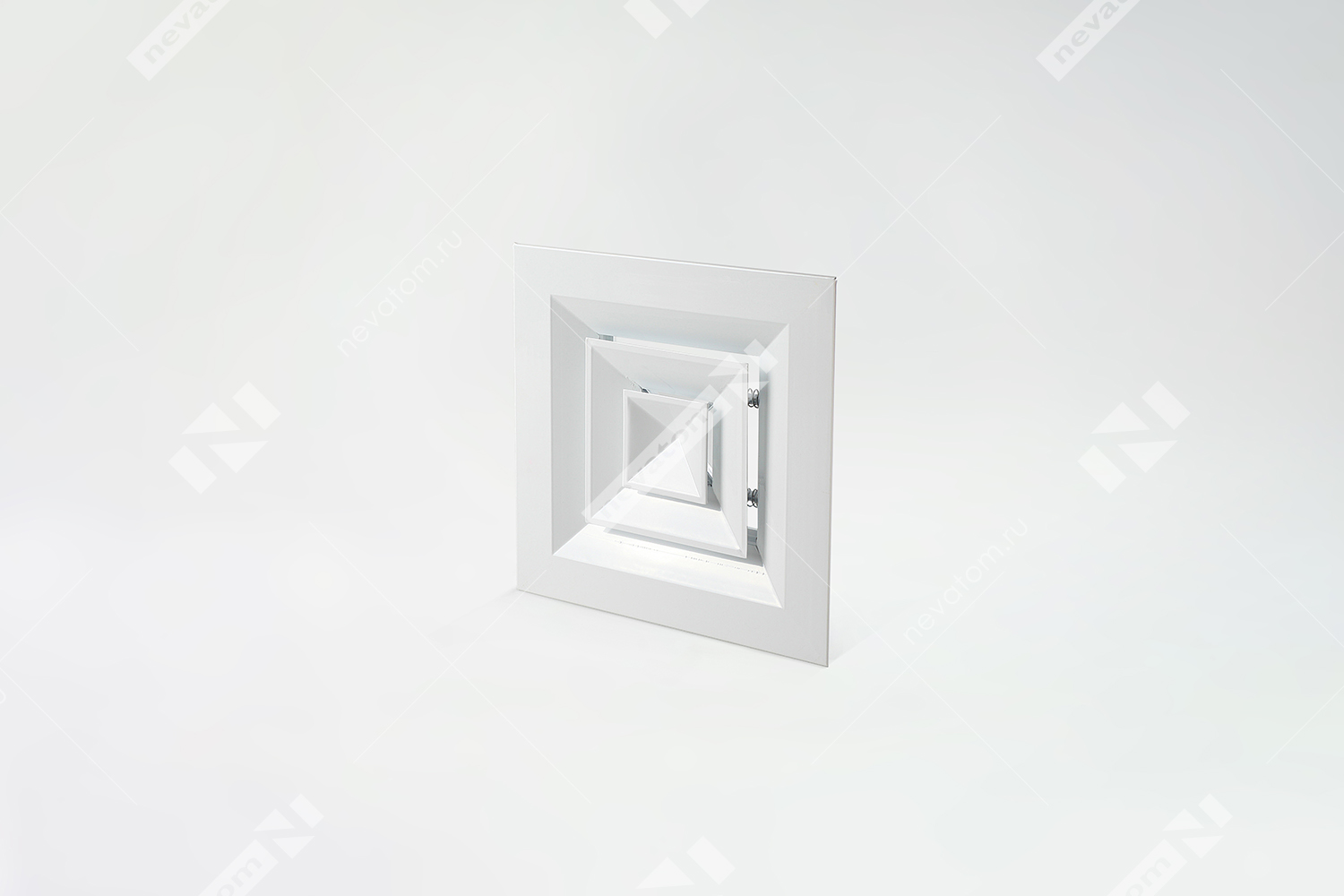

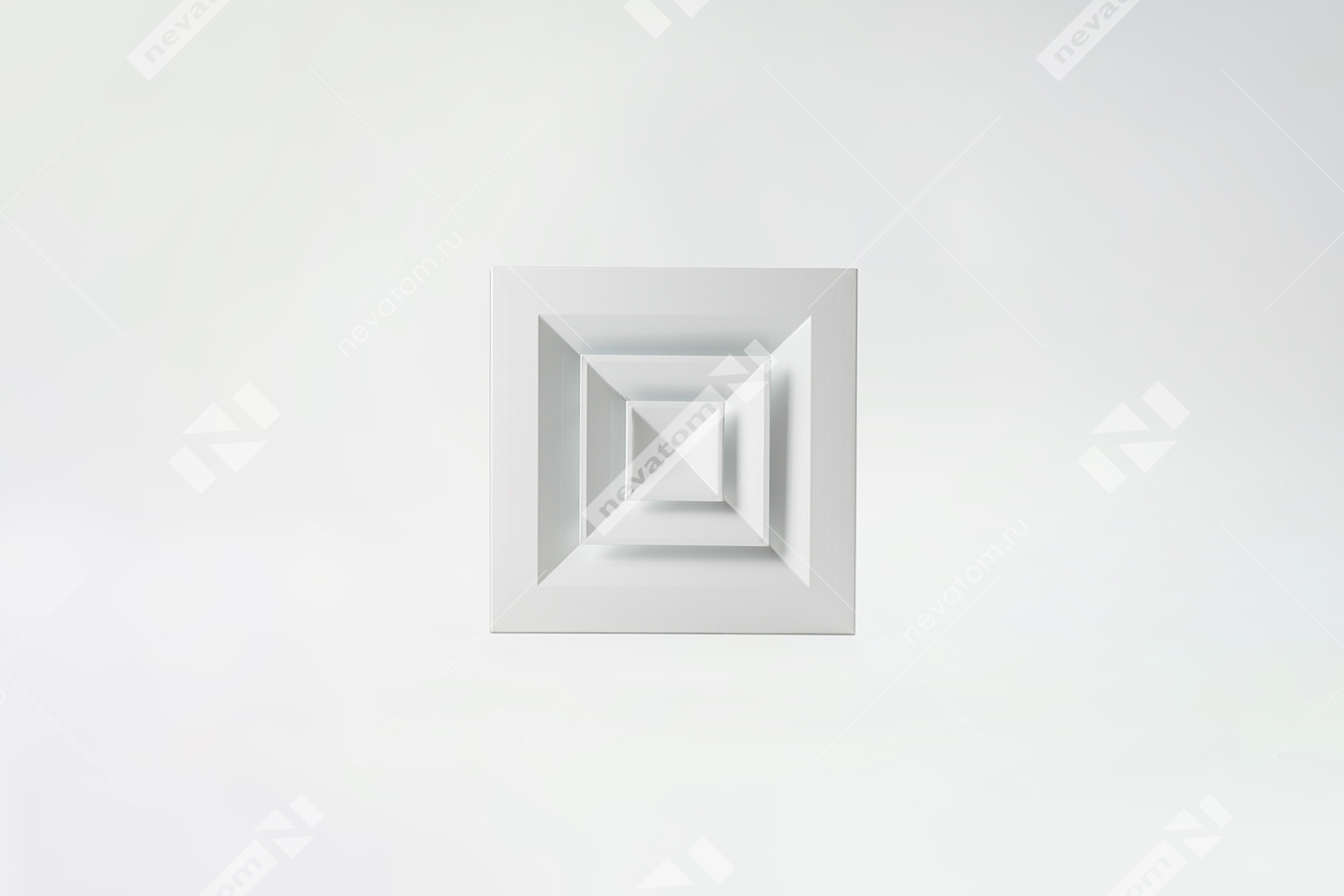

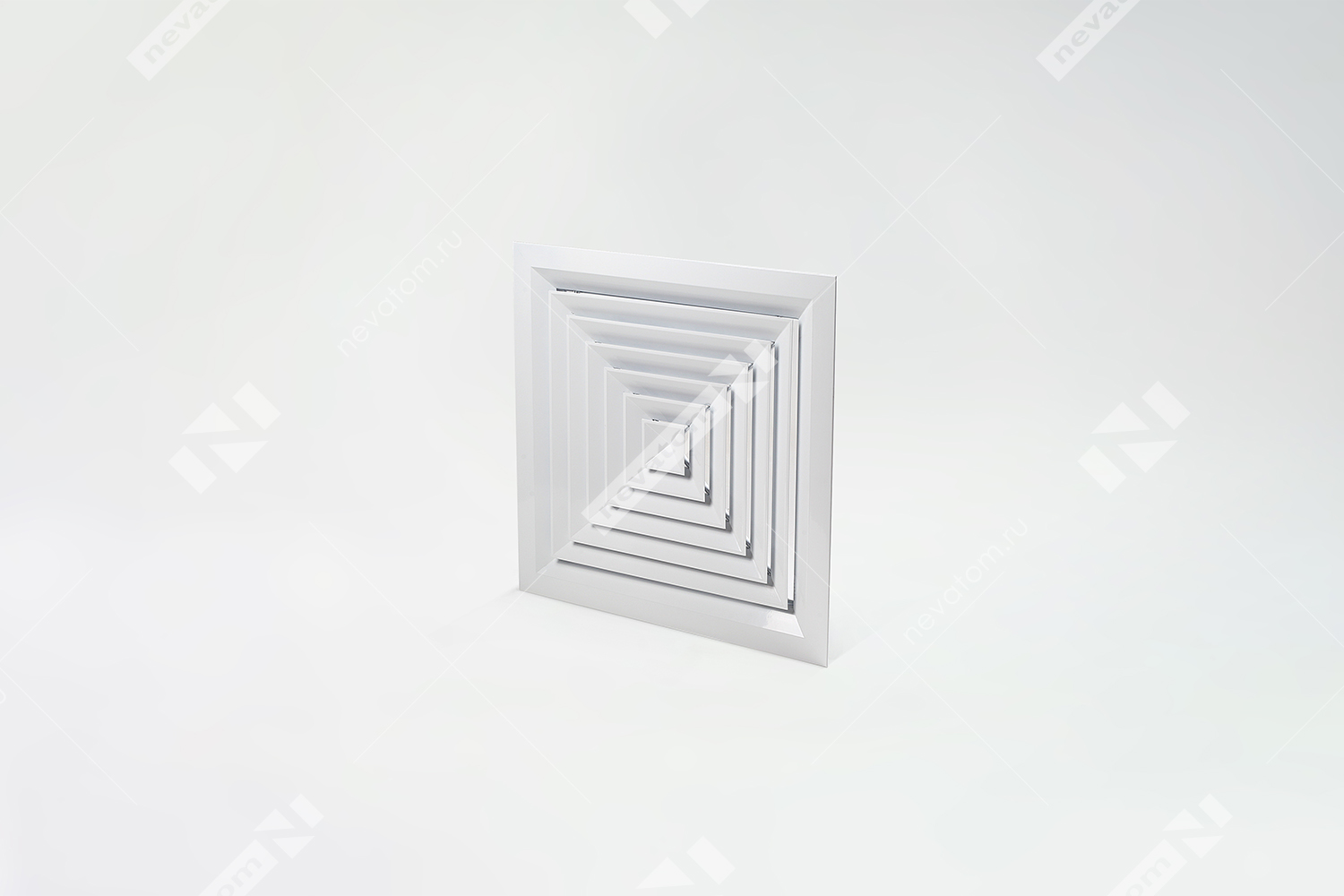

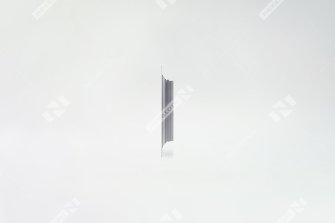

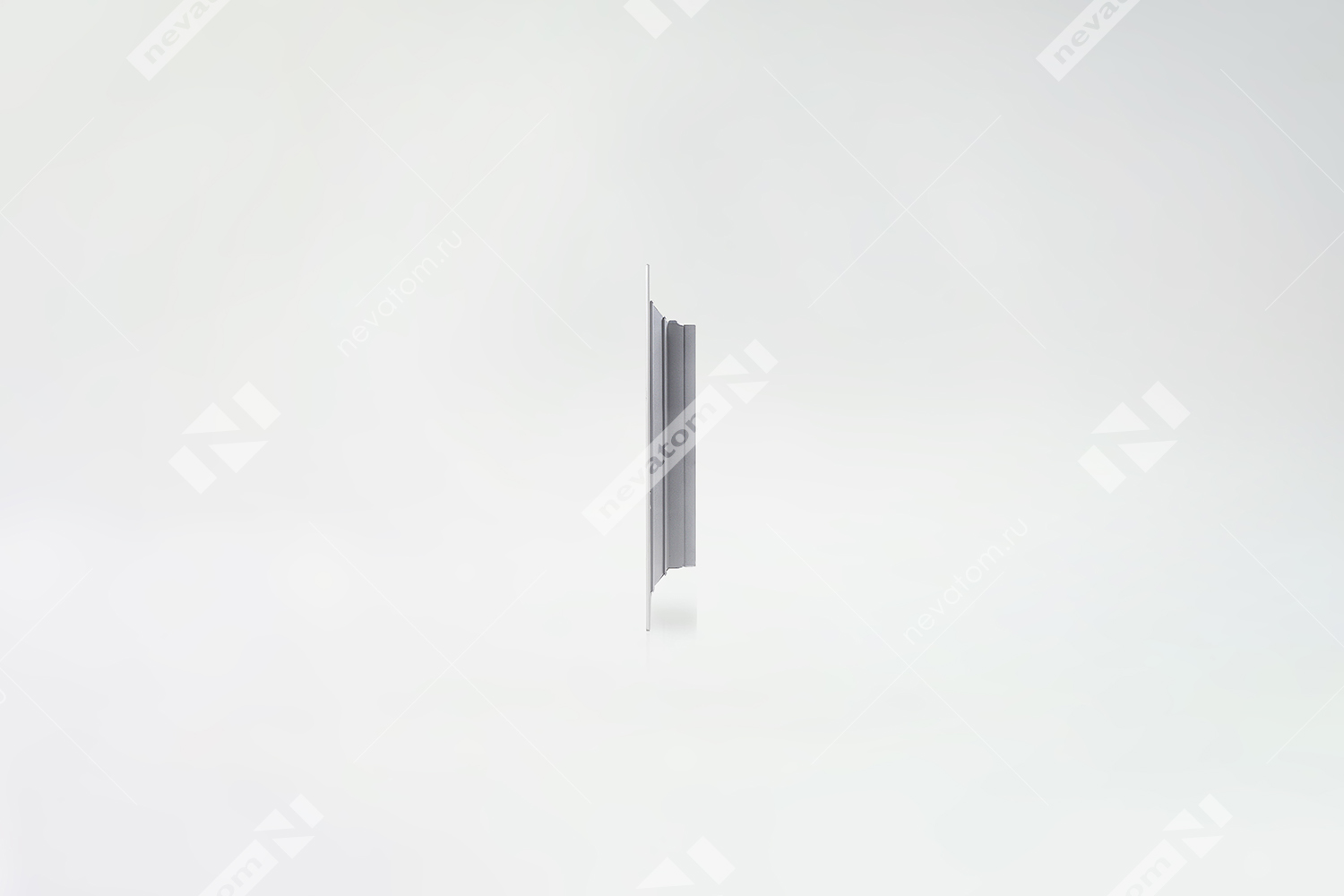

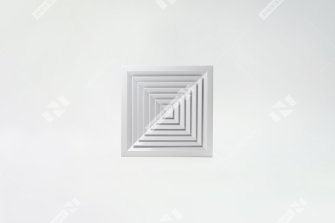

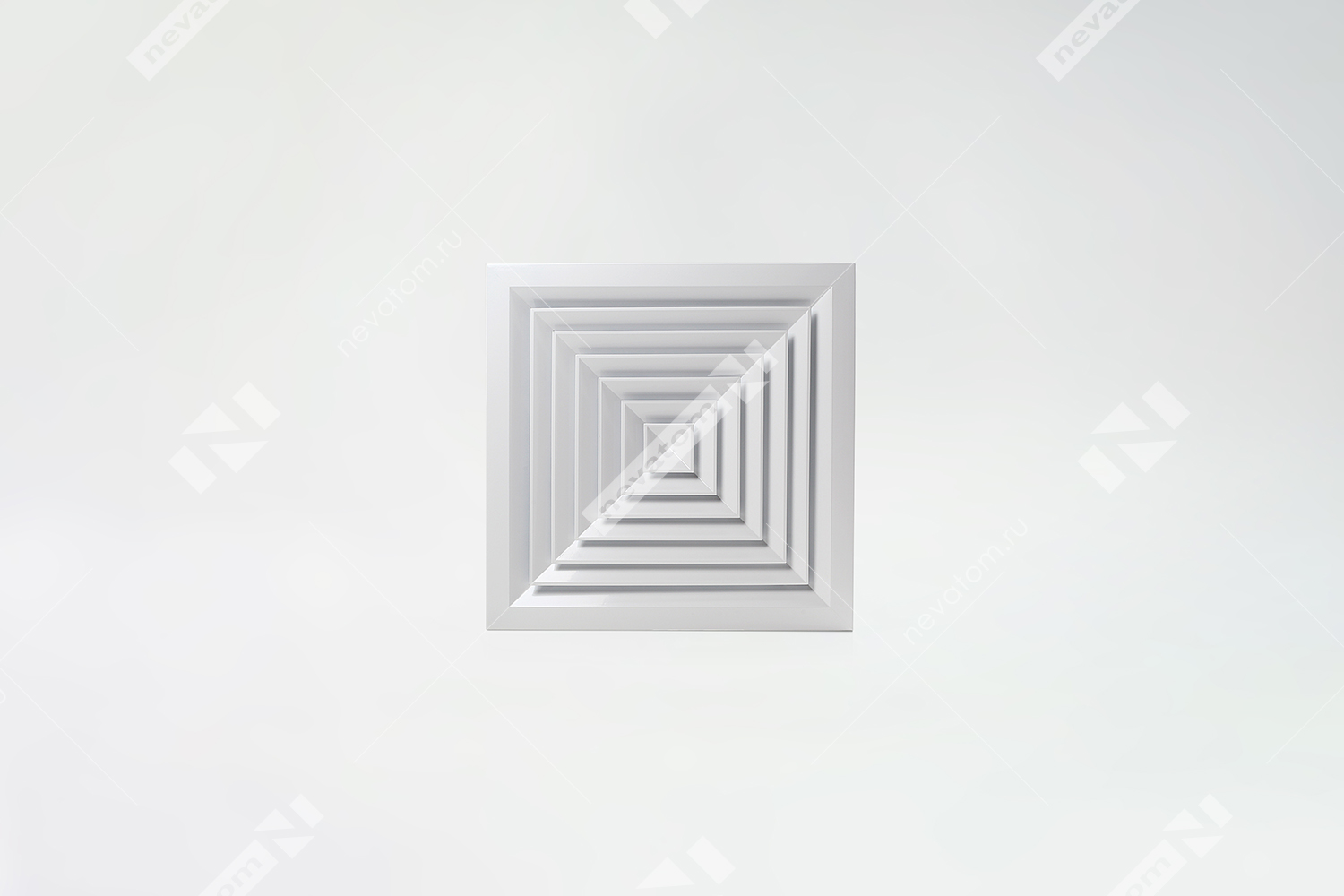

Квадратный потолочный диффузор ДП

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

Квадратные потолочные диффузоры ДП распределяют потоки воздуха в системах вентиляции, воздушного отопления и кондиционирования.

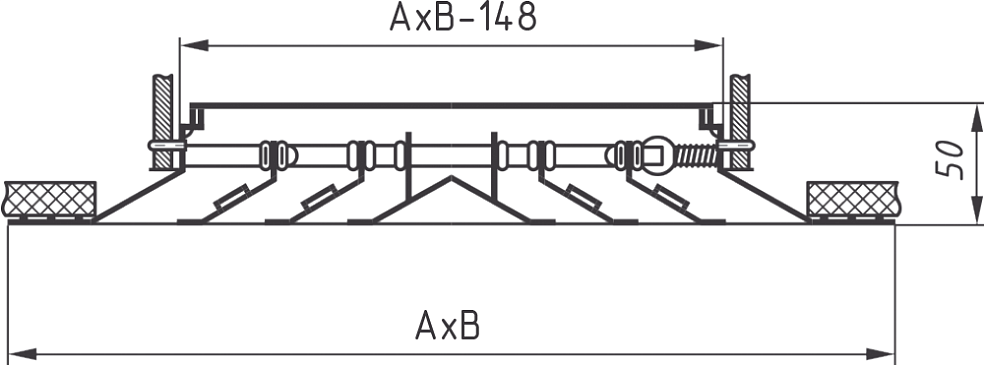

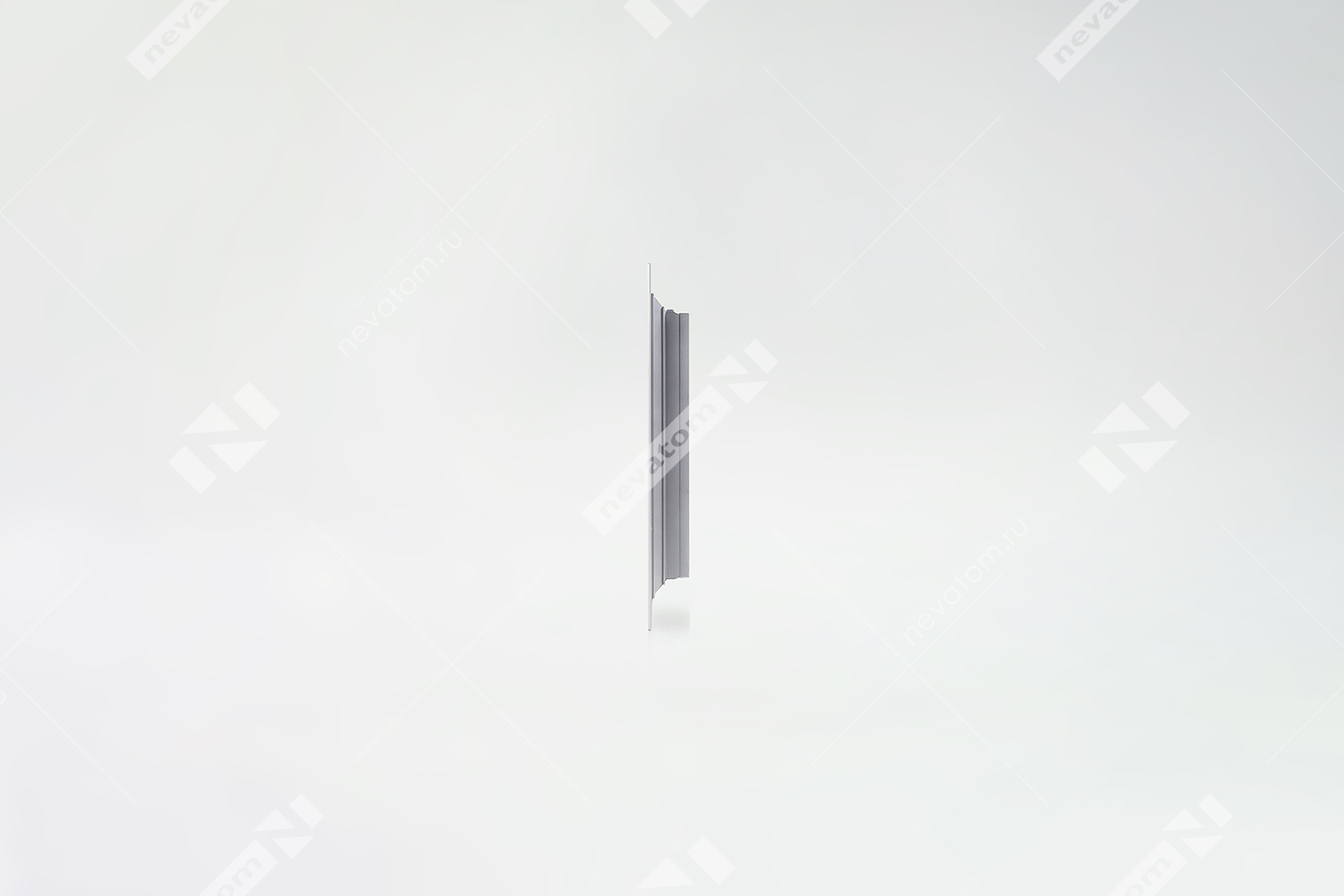

Конструктивно диффузор состоит из двух частей:
Наружной рамки, которую крепят к воздуховоду
Центральной съемной части, которую крепят с помощью пружинных фиксаторов к наружной рамке
ДП изготавливают из алюминиевого профиля, окрашенного методом порошкового напыления. Стандартный цвет – белый (RAL 9016).

Чтобы регулировать расход воздуха, на диффузоры ДП устанавливают регуляторы (РРВ). Их заказывают отдельно.

Дополнительно возможно изготовление камеры статического давления (адаптера) из оцинкованной стали, которая нужна, чтобы равномерно распределять и выравнивать подводимый к диффузору поток воздуха. Также диффузор с адаптером удобно монтировать. Камеры статического давления для потолочных диффузоров изготавливают с боковым или торцевым подводящим патрубком круглого сечения.
