Внутренняя вентиляционная решетка РВ

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

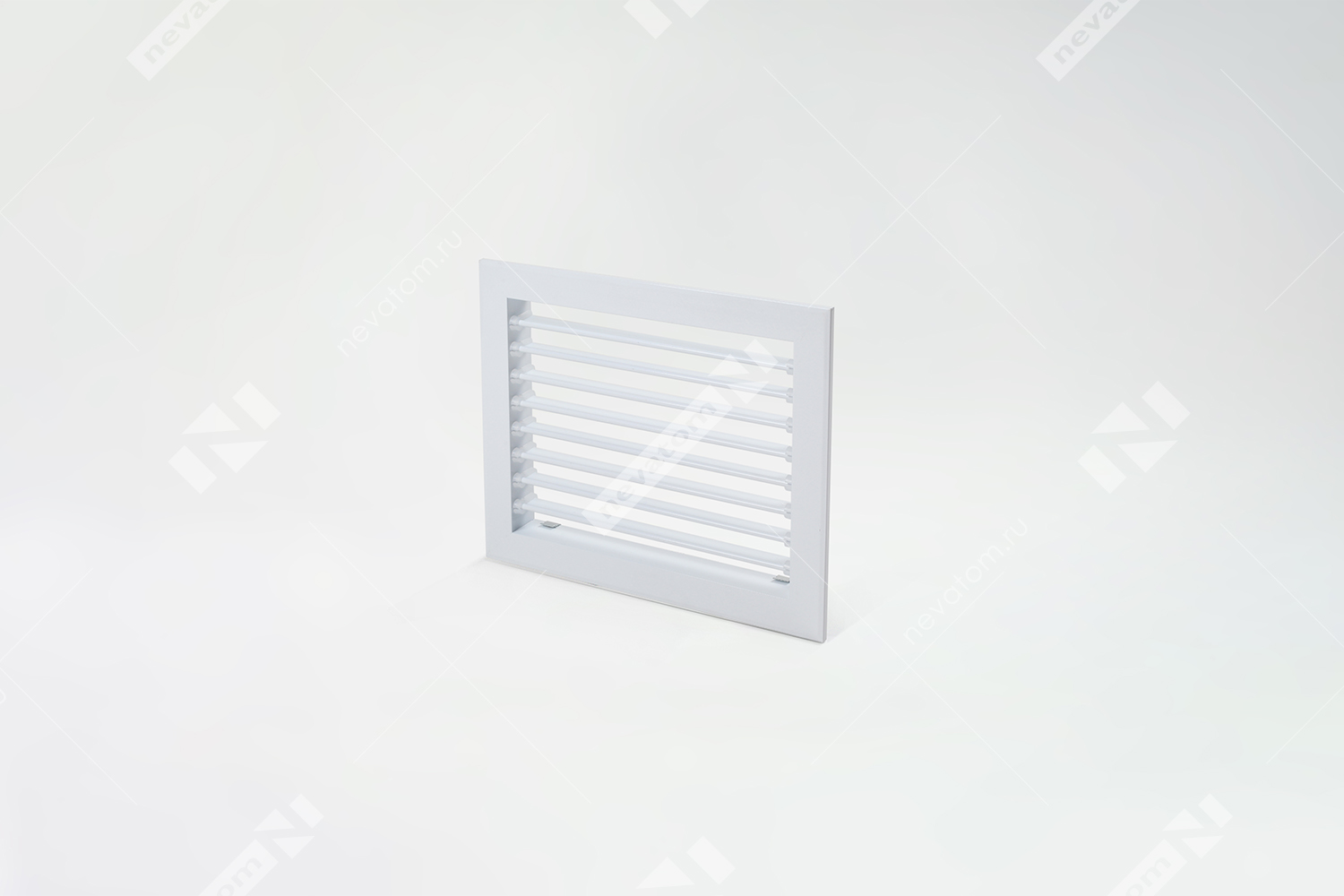

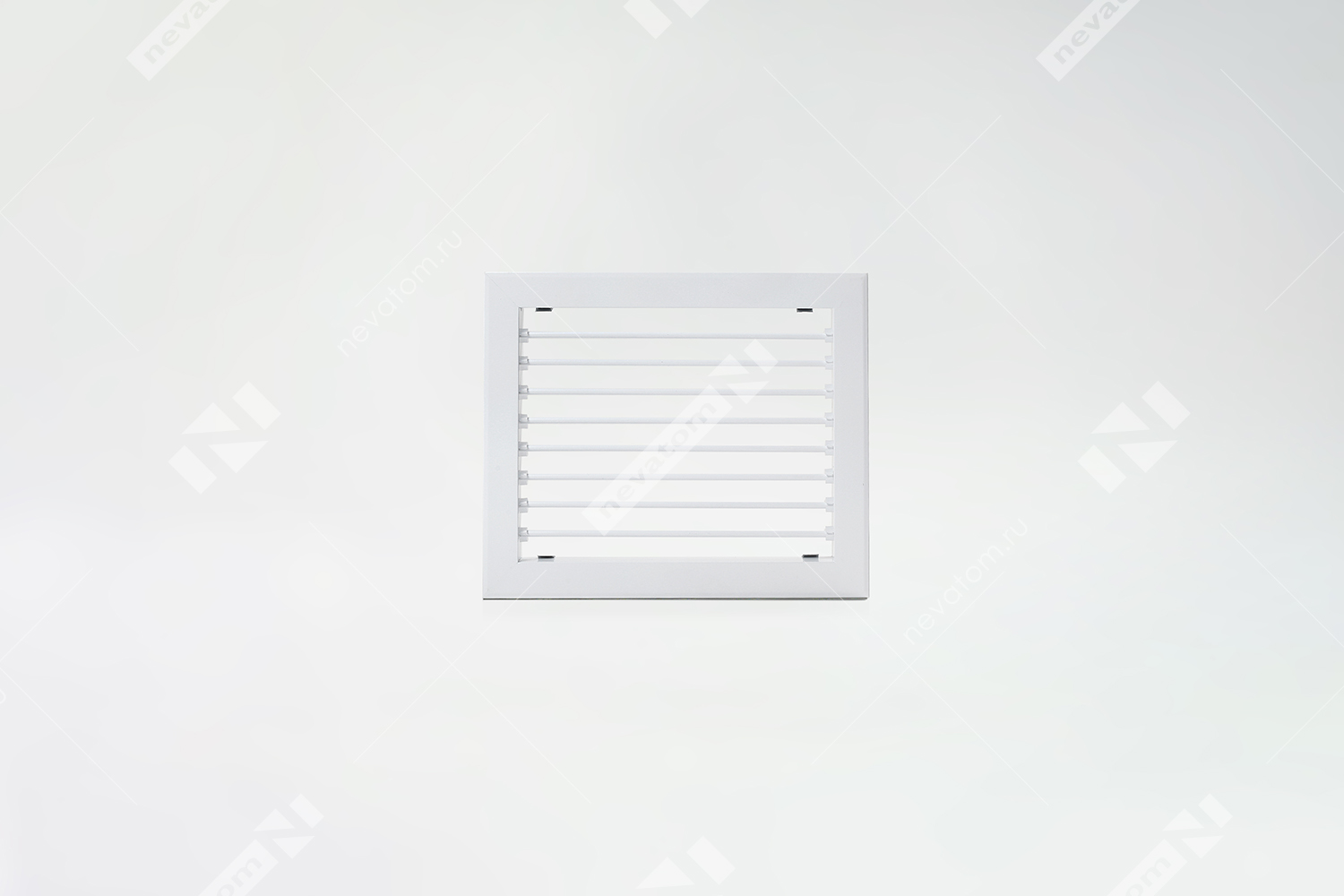

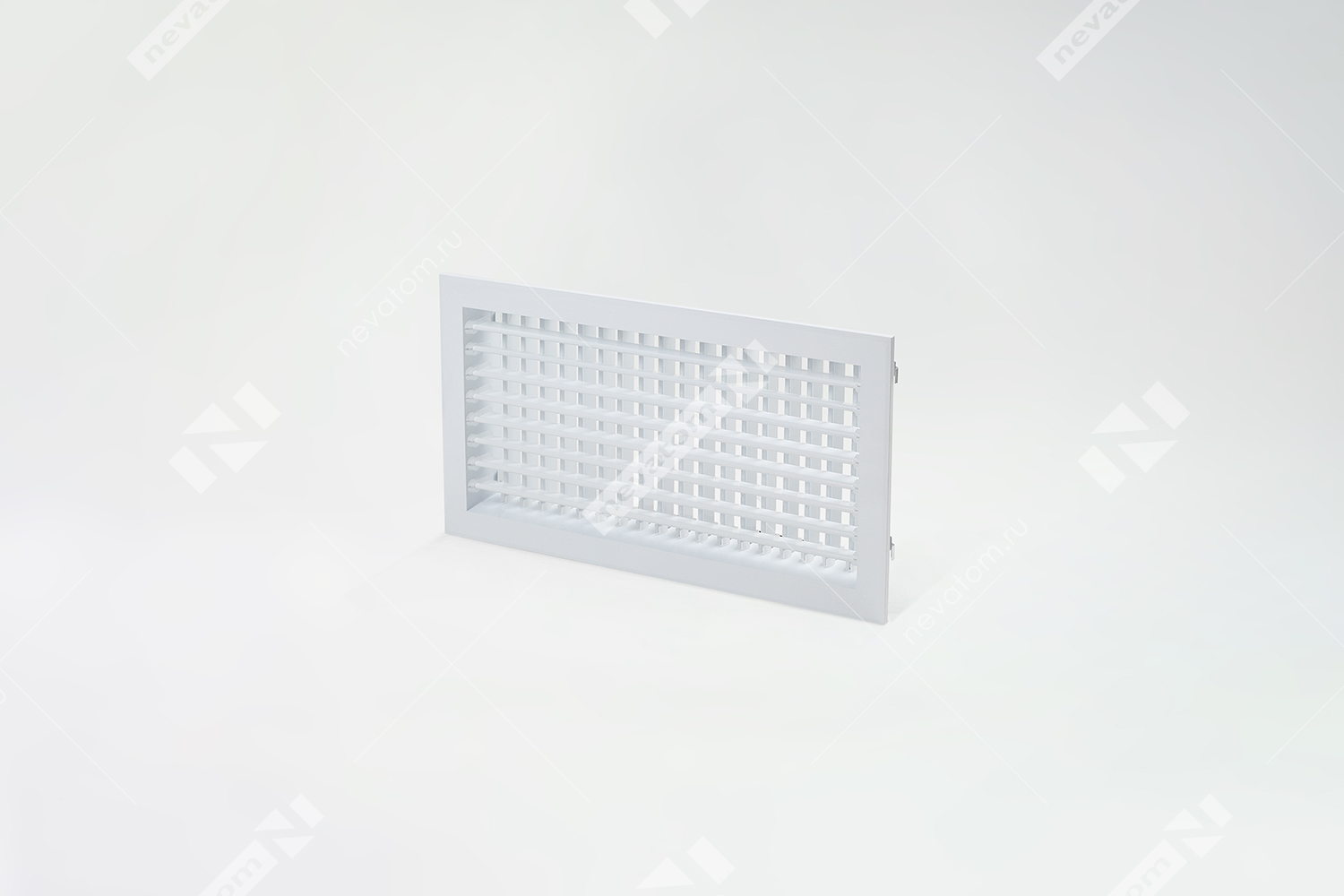

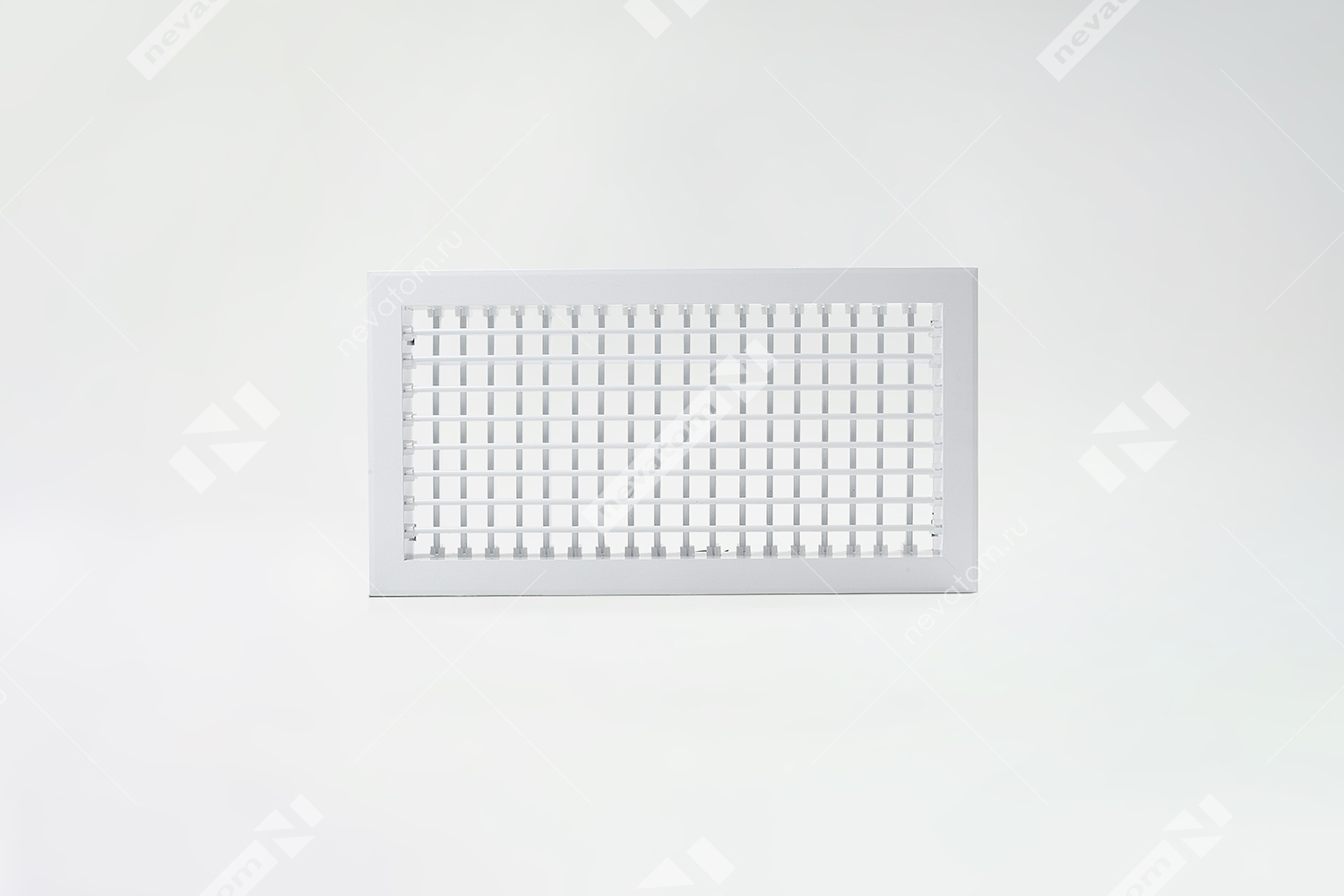

Регулируемые вентиляционные решетки распределяют потоки приточного и вытяжного воздуха в системах вентиляции, кондиционирования и воздушного отопления.

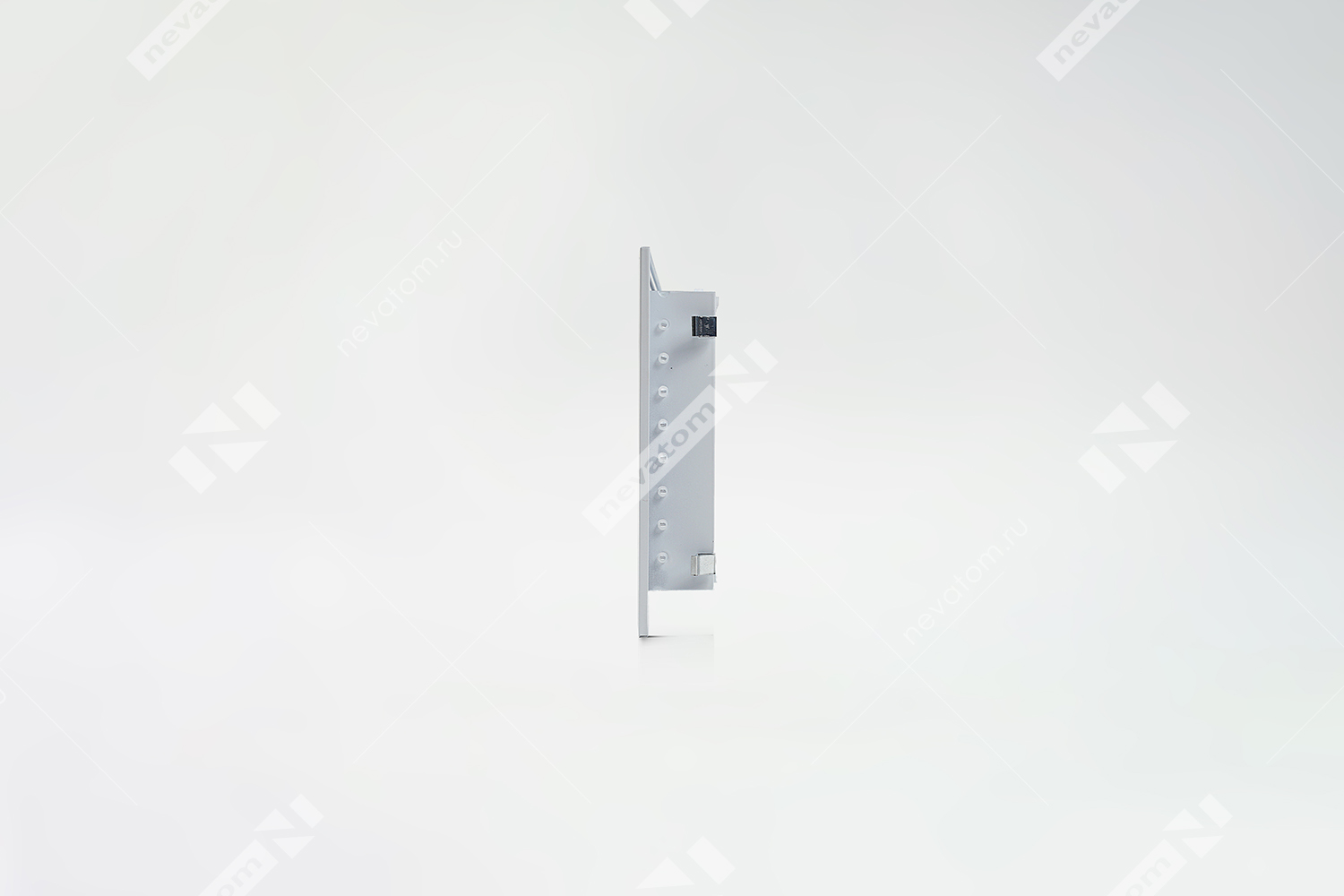

Подвижные жалюзи, установленные в пластиковые втулки, позволяют качественно распределять потоки воздуха.

Корпус решетки и жалюзи изготовлены из алюминиевого профиля. Он окрашен методом порошкового напыления. Цвет — стандартный белый (RAL 9016). По заказу доступна окраска возможно окрашивание в любой цвет по каталогу RAL.

Минимальный размер решеток — 100х100 мм.
Решетки изготавливают с шагом 50 мм.

Для регулирования расхода воздуха на решетки РВ устанавливают регуляторы расхода воздуха (РРВ), которые заказывают отдельно.

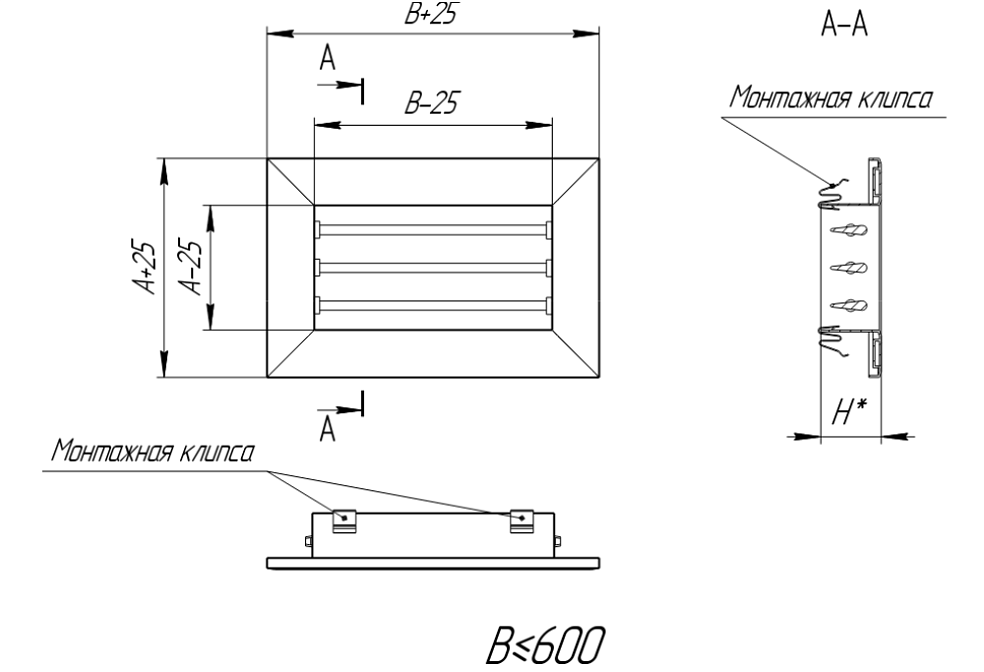

Вентиляционные решетки делают односекционными при В ≤ 600 мм, а при В > 600 мм — многосекционными с промежуточной стойкой. Размер В каждой секции должен быть ≤ 500 мм.

В такие решетки устанавливают два регулятора расхода воздуха РРВ одинаковых размеров.

Ограничение размеров РВ–1/РВ–2:

A – от 100 мм до 600 мм; шаг– 50 мм;
В – от 100 мм до 1500 мм; шаг –50мм.

КРАТКОЕ ОПИСАНИЕ МОНТАЖА:

1. Рамку монтажную установить в воздуховод и зафиксировать саморезами по металлу (рекомендован саморез 3,5х13 DIN968)
2. Решетка вентиляционная РВ устанавливается в проем монтажной рамки. Фиксация Решетки РВ в монтажной рамке осуществляется при помощи монтажных клипс входящих в комплектацию решетки

ПРИМЕЧАНИЕ:

Так же возможна установка Решетки РВ совместно с Регулятором расхода воздуха РРВ. Схему монтажа и принцип установки указан в разделе «Регулятор расхода воздуха РРВ».
Рамка монтажная не входит в комплект поставки, ее поставляют по дополнительному заказу.
