Решётка наружная вентиляционная РН, РНУ, РНК

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

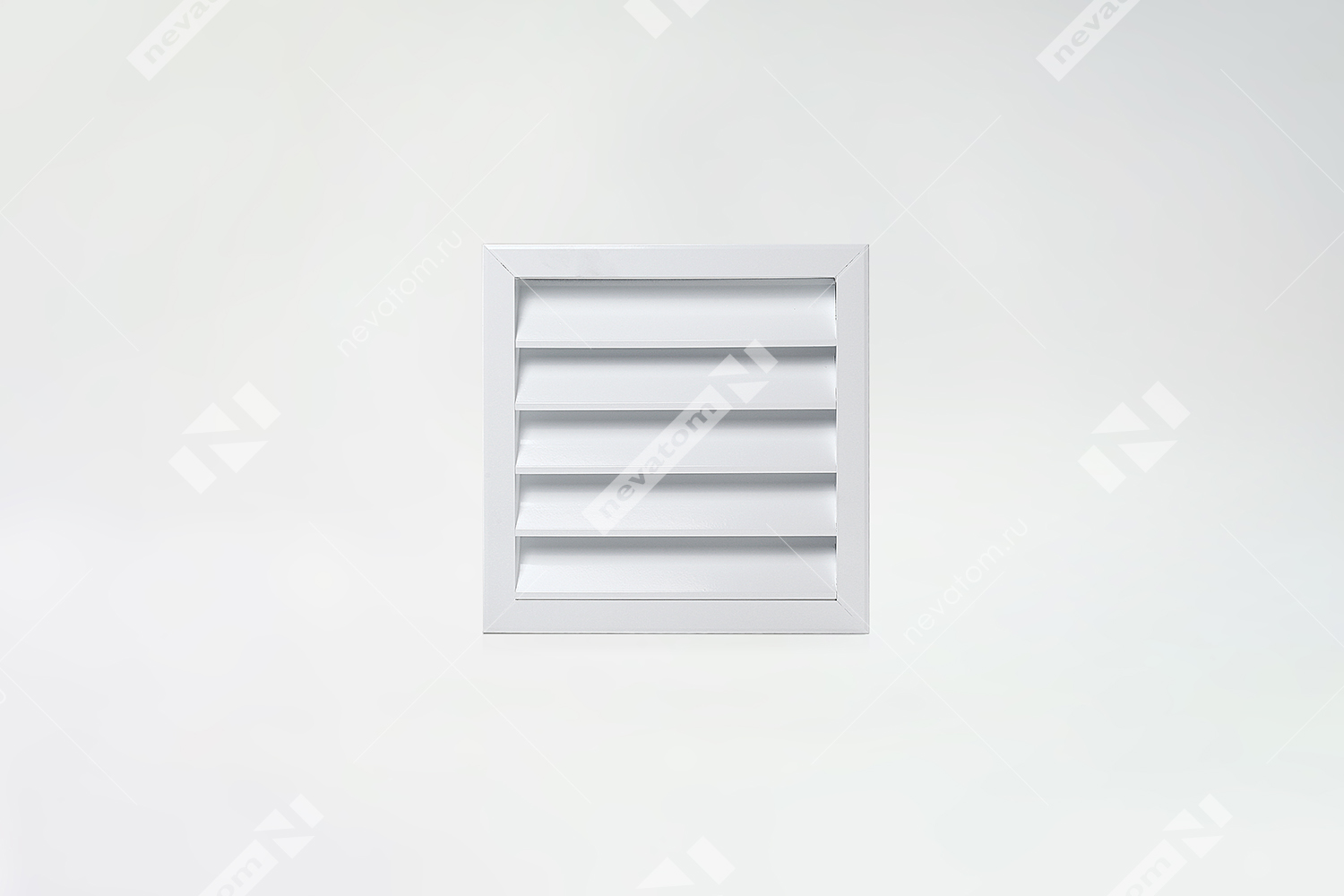

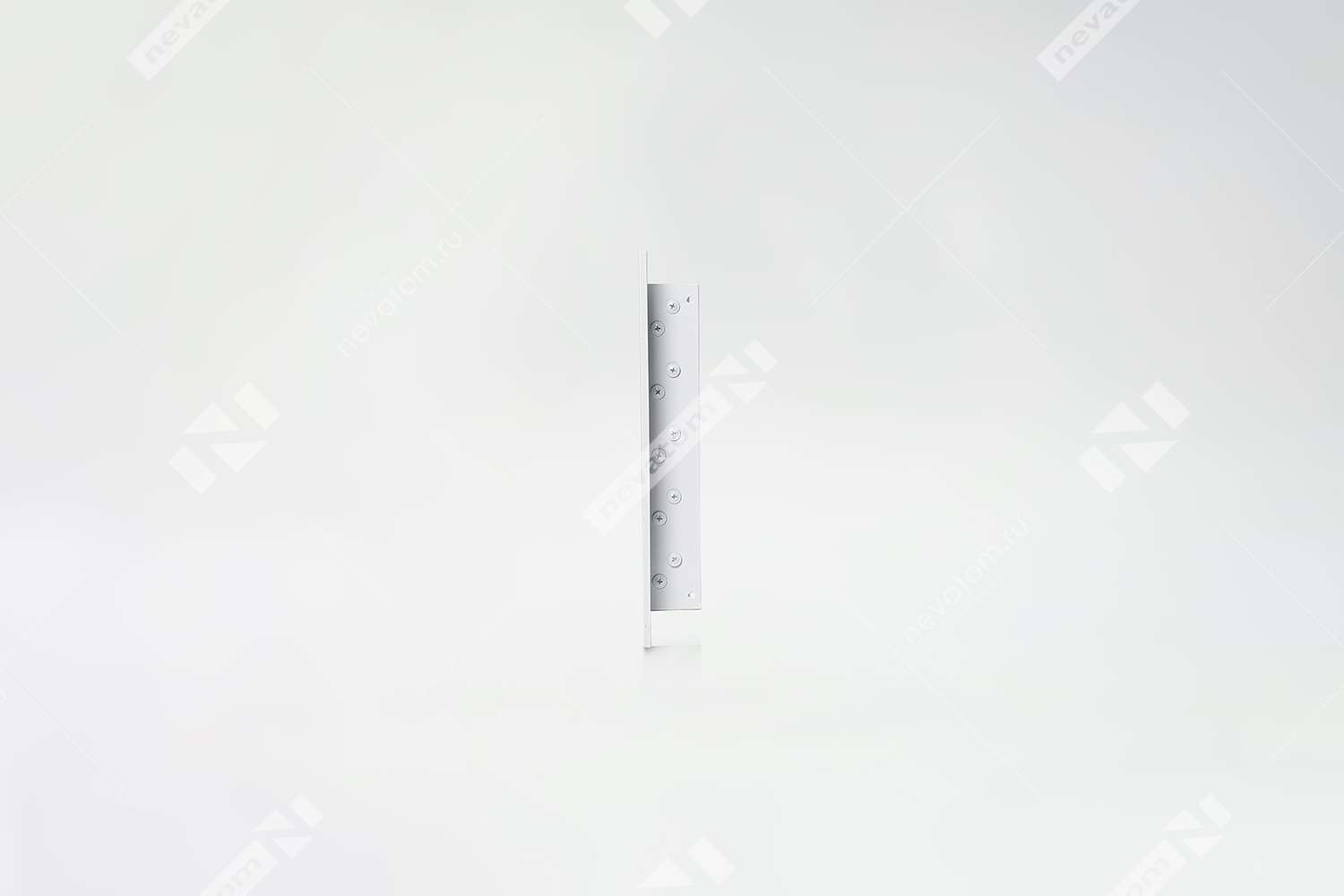

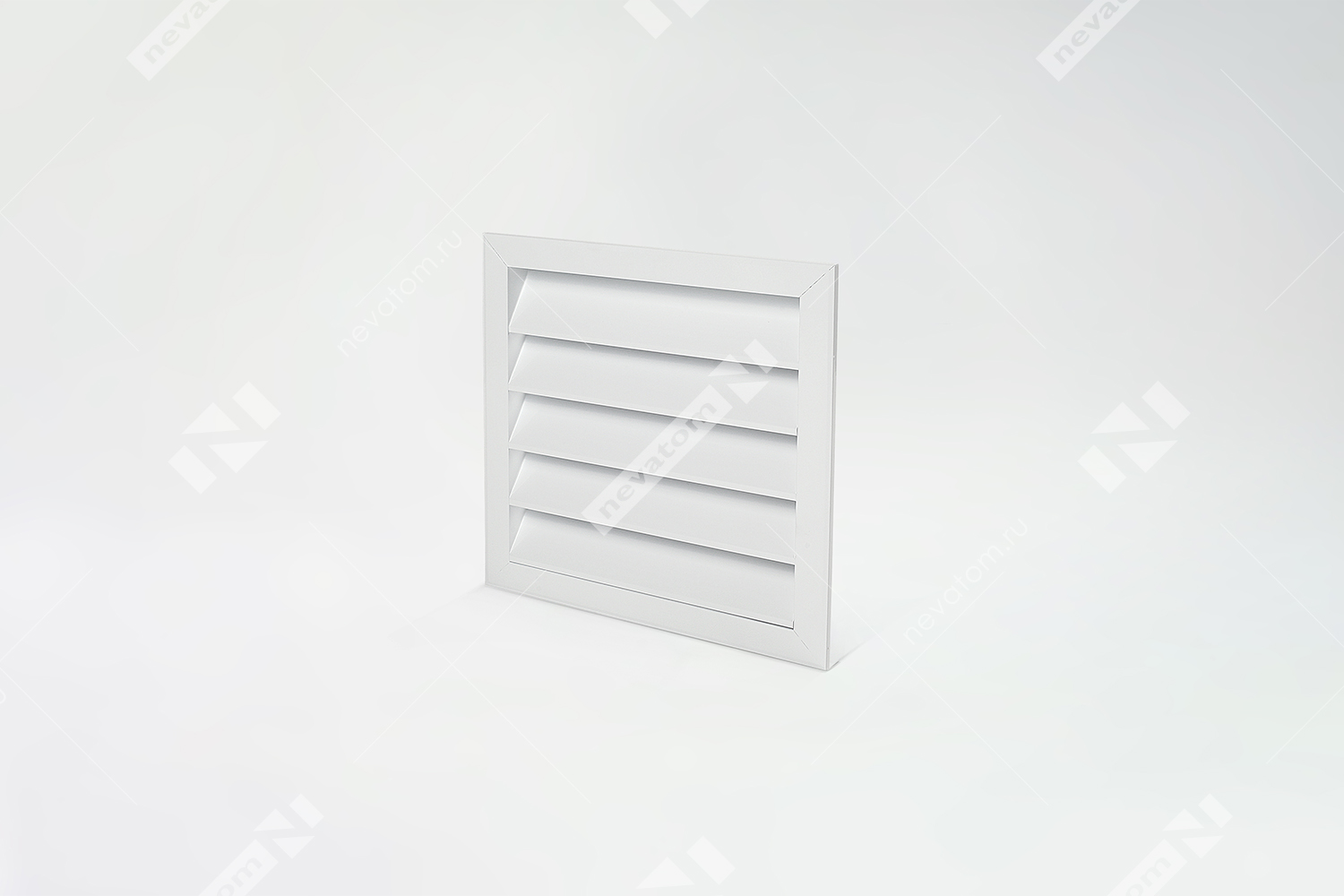

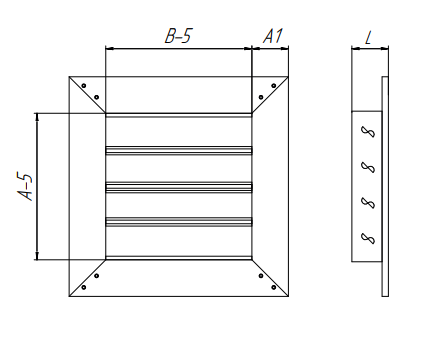

АЛЮМИНИЕВАЯ НАРУЖНАЯ РЕШЕТКА (РН)
Через алюминиевые наружные решетки в системы вентиляции и кондиционирования поступает воздух.

Конструктивно наружная решетка состоит из рамы и жалюзи, закрепленных неподвижно.

Решетки изготавливают из алюминиевого профиля, они имеют прочную конструкцию.

Использование решеток данного вида предотвращает попадание атмосферных осадков и посторонних предметов в системы забора воздуха.

Решетки окрашены методом порошкового напыления. Стандартный цвет – белый (RAL 9016). По заказу доступна окраска в другой цвет по каталогу RAL.

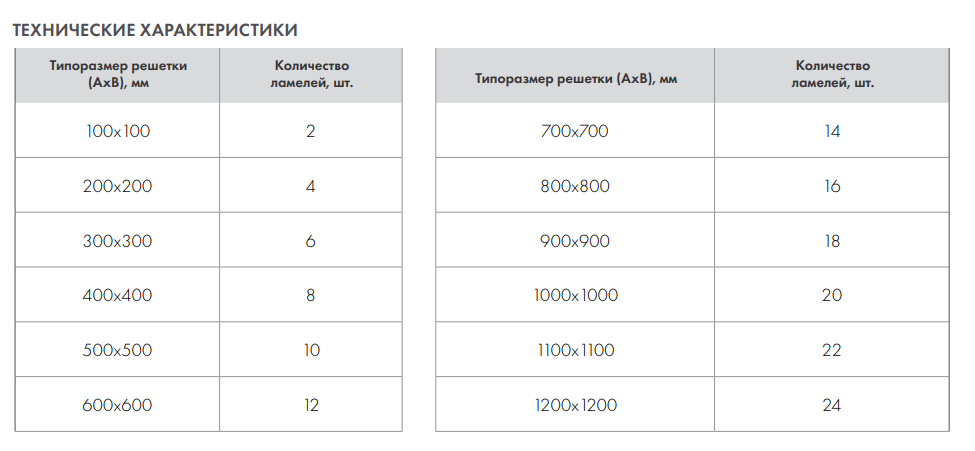

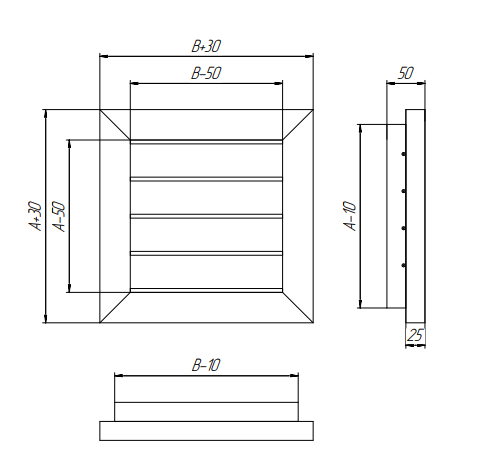

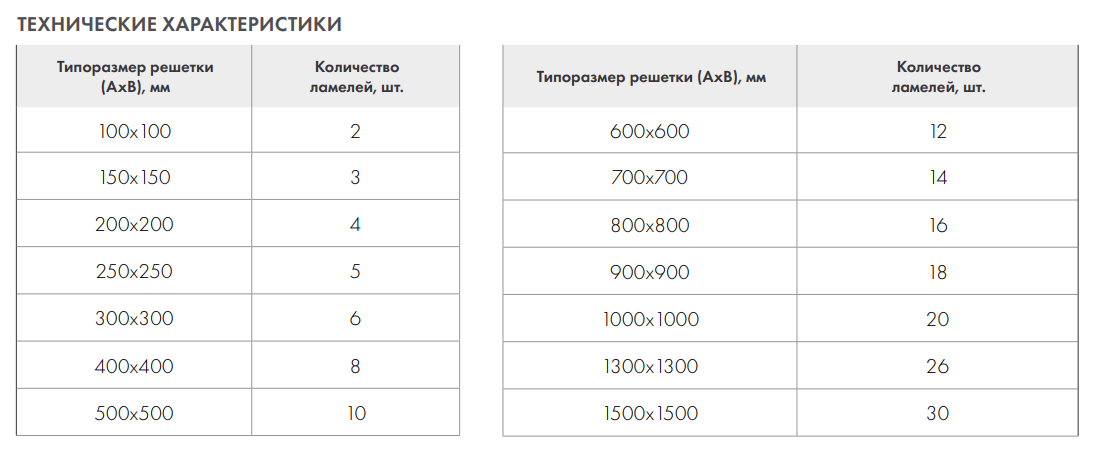

Ограничение размеров:
A – от 100 мм до 1500 мм; шаг – 50 мм;
В – от 100 мм до 1500 мм; шаг – 50мм.

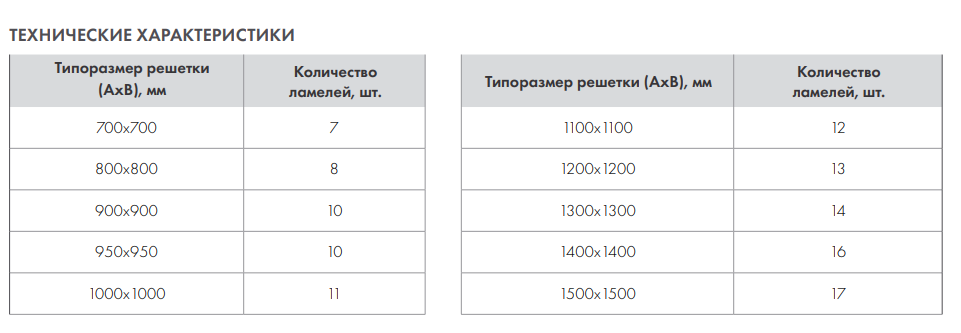

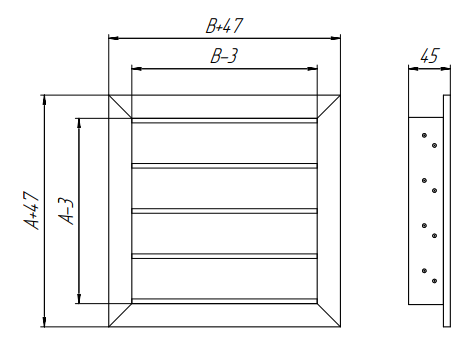

УСИЛЕННАЯ НАРУЖНАЯ РЕШЕТКА (РНУ)
Через усиленные наружные решетки в системы вентиляции и кондиционирования поступает воздух.

Конструктивно наружная решетка РНУ состоит из рамы и жалюзи, закрепленных неподвижно.

Решетки данного вида защищают системы забора воздуха от дождя, снега и от попадания внутрь посторонних предметов. Преимущество решетки РНУ – усиленный объемный алюминиевый профиль рамы и жалюзи. Они обеспечивают большую жесткость изделия. Рекомендуем для установки в больших проемах.

Решетки окрашены методом порошкового напыления. Стандартный цвет – белый (RAL 9016). По заказу доступна окраска в другой цвет по каталогу RAL.

ОЦИНКОВАННАЯ НАРУЖНАЯ РЕШЕТКА (РН ОЦ.)
Через оцинкованные наружные решетки в системы вентиляции и кондиционирования поступает воздух. Их изготавливают из оцинкованной стали.

По умолчанию решетки не окрашены. По заказу доступна окраска методом порошкового напыления в любой цвет по каталогу RAL.

Минимальный типоразмер АхВ оцинкованной наружной решетки PH оц. —100х100 мм. Оцинкованные решетки наружные со стороной В≥1200 мм дополнительно комплектуют усилителем жалюзи.

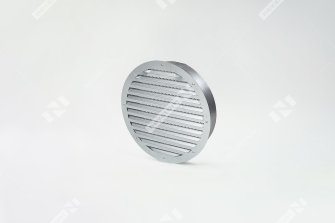

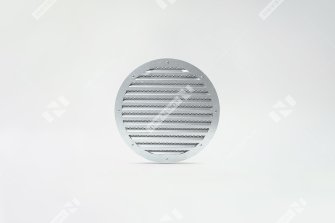

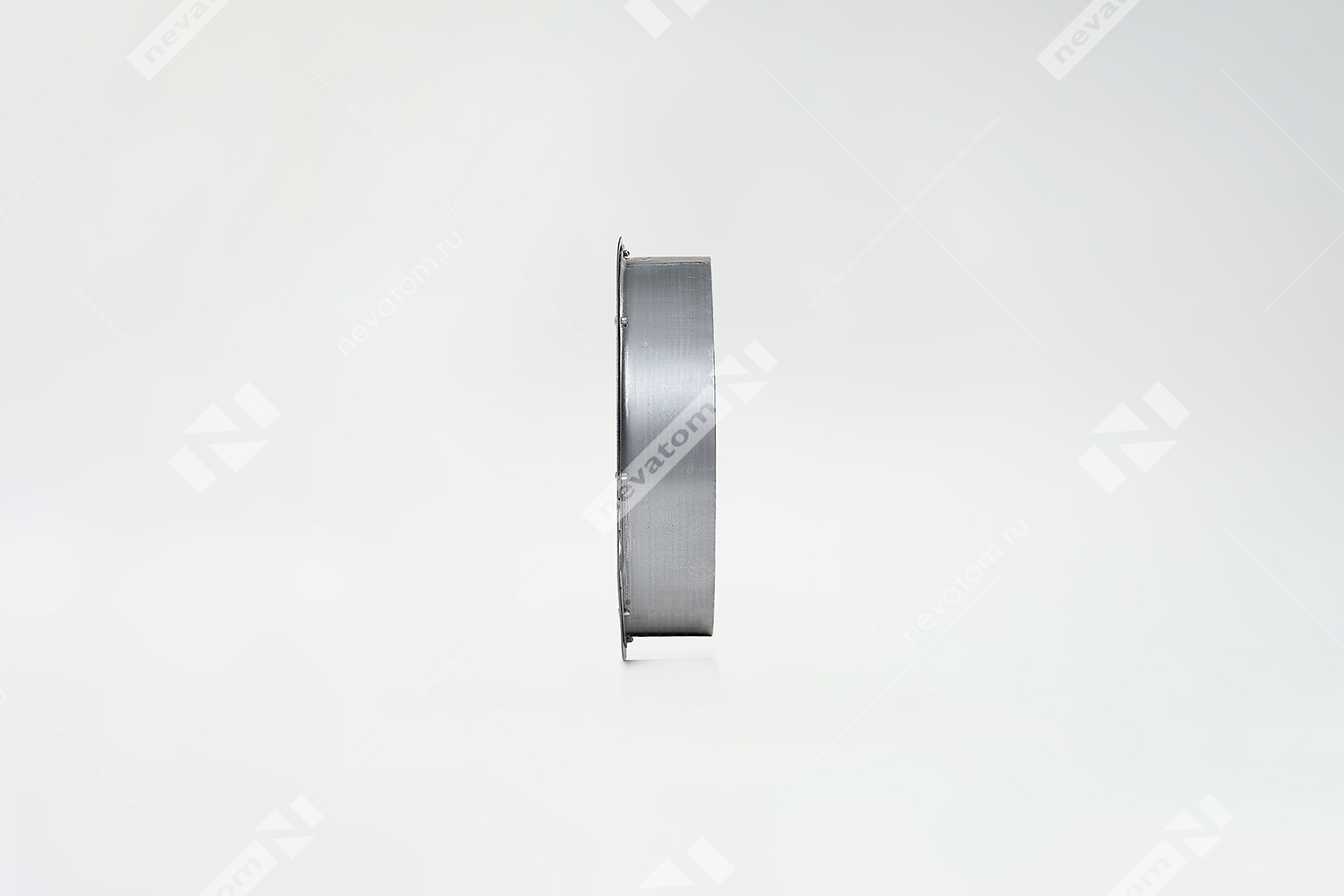

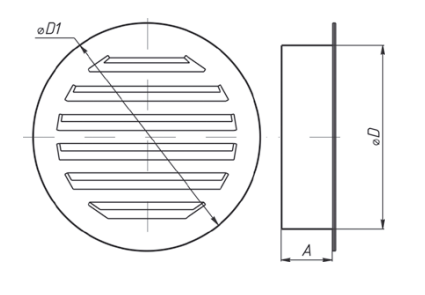

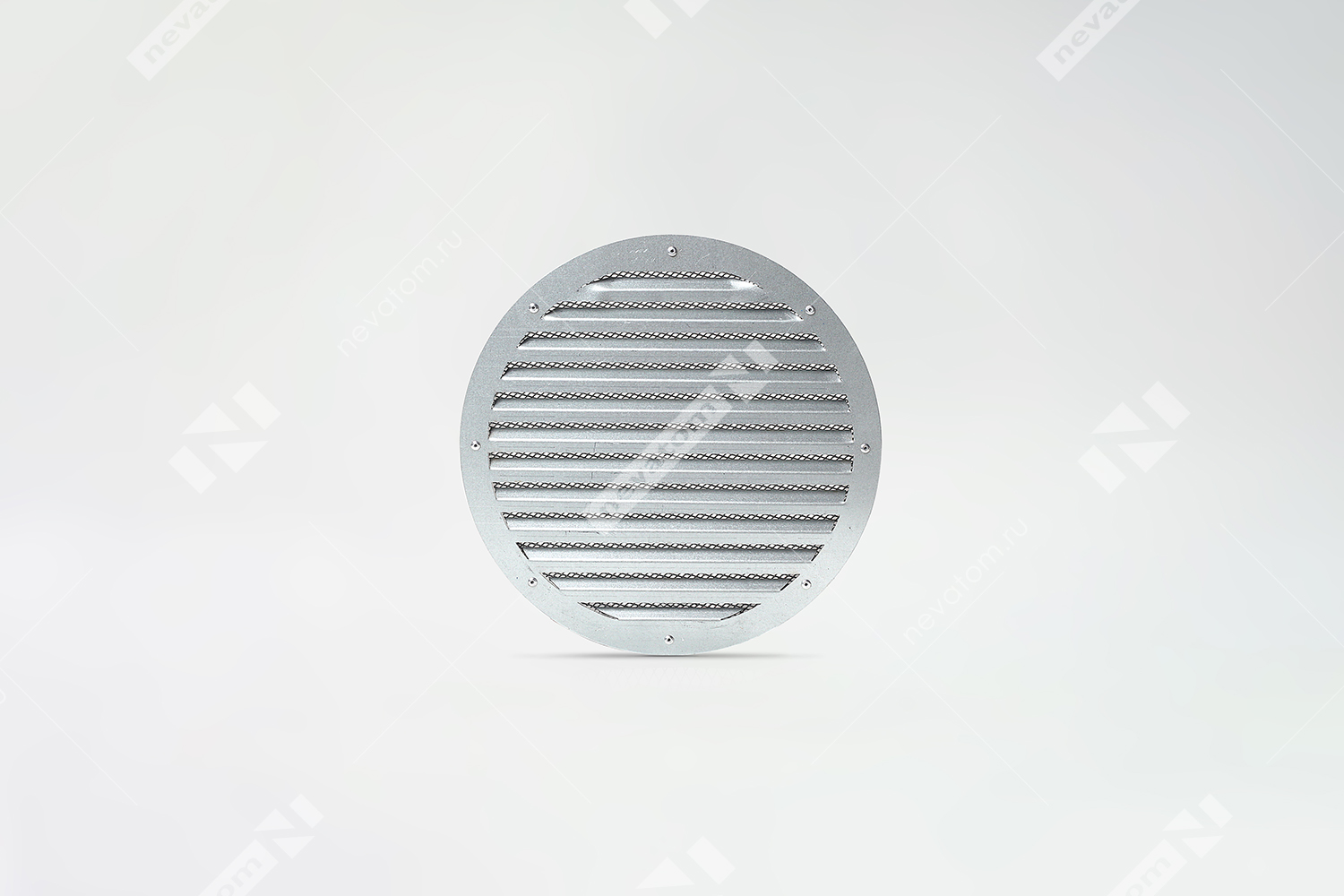

КРУГЛАЯ НАРУЖНАЯ РЕШЕТКА (РНК)
Через круглые наружные решетки в системы вентиляции и кондиционирования поступает воздух.

Решетки представляют собой круглую раму с неподвижными жалюзи, которые не пропускают внутрь вентиляционной системы дождь, снег и посторонние предметы. На внутренней стороне решеток установлена защитная сетка.

Решетки изготавливают из оцинкованной стали. По умолчанию решетки не окрашены. По заказу доступна окраска в любой цвет по каталогу RAL.

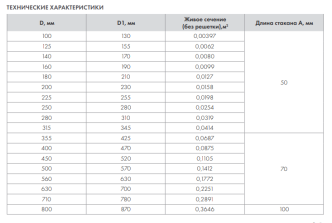

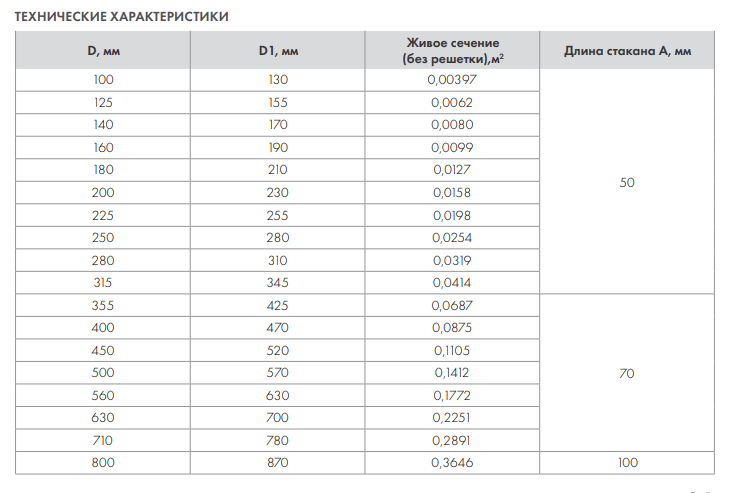

Минимальный размер D решетки наружной круглой РНК — О100 мм / максимальный О1250 мм.
