Регулятор расхода воздуха РРВ

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

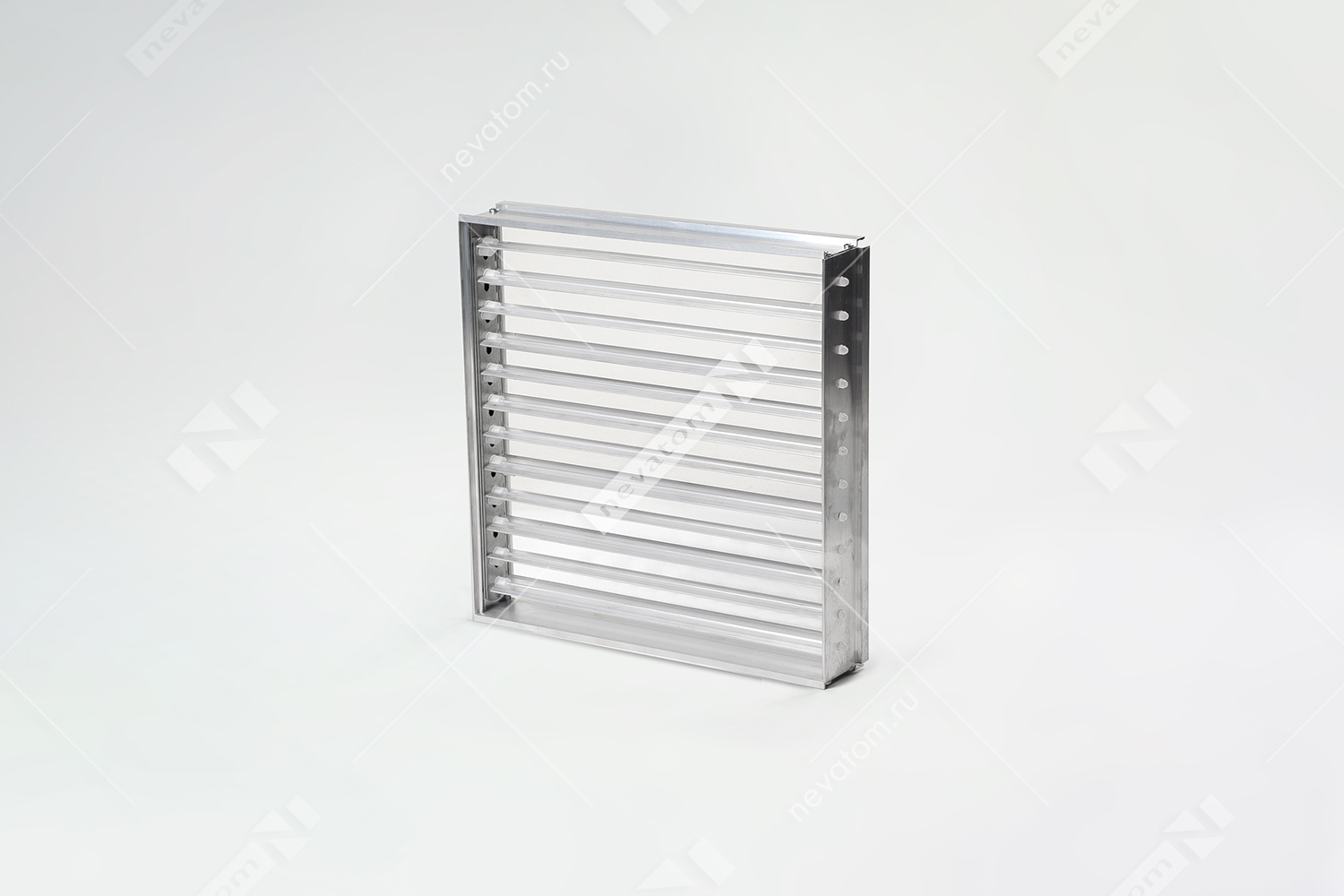

Регулятор расхода воздуха устанавливают на вентиляционные решетки и потолочные диффузоры. Он регулирует и поддерживает заданный расход воздуха.

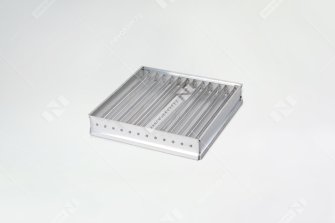

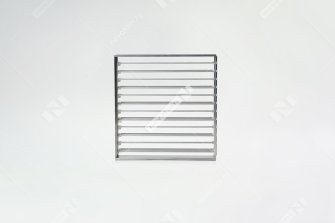

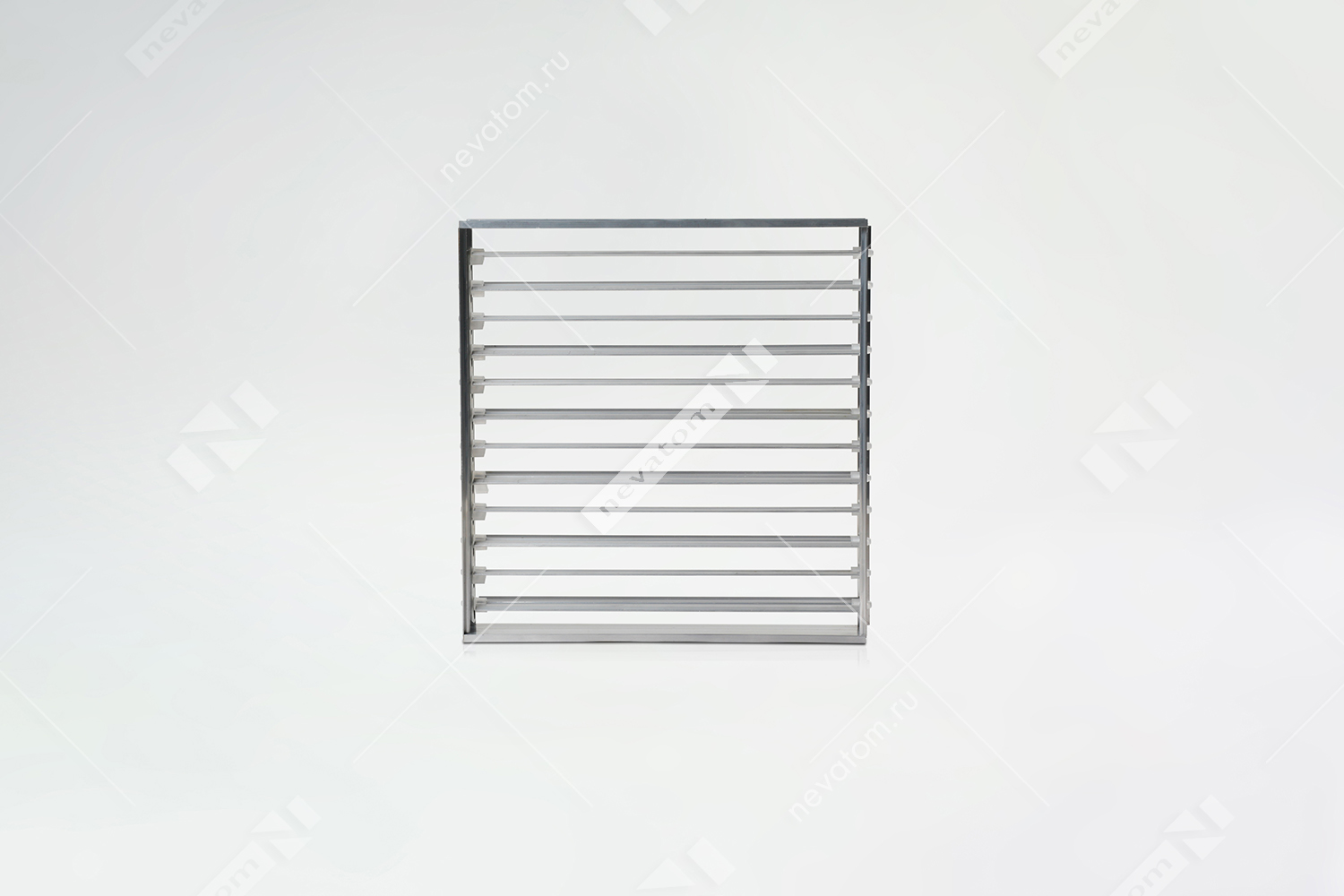

Корпус и жалюзи регулятора расхода изготовлены из алюминиевого профиля.

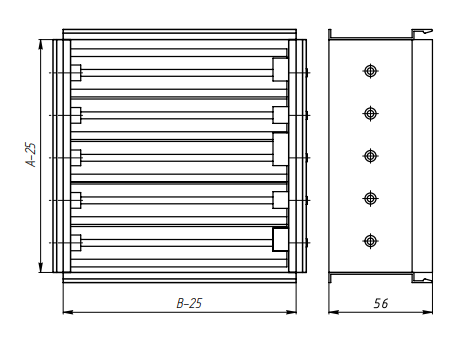

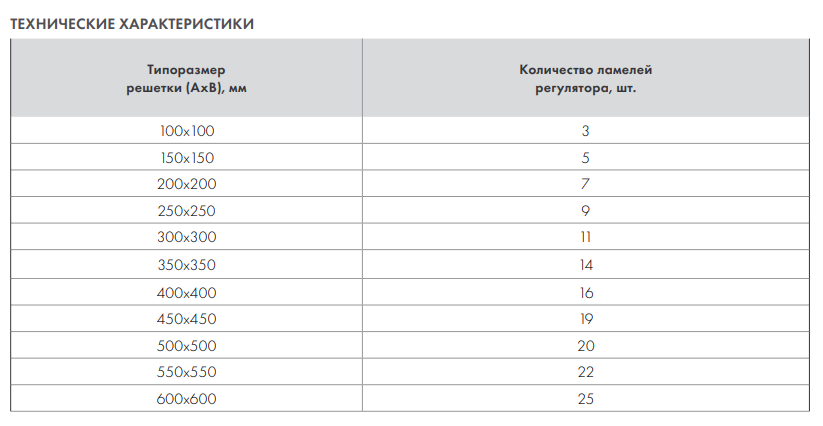

Минимальный типоразмер решетки РВ (АхВ) для установки регулятора расхода воздуха (РРВ) — 100х100 мм. Регуляторы расхода воздуха изготавливают с максимальными размерами 600х600 мм. Если размер решетки превышает 600х600 мм, то необходимо заказывать несколько регуляторов.

ПРИМЕР: для решетки РВ –1 500х1000 необходимо заказать 2 регулятора РРВ 500х500.

КРАТКОЕ ОПИСАНИЕ МОНТАЖА:

1. Рамку монтажную установить в воздуховод и зафиксировать саморезами по металлу (рекомендован 3,5х13 DIN968)
2. Решетка вентиляционная РВ монтируется в посадочное место Регулятора расхода воздуха РРВ и совместно устанавливается в проем монтажной рамки

ПРИМЕЧАНИЕ:

Фиксация РВ и РРВ осуществляется между собой при помощи монтажных клипс входящих комплектацию решетки РВ как указано на рисунке 1.
Рамка монтажная и решетка РВ не входит в комплект поставки, ее поставляют по дополнительному заказу.
