Создание многослойной конструкции с использованием материалов из каталога ТЕХНОНИКОЛЬ

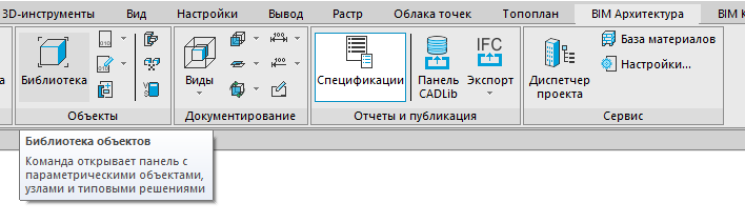

На ленте во вкладке «BIM Архитектура» → панель «Объекты» выбрать команду «Библиотека».

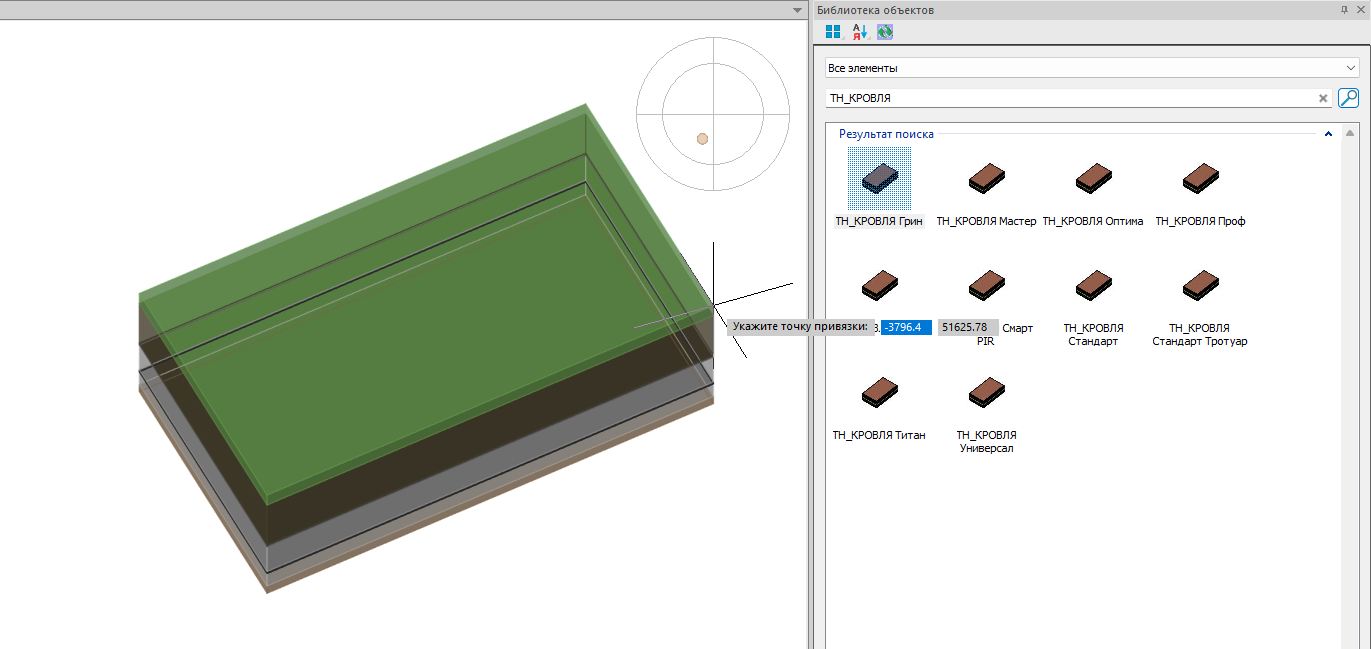

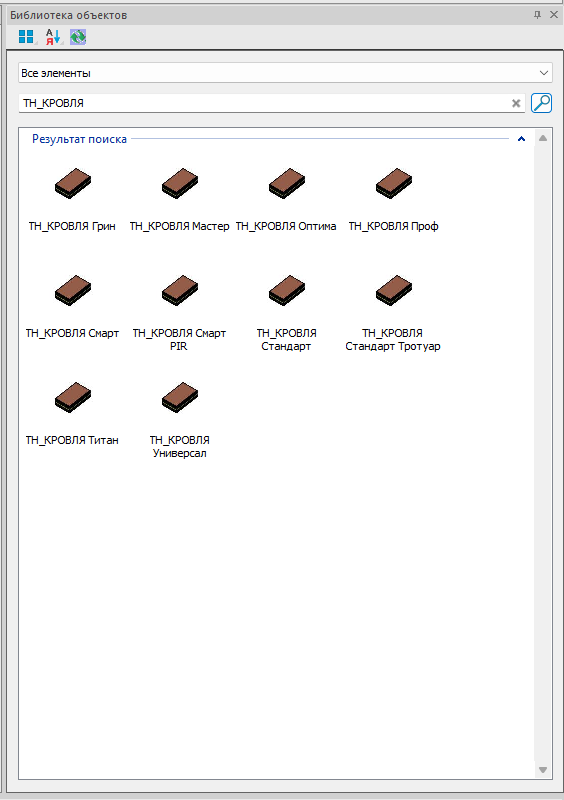

Найти соответствующую строительную поверхность в открывшемся окне «Библиотека объектов».

В окне «Результат поиска» выбрать необходимую поверхность двойным нажатием.

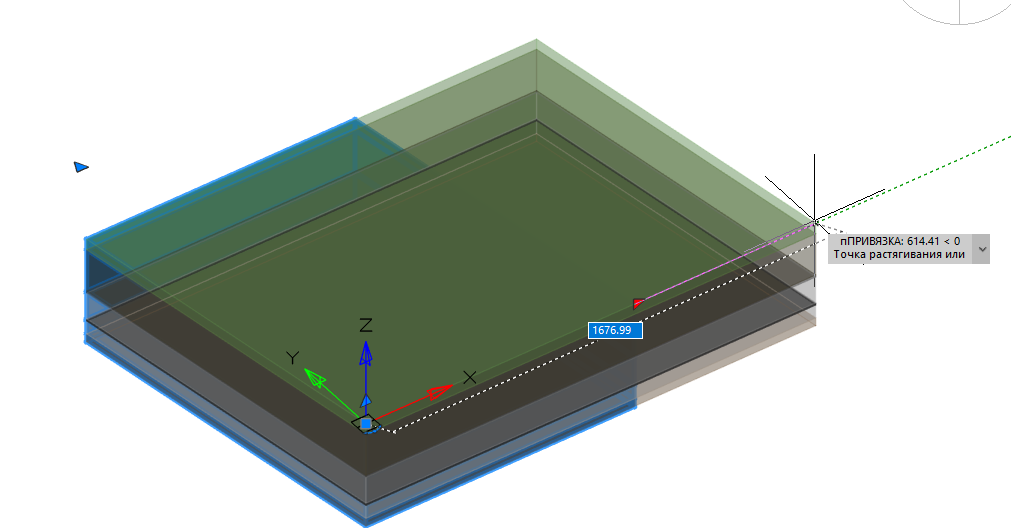

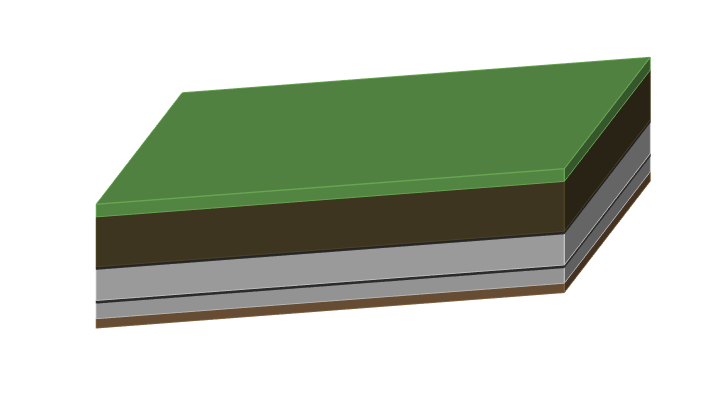

Кликнув по объекту, появляются ручки растягивания, потянув за которые можно удлинить или сделать шире объект.

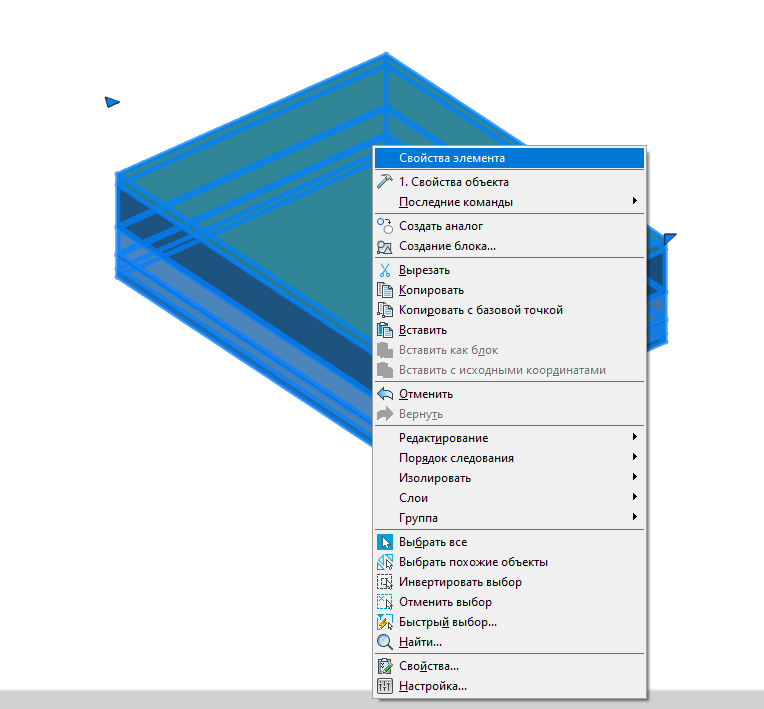

Задать толщину, наименование, цвет и тип штриховки слоям можно кликнув правой кнопкой мыши на объект и выбрать «Свойства элемента».

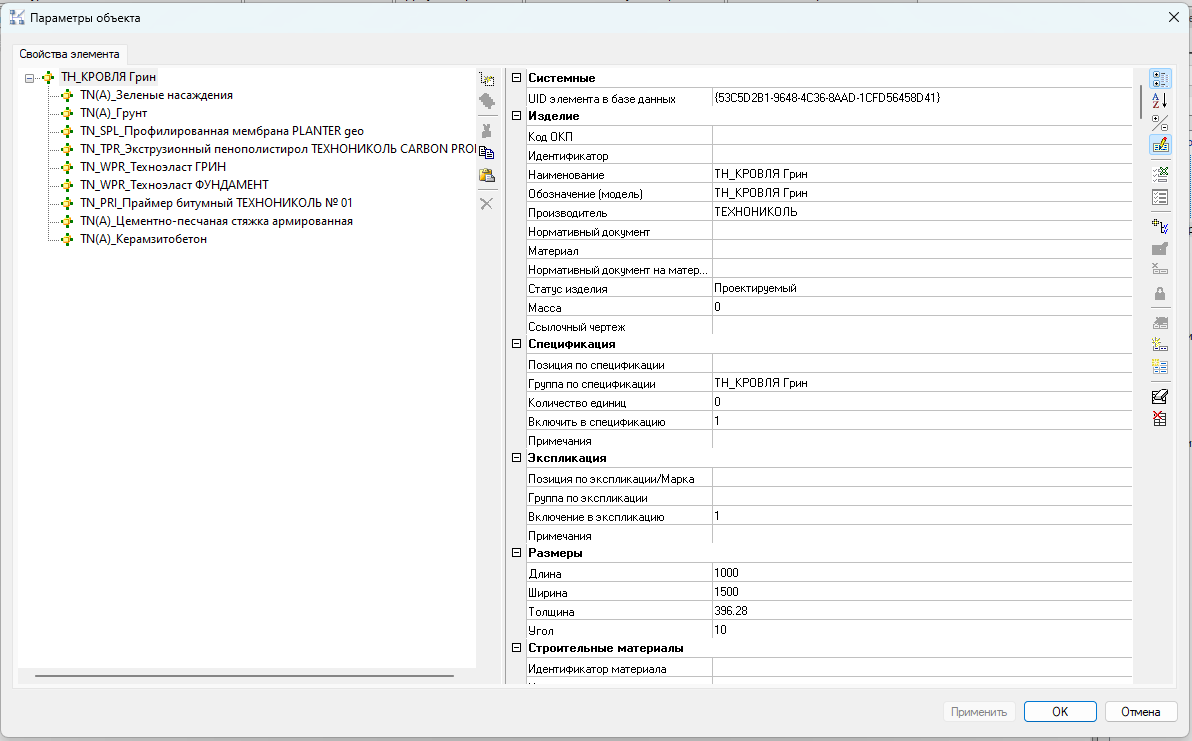

В появившимся окне мы можем видеть параметры конструкции.

Для изменения толщины, цвета и штриховки отдельны слоёв выбираем нужный слой из окна иерархии объекта и можно вручную редактировать эти параметры.

Формирование ведомостей многослойных конструкций

Во вкладке «BIM Архитектура» на панели «Отчеты и публикации» выбрать команду «Спецификатор»;

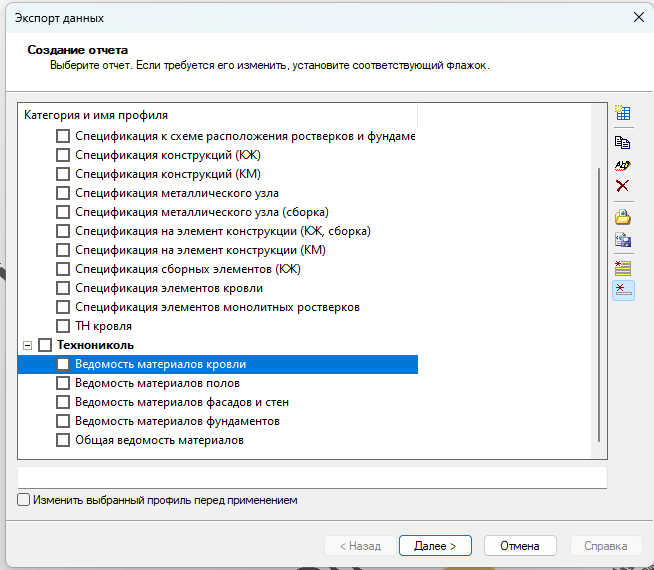

В открывшемся окне переходим в «Мастер экспорта данных»;

Выбираем необходимый профиль спецификации, нажать «далее», а затем «Готово».

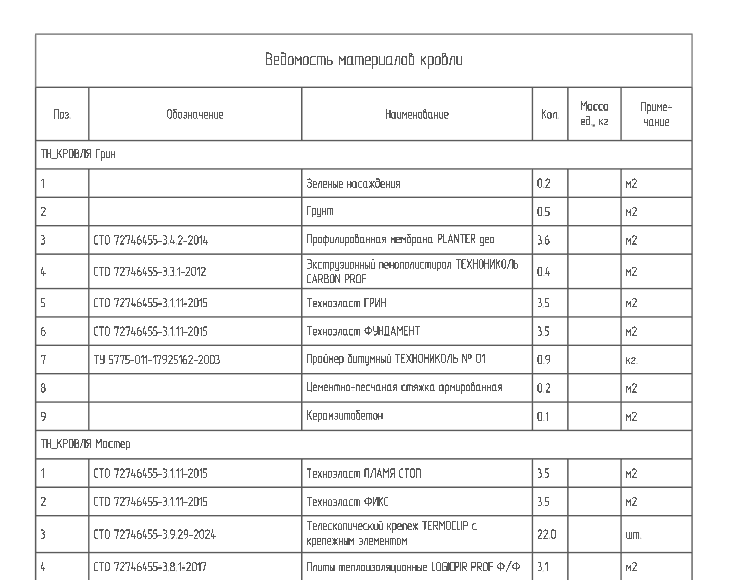

После указать место вставки «Ведомости».
