Каталог комплектации ARCHICAD

Файл каталога содержит элементы комплектации плоской кровли и фундаментов компании ТЕХНОНИКОЛЬ: кровельные аэраторы, воронки, ограждения, гидрошпонки и пр. Каталог выполнен в виде файла архивного проекта ArchiCAD (pla).

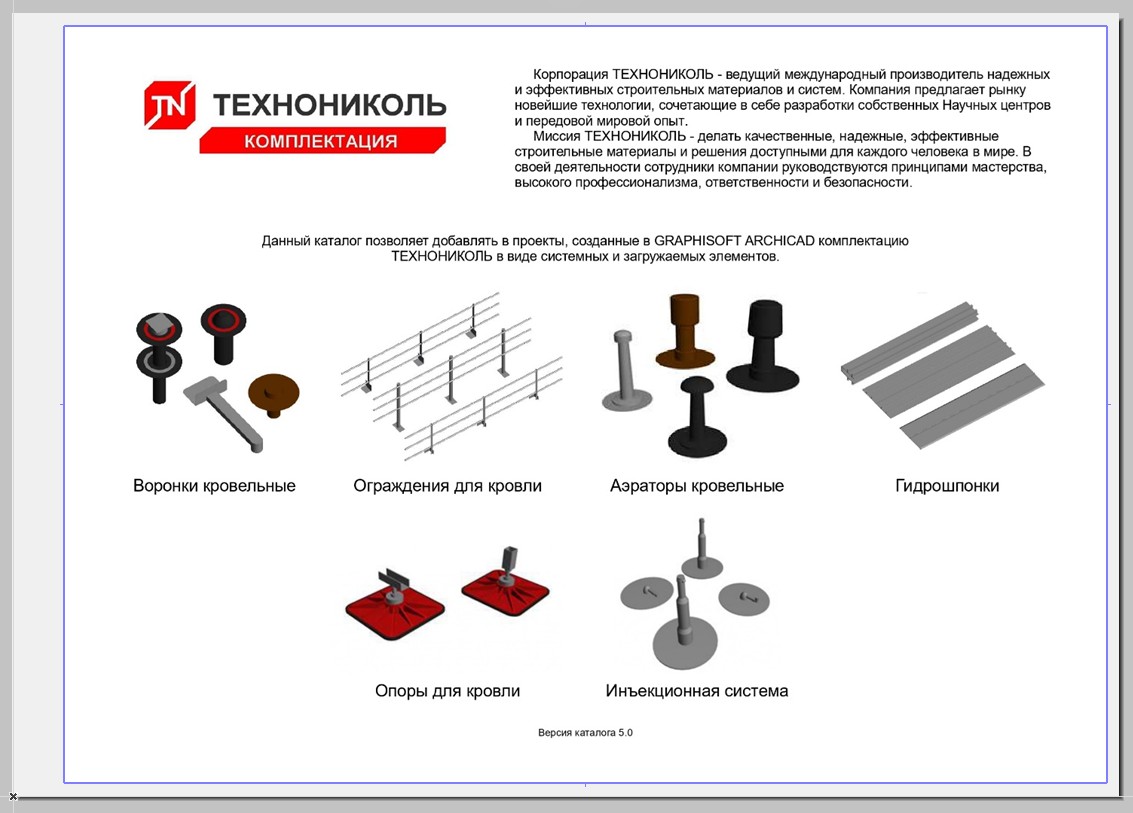

При открытии файла появляется стартовое окно, содержащее информацию о каталоге и компании ТЕХНОНИКОЛЬ.

Каталог содержит модели элементов комплектации плоских кровель компании ТЕХНОНИКОЛЬ, выполненные в виде отдельных библиотечных элементов.

Наименования файлов библиотечных элементов выполнены по следующей схеме:

<Поле1>_<Поле2>_<Поле3>_<Поле4>_<Поле5>_<Поле6>

где поля имеют приведенные в значения:

Поле 1 – Код организации (TN)

Поле 2 – Функциональный тип (Аэратор, Воронка и др.)

Поле 3 – Функциональный подтип (Парапетная, Ремонтная и др.)

Поле 4 – Производитель продукта (ТЕХНОНИКОЛЬ)

Поле 5 – Описание, отличительного признака изделия (С_Обжимным_Фланцем_110х450 и др.)

Поле 6 – Обозначение нормативного документа (если имеется)

Файл библиотеки содержит 90 библиотечных элементов. Каждый библиотечный элемент имеет следующие вкладки в окне «Параметров объекта по умолчанию».

Первая вкладка содержит краткую информацию об изделии, а также ссылку на страницу изделия на сайте ТЕХНОНИКОЛЬ.

Вкладка «стиль и размеры» опциональна, в ней содержаться настраиваемые параметры изделия, например, «длина ограждения по центральной оси» и «количество комплектов» изделия необходимых для организации длины проектируемого ограждения. Также изменяемые параметры изделия можно редактировать графически, на 2D и 3D проекциях (длина отвода воронок, длина ограждений и расположение стоек, длина дорожки и др.)

В случае если изделие не предполагает каких-либо изменяемых параметров, интерактивные точки графического редактирования, вкладка «Стиль и размеры», отсутствуют.

Во вкладке «Отображение» настраивается отображение изделия в 2D и 3D проекциях. Параметр «Детализация в 2Д» содержит до 4 вариантов отображения изделия: Детальный, Простой, Символ, Откл. Параметр «Детализация в 3Д» содержит до 4 вариантов отображения: Детальный, Средний, Простой (соответствующие LOD 300,200,100) а также «Откл.»

Вкладка «Параметры спецификаций» содержит ряд общей информации об изделии.

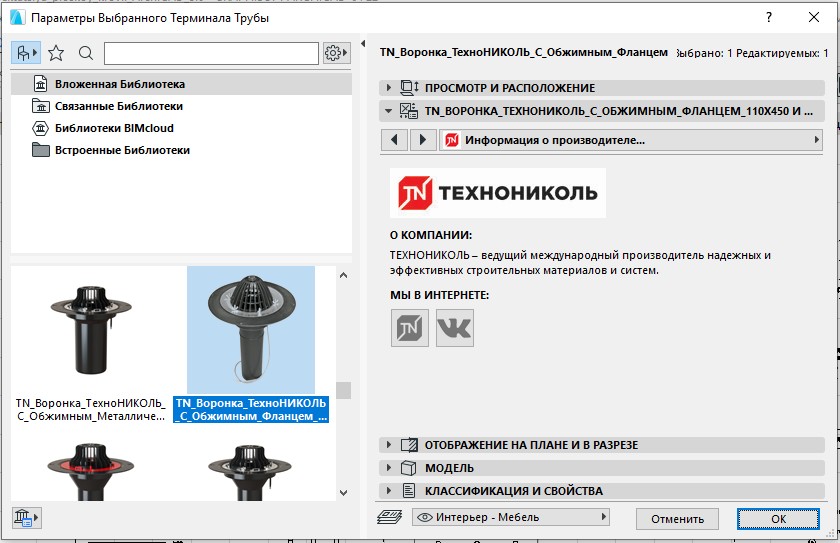

Вкладка «Информация о производителе» содержит краткую информацию о компании ТЕХНОНИКОЛЬ, а также ссылки на информационные ресурсы компании.

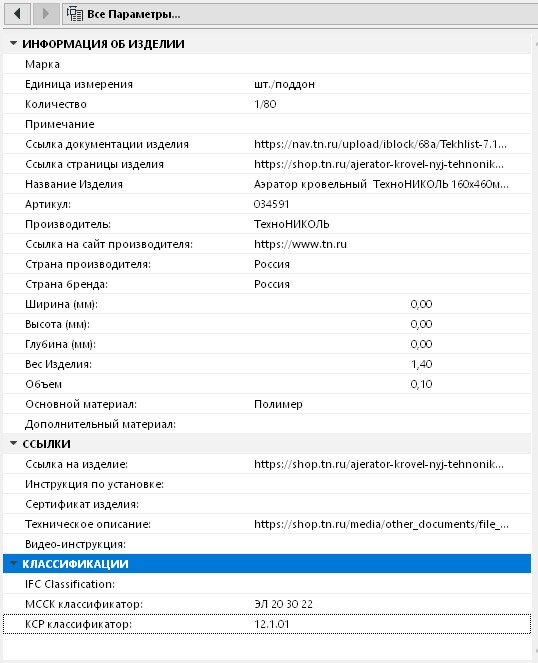

Вкладка «Все параметры» содержит следующие подгруппы «Информация об изделии», «Ссылки», «Классификации».

Вкладка «Все параметры» так же может включать подгруппу «Спецификации», в которой содержится информация об опциональных элементах основного элемента.

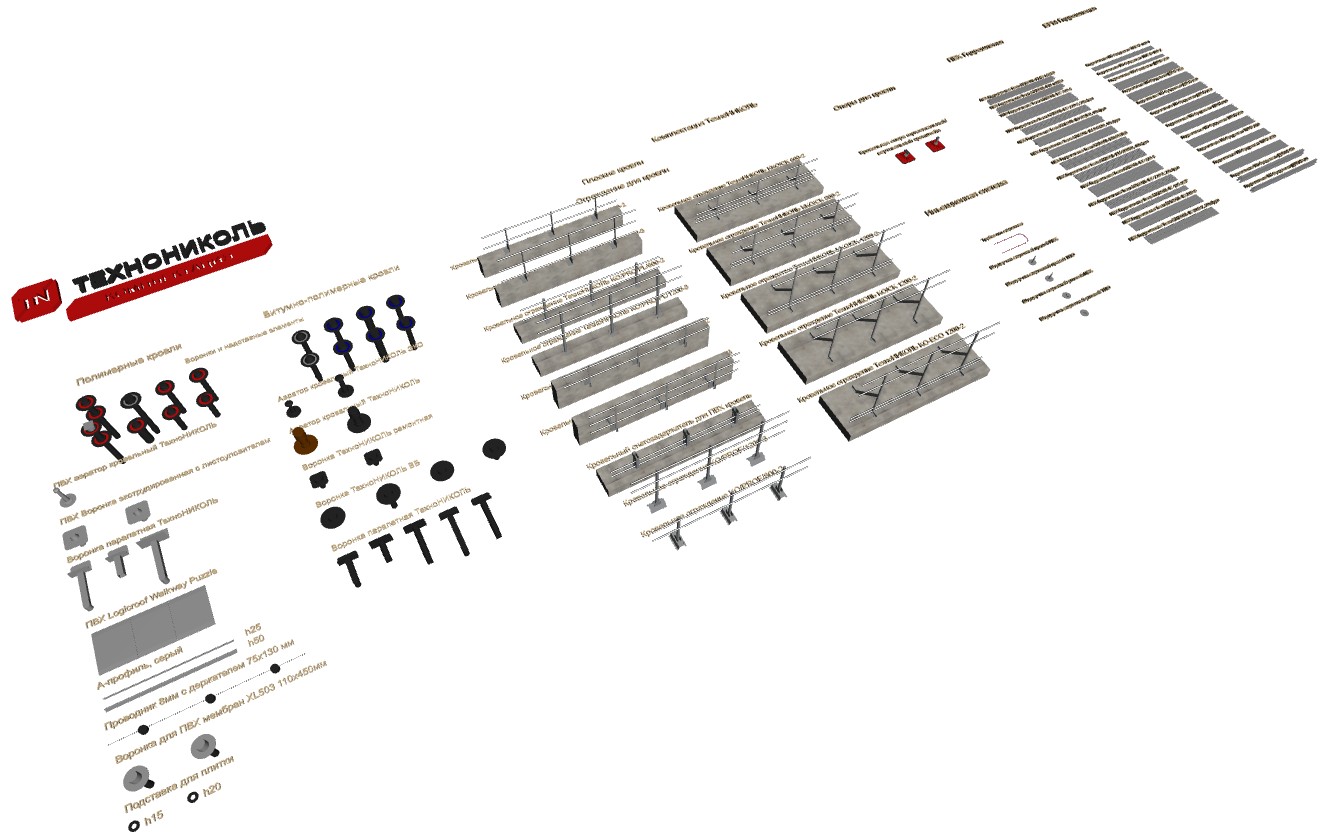

Все объекты расположены на плане этажа и, соответственно, отображаются на 3d виде.
