Каталог комплектации Renga

Каталог комплектации для кровли разработанный в программном обеспечении Renga. Цифровой каталог создан на языке STDL – языке описания шаблона стиля.

Преимуществом исполнения библиотек для Renga на языке STDL, является включение геометрии и портов подключения в составе библиотеки в Стили инженерного оборудования при загрузке в систему сразу, с возможностью настройки библиотеки через Параметры стиля.

В текущую версию каталога включены библиотеки:

• Воронки внутреннего водостока;
• Парапетные воронки;
• Аэраторы.

Каталог разработан в версии Renga Professional 7.1.6879.0 64-разрядной ОС и представлен в виде файла проекта *.rnp.

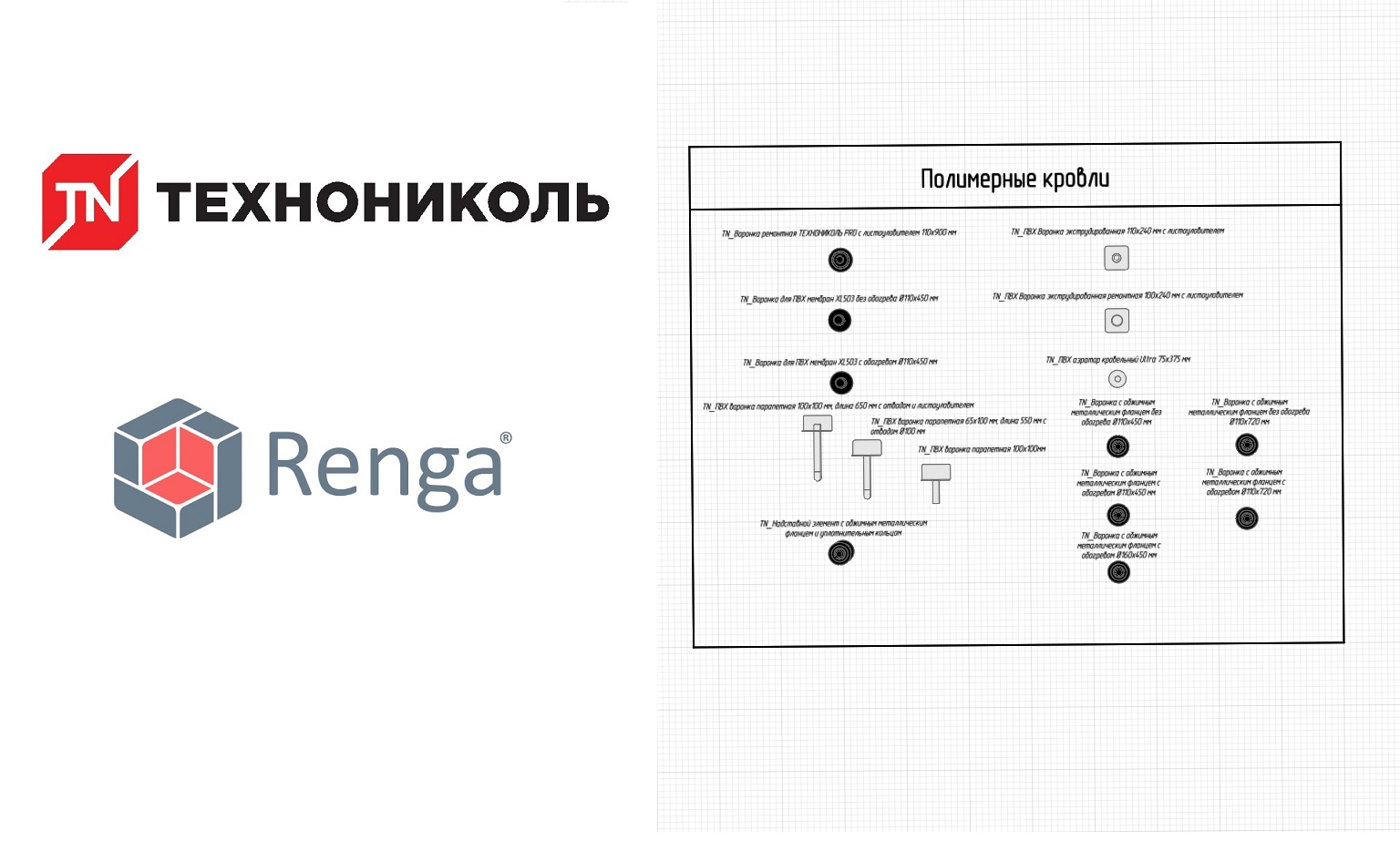

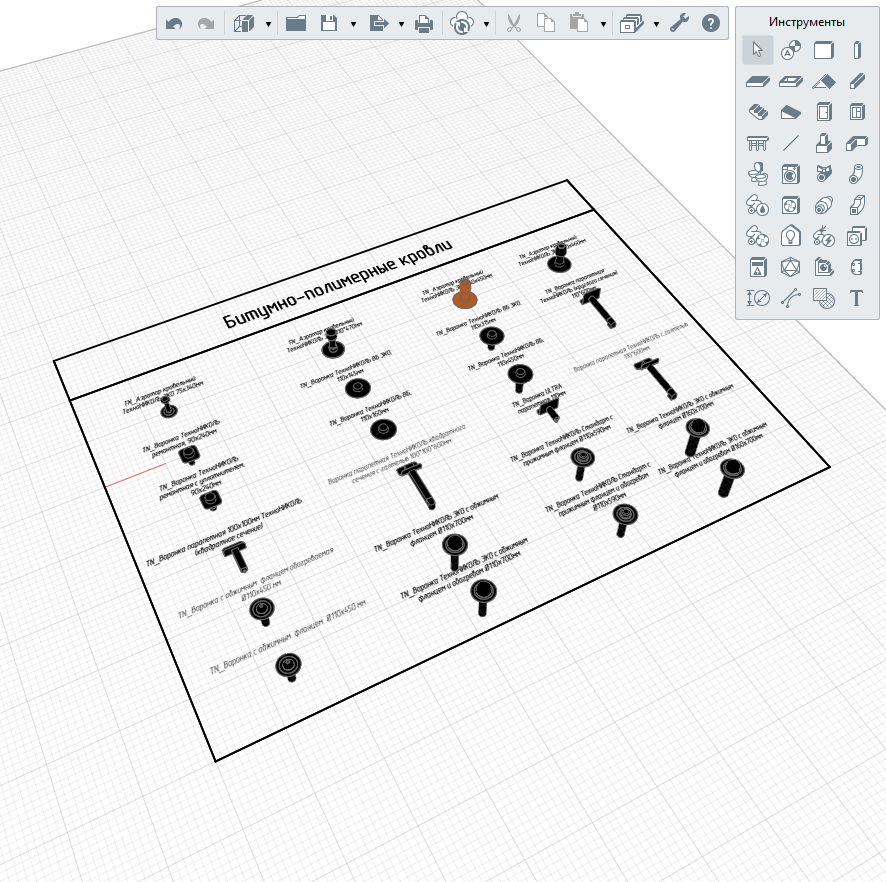

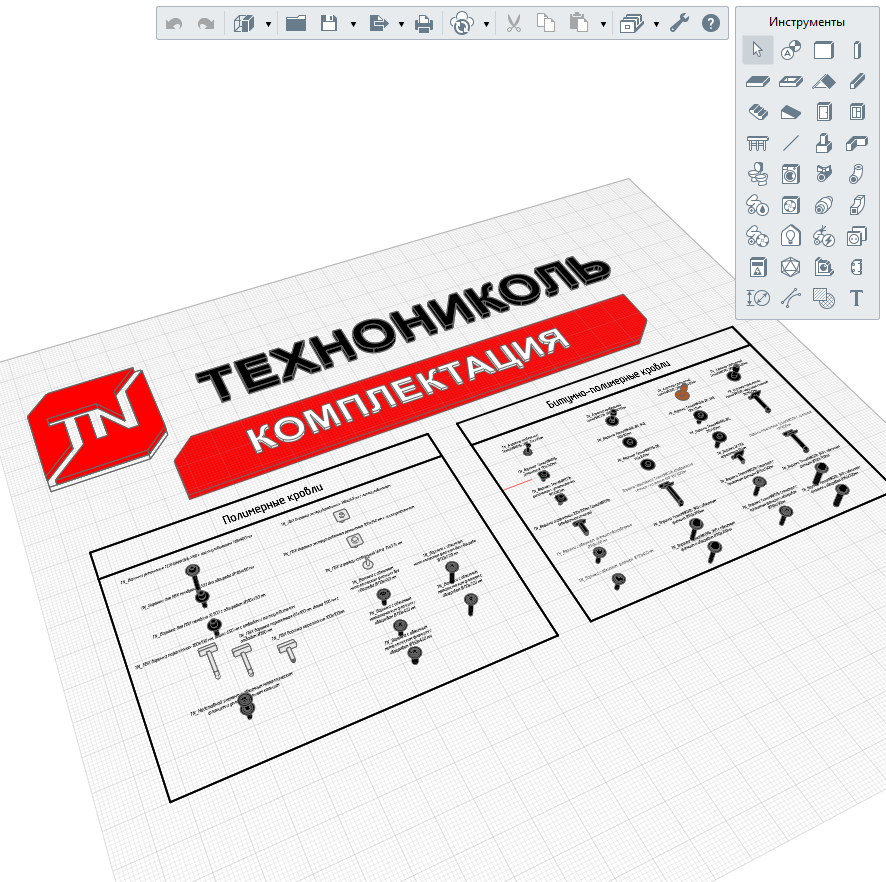

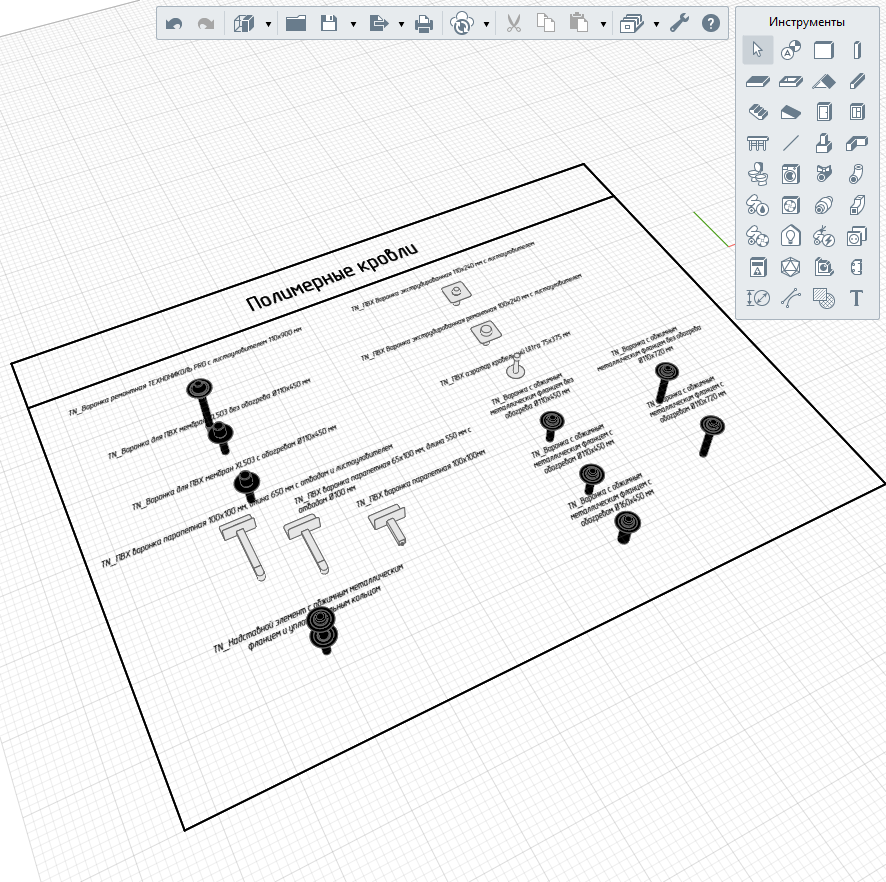

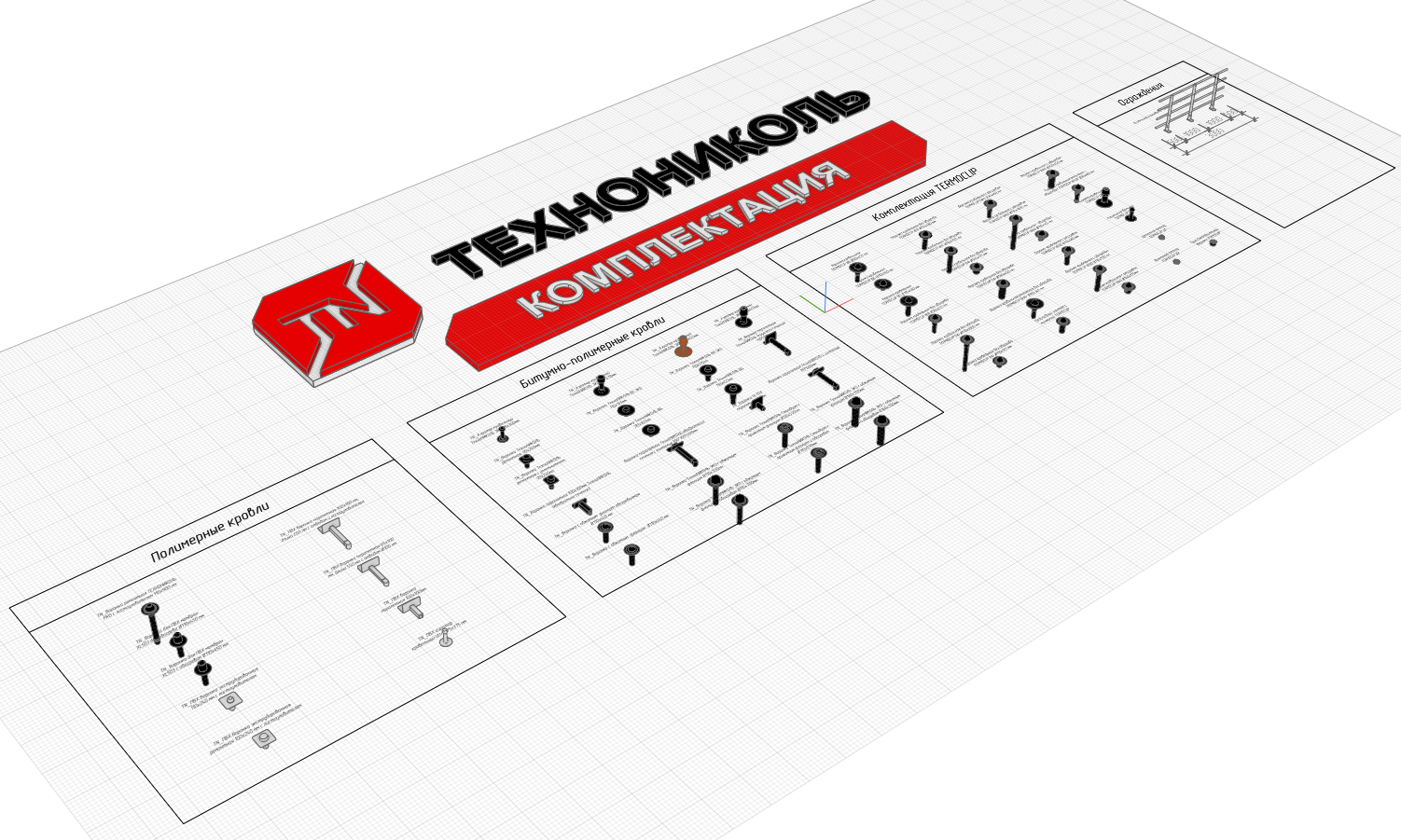

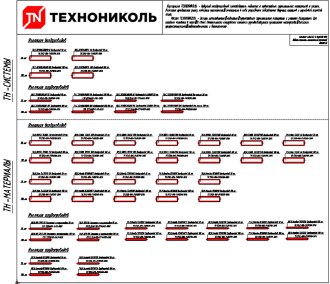

Для удобства использования каталога, через Обозреватель проекта Renga, доступны Чертежи, отсортированные по Разделу в зависимости от назначения библиотек – на Полимерные и Битумно-полимерные кровли. Чертеж со спецификацией элементов также доступен в Обозревателе проекта «4. Спецификация комплектации».

Все библиотеки каталога текущей версии представлены категорией Санитарно-технического оборудования.

Использование языка STDL дает практически неограниченные возможности стилям инженерного оборудования для управления геометрией и подключениями к инженерным сетям.

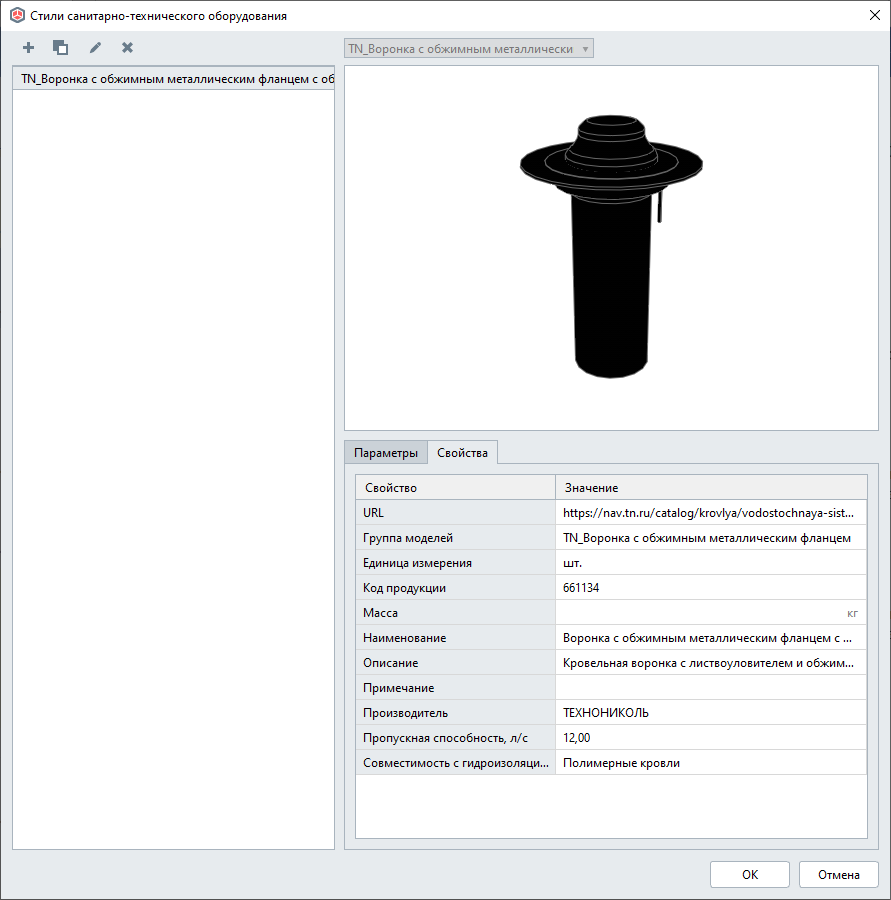

Параметры Стиля элементов данного каталога, позволяют изменять геометрию и видимость отдельных элементов оборудования.

Для Стилей «Парапетных воронок» реализованы Параметры видимости «Перехода» и «Листоуловителя» (при его наличии в комплектации изделия). Параметры видимости сгруппированы в группу «Графика», а их значения доступны через выпадающие списки.

Так же реализовано подключение «Парапетных воронок» к системе Дождевой канализации и Прочим трубопроводным системам (тем самым расширяя возможности подключения к инженерным сетям) при наличии «Перехода» и без него. Порт подключения трубопроводной системы перемещается автоматически при наличии или отсутствии «Перехода».

Для «Воронок внутреннего водостока» по мимо порта для подключения трубопроводной системы, реализовано подключение к Силовой линии электрической сети в зависимости от наличия или отсутствия «Обогрева воронки».

Для оформления аксонометрических схем по ГОСТ (фронтальная диметрия 45°) для каждой воронки внутреннего водостока разработано УГО, доступное к отображению при настройке Стиля отображения Вида на Чертеже.

УГО Санитарно-технического оборудования отображается в Символьном Уровне детализации.

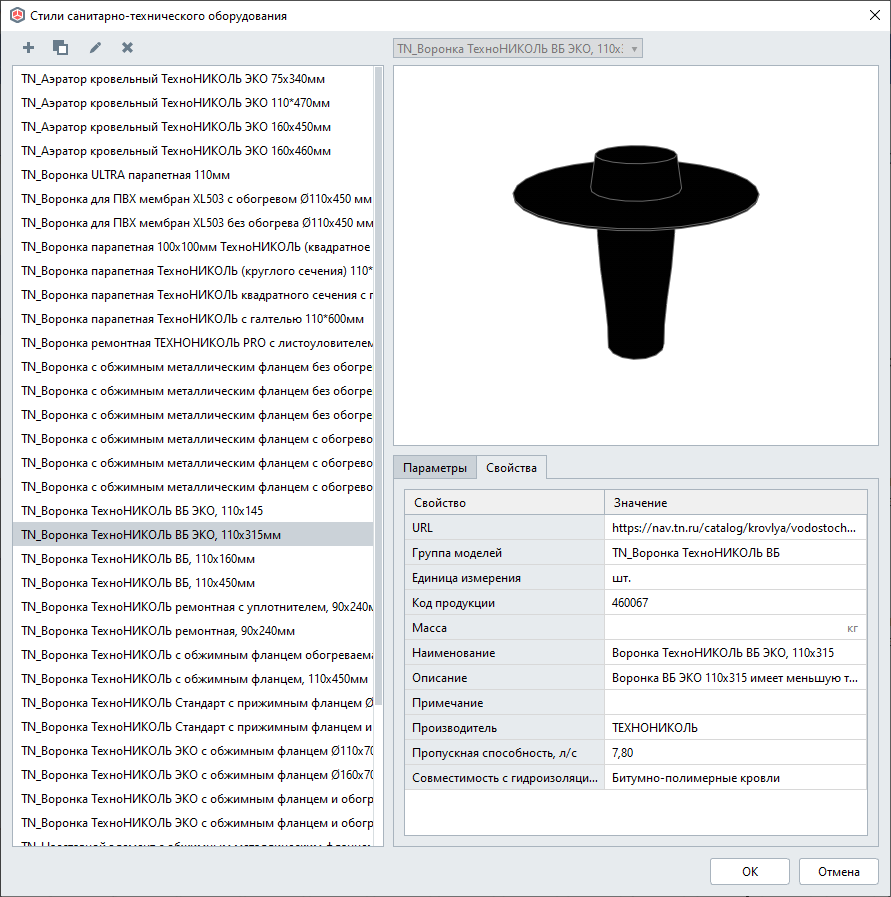

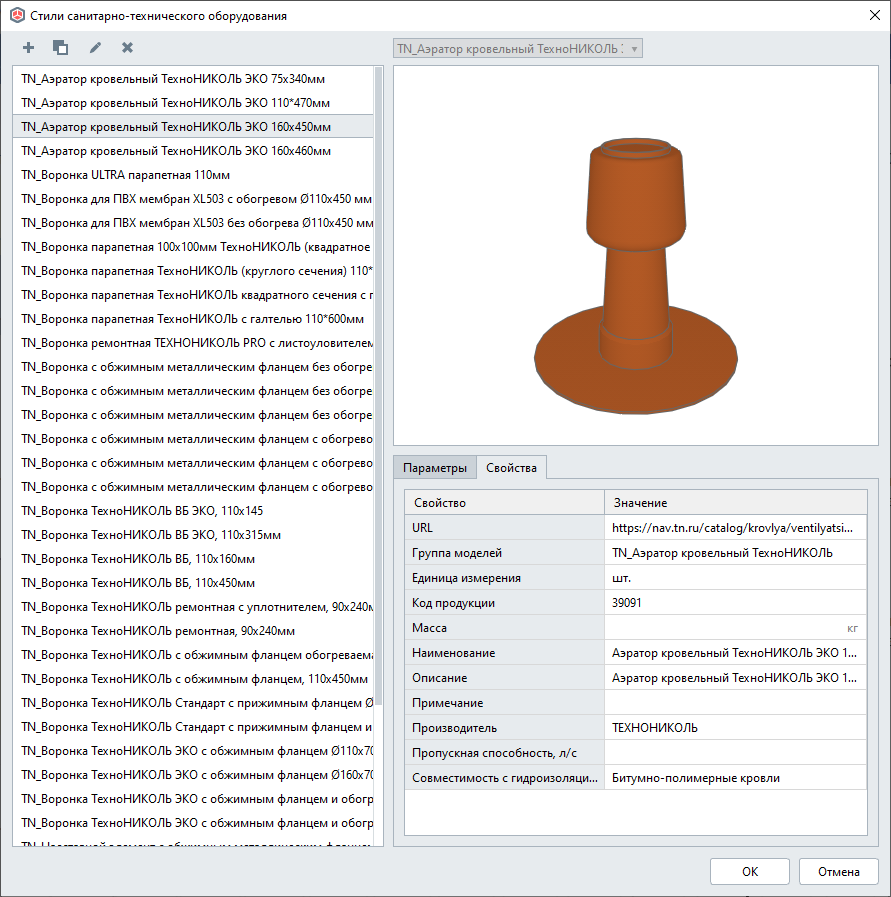

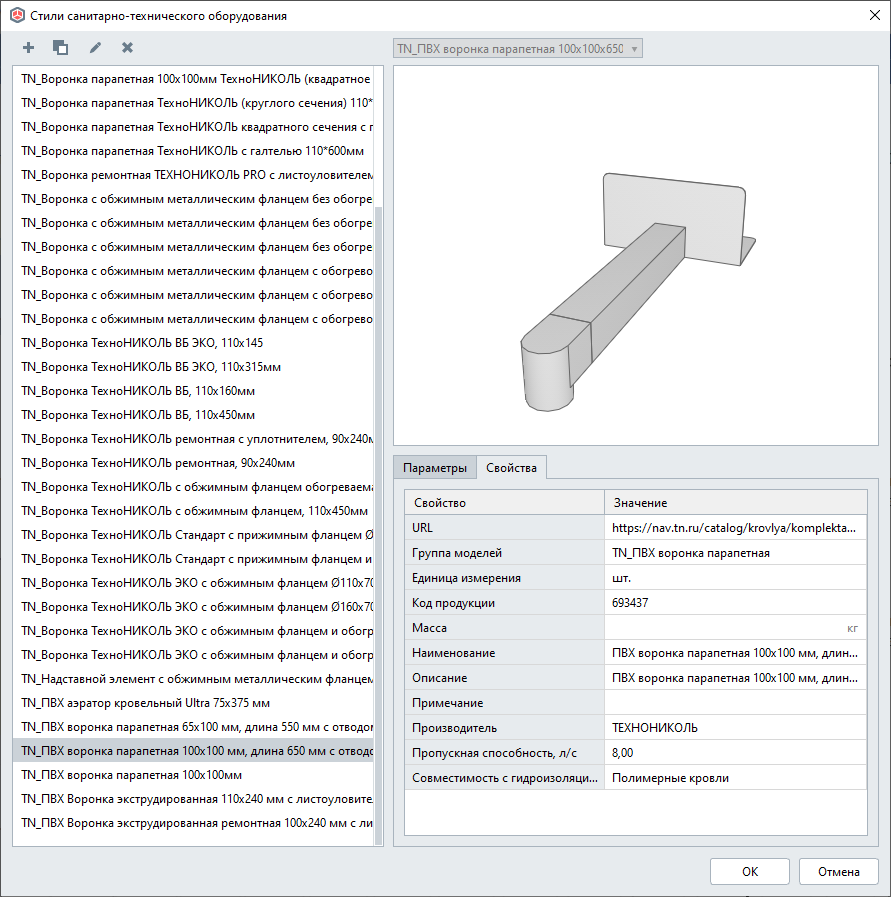

Каждый Стиль каталога имеет Свойства Стиля санитарно-технического оборудования, значения которых заполнены в соответствии с техническими характеристиками комплектации и отображения в Спецификациях. При копировании стиля в проекте или из проекта в проект, каждый экземпляр будет содержать значения свойств стиля.

Экспорт в формат IFC

Стоит отметить, что при создании новых Категорий санитарно-технического оборудования, в экземплярах отсутствует определение класса IFC, что не позволит по умолчанию осуществить корректный экспорт в этот формат.

Для экспорта элементов каталога в экземпляры добавлены пользовательские свойства IfcEntityType со значениями, соответствующими типу оборудования. Для Водоприемных воронок это IfcWasteTerminal, а для аэраторов IfcFan.

Значения IfcWasteTerminal и IfcFan также прописаны в файле сопоставления параметров. Если пользователю необходимо выгружать в IFC экземпляры каталога с другим классом, необходимо добавить или переопределить класс IFC в фале сопоставления типов, добавив новому классу GUID (при необходимости).
