Каталог систем Revit

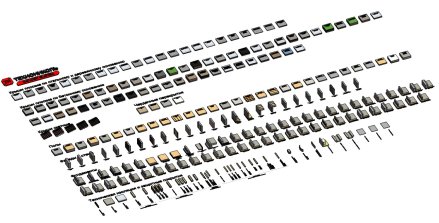

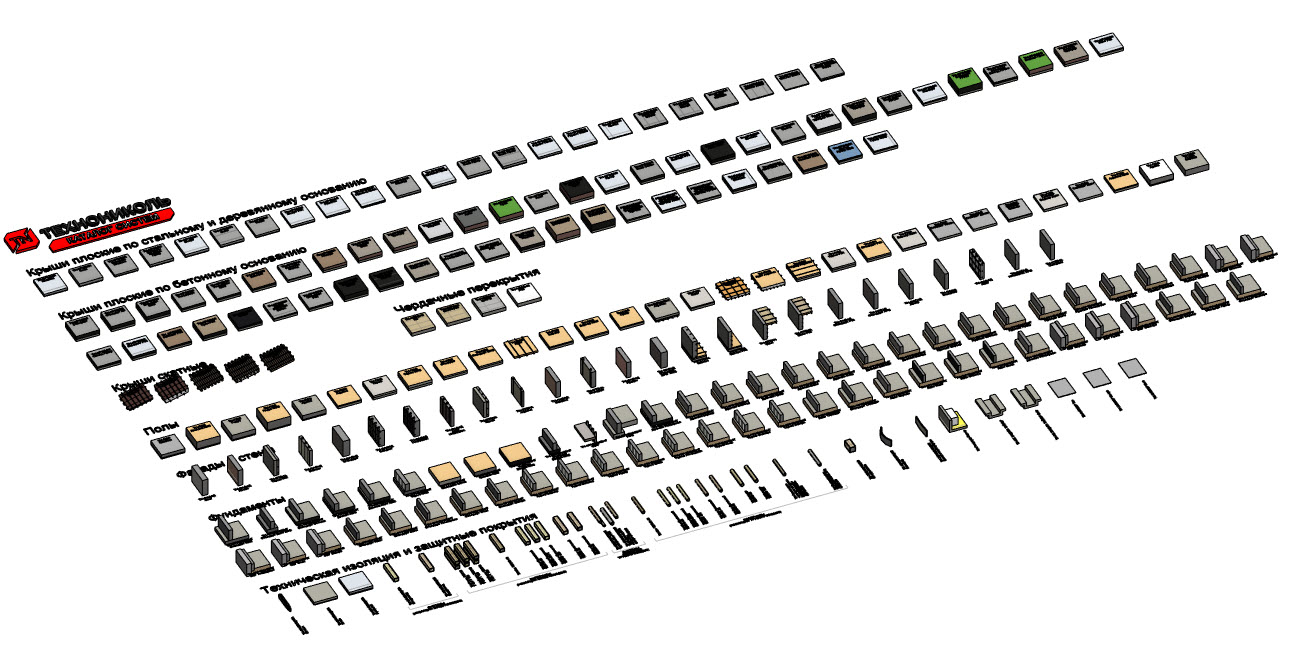

Представленный файл каталога содержит строительные системы ТЕХНОНИКОЛЬ и включается в себя следующие категории семейств:

• Крыши плоские по стальному и деревянному основанию;
• Крыши плоские по бетонному основанию;
• Стилобаты;
• Крыши скатные;
• Чердачные перекрытия;
• Полы;
• Полы по грунту;
• Фасады и стены;
• Фундаменты;
• Техническая изоляция, огнезащита и защитные покрытия.

Каталог разработан в 19-24 версиях Autodesk Revit. Файл имеет расширение *.rvt.

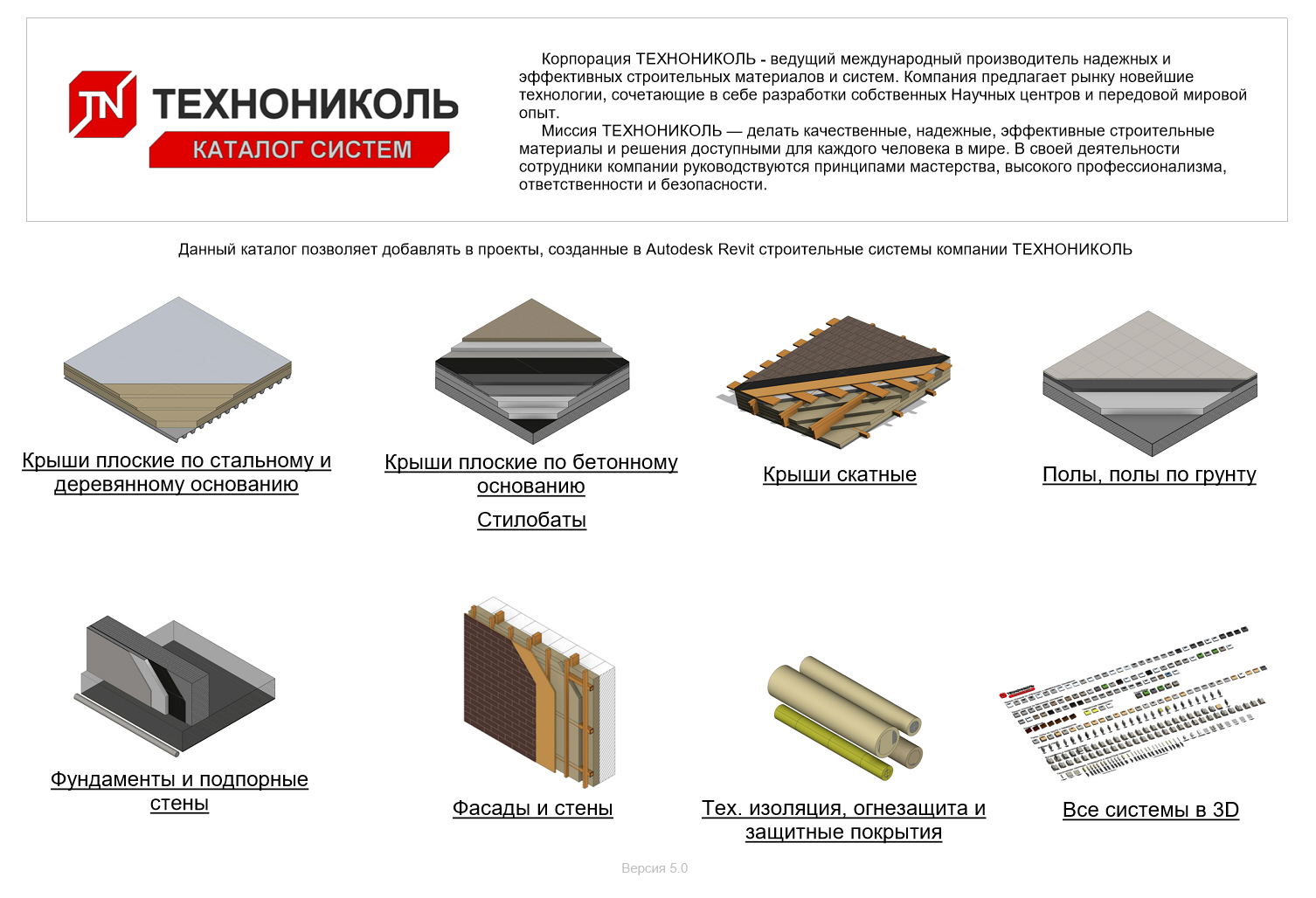

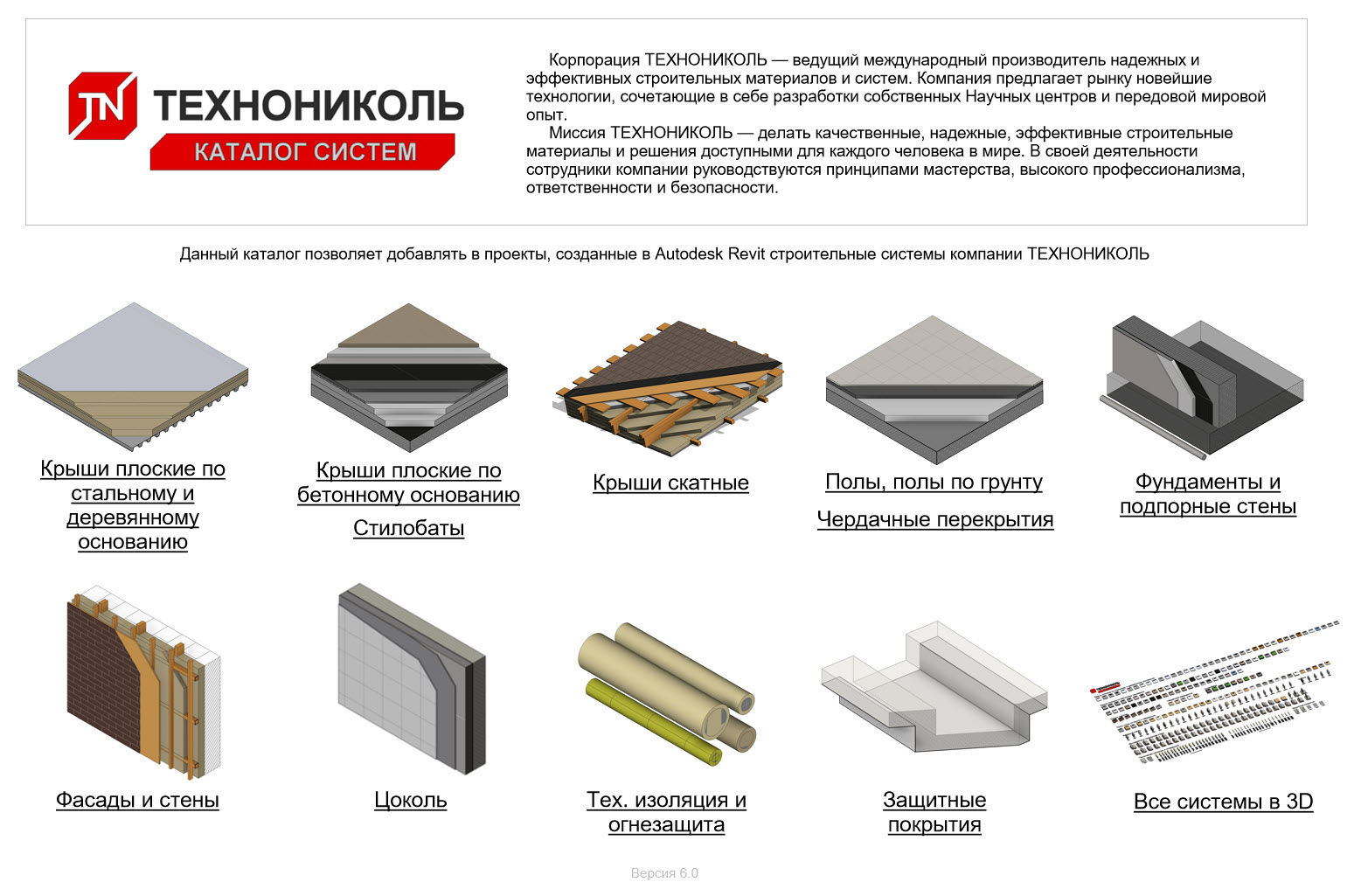

При открытии файла, пользователя встречает «ТН_Стартовое окно», в котором имеются ссылки на виды, с продукцией, которая разбита по разделам.

Все наименования материалов имеют префикс «TN», для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала:

• TPR (Thermal Proofing) - Теплоизоляция;

• SPR (Sound Proofing) - Звукоизоляция;

• PRI (Primer) - Праймер, мастика, краска, герметик, клей, taikor;

• WPR (Water Proofing) - Гидроизоляция;

• VPR (Vapour Proofing) - Пароизоляция;

• SPL (Separating Layer) - Разделительный слой, защитный слой;

• FPR (Fire Proofing) - Огнезащита;

• FIN (Finish) - Финишное покрытие, отделка;

• FIX (Fixation) - Крепежные элементы;

• (А) - Архитектурные материалы.

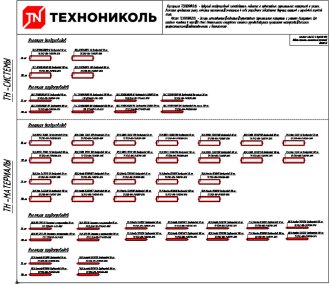

Информация по шифру категории представлена в каталоге, на листе «04_Правила именования материалов/ семейств»

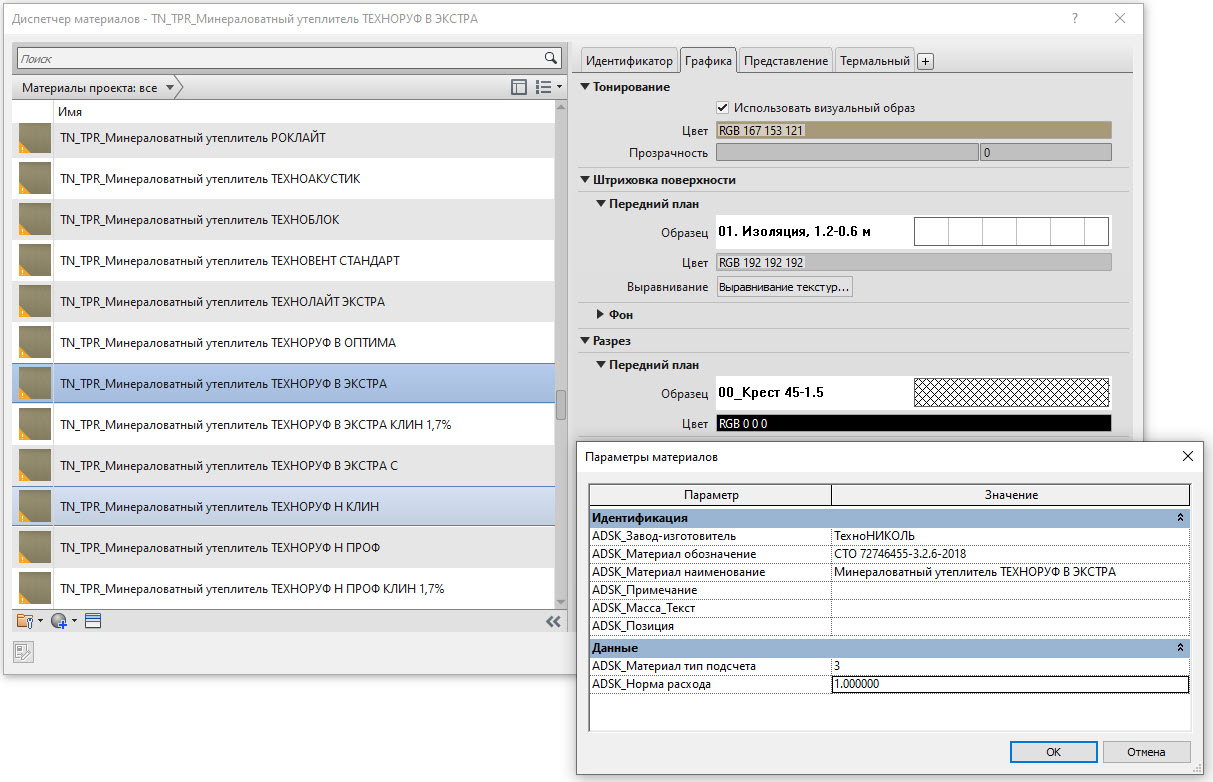

В материалах занесены и заполнены все необходимые значения параметров.

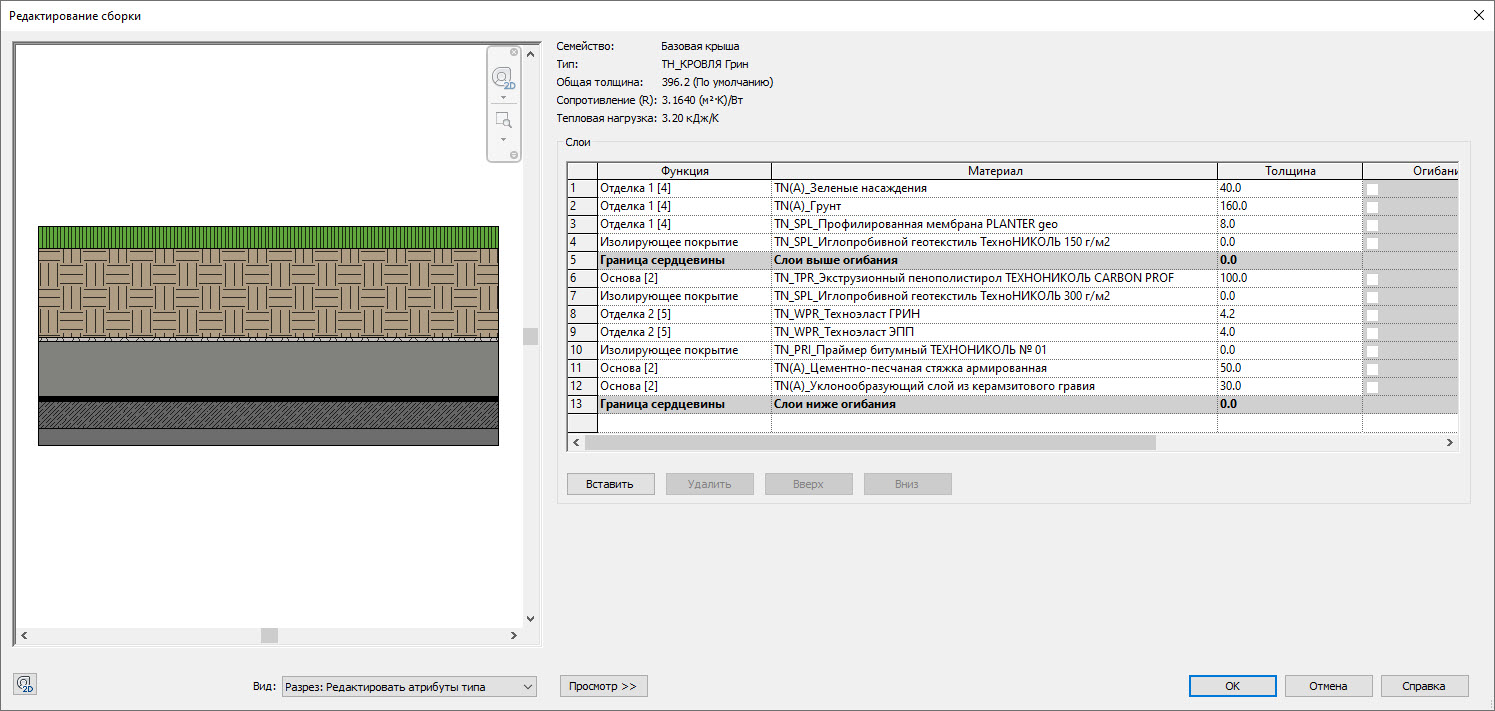

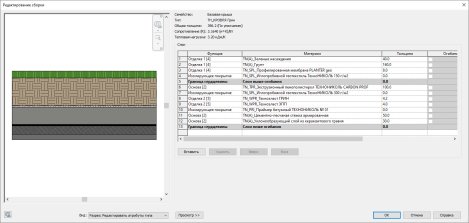

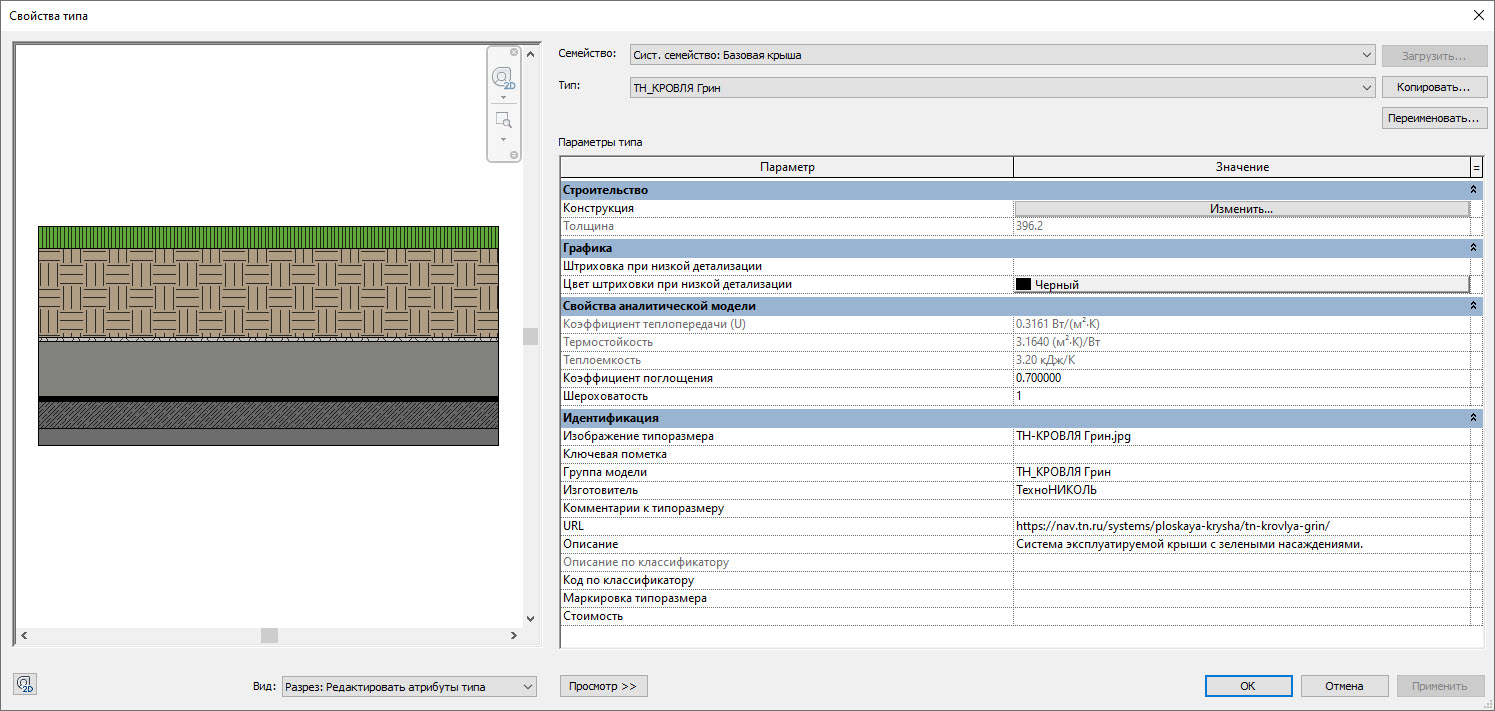

Все системы наделены соответствующими параметрами, а также в них назначены необходимые материалы. Материалы пользователь может заменять на подходящие/аналоги из библиотеки материалов.

Для подсчета количества систем/материалов разработаны спецификации по ГОСТ Форма 1 и Форма 7 (подсчет на основе параметров ADSK):

• ADSK_Ведомость материалов кровель и стилобатов_Форма 7;
• ADSK_Ведомость материалов подпорных стен_Форма 7;
• ADSK_Ведомость материалов полов и перекрытий_Форма 7;
• ADSK_Ведомость материалов тех. изоляции_Форма 7;
• ADSK_Ведомость материалов фасадов и стен_Форма 7;
• ADSK_Ведомость материалов фундаментов_Форма 7;
• ADSK_Ведомость материалов чердачных перекрытий_Форма 7;
• ADSK_Общая ведомость материалов_Форма 7;
• ADSK_Спецификация изоляции воздуховодов_Форма 1;
• ADSK_Спецификация изоляции трубопроводов_Форма 1.

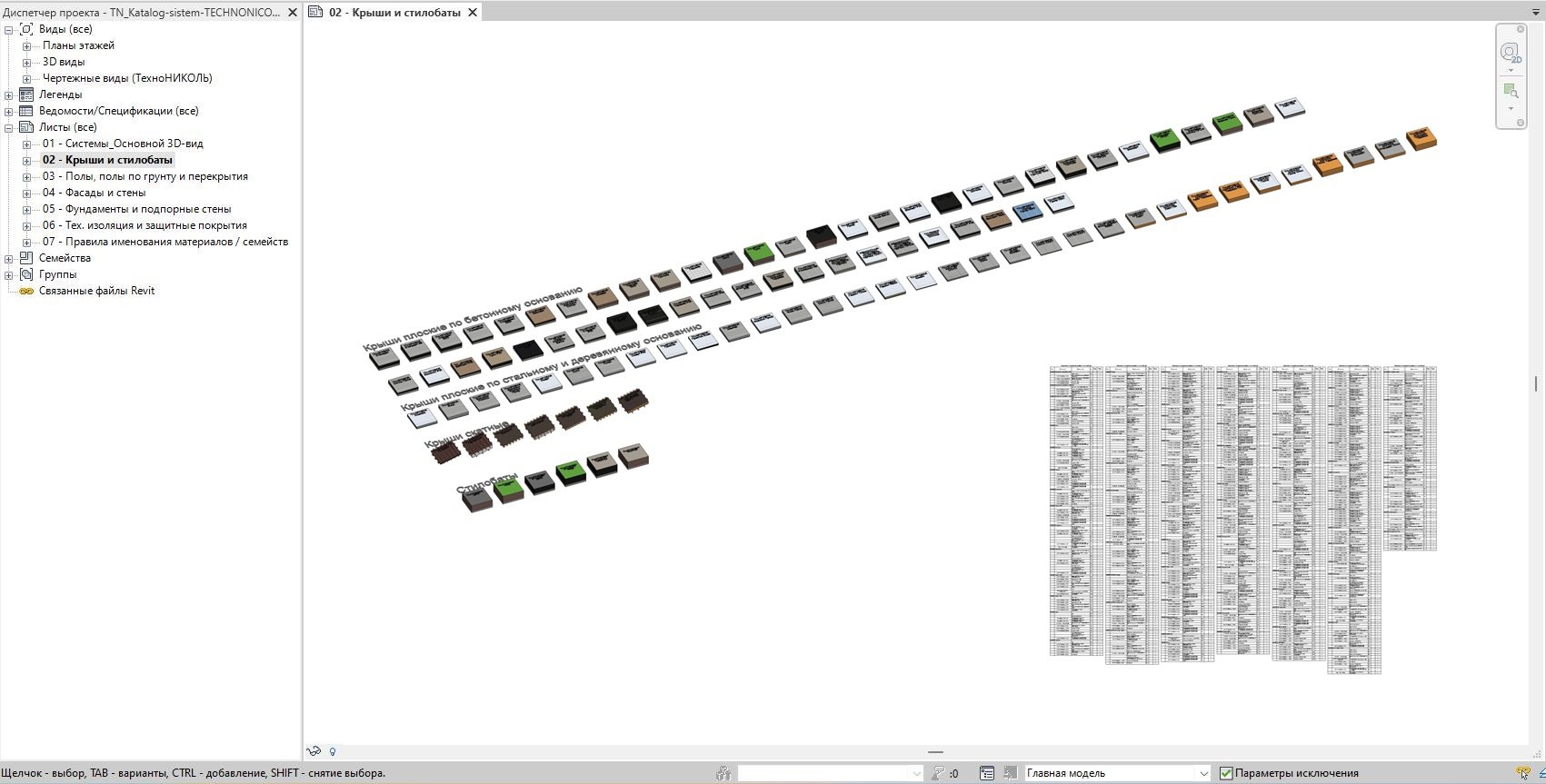

Ведомости и виды размещены на листах по группам.

Примечания:

• Текстуры ТЕХНОНИКОЛЬ вынесены в отдельный архив для скачивания;
• Минеральная плита на разрезе показана диагональной сеткой, т.к. для разреза задать извилистую линию теплоизоляции нельзя;
• В семействах каталога используются как стандартные параметры, так и параметры по шаблону ADSK;
• В системах использованы условные материалы, которые пользователь в случае необходимости должен будет заменить на свои (бетон, профлист, основа стены, отделка полов и пр.);
• Фундаменты упрощены, некоторые элементы построены, но их применимость зависит от уровня детализации модели;
• В каталоге разработана техническая изоляция категориями модели «материалы изоляции воздуховодов», «материалы изоляции трубопроводов». Подсчет производится по системным семействам, а не по назначенному материалу. Поэтому копировать необходимо сами преднастроенные типы изоляции из шаблона.
