Каталог комплектации Revit

Каталог комплектации включается в себя следующие категории семейств:

• Воронки внутреннего водостока;
• Воронки парапетные;
• Аэраторы;
• Пешеходные дорожки на кровле;
• Ограждения для кровли и снегозадержатели;
• Опоры для кровли;
• Утеплитель для фасада;
• Гидрошпонки;
• Водосточную систему;
• Инъекционную систему;
• Огнезащиту;
• Термовкладыши.

Каталог разработан в 2019- 2024 версиях Autodesk Revit. Файл имеет расширение *.rvt.

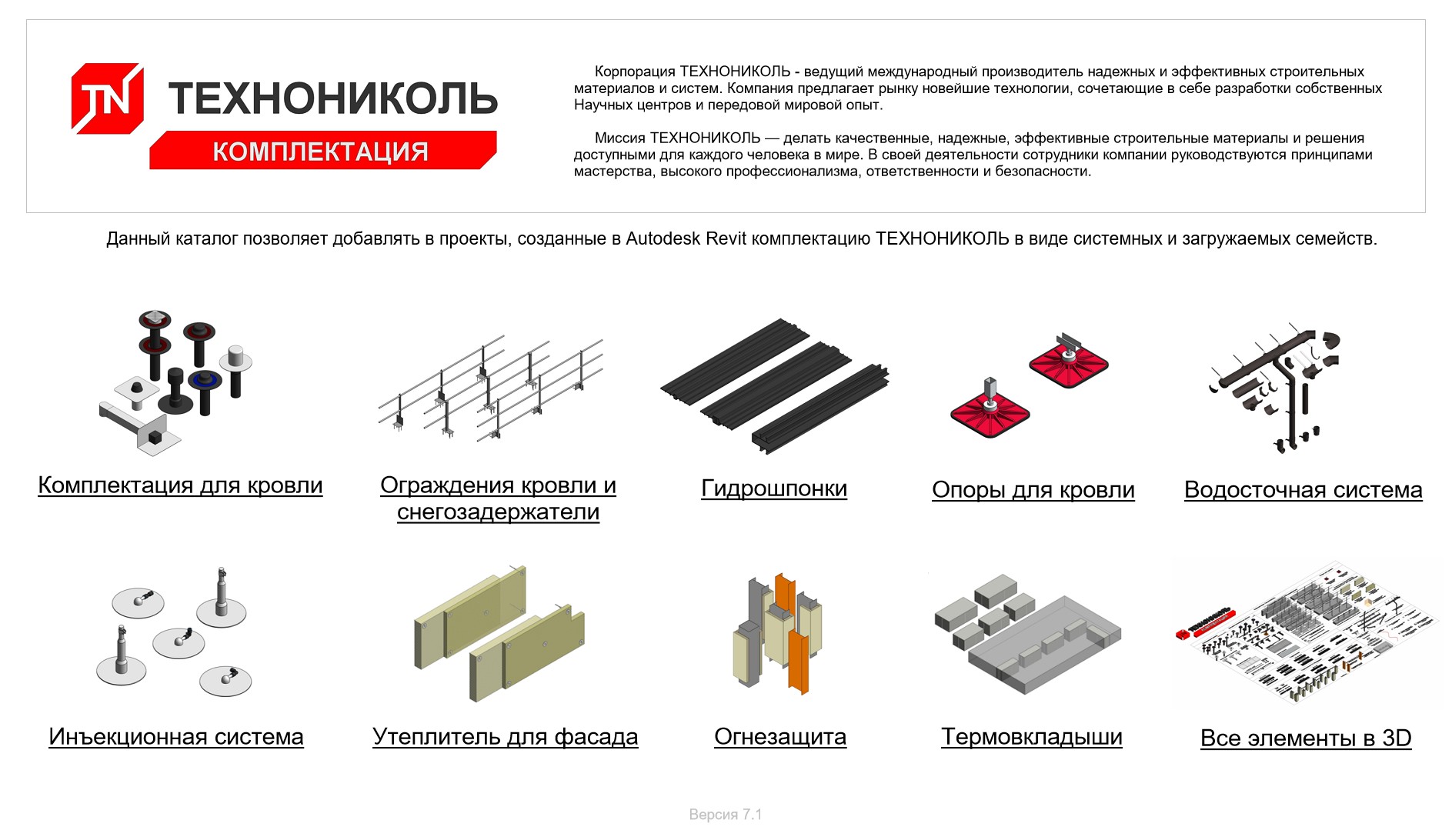

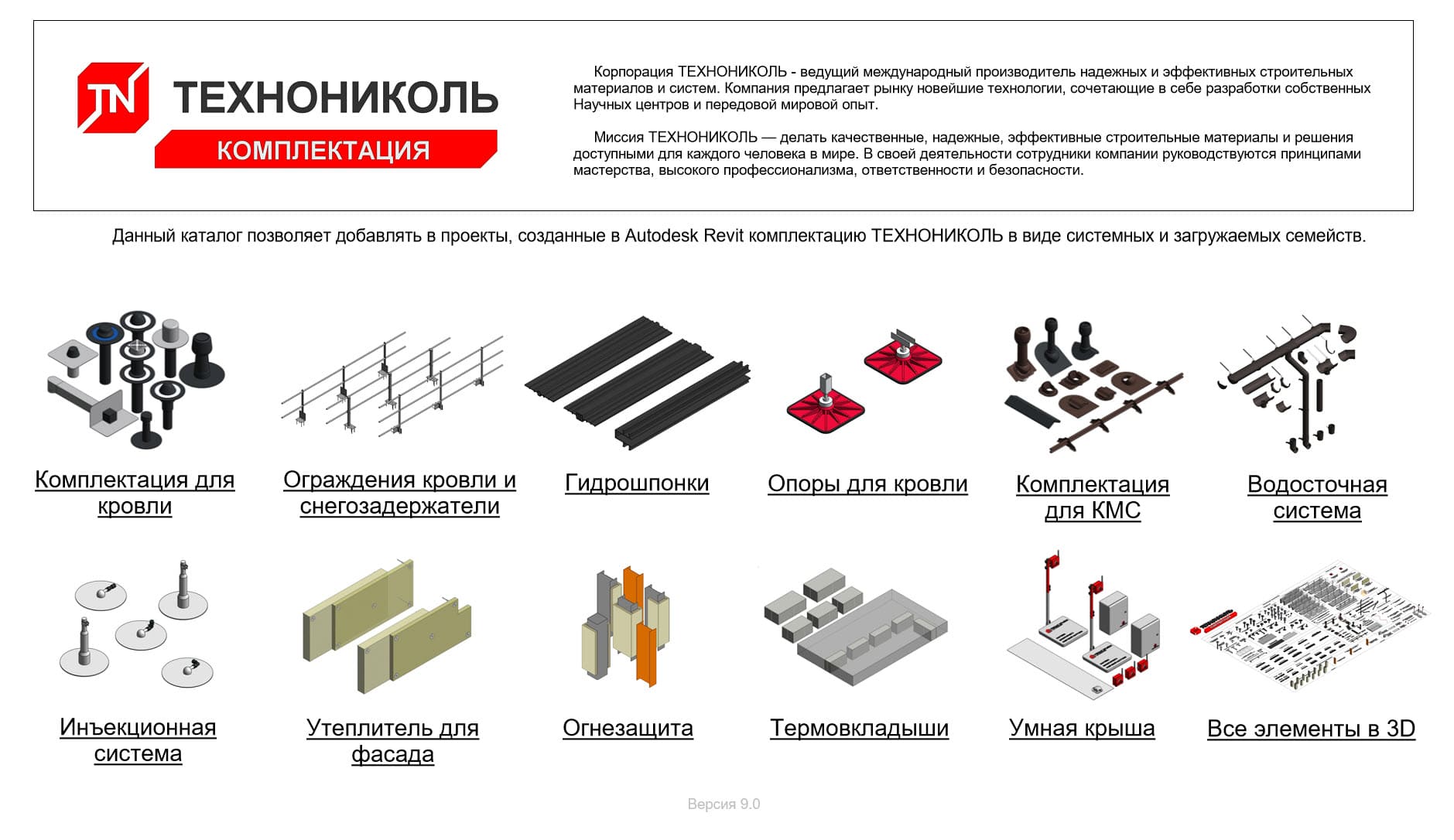

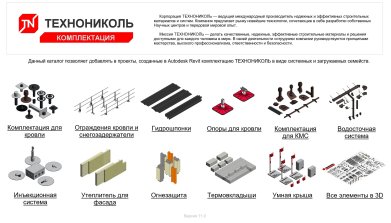

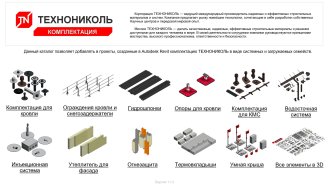

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на виды по категориям моделей.

Через стартовое окно можно сразу попасть в выбранный раздел (3D-вид). Структура видов разделена по категориям семейств.

Модели комплектации и ведомости размещены на листах.

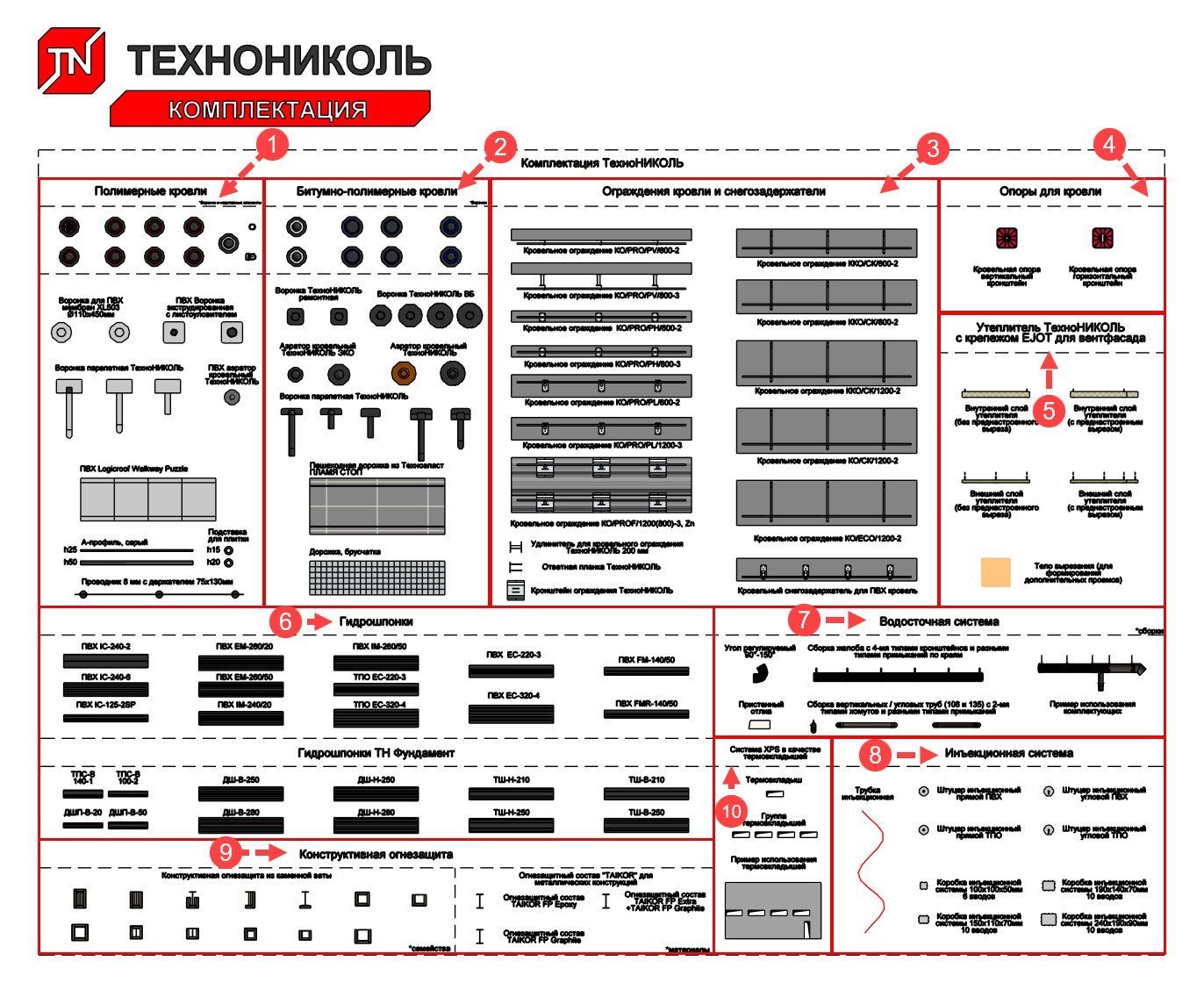

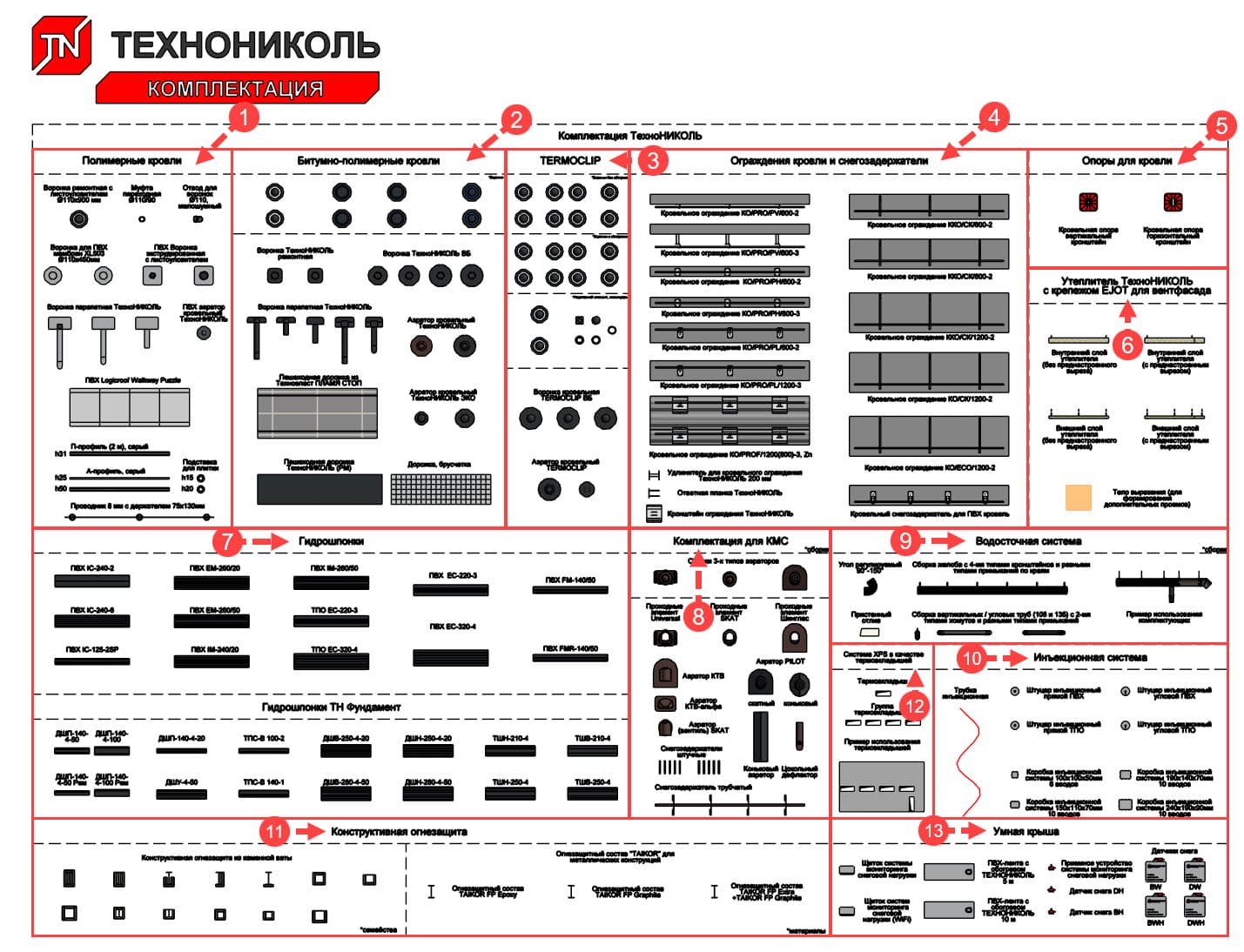

Для удобства выбора элементов, модели комплектации разделены на 10 категорий (по типу применения):

1. Комплектующие для полимерных кровель;

2. Комплектующие для битумно- полимерных кровель;

3. Ограждения кровли и снегозадержатели;

4. Опоры для кровель;

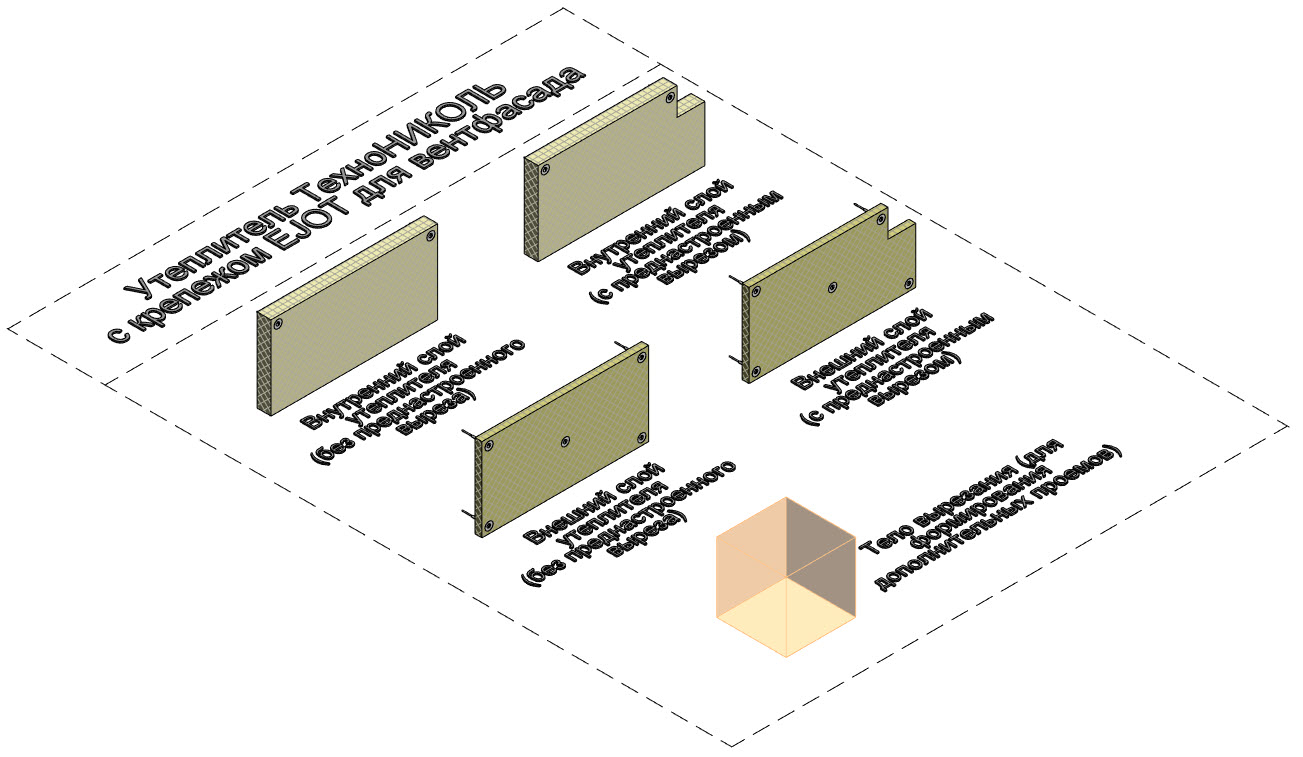

5. Утеплитель для фасада;

6. Гидрошпонки;

7. Водосточная система;

8. Инъекционная система;

9. Огнезащита.

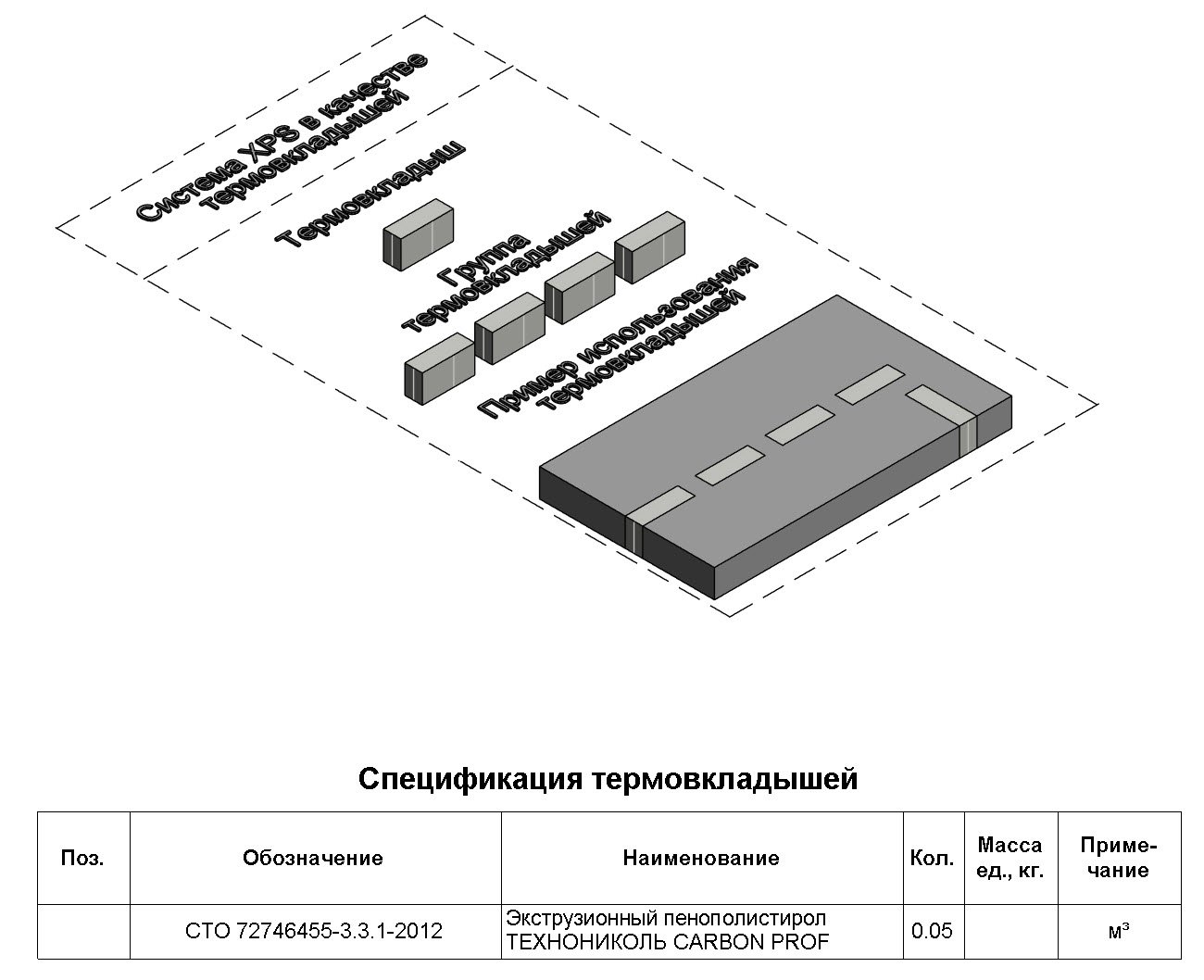

10. Термовкладыши.

Для подсчета количества элементов комплектации разработаны спецификации:

• ADSK_Спецификация труб инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация труб инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация элементов утеплителя и крепежей ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация комплектующих к ограждениям ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация ограждений ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация ограждений ТехноНИКОЛЬ_Заполнение данных;
• ADSK_Спецификация снегозадержателей ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация снегозадержателей ТехноНИКОЛЬ_Заполнение данных;
• ADSK_Спецификация водосточной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация водосточной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация материалов конструктивной огнезащиты;
• ADSK_Спецификация материалов пешеходной дорожки ПЛАМЯ СТОП_ГОСТ_Форма 7;
• ADSK_Спецификация огнезащитного состава TAIKOR;
• ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация термовкладышей ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация элементов инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация элементов инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
• ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 1;
• ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 7.

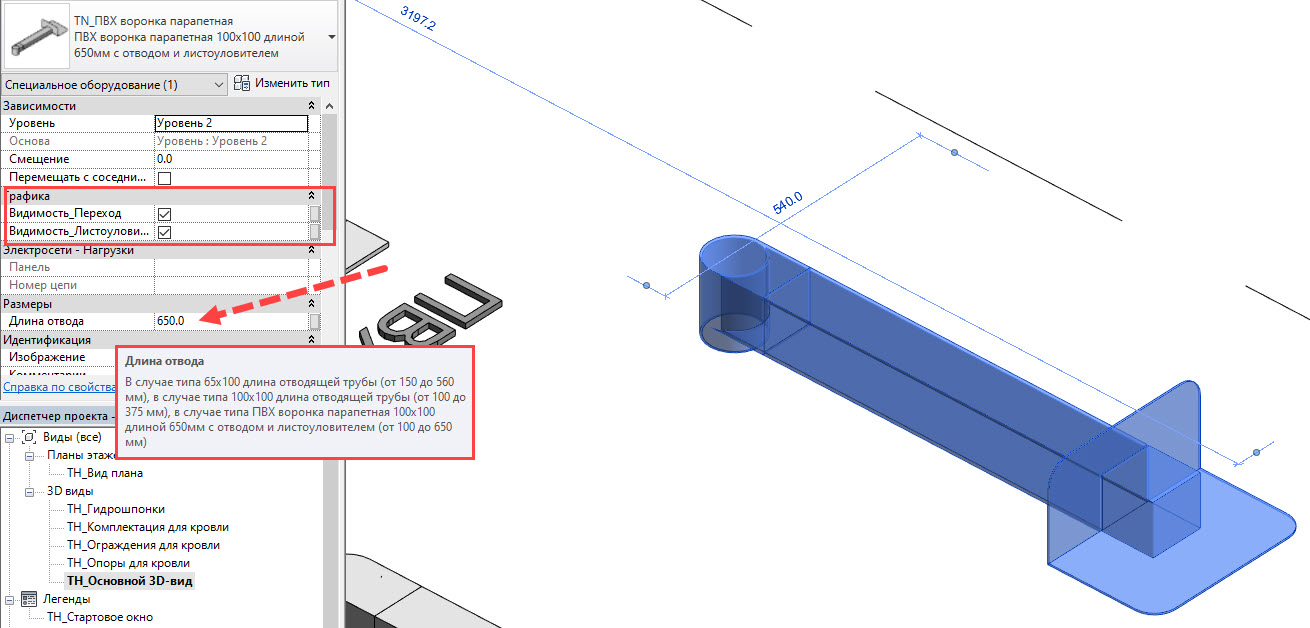

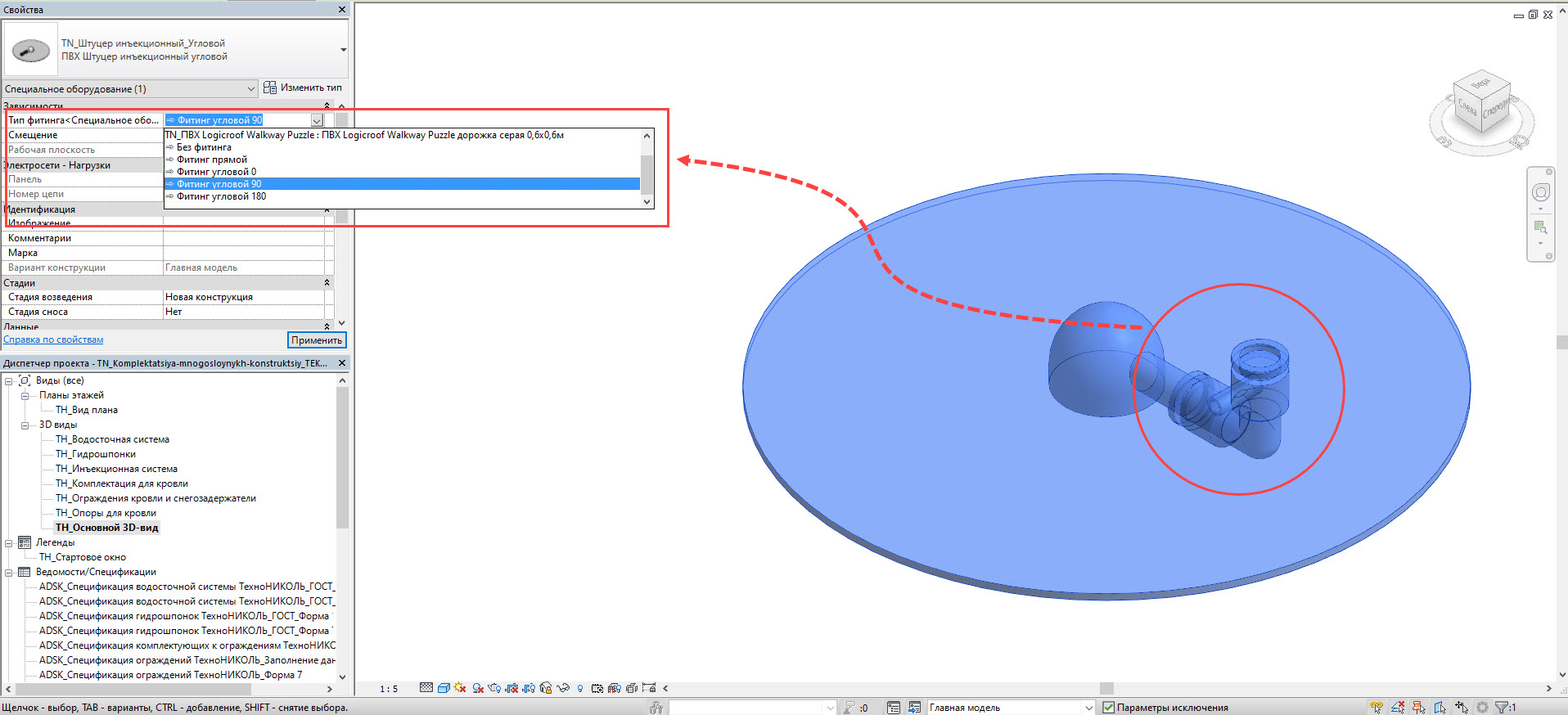

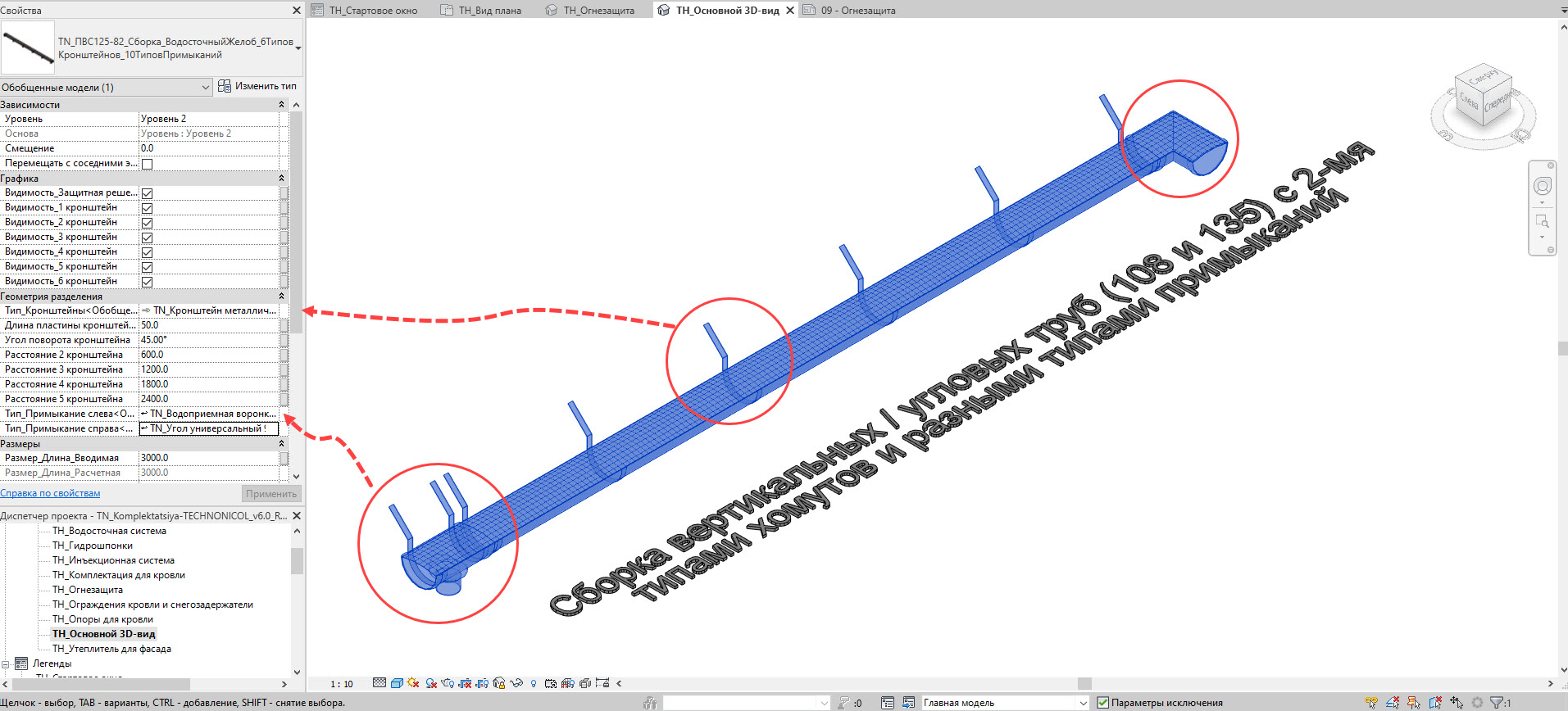

Большинство элементов имеет ряд параметров видимости и отключения, которые реализованы в виде «галочек» или выпадающих списков, так, к примеру, в воронке парапетной имеется возможность отключать/включать листоуловитель, а также включать/отключать переход. Длина отвода также ограничена в воде, имеет диапазоны, которые прописаны через всплывающие подсказки.
