Альбомы узлов Revit

Альбом узлов включается в себя 97 узлов примыканий плоских кровель, для 10 строительных систем:

• ТН-КРОВЛЯ Балласт;
• ТН-КРОВЛЯ Барьер Тротуар;
• ТН-КРОВЛЯ Инверс;
• ТН-КРОВЛЯ Мастер;
• ТН-КРОВЛЯ Монолит PIR;
• ТН-КРОВЛЯ Проф;
• ТН-КРОВЛЯ Смарт PIR;
• ТН-КРОВЛЯ Стандарт;
• ТН-КРОВЛЯ Тротуар;
• ТН-КРОВЛЯ Фикс Бетон.

Альбом разработан в 2019 - 2024 версиях Autodesk Revit. Файл имеет расширение *.rvt.

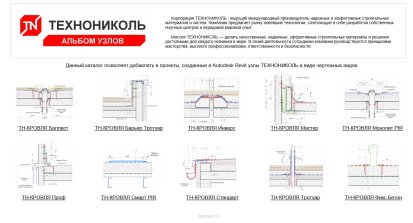

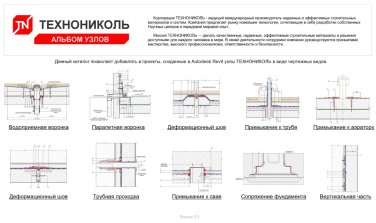

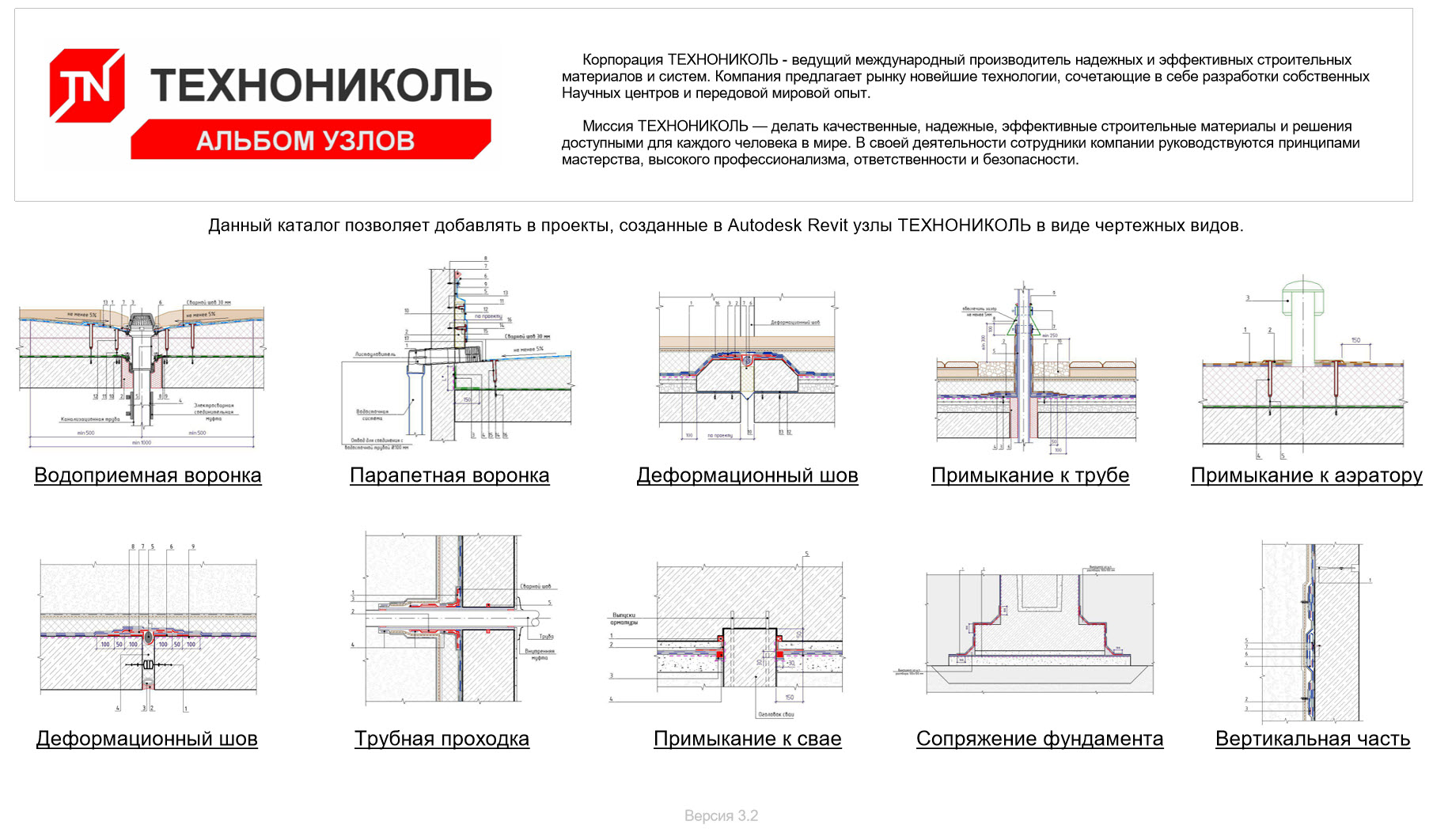

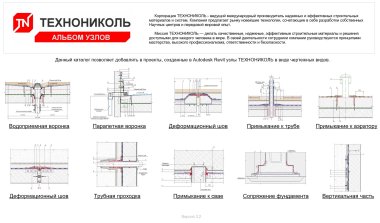

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на чертежные виды узлов, находящихся на «превью».

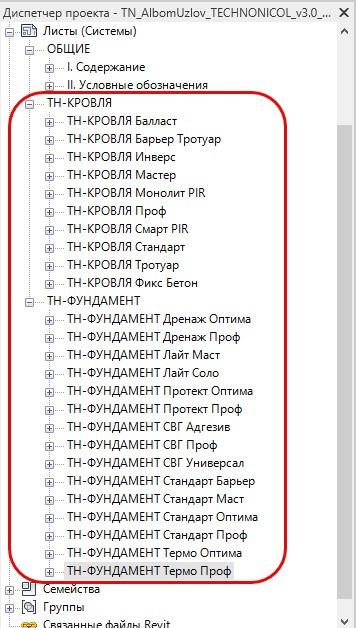

Через стартовое окно можно сразу попасть в выбранный узел одной из систем (чертежный вид). Структура альбомов разделена по типам систем в разделе листы.

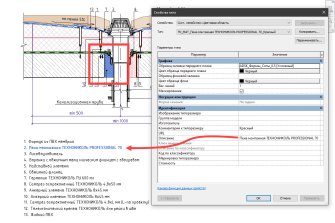

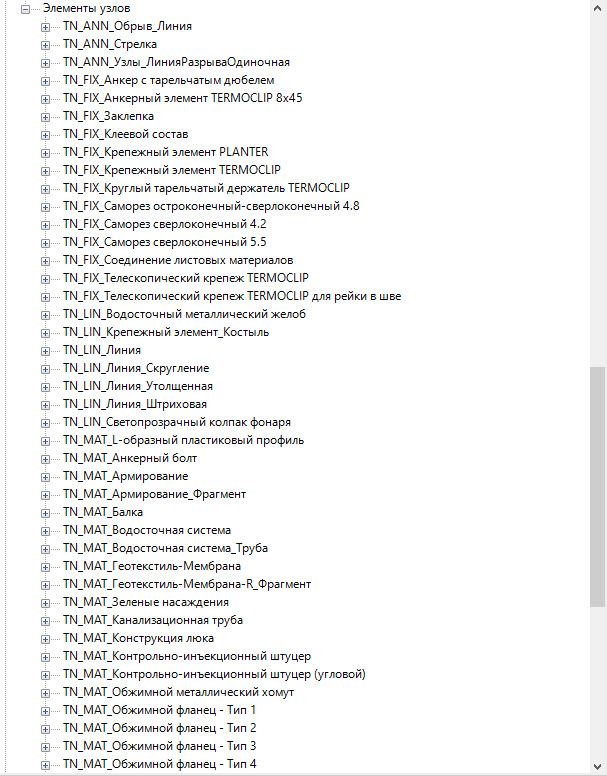

Каждый узел разработан с помощью стандартного функционала Autodesk Revit, с применением семейств категории «Элементы узлов», «Цветовые области», загружаемых семейств, а также «Аннотационные обозначения».

Названия семейств имеют префикс «TN», для группировки в диспетчере проекта.

В каталоге также присутствует лист «2 - Условные обозначения», на котором имеется расшифровка именования всех разработанных семейств:

FIX – Крепеж;

LIN – Линия;

MAT – Вспомогательный материал;

MET – Металлопрокат;

PRF – Профилированные элементы;

RAW – Элементы дренажа;

WPR – Гидроизоляция;

ANN – Аннотация;

VEN– Вентиляция;

FIN – Отделка;

TPR – Теплоизоляция.

Каждый узел оформлен на отдельном листе, что облегчает процесс копирования узла в проект.

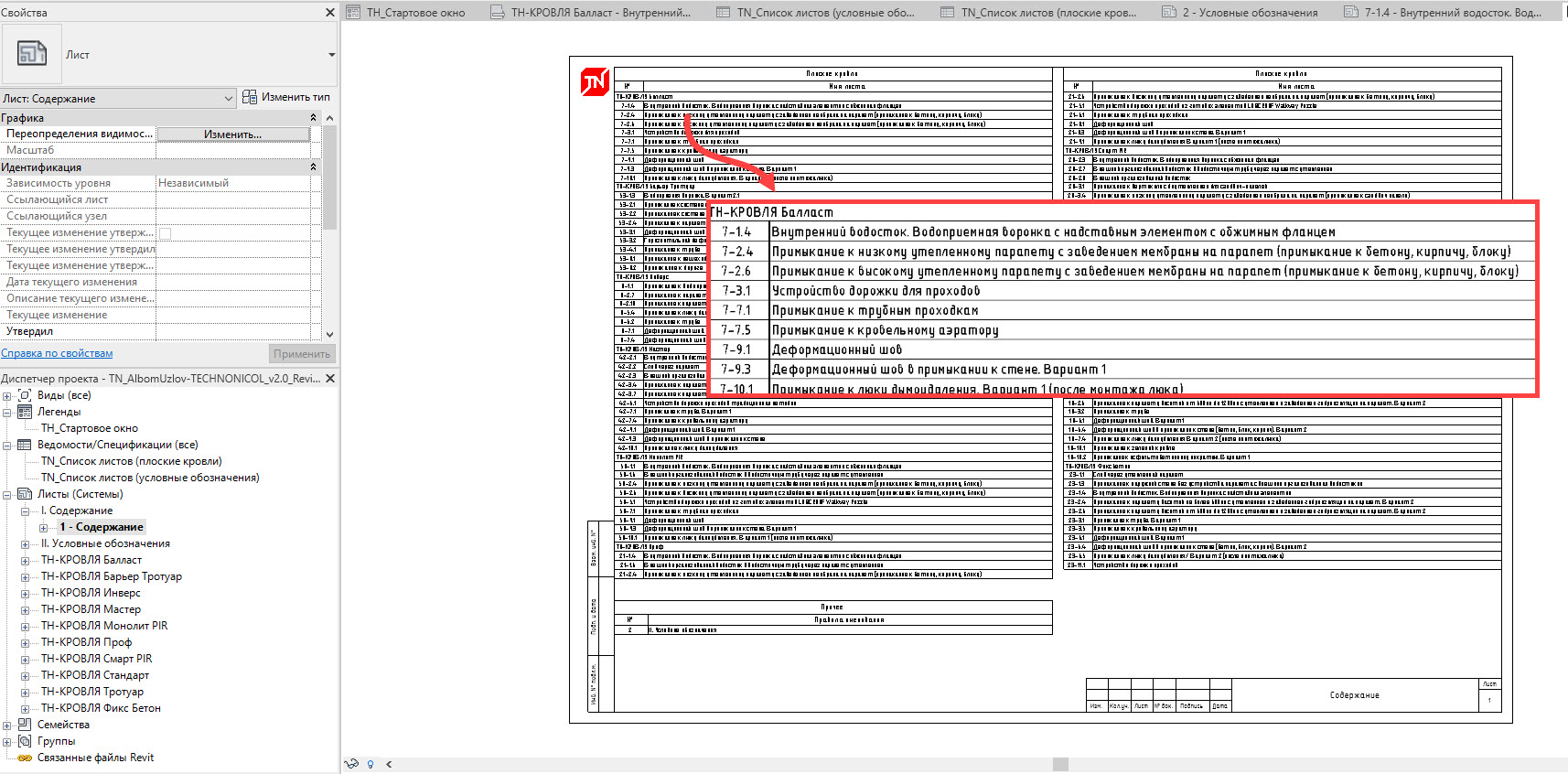

На листе «1 - Содержание» представлен перечень всех узлов. Каждый узел в наименовании содержит шифр системы и номер.

Копирование узлов из альбома в проект может выполняться несколькими способами:

1. Пользователь выбирает конкретный чертежный вид или лист в диспетчере проекта, далее нажимает Ctrl+C, а затем перейдя в свой проект нажимает Ctrl+V, после чего вид или лист с содержимым переносится в проект;

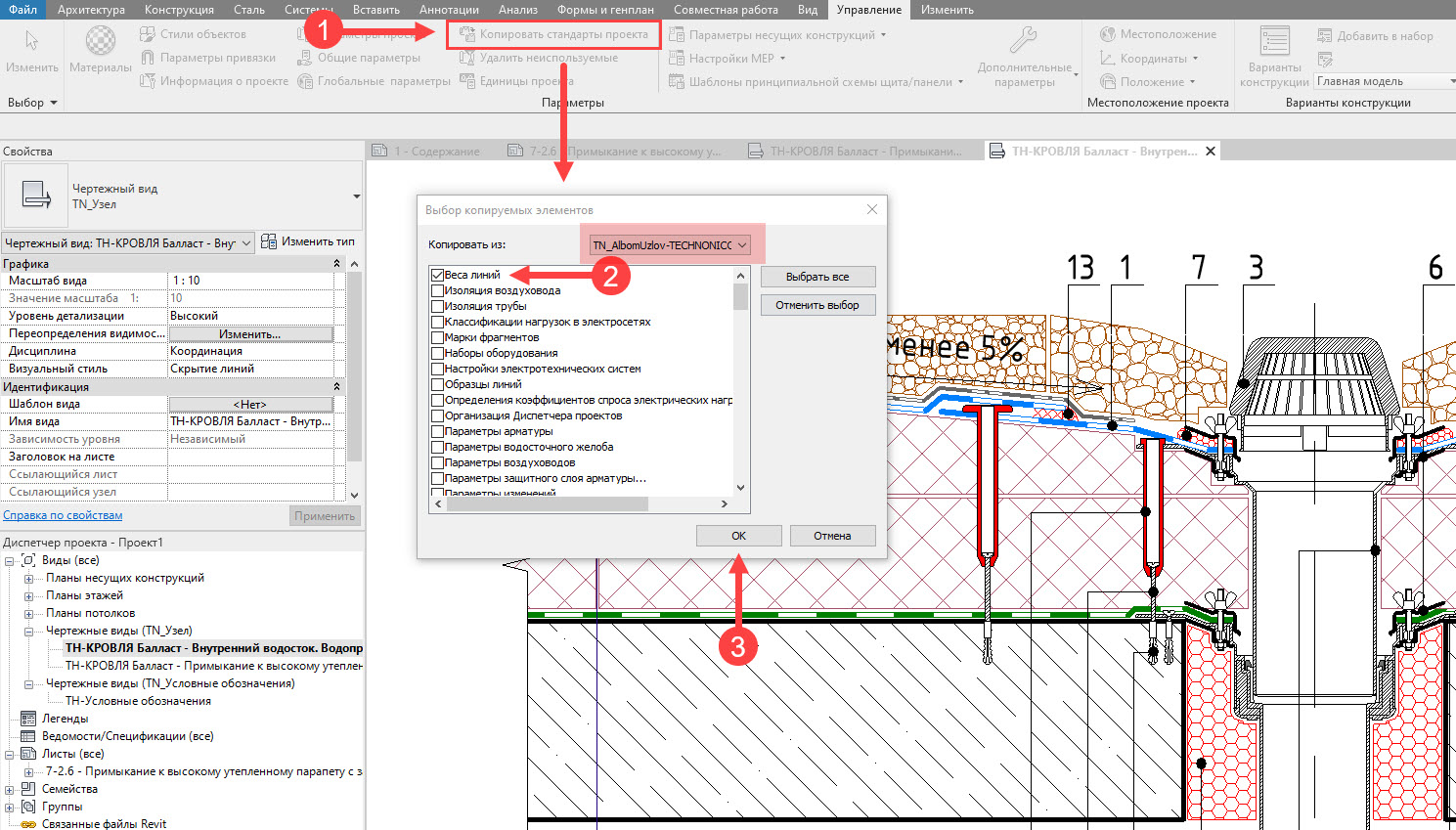

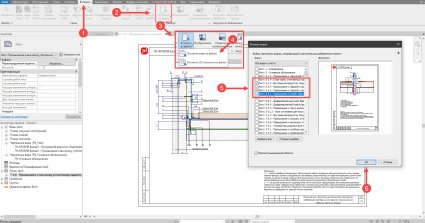

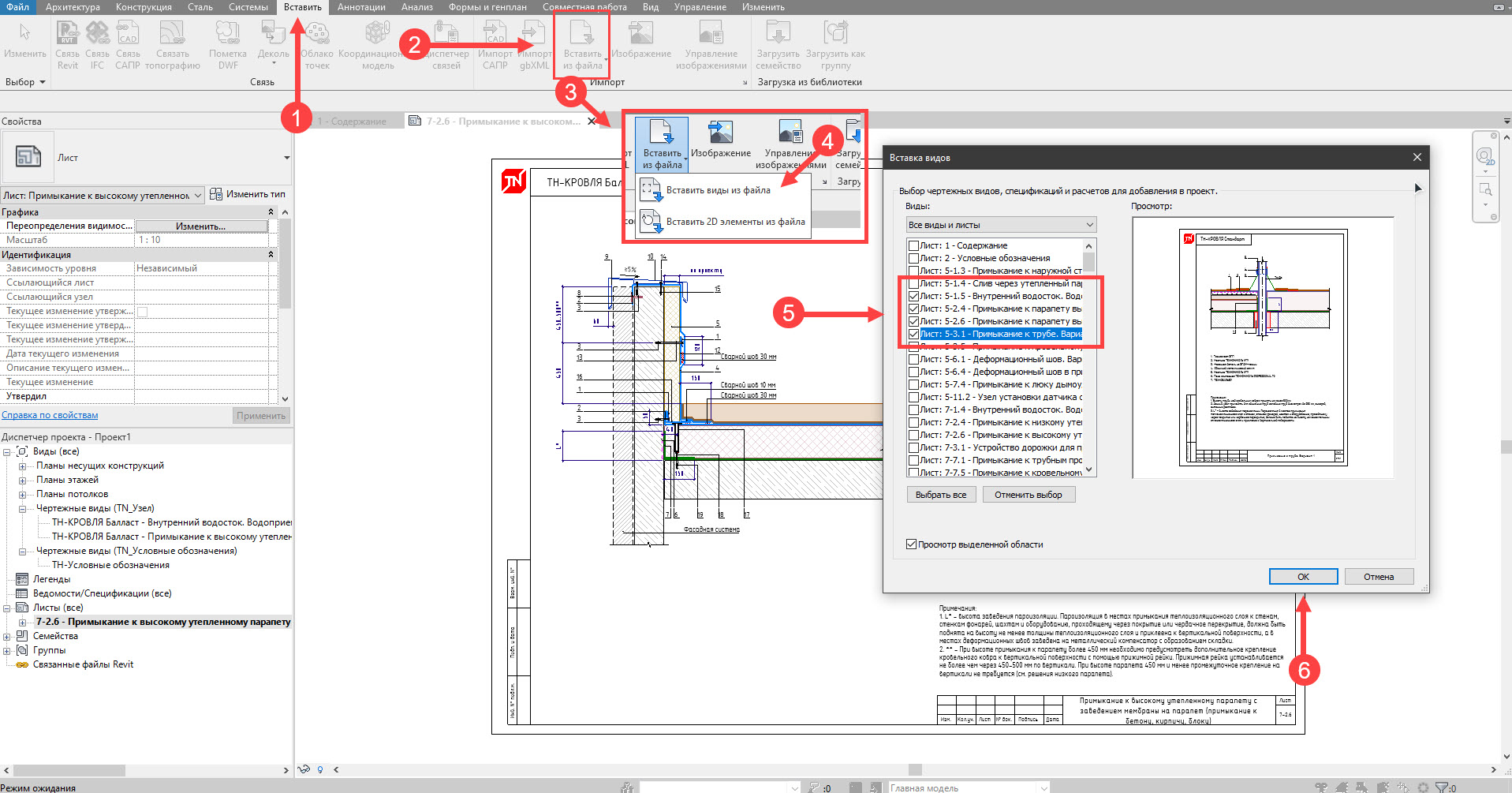

2. При помощи команды «Вставить виды из файла» (удобен, когда необходимо пакетно импортировать узлы в проект.
