Каталог комплектации nanoCAD BIM Строительство

Каталог комплектации включает в себя элементы:

• Воронки парапетные.
• Аэраторы кровельные.
• Воронки внутреннего водостока.

Каталог разработан в nanoCAD BIM Строительство x64 24.1.

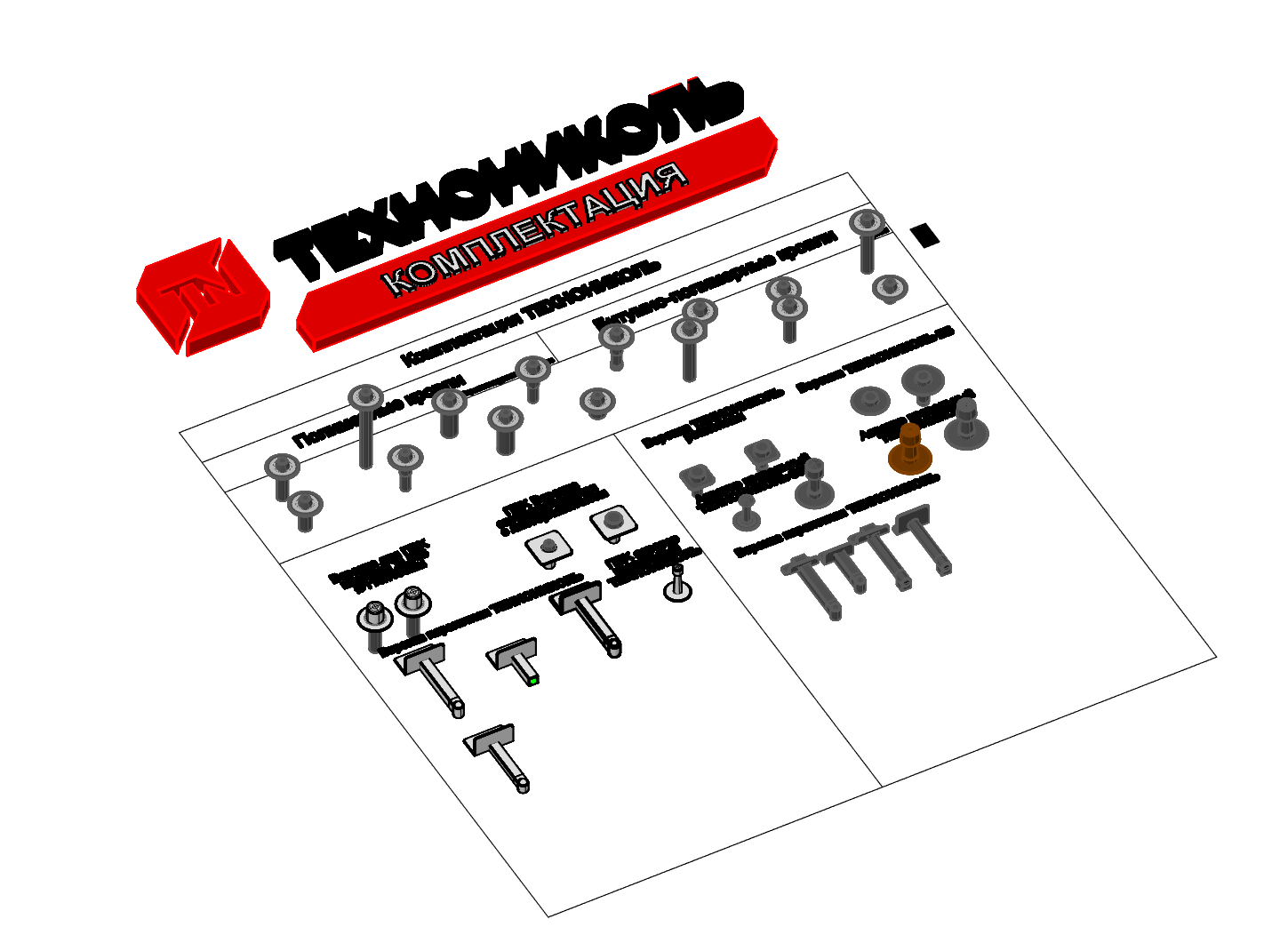

При открытии файла, пользователю открывается пространство с моделями элементов (объектов) для комплектации кровли.

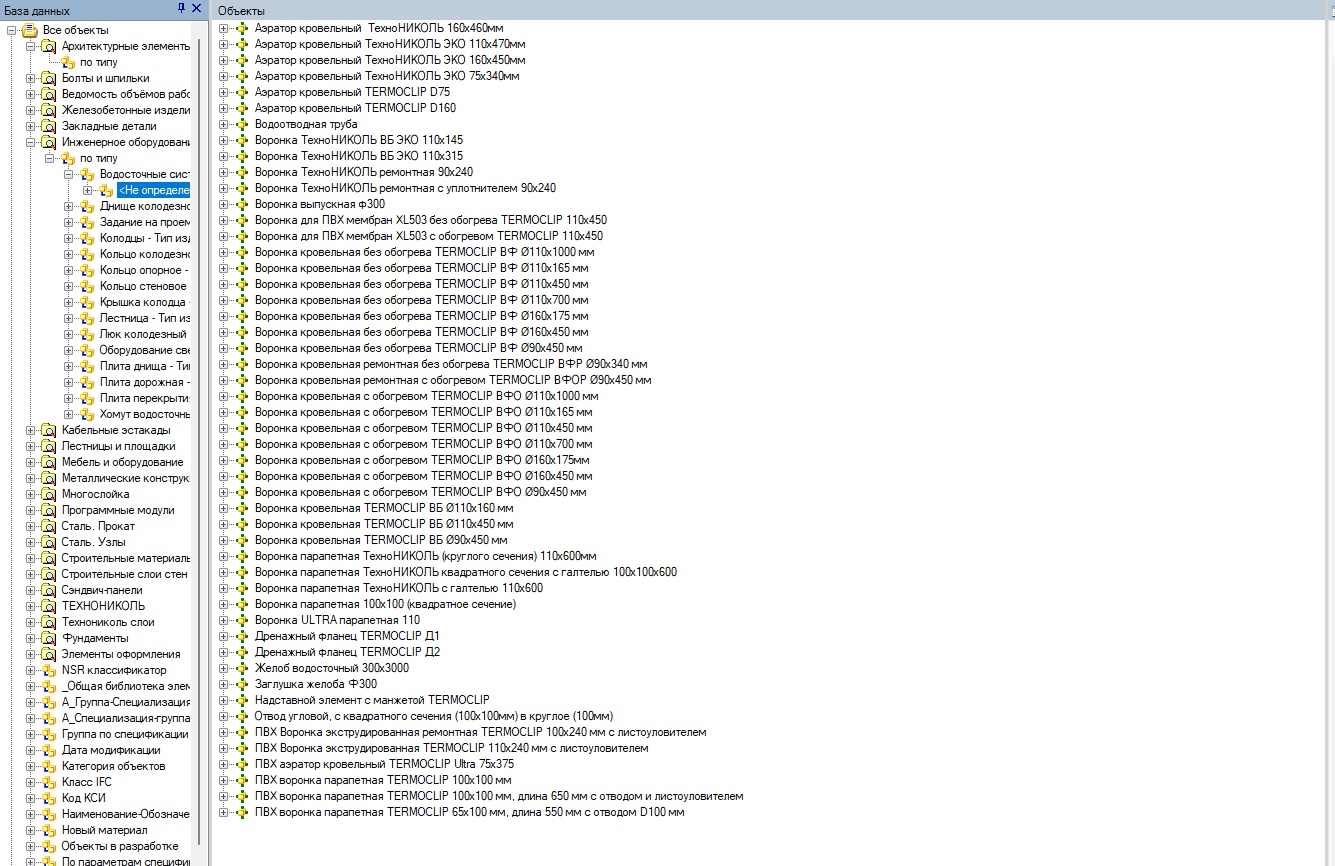

При сохранении объектов в Библиотеку объектов nanoCAD BIM Строительство они отобразятся в структуре базы данных.

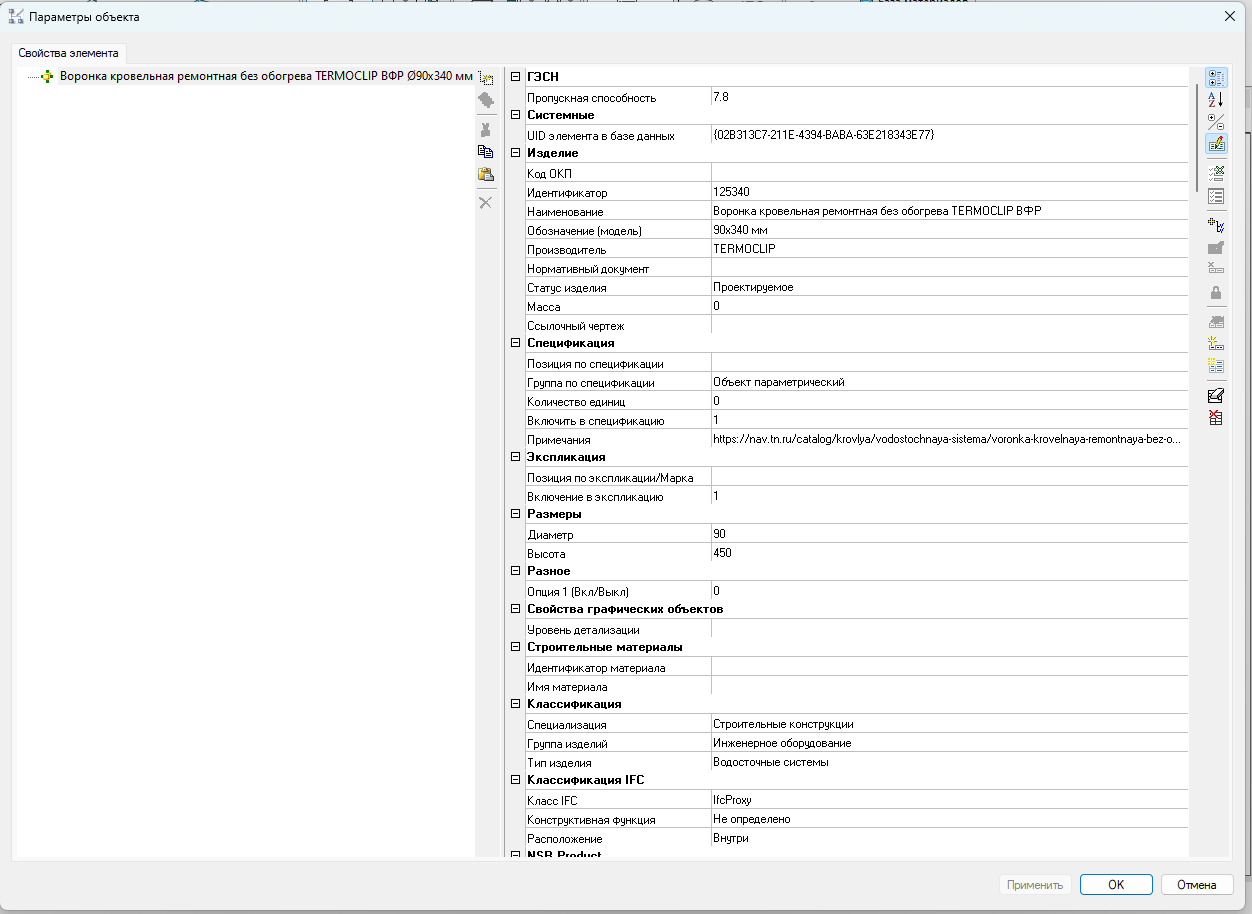

Параметры объектов заполнены необходимой информацией.

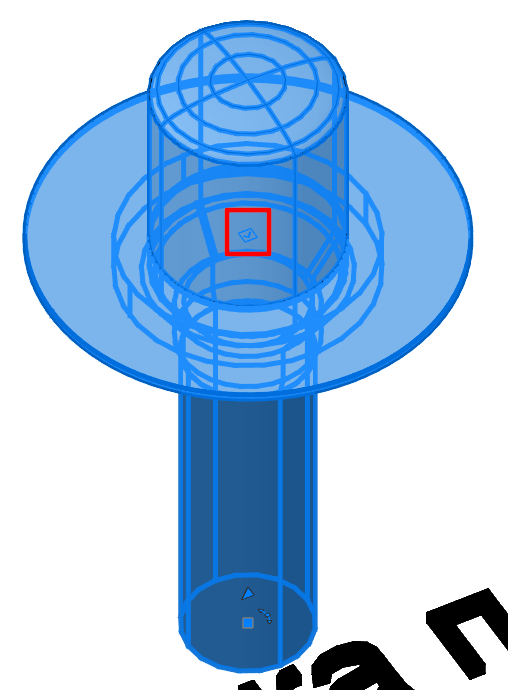

Воронки имеют ручку отключения листоуловителя, узел присоединения трубопровода, а также все объекты являются параметрическими (длиной элемента можно управлять через параметр «Высота»).

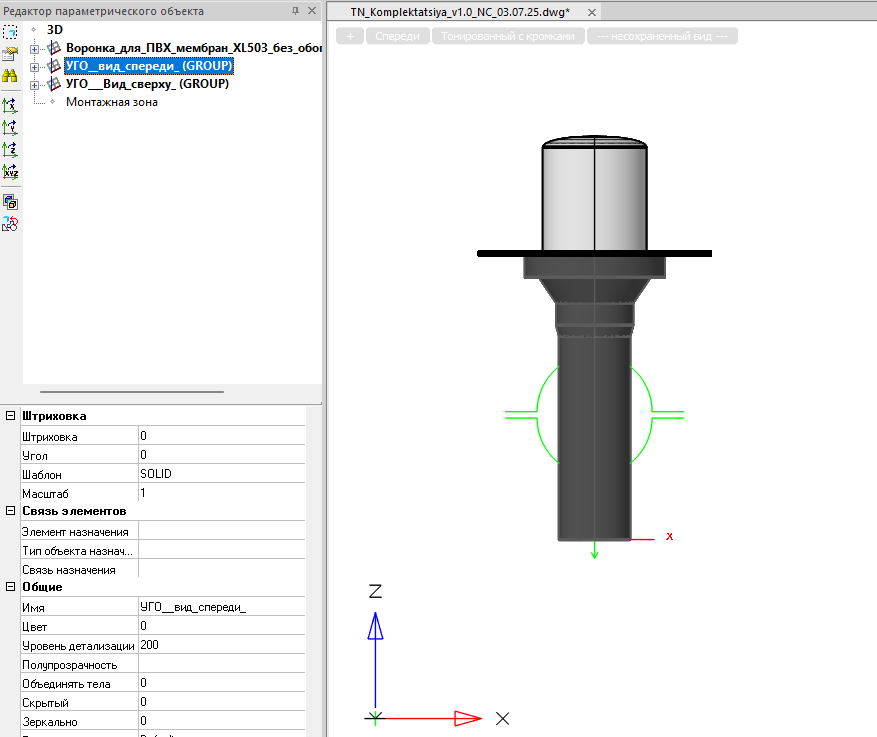

Каждый трехмерный объект в составе параметрического оборудования имеет УГО. Использование УГО элемента на проекциях определяется параметром «Уровень детализации», для Вида спереди – 200, для Вида сверху – 100. Уровень детализации трехмерного объекта – 500.

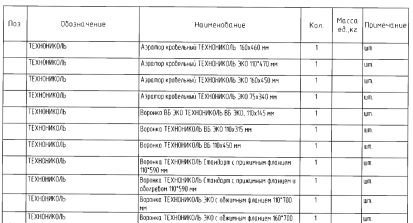

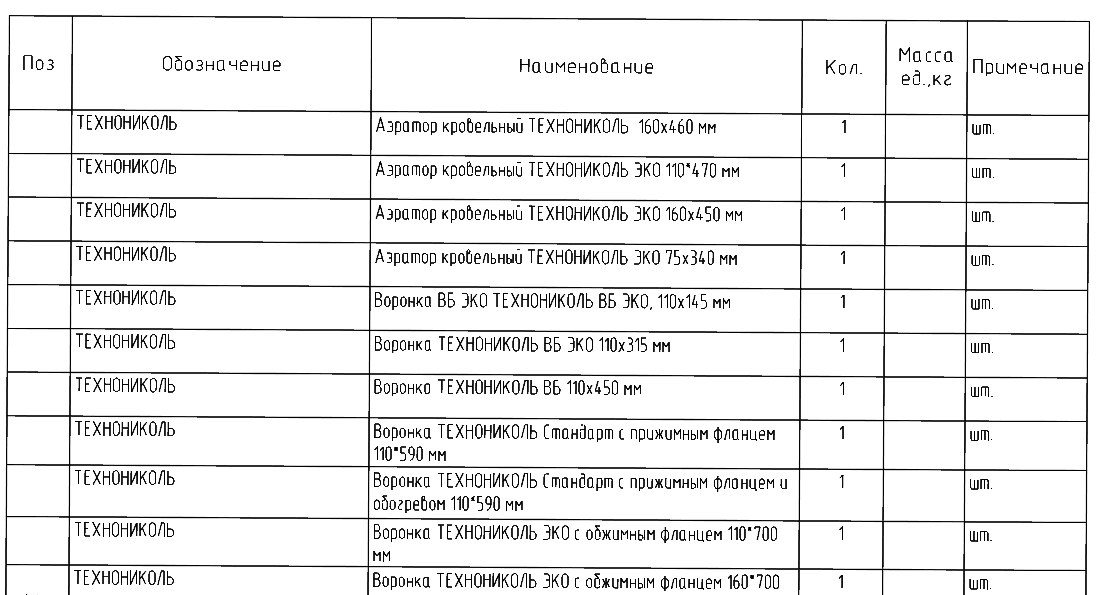

Для подсчета количества элементов комплектации разработана спецификация.

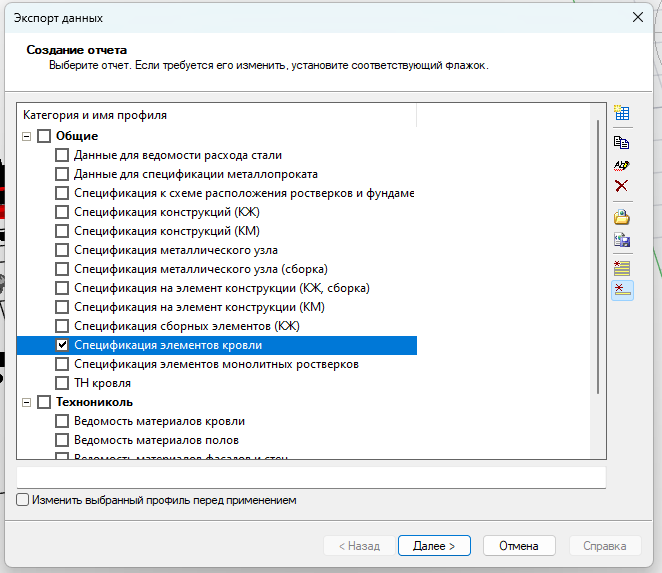

Для вывода спецификации используйте в экспорте данных отчет Спецификация элементов кровли.

В настройках профиля спецификатора свяжите профили для специфицирования и профиль экспорта данных.

Укажите шаблон для вывода Спецификация на лист на последнем шаге вставки спецификации на лист таблицей.
