Обеспечения противопожарной защиты технологического оборудования КС «Портовая»

Описание

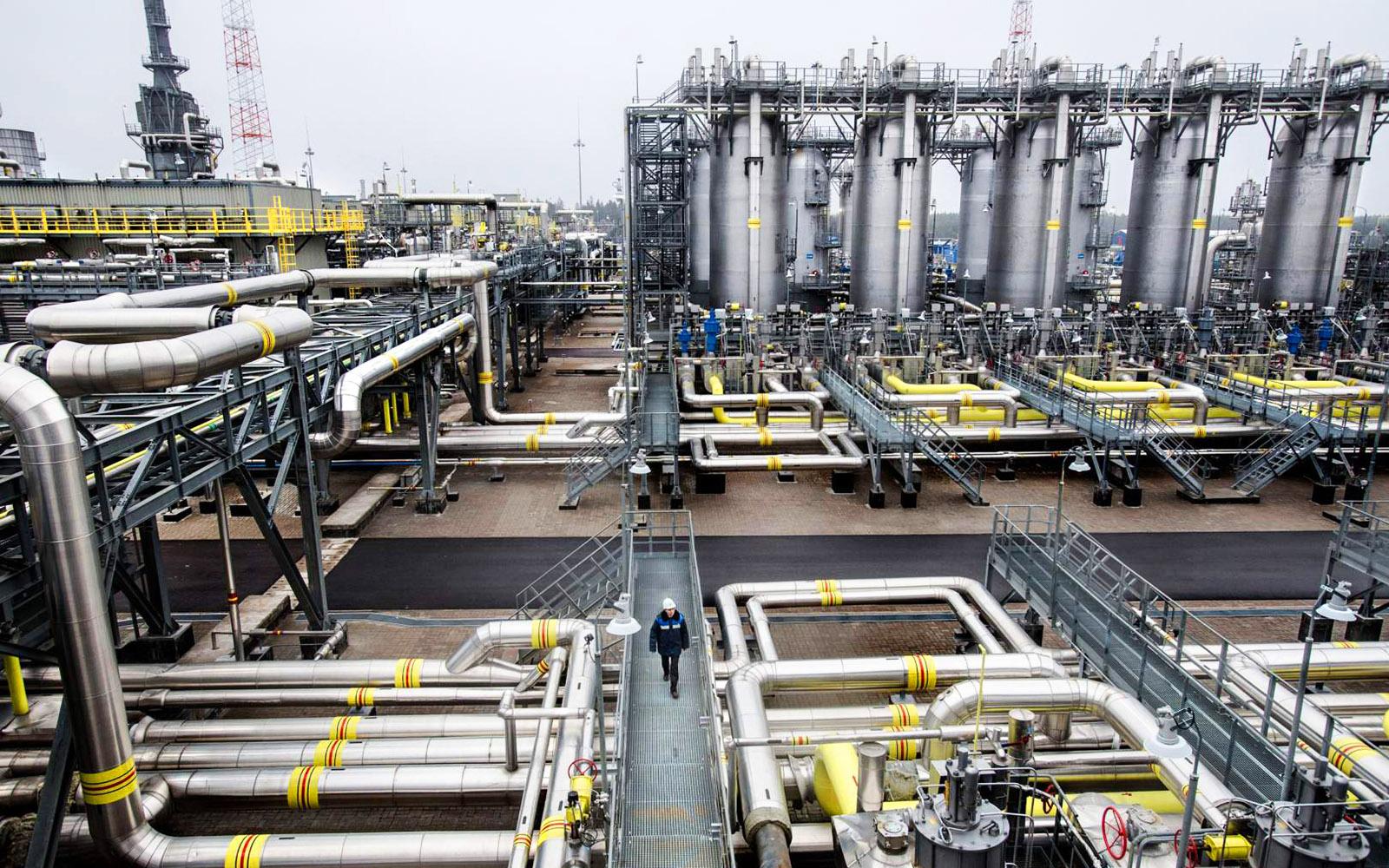

Комплекс по производству, хранению и отгрузке сжиженного природного газа в районе КС «Портовая» располагается в Ленинградской области, недалеко от Выборга и границы с Финляндией.

КС «Портовая», самая мощная компрессорная станция в мире (суммарная мощность 366 мВт), служит отправной точкой для транспортировки газа в «Северный поток», являющийся морской частью Северо — Европейского газопровода между Россией и Германией, проходящий по дну Балтийского моря.

В свою очередь, излишки газа, который не отбирается экспортным рынком из МГП «Северный поток», будут являться сырьевой базой для комплекса по производству и хранению сжиженного природного газа (СПГ) в районе КС «Портовая».

КС «Портовая» является уникальным объектом мировой газовой отрасли, в его строительстве использовано новейшее оборудование и самые передовые инновационные технологии.

Для обеспечения противопожарной защиты всего технологического оборудования КС «Портовая» разработано 7 комплектов проектной и рабочей документации.

КС «Портовая». Автоматическая система пожарной сигнализации (АСПС), контроля загазованности (КЗ) и пожаротушения (ПТ) для защиты газоперекачивающих агрегатов (ГПА) RB211 и Trent

Проектными решениями обеспечена противопожарная безопасность 8 ГПА. Защите подлежало следующее технологическое оборудование ГПА:

  • кожух ГПА,
  • блок воздушных фильтров,
  • ангар ГПА,
  • контейнер систем управления и силового оборудования,
  • контейнер подогрева воздуха,
  • контейнер станции пожаротушения.

Противопожарная защита обеспечена посредством следующего оборудования:

  • контроллеры систем пожарной автоматики (СПА) «СПАРК-EQP»,
  • извещатели пожарные пламени Х3301А4М14R2,
  • извещатели пожарные пламени ИП 330/3-20-А3,
  • газоанализаторы углеводородных газов инфракрасные PIRECLB4A1R2,
  • газоанализаторы горючих газов ТГА модели PIRECL41М.

Система противопожарной защиты и КЗ установки подготовки газа к транспорту (УПГТ) на КС «Портовая»

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УПГТ:

  • адсорберы (20 аппаратов),
  • фильтры сепараторы сырого газа (4 аппарата),
  • фильтры сепараторы сухого газа (4 аппарата),
  • фильтры сепараторы сырьевого газа (4 аппарата),
  • фильтры газа регенерации (4 аппарата),
  • сепараторы газа регенерации (4 аппарата),
  • сепараторы конденсата высокого давления (4 аппарата),
  • охладители газа (5 аппаратов),
  • блок подготовки топливного газа и стабилизации,
  • комплектно-блочная установка жидкого теплоносителя,
  • укрытие анализатора температуры конденсации №1, 2, 3, 4,
  • укрытие газохромотографа №1, 2.

Противопожарная защита обеспечена посредством следующего оборудования:

  • контроллеры СПА «СПАРК-EQP»,
  • автоматизированное рабочее место (АРМ) оператора,
  • извещатели пожарные пламени ИП 330/3-20-А3,
  • газоанализаторы горючих газов ТГА модели PIRECL41М.

КС «Портовая». АСПС, централизованная (на основе МИЖУ) автоматическая установка газового пожаротушения (АУГП) для защиты кабельных сооружений здания энергоблока УПГТ. АСПС и пожаротушения серверной ПЭБ

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования:

  • помещение щитовой (с кабельными сооружениями),
  • помещение аппаратной (с кабельными сооружениями),
  • помещения серверной,
  • пространство под фальшполом серверной.

Противопожарная защита обеспечена посредством следующего оборудования:

  • контроллеры СПА «СПАРК-EQP»,
  • выносная панель сигнализации и управления,
  • автоматизированное рабочее место (АРМ) оператора.

КС «Портовая». АСПС и КЗ УПГ и УПИГ

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УПГ и УПИГ:

  • отсек технологический,
  • отсек подготовки теплоносителя,
  • установка подготовки импульсного газа,
  • отсек управления.

Противопожарная защита обеспечена посредством следующего оборудования:

  • контроллеры СПА «СПАРК-EQP»,
  • извещатели пожарные пламени ИП 330/3-20-А3,
  • газоанализаторы горючих газов ТГА модели PIRECL41М.

«Верхний» уровень АСПС, КЗ и ПТ КС «Портовая»

Проектными решениями создана интегрированная автоматическая система пожарной сигнализации, контроля загазованности и пожаротушения (АСПС, КЗ и ПТ), направленная на обеспечение пожаробезопасной эксплуатации объектов основной технологии компрессорной станции КС «Портовая».

Проектными решениями предусмотрено создание единой комплексной информационно-управляющей системы, сопряженной с АСУ ТП КС, САУ ГПА, САУ КЦ, САУ УПГ и пожарно-охранной системой КС.

АСПС, КЗ и ПТ функционально предназначена для сбора, обработки и представления информации о пожарном состоянии и уровне загазованности на объектах основной технологии КС «Портовая», а также для оповещения о пожаре, о превышении допустимого уровня загазованности и для управления пожаротушением.

Противопожарная защита обеспечена посредством следующего оборудования:

  • контроллеры СПА «СПАРК-EQP»,
  • АРМ оператора.
