Обеспечения противопожарной защиты технологического оборудования Ямбургского НГКМ на Харвутинской площади

Ямбургское нефтегазоконденсатное месторождение (ЯНГКМ) — месторождение газа, газового конденсата и нефти, открытое в 1969 году. Расположено в Заполярной части Западносибирской равнины, на Тазовском полуострове в субарктической зоне.

Месторождение относится к распределённому фонду недр. Промышленная газоносность установлена в сеноманских и неокомских отложениях. Общие геологические запасы оцениваются 8,2 трлн м³ природного газа.

На Ямбургском месторождении впервые была использована централизованная система обустройства, когда вместо трёх установок комплексной подготовки газа используются одна УКПГ и две установки предварительной подготовки газа (УППГ). Это позволило сэкономить значительные средства и ускорить ввод месторождения в эксплуатацию. Подготовка газа к транспортировке осуществляется на 9 установках комплексной подготовки газа (УКПГ) (1-7, 9 и 1В) и на 5 установках предварительной подготовки газа (УППГ) (ППГ ГП-1 (бывшая УППГ-8), 4А, 10, 2В, 3В). На данный момент месторождение для удобства разделено на три отдельных участка: Ямбургскую, Харвутинскую и Анерьяхинскую площади.

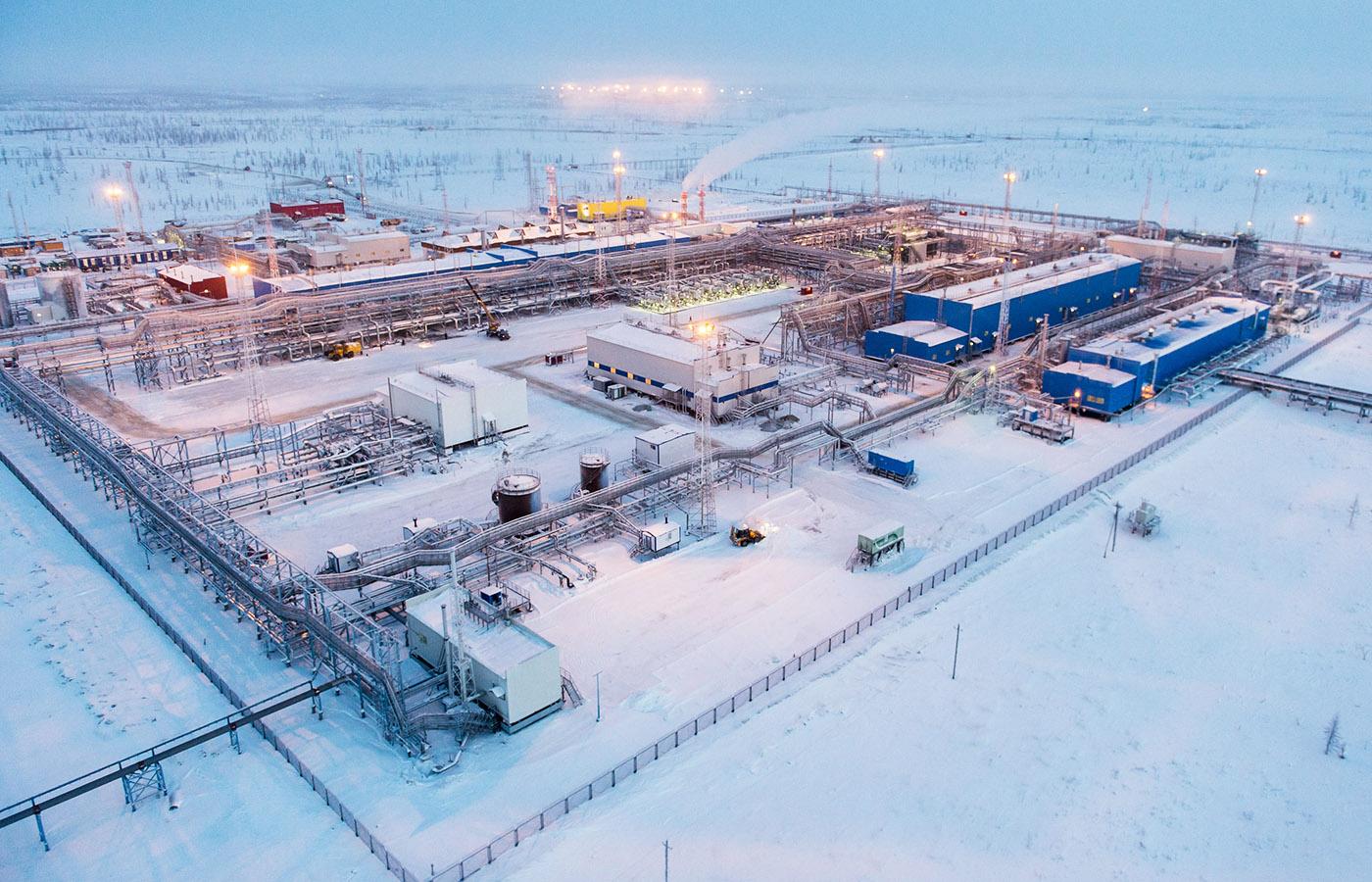

Именно на Харвутинской функционирует самый современный и высокотехнологичный комплекс.

Для обеспечения противопожарной защиты технологического оборудования Ямбургского нефтегазоконденсатного месторождения на Харвутинской площади разработано 5 комплектов проектной и рабочей документации.

Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов ЭУ-11 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов (первый и второй пусковые комплексы).

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационного участка №11 (ЭУ-11):

• УКПГ-9
  • установка регенерации ДЭГа и метанола (УРДиМ);
  • узел подключения ДКС к УКПГ;
  • здание переключающей арматуры и замера газа (ЗПА);
  • установка подготовки газа (УПГ);
  • насосная ДЭГа, метанола и ГСМ;
  • блок подсобно-производственных помещений (БППП);
  • блок вспомогательных помещений (БВП);
  • блок-бокс систем охранной сигнализации;
  • дизельная электростанция Звезда-630НК-02М3-01 (3 шт., штатная установка противопожарной защиты);
  • КТП;
  • переходные галереи между БППП, УПГ и установкой регенерации ДЭГа и метанола;
  • водопроводная насосная станция, резервуары запаса воды (ВНС);
  • КНС бытовых стоков №1, №2, производственных стоков;
  • канализационные очистные сооружения (КОС);
  • установка закачки стоков в пласт (УЗСП);
  • котельная;
  • узел учета тепла.
• Площадка водозаборных сооружений (ВЗС)
  • КТП;
  • станция предварительной подготовки воды ВОС-400П;
  • насосная станция 2-го подъема (резервуары запаса воды);
  • дизельная электростанция «Звезда-410НК-02М3» (штатная установка противопожарной защиты).
• Площадка промзоны (ПЗ)
  • вахтовый жилой комплекс;
  • пождепо;
  • база ГПУ;
  • база ОРСа;
  • база ДРЭУ;
  • база УТТиСТ;
  • склад ГСМ.
• Площадка электростанции собственных нужд (ЭСН)

Противопожарная защита обеспечена посредством следующего оборудования:

1. Контроллер систем пожарной автоматики «СПАРК-S»,
2. Выносная панель сигнализации и управления,
3. Автоматизированное рабочее место (АРМ) оператора,
4. Извещатель пожарный пламени ИП-330-10-1,
5. Газоанализатор углеводородных газов инфракрасный PIRECLB1B1R.

Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов УППГ-10 и ТП-9 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационных участков №9 и №10 (ЭУ-9 и ЭУ-10):

• УППГ-10
  • технологический корпус;
  • блок вспомогательных помещений (БВП);
  • проходная;
  • блок-бокс систем охранной сигнализации;
  • КТП;
  • водоочистные сооружения (ВОС);
  • водопроводная насосная станция (резервуары запаса воды);
  • КНС бытовых и производственных стоков;
  • канализационные очистные сооружения (КОС);
  • котельная;
  • дизельная электростанция (2 шт., штатная установка противопожарной защиты);
  • установка технологических емкостей;
  • подогреватель газа П-1 (2 шт.);
  • емкость аварийного слива;
  • емкости сбора жидкости и мехпримесей;
  • ресивер газа импульсного;
  • емкость аварийного слива дизельного топлива;
  • АВО газа.
• ТП-9
  • пункт распределения метанола;
  • проходная;
  • КТП;
  • укрытие для мотопомпы;
  • дизельная электростанция (2 шт., штатная установка противопожарной защиты);
  • емкость аварийного слива;
  • емкость дизельного топлива;
  • емкость дренажная Е-3.

Противопожарная защита обеспечена посредством следующего оборудования:

1. Контроллер систем пожарной автоматики «СПАРК-S»,
2. АРМ оператора,
3. Извещатель пожарный пламени ИП 330/3-20-А1,
4. Газоанализатор углеводородных газов инфракрасный PIRECLB1B2R.

Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов УППГ-8 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационного участка №8 (ЭУ-8):

УППГ-8

• дизельная электростанция ЭД-500Т;
• дизельная электростанция АД100;
• насосная метанола;
• производственное здание;
• КТП;
• блок подсобно-производственных помещений (БППП);
• блок-контейнер РРС;
• здание АСУ;
• укрытие для мотопомпы;
• проходная;
• наружные установки.

Противопожарная защита обеспечена посредством следующего оборудования:

1. Контроллер систем пожарной автоматики «СПАРК-S»,
2. Выносная панель сигнализации и управления,
3. АРМ оператора,
4. Извещатель пожарный пламени ИП 330/3-20-А1,
5. Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.

Установка охлаждения газа на УКПГ-9 Харвутинской площади Ямбургского НГКМ. «Верхний» уровень управления автоматической системы пожарной сигнализации, контроля загазованности и пожаротушения

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования установки охлаждения газа (УОГ):

• здание турбодетандеров;
• этажерка АВО (наружная установка);
• дизельная электростанция Звезда-630НК-02М3-01 (2 шт., штатная установка противопожарной защиты);
• емкости для хранения дизельного топлива.

Противопожарная защита обеспечена посредством следующего оборудования:

1. Контроллер систем пожарной автоматики «СПАРК-S»,
2. Выносная панель сигнализации и управления,
3. АРМ оператора,
4. Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.

Дожимная компрессорная станция (1 очередь) на УКПГ-9 Харвутинской площади Ямбургского НГКМ. «Верхний» уровень управления автоматической системы пожарной сигнализации, контроля загазованности и пожаротушения

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования дожимной компрессорной станции (ДКС):

• производственно-энергетический блок;
• здание маслохозяйства;
• наружное оборудование газоперекачивающих агрегатов ГПА-1…ГПА-7, АВО, блоки отсечной арматуры;
• дизельная электростанция Звезда-630НК-02М3-01 (2 шт.);
• поршневая компрессорная установка;
• установка очистки бытовых сточных вод;
• канализационная насосная станция производственных и сточных вод;
• наружные установки (емкости масел, резервуар аварийного приема дизельного топлива 500Е-3, площадка для автоцистерн, емкость дренажная 48Е-7, емкость дренажная 44Е-2, ресивер импульсного газа 44Е-1, емкость поверхностных стоков с насосом).

Противопожарная защита обеспечена посредством следующего оборудования:

1. Контроллер систем пожарной автоматики «СПАРК-S»,
2. Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.
