Обеспечения противопожарной защиты технологического оборудования Южно-Русского НГКМ

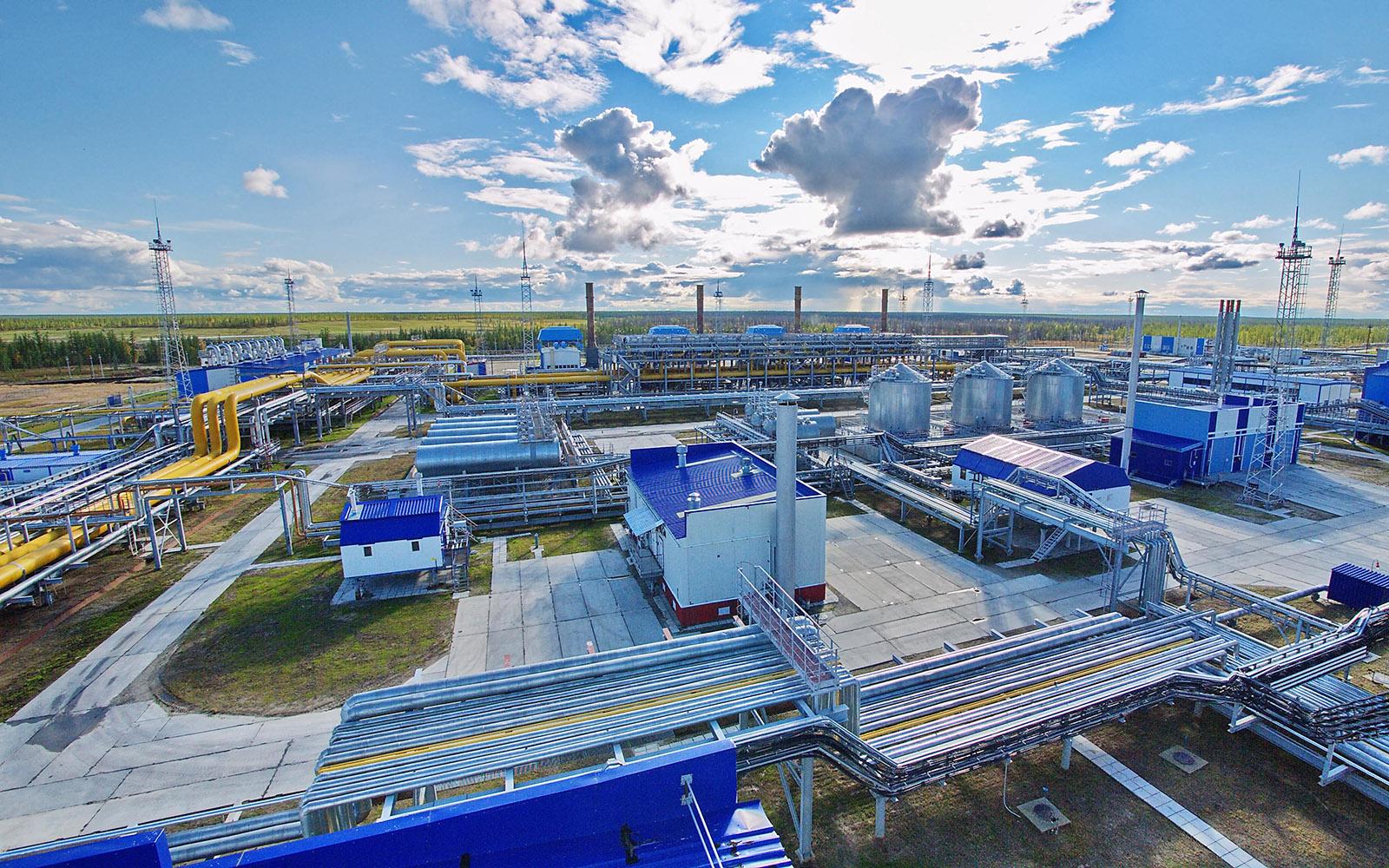

Южно-Русское нефтегазоконденсатное месторождение (ЮРНГКМ) открыто в 1969 году в Красноселькупском районе Ямало-Ненецкого автономного округа.

ЮРНГКМ является основной ресурсной базой Северо-Европейского газопровода (Северный поток). Запасы (категории АВС1+С2) составляют более 1 трлн куб. м газа, более 50 млн тонн нефти и газового конденсата. Порядка 85% всех запасов сосредоточено в сеноманских и туронских пластах, остальные 15% — в нижележащих толщах.

Проектная мощность составляет 25 млрд куб. м газа в год. В 2004 году был подготовлен проект разработки месторождения. В 2006 году началось его обустройство. В октябре 2007 года месторождение было введено в эксплуатацию, в августе 2009 года — выведено на проектную мощность.

В настоящее время на месторождении разрабатывается сеноманская залежь, в опытно-промышленной разработке — туронская залежь. ЮРНГКМ является одним из самых современно оснащенных с точки зрения технологических и инженерных решений.

Для обеспечения противопожарной защиты всего технологического оборудования Южно-Русского НГКМ разработано 7 комплектов проектной и рабочей документации.

Установка комплексной подготовки газа (УКПГ). Пусковой комплекс

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УКПГ (пусковой комплекс):

• здание переключающей арматуры и замера газа (узел замера газа имеет пять замерных линий);
  система сброса газа,
• первый корпус осушки газа (четыре многофункциональных абсорбера),
• корпус регенерации ТЭГ (две технологические линии регенерации ТЭГ и установка дегазации водометанольной смеси, состоящая из двух технологических линий),
• технологические емкости и насосная реагентов и масел,
• корпус подготовки топливного и пускового газа,
• технологическая насосная для подачи метанола на кусты скважин,
• кусты газовых скважин №8…13, 16, 18.

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры систем пожарной автоматики (СПА) «СПАРК-S»,
• выносная панель сигнализации и управления,
• автоматизированное рабочее место (АРМ) оператора,
• извещатели пожарные пламени ИП 330/3-20-А3,
• газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.

Установка комплексной подготовки газа (УКПГ). Второй комплекс осушки газа

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УКПГ (второй комплекс осушки газа):

• второй корпус осушки газа (четыре многофункциональных абсорбера),
• склад масел в таре,
• дренажные емкости,
• кусты газовых скважин №1…7, 14, 15, 17, 19…41.

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры СПА «СПАРК-S»,
• АРМ оператора,
• извещатели пожарные пламени ИП 330/3-20-А3,
• газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.

Дожимной компрессорный цех №1 (ДКЦ №1). Первый этап

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ДКЦ №1 (1-й этап):

• корпус сепарации газа (КСГ),
• энергоблок ДКЦ №1,
• установка автоматического пожаротушения № 1,
• компрессорный цех с четырьмя агрегатами ГПА-16ДКС–09,
• аварийная дизельная электростанция № 4,
• канализационная насосная станция бытовых сточных вод № 2 на площадке сооружений канализации,
• блок-бокс отсечной арматуры (4 шт.),
• площадка ДКЦ,
• теплая стоянка автомобилей.

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры СПА «СПАРК-S»,
• выносная панель сигнализации и управления,
• АРМ оператора,
• извещатели пожарные пламени ИП 330/3-20-А3,
• газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.

Дожимной компрессорный цех №1 (ДКЦ №1). Второй этап

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ДКЦ №1 (2-й этап):

• энергоблок ДКЦ №2,
• блоки отсечной арматуры (4шт.),
• площадка ДКЦ,
• аварийная дизельная электростанция №5,
• объекты площадки ВЖК.

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры СПА «СПАРК-S»,
• газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.

Производственная площадка юга месторождения (ППЮМ)

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ППЮМ:

• здание насосной и емкости метанола,
• помещение для мотопомпы и пожарного инвентаря,
• теплая стоянка автомобилей,
• аварийная дизельная электростанция «Звезда-280НК-02М3» (штатная установка противопожарной защиты),
• комплектная трансформаторная подстанция (КТП) (штатная установка противопожарной защиты).

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры СПА «СПАРК-S»,
• АРМ оператора,
• извещатели пожарные пламени ИП 330/3-20-А3,
• газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.

Площадка электростанции собственных нужд (ЭСН)

Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ЭСН:

• энергетический модуль 1.1….1.4 (штатная установка противопожарной защиты),
• объединенный блок управления (ОБУ),
• тепломеханический блок и теплый переход,
• электротехнический блок,
• резервная дизельная электростанция (РДЭС),
• проходной блок,
• склад,
• территория площадки ЭСН.

Противопожарная защита обеспечена посредством следующего оборудования

• контроллеры СПА «СПАРК-S»,
• АРМ оператора.
