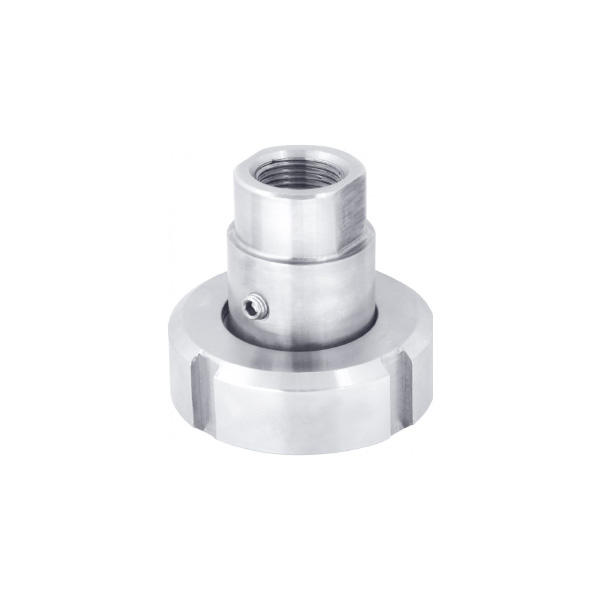

Мембранные разделители сред РМ, фланцевое присоединение с молочной гайкой

Тип РМ (присоединение с накидной (молочной) гайкой).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Область применения: пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Объединение:
«+» — возможно,
«–» — невозможно

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Верхний фланец и накидная гайка

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Номинальный диаметр DN, мм по DIN 11851

25 / 32 / 40 / 50

Резьба присоединения*

К средству измерений — внутренняя M20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений

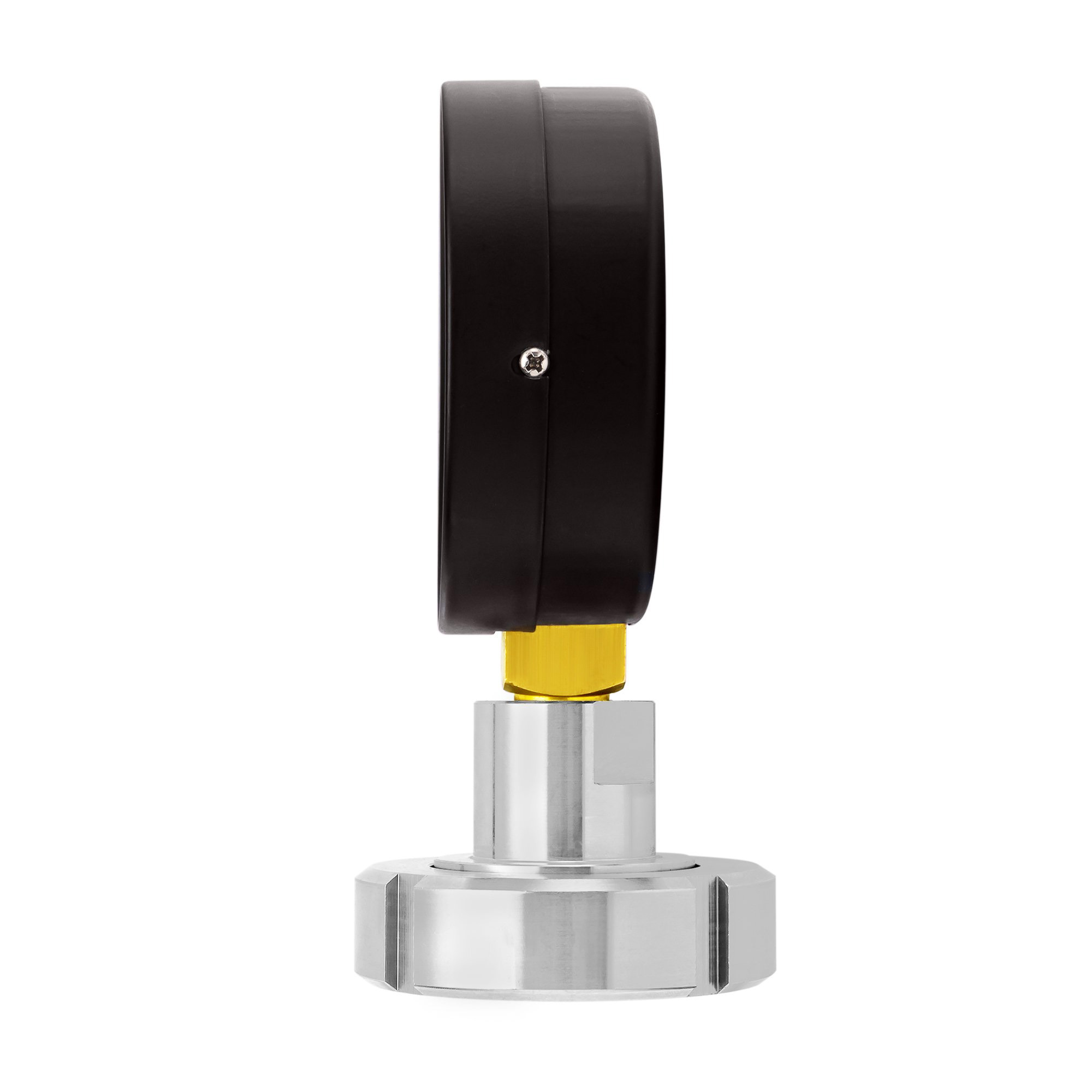

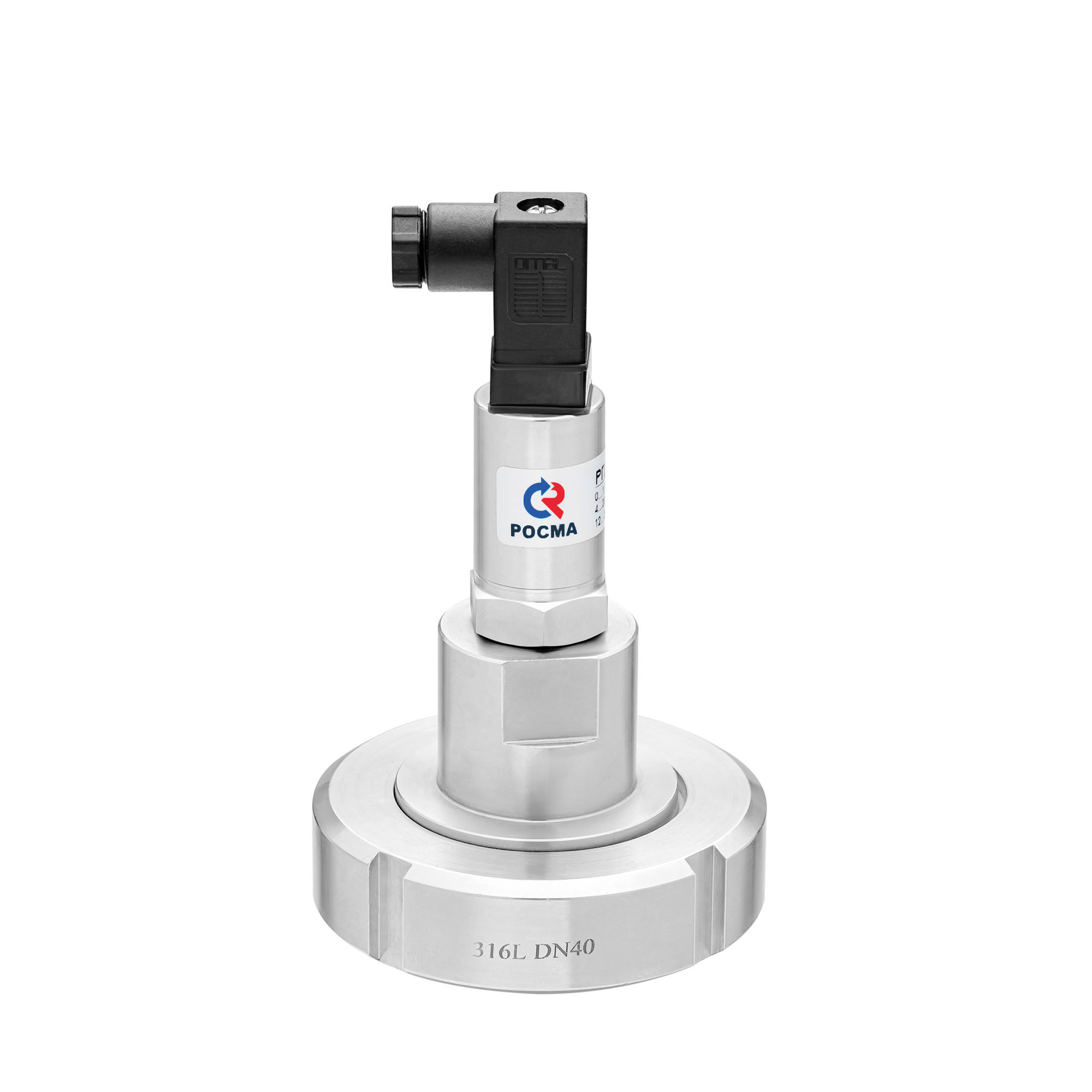

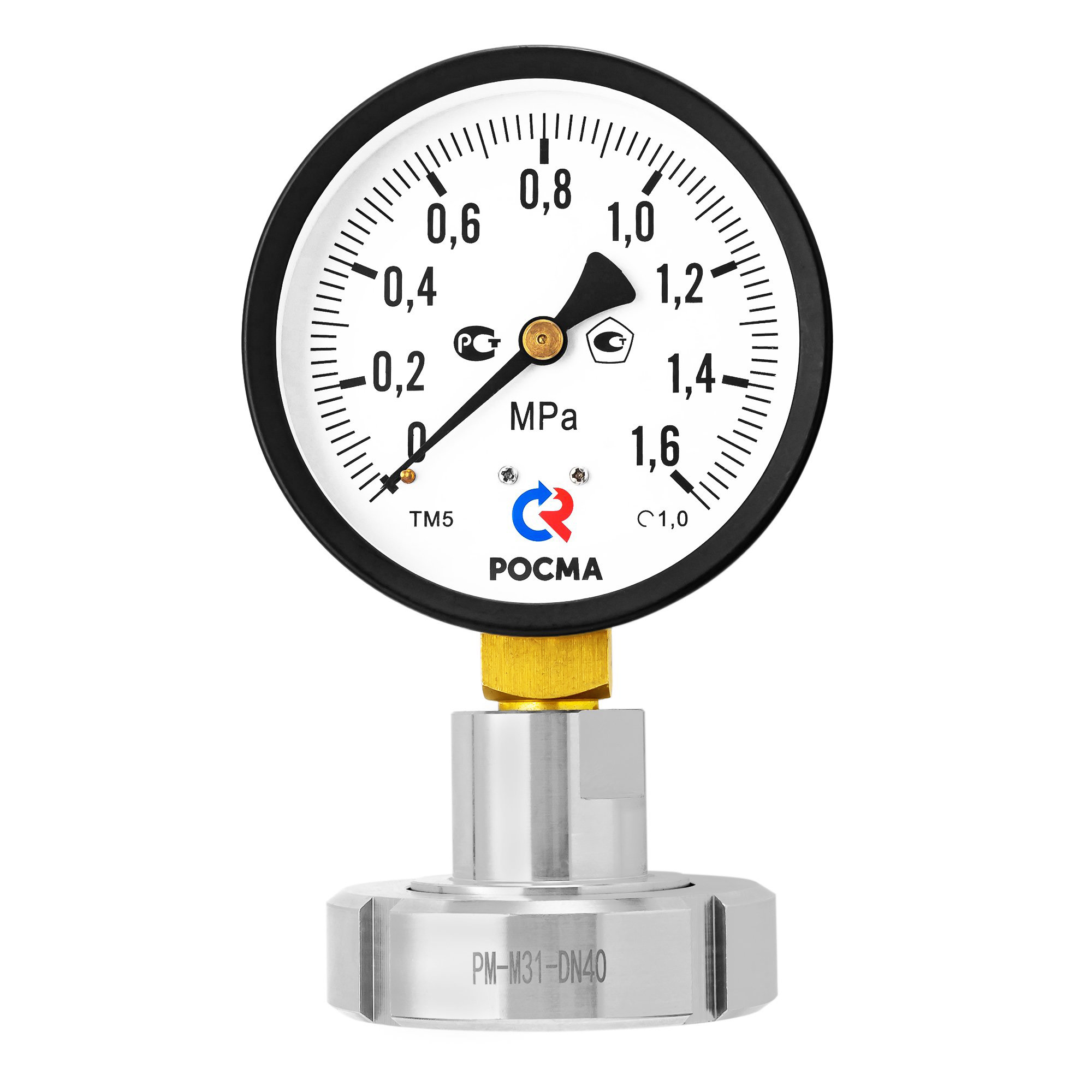

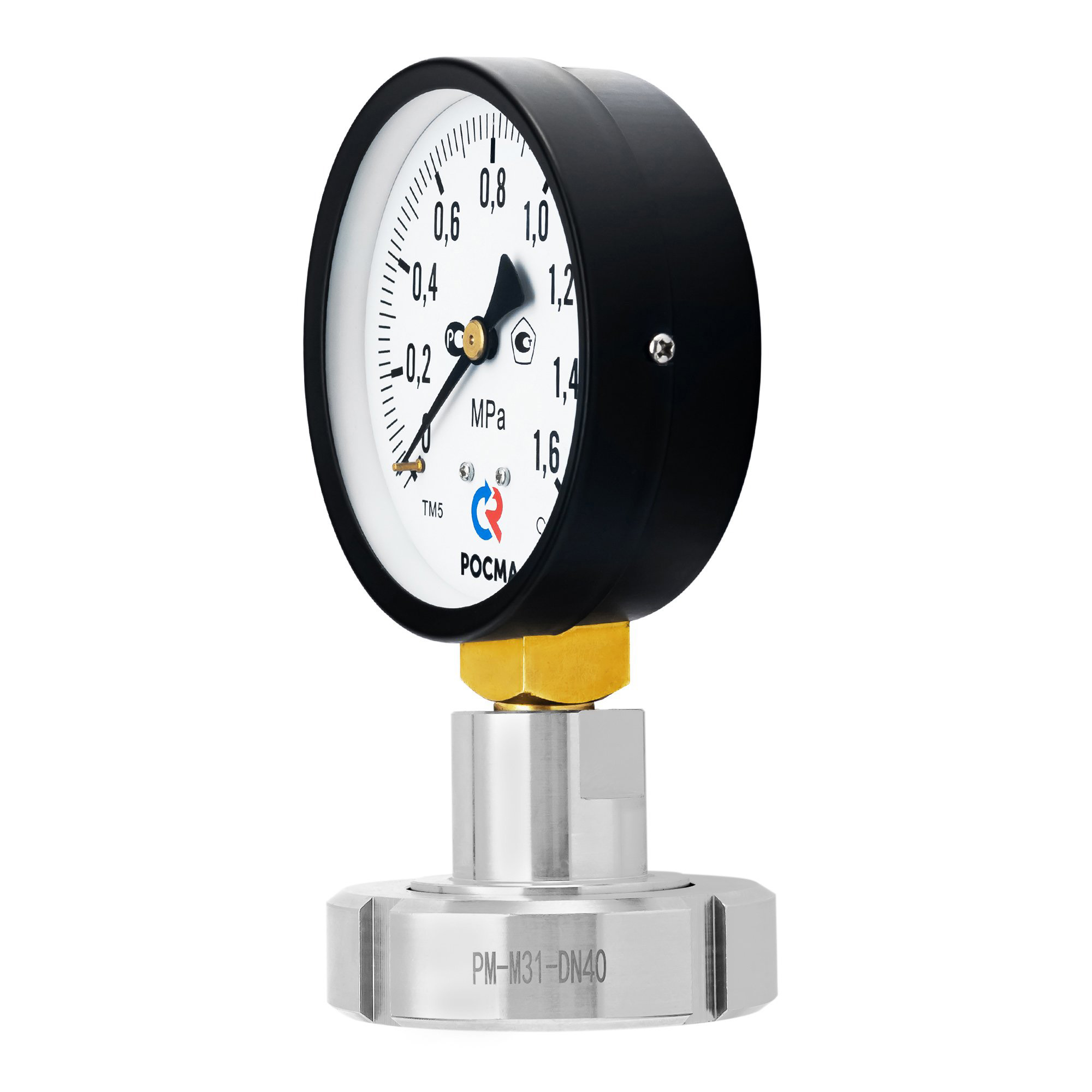

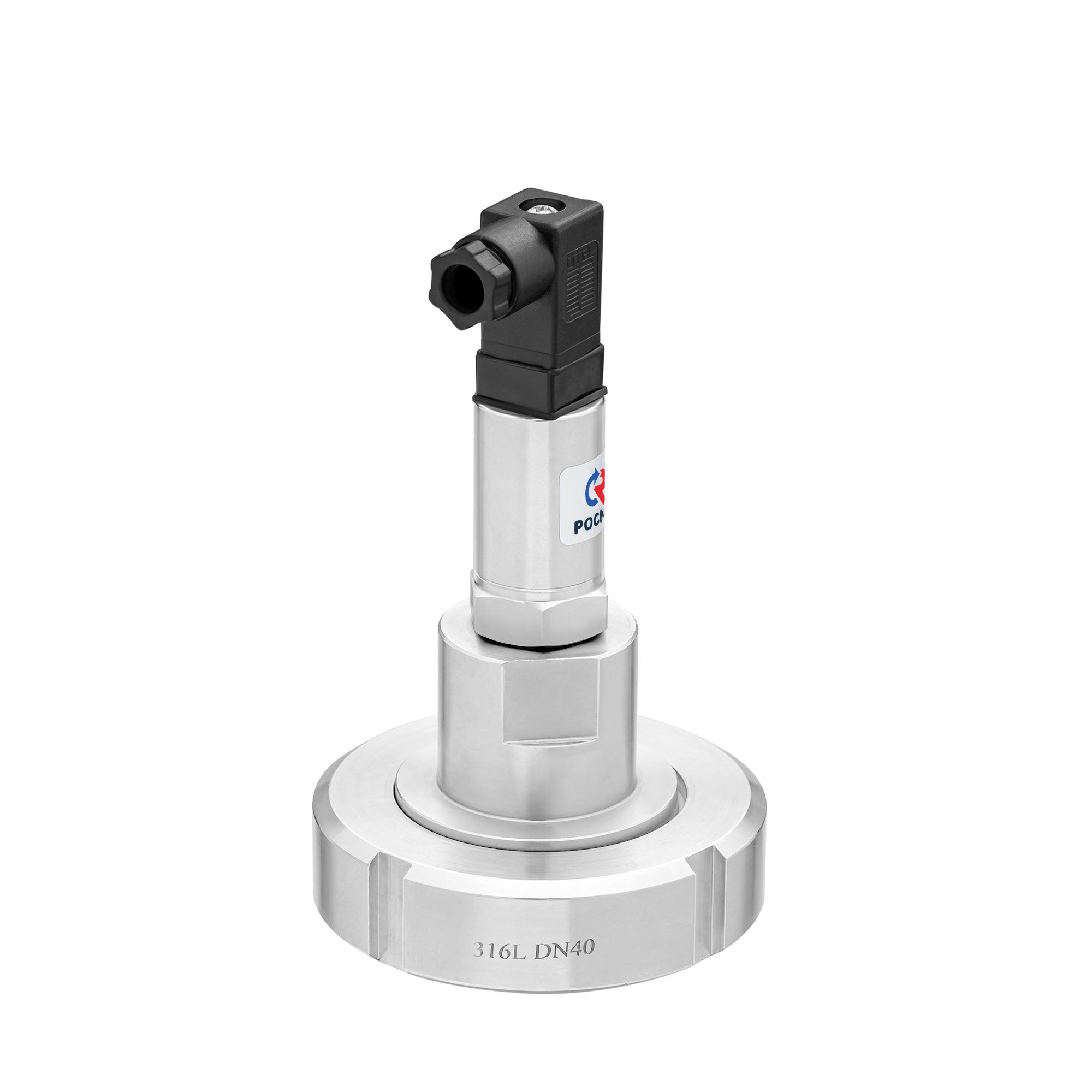

— в сборе со средствами измерений (ТМ - кроме завальцованных, РПД)

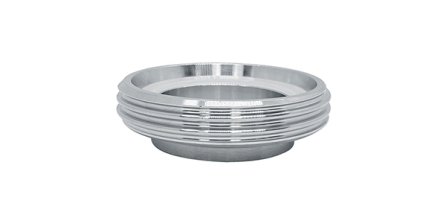

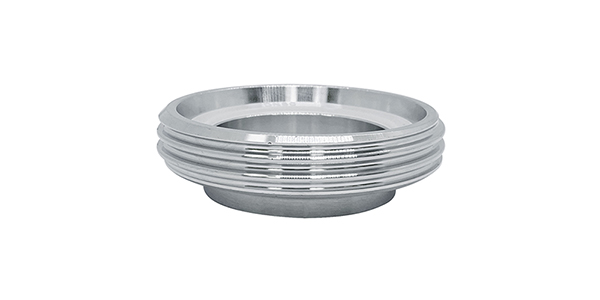

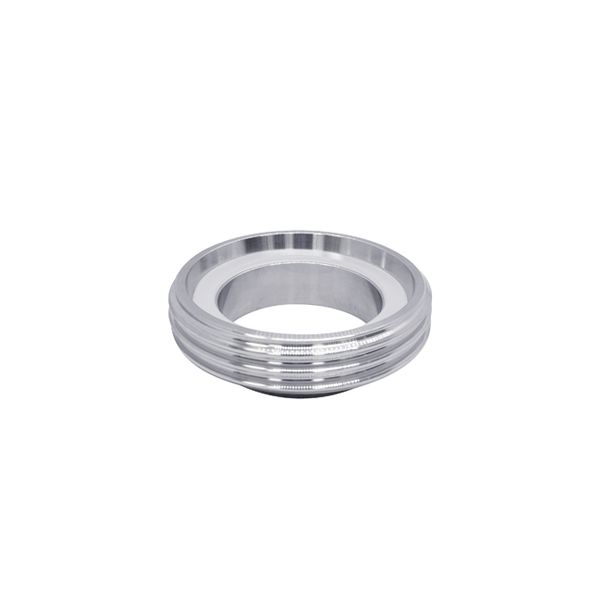

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно

Техническая документация

ТУ 4212-004-4719015564-2013
