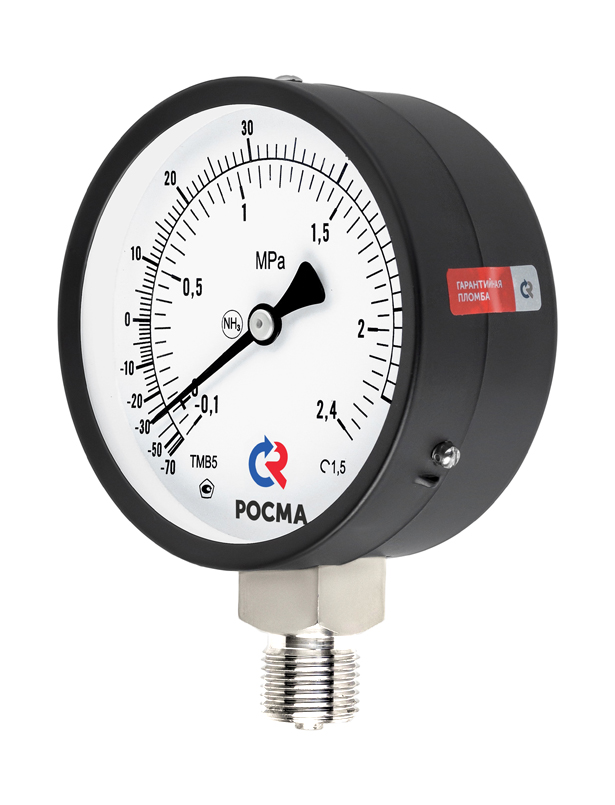

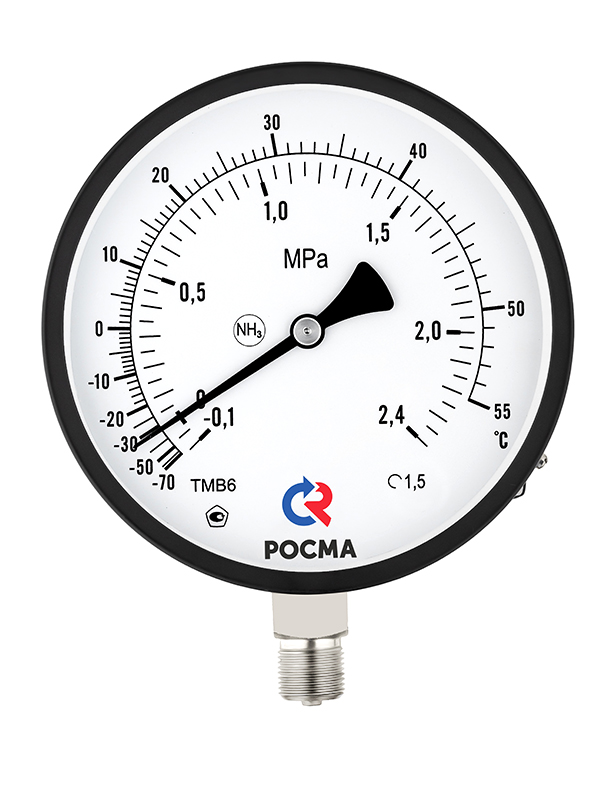

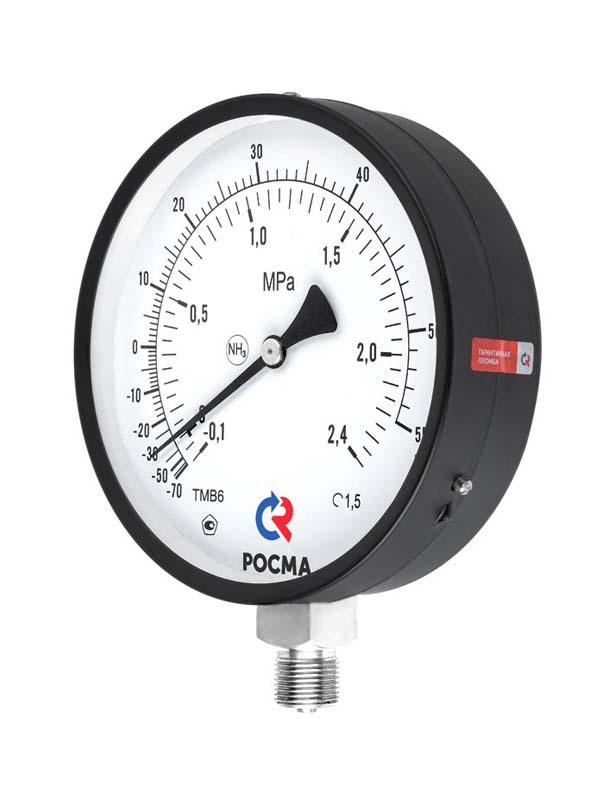

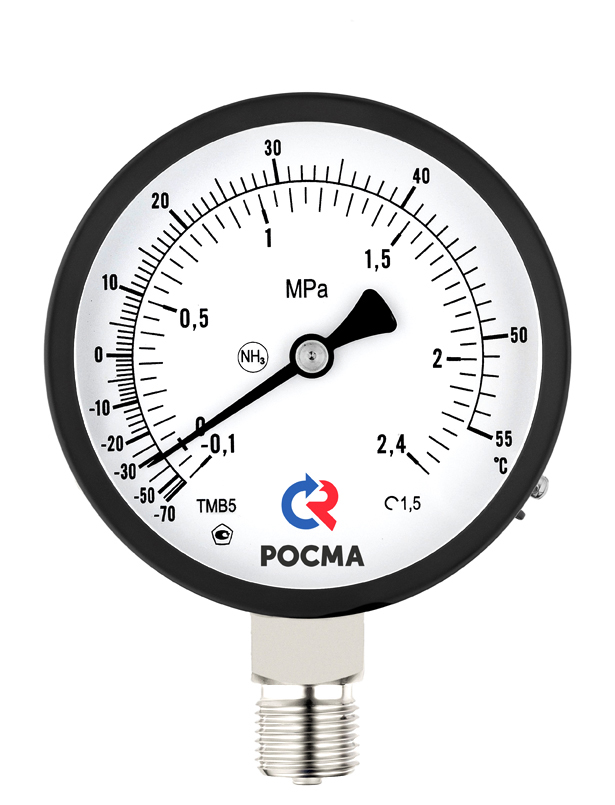

Манометры аммиачные ТМ (ТМВ) — NH3, серия 11

Соответствует BIM-стандарту 2.0
Описание

Тип ТМ (ТМВ) — NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа

ТМ 0…0,6 (−30…+10 °C)
0…1 (−30…+25 °C)
0…4 (−30…+70 °C)
ТМВ −0,1…0,5 (−70…+5 °C)
−0,1…0,9 (−70…+20 °C)
−0,1…1,5 (−70…+40 °C)
−0,1…2,4 (−70…+55 °C)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Корпус

IP40, сталь 10, хром
IP40, сталь 10, чёрный*

Кольцо

Сталь 10, хром
Сталь 10, черный*

Чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х18Н10
Конструкционная сталь 45*

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Нержавеющая сталь 08Х17Н13М2
Конструкционная сталь 45*

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

* - для модели в черном корпусе
