Манометры виброустойчивые ТМ, серия 20

Соответствует BIM-стандарту 2.0
Описание

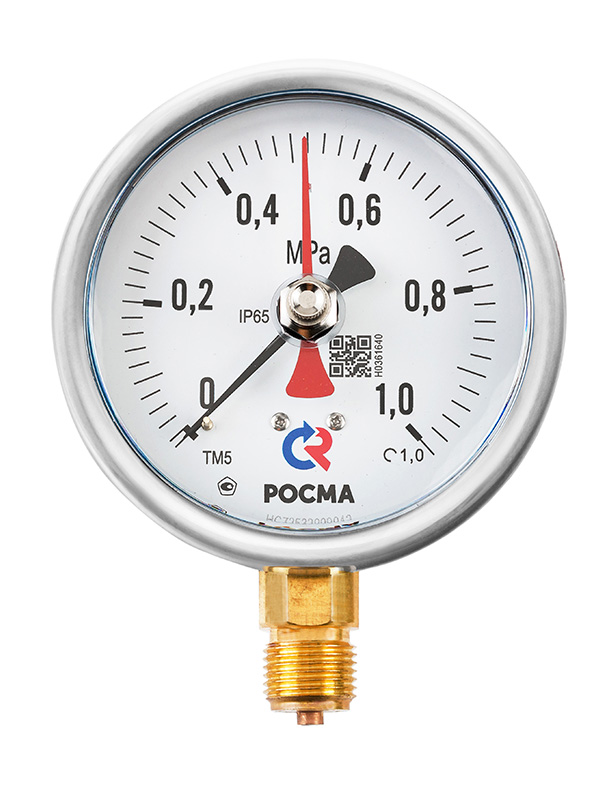

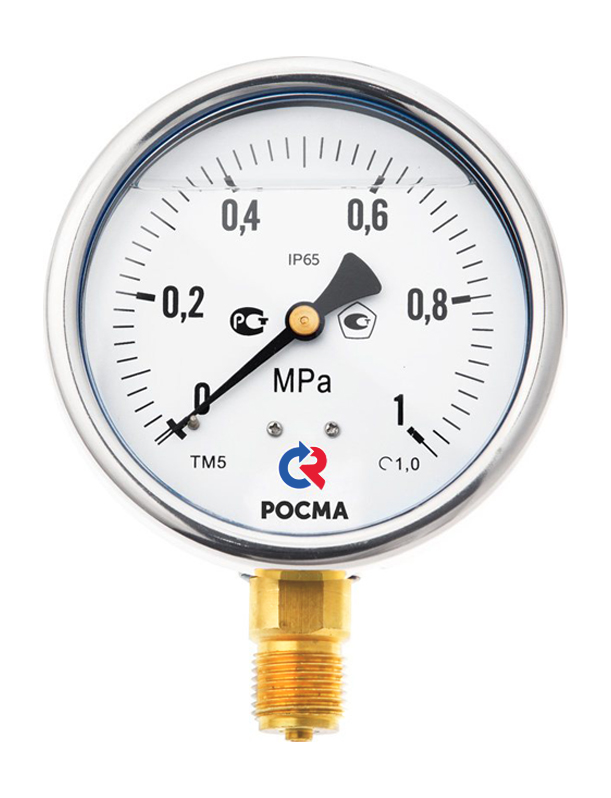

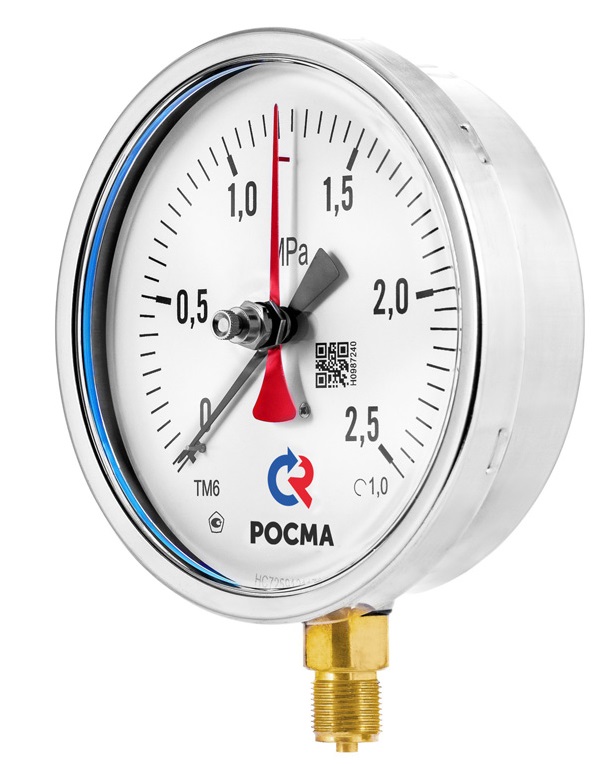

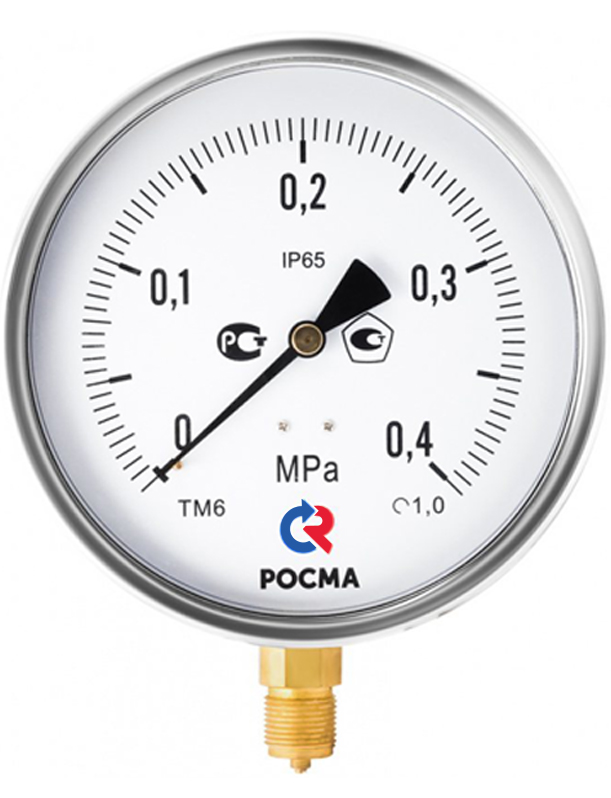

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø50 2,5
Ø63 1,5
Ø100, 150, 160 1,0

Диапазон показаний давлений, МПа

ТМ Ø50 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
Ø63, 100 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100**
Ø150, 160 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60***
ТВ Ø63, 100, 150, 160 −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

** — только для радиальных Ø63
*** — только для радиального исполнения

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−50…+150 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−50…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х18Н10
Опция: IP66 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х18Н10
Ø63 —  байонетное (опция)
Ø50, 63 — завальцованное
Ø100, 150, 160 — байонетное

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160

Штуцер

Медный сплав

Присоединение

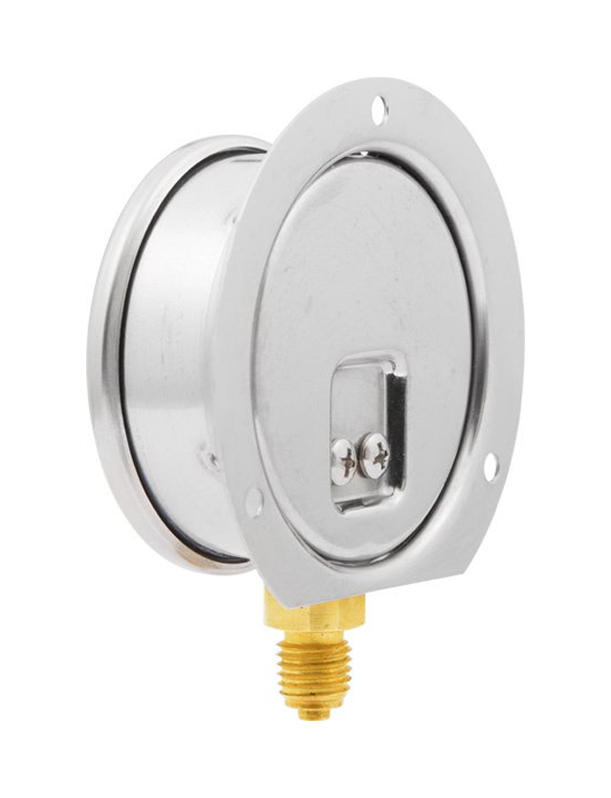

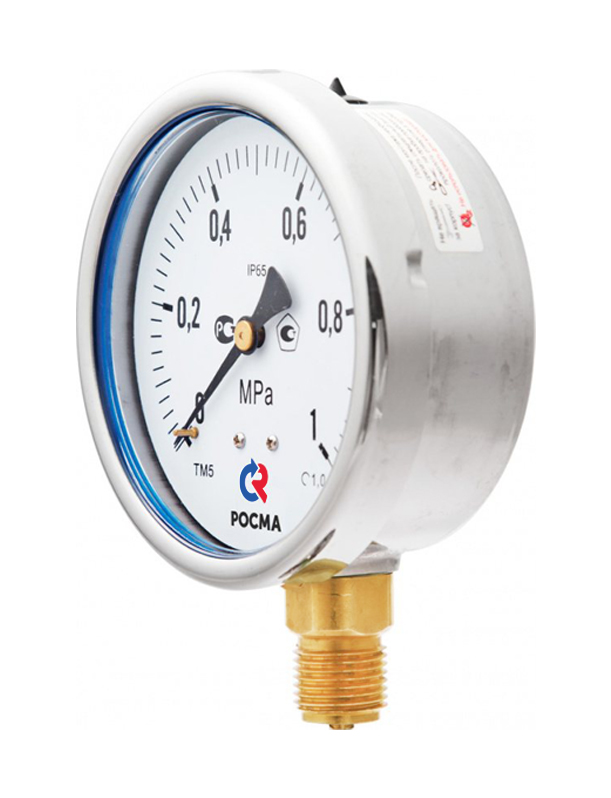

Радиальное — Ø50, 63, 100, 150, 160

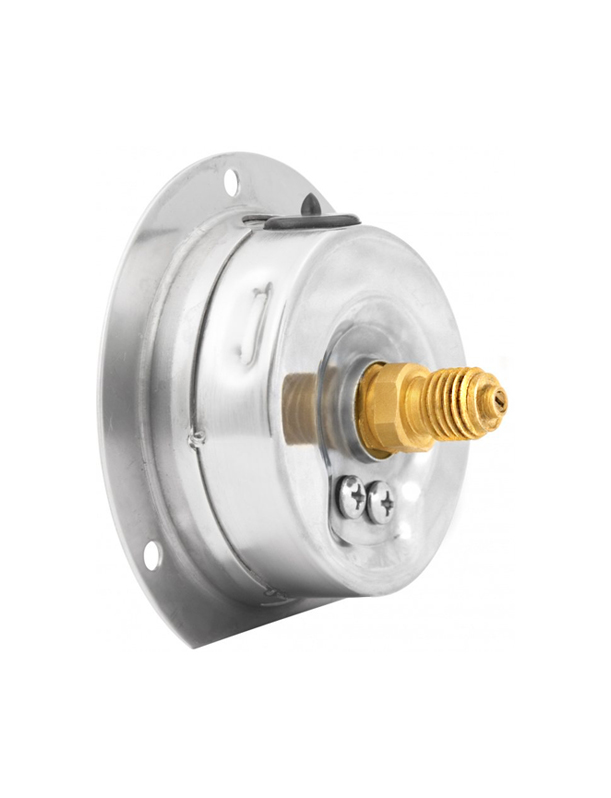

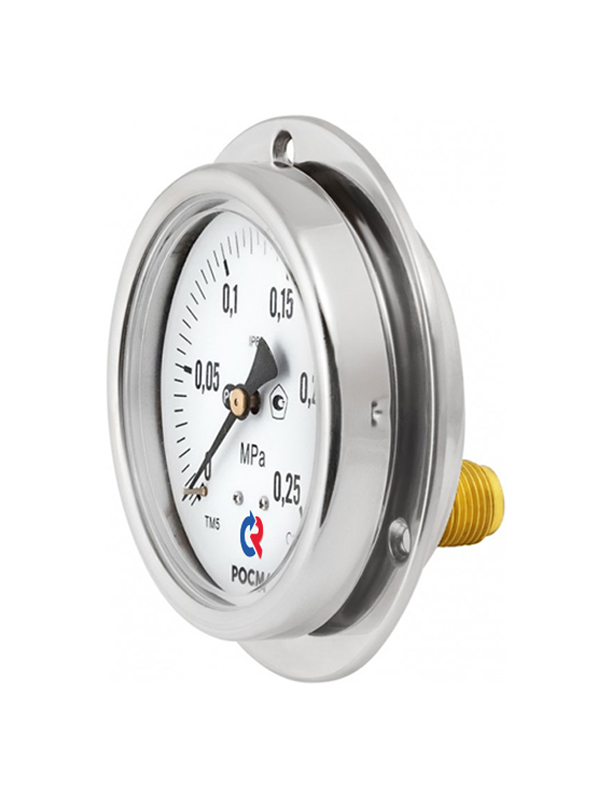

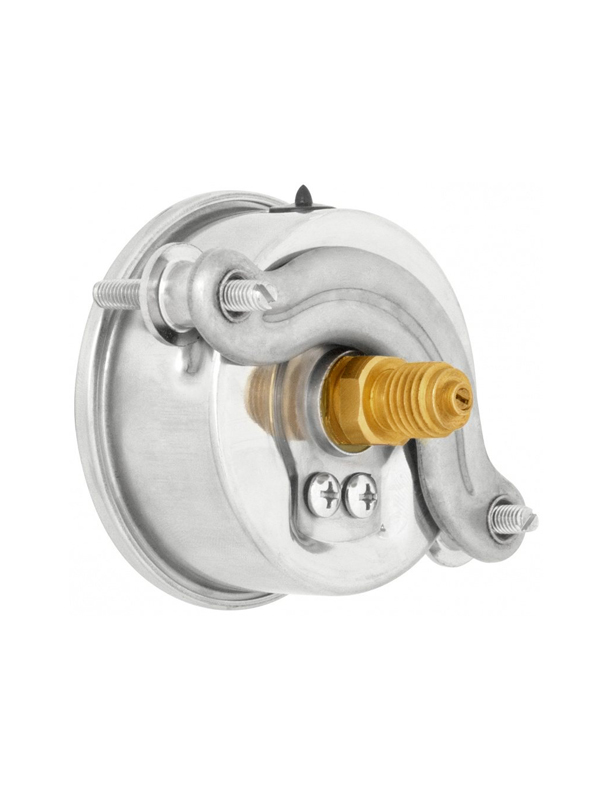

Осевое — Ø50, 63 (кроме 100 МПа), 100
Эксцентрическое — Ø100,150,160

Резьба присоединения****

Ø 50, 63 G¼, M12×1,5
Ø100, 150, 160 G½, M20×1,5

**** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
