Манометры железнодорожные ТМ (ТМж, ТМВж, ТМ2ж), серия 20
Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Область применения: обслуживание железнодорожного транспорта, машиностроение
Диаметр корпуса, мм
100
Класс точности
1,0* / 1,5
* — под заказ для ТМж, ТМВж
Диапазон показаний давлений, МПа

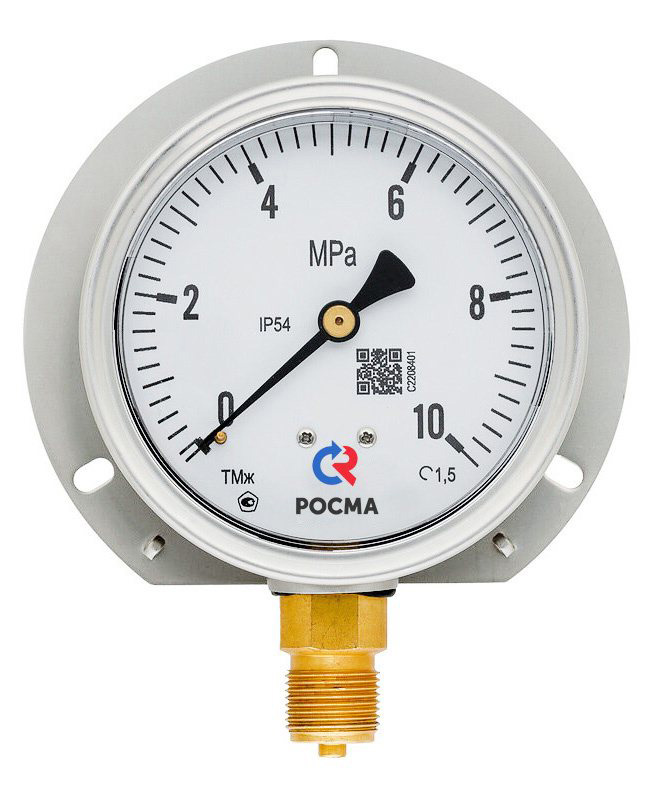

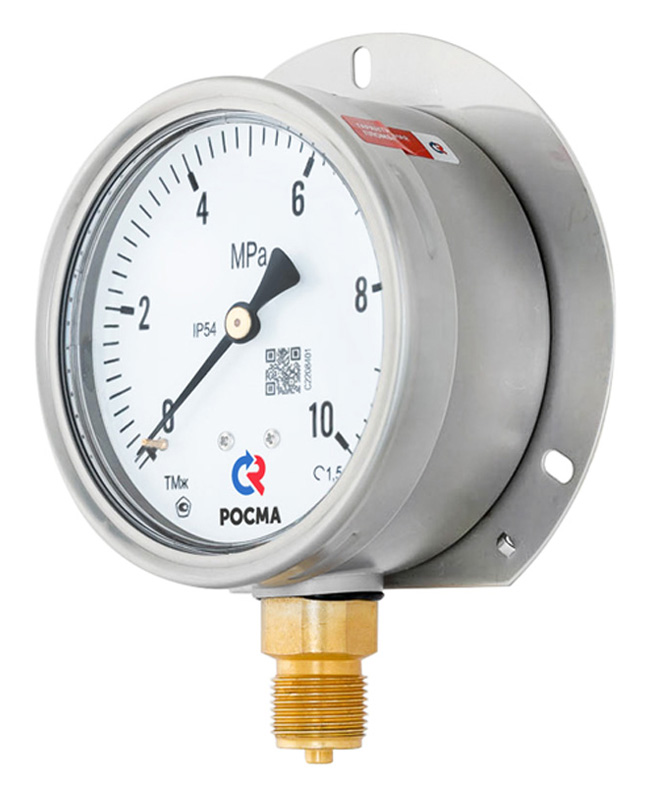

ТМж | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 |
ТМВж | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |

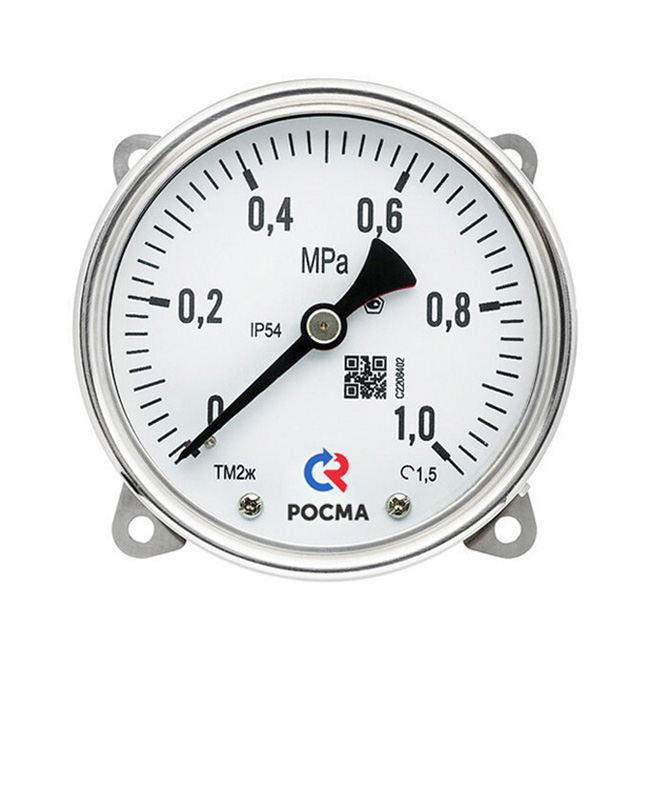

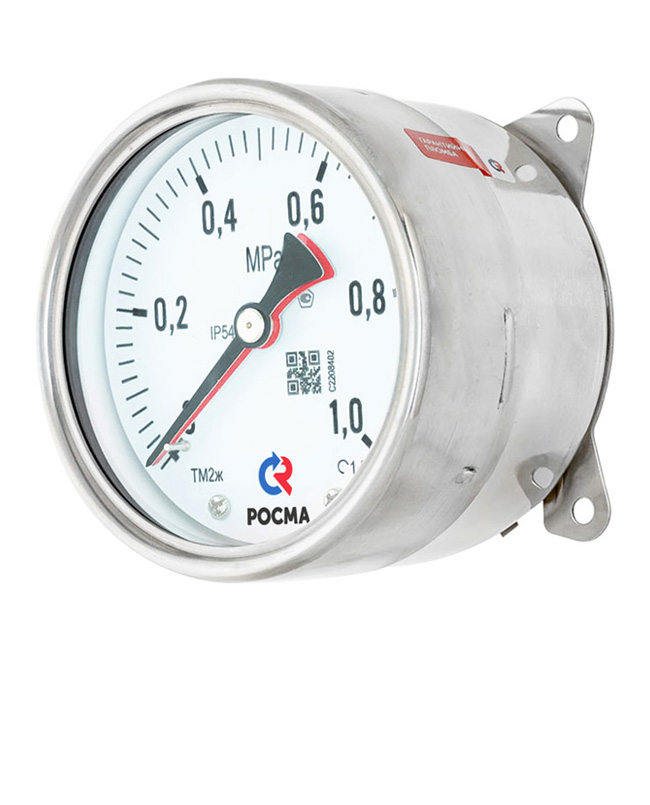

ТМ2ж | 0...0,6 / 1 / 1,6 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+70
Измеряемая среда: −50…+150
Корпус
IP54, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, байонетное
Чувствительный элемент,
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение

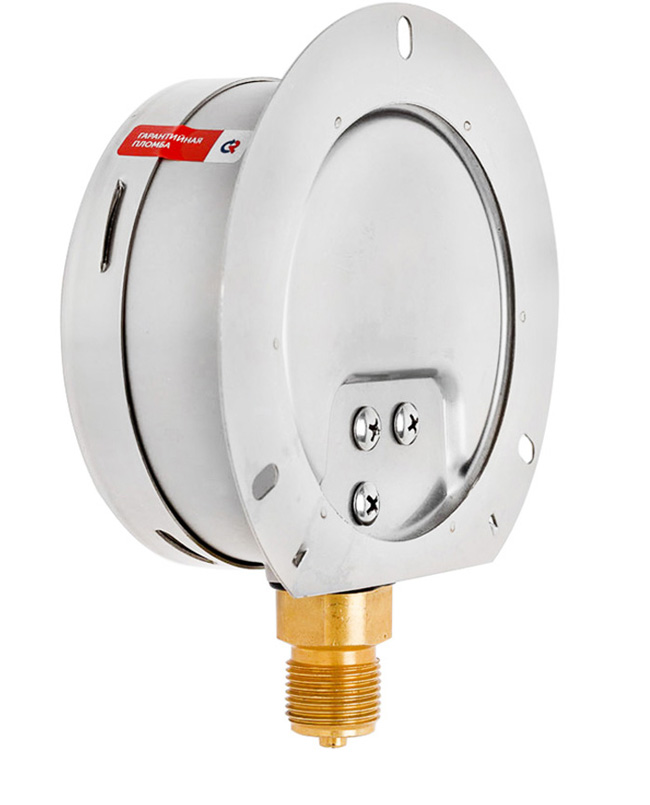

Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж
Резьба присоединения
ТМж ТМВж |
G½** / M20×1,5 |

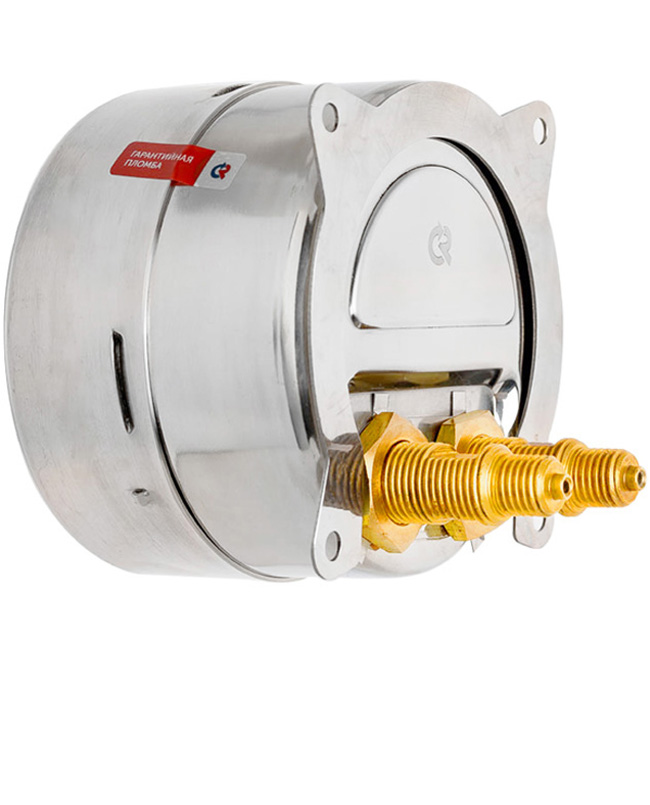

ТМ2ж | G¼** / M12×1,5 |
** — под заказ
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Техническая документация
ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88
