Манометры стандартного исполнения ТМ (ТВ, ТМВ), серия 10, модель 2

Соответствует BIM-стандарту 2.0
Описание

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.

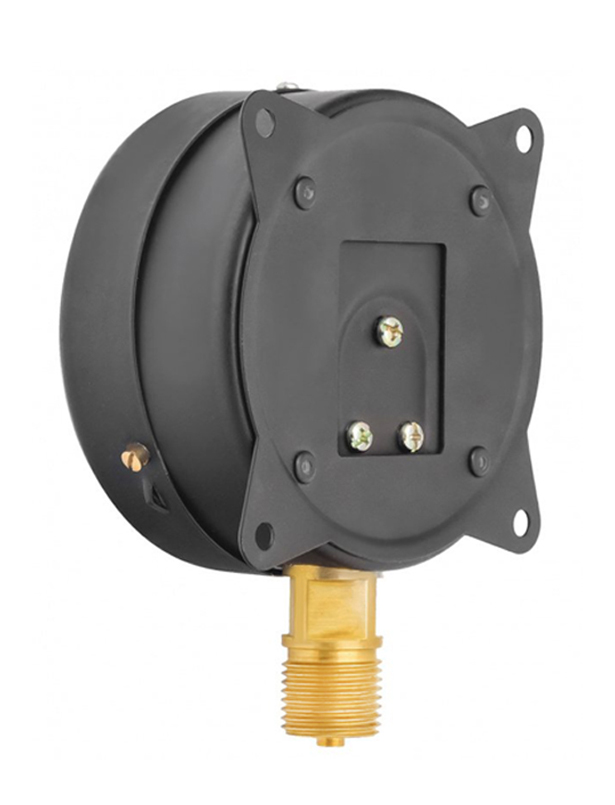

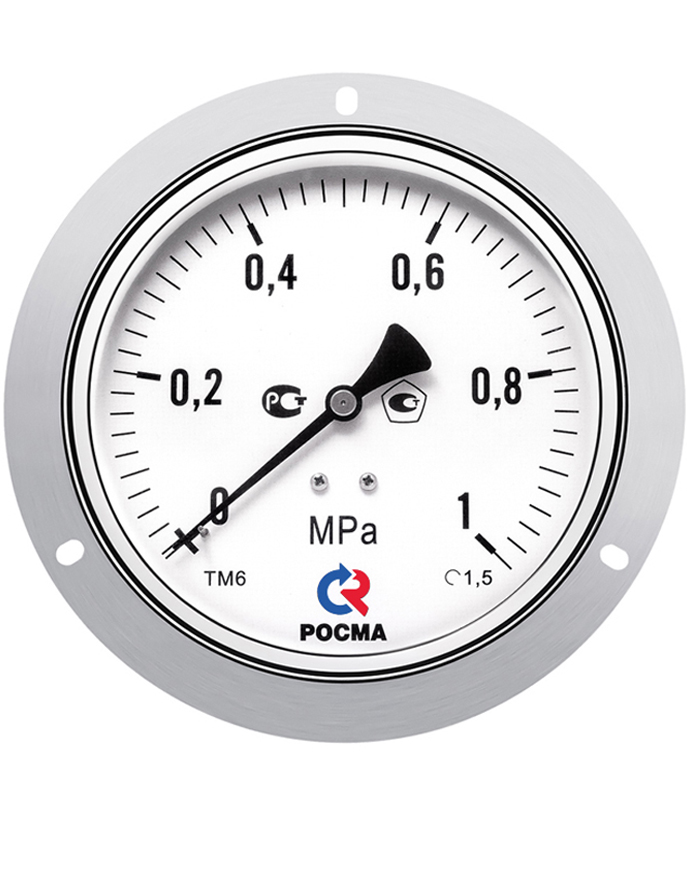

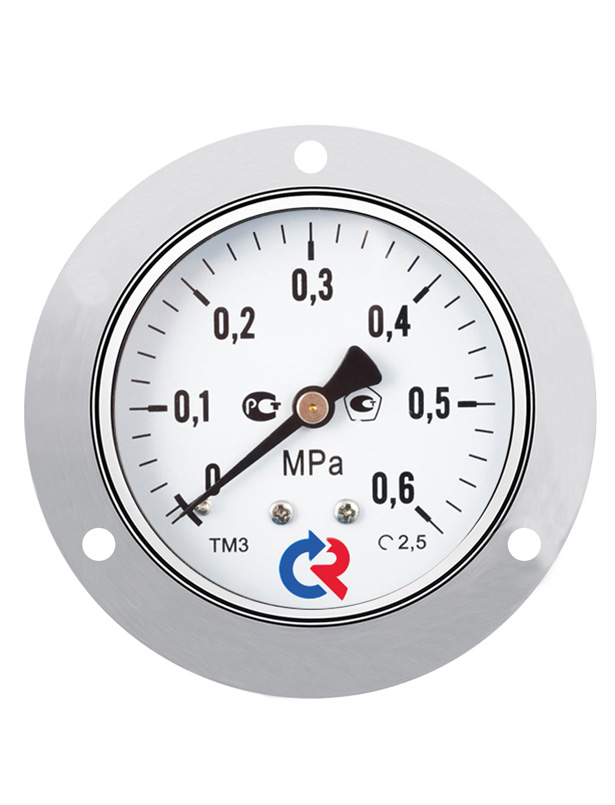

По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм

40, 50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø40, 50, 63 2,5
Ø100, 150, 160 1,5

Диапазон показаний давлений, МПа

ТМ Ø40, 50 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
Ø63 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
Ø100, 150, 160 0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100**
ТВ Ø40, 63, 100, 150, 160 −0,1…0
ТМВ Ø40, 63 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Ø100, 150, 160 −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

** — только для радиальных

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав
(100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Присоединение

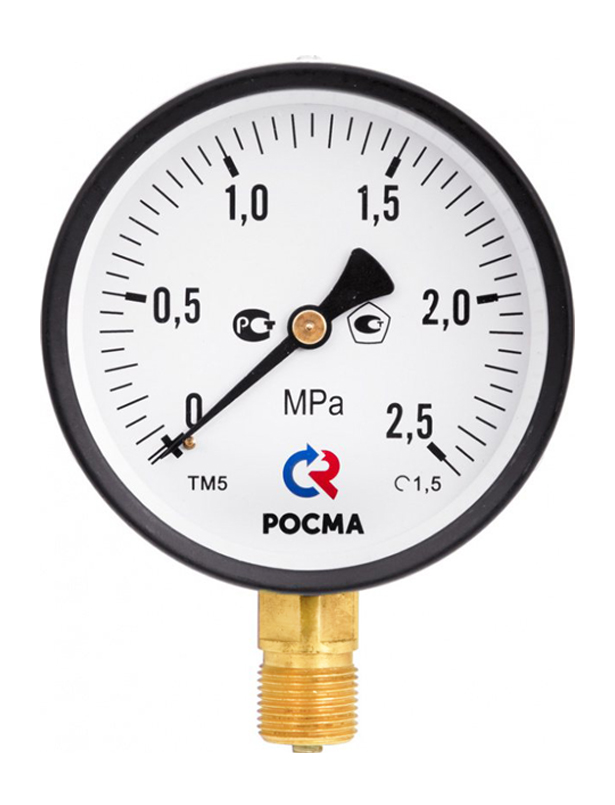

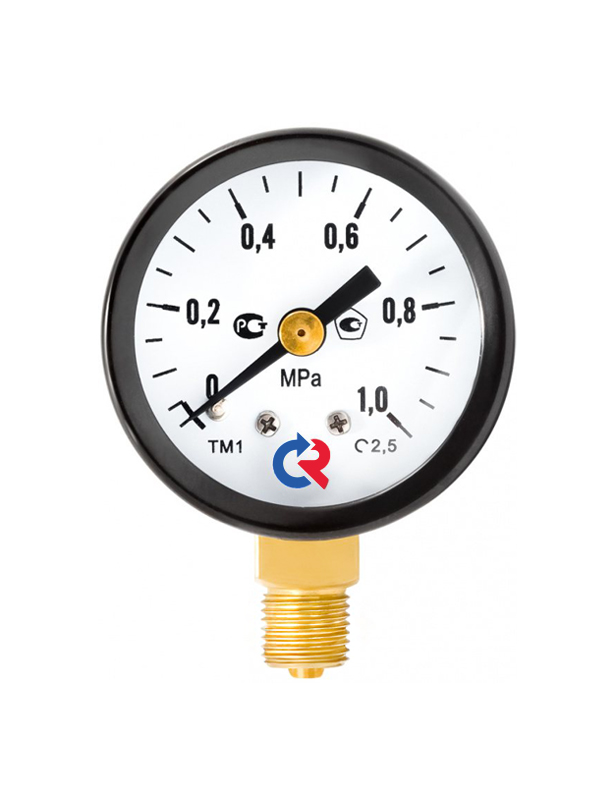

Радиальное — все Ø

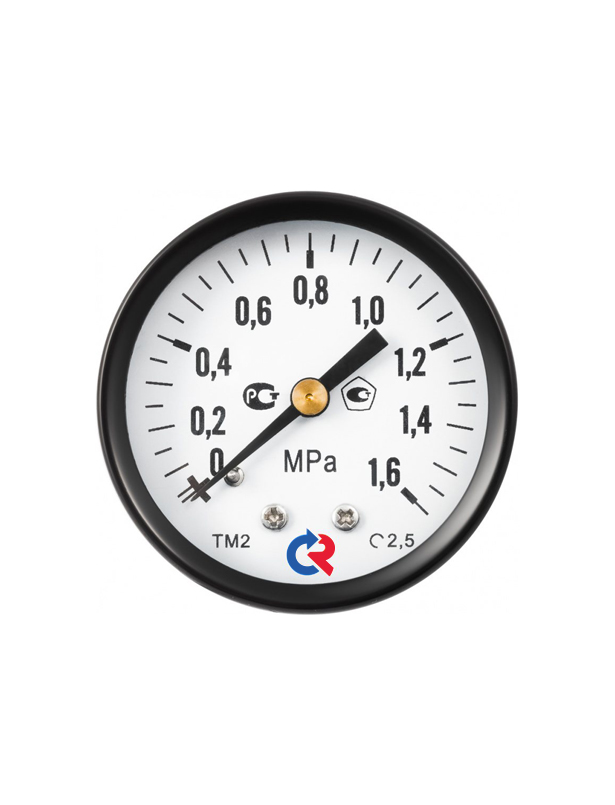

Осевое — Ø40, 50, 63, 100
Эксцентрическое — Ø150, 160

Резьба присоединения***

Ø40 G⅛ / M10×1
Ø50, 63 G¼ / M12×1,5
Ø100, 150, 160 G½ / M20×1,5

*** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
