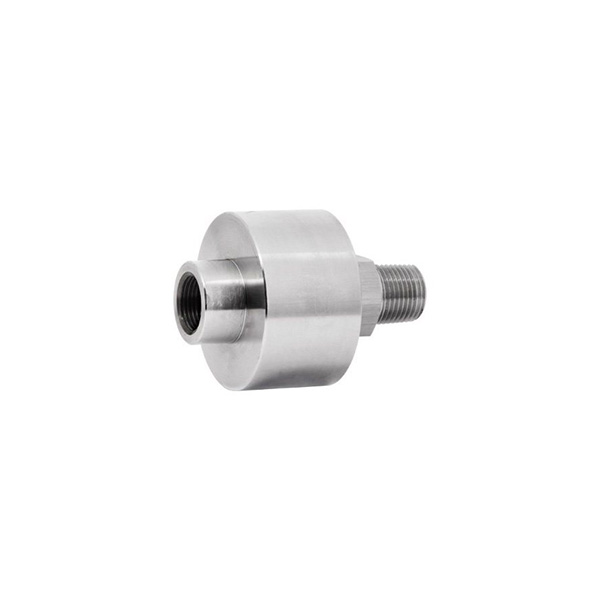

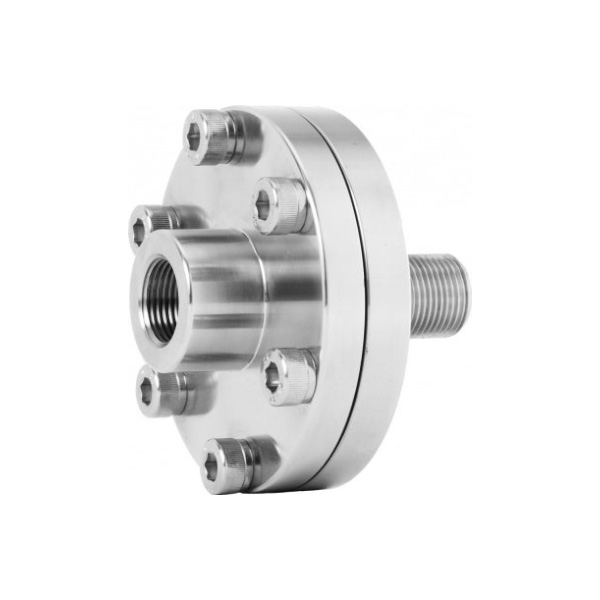

Мембранные разделители сред РМ, штуцерное присоединение

Тип РМ (штуцерное присоединение).
Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами.  Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Материал корпуса

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь  08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой

Диаметр проходного отверстия, мм

10

Резьба присоединения*

К средству измерений — внутренняя M20×1,5, G½*, NPT½**
К процессу — наружная М20×1,5 или G½, NPT½*
* — под заказ другие резьбы
** — под заказ, только для приборов с ВПИ до 60 МПа включительно

Заливное отверстие

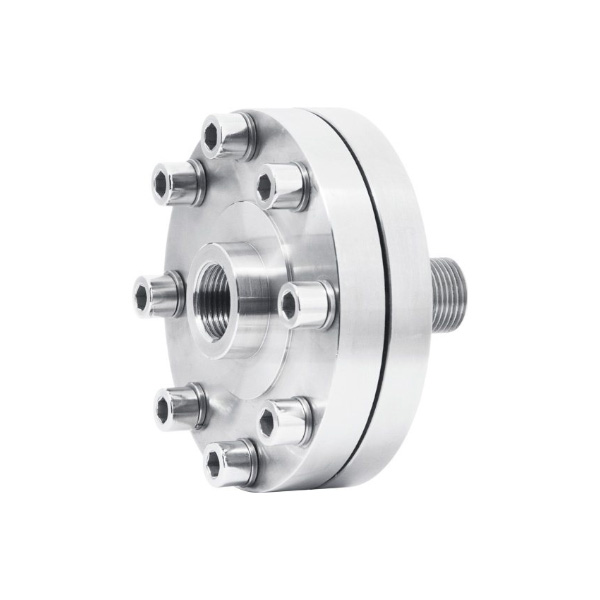

Низкие давления (РМ-Н11) — есть

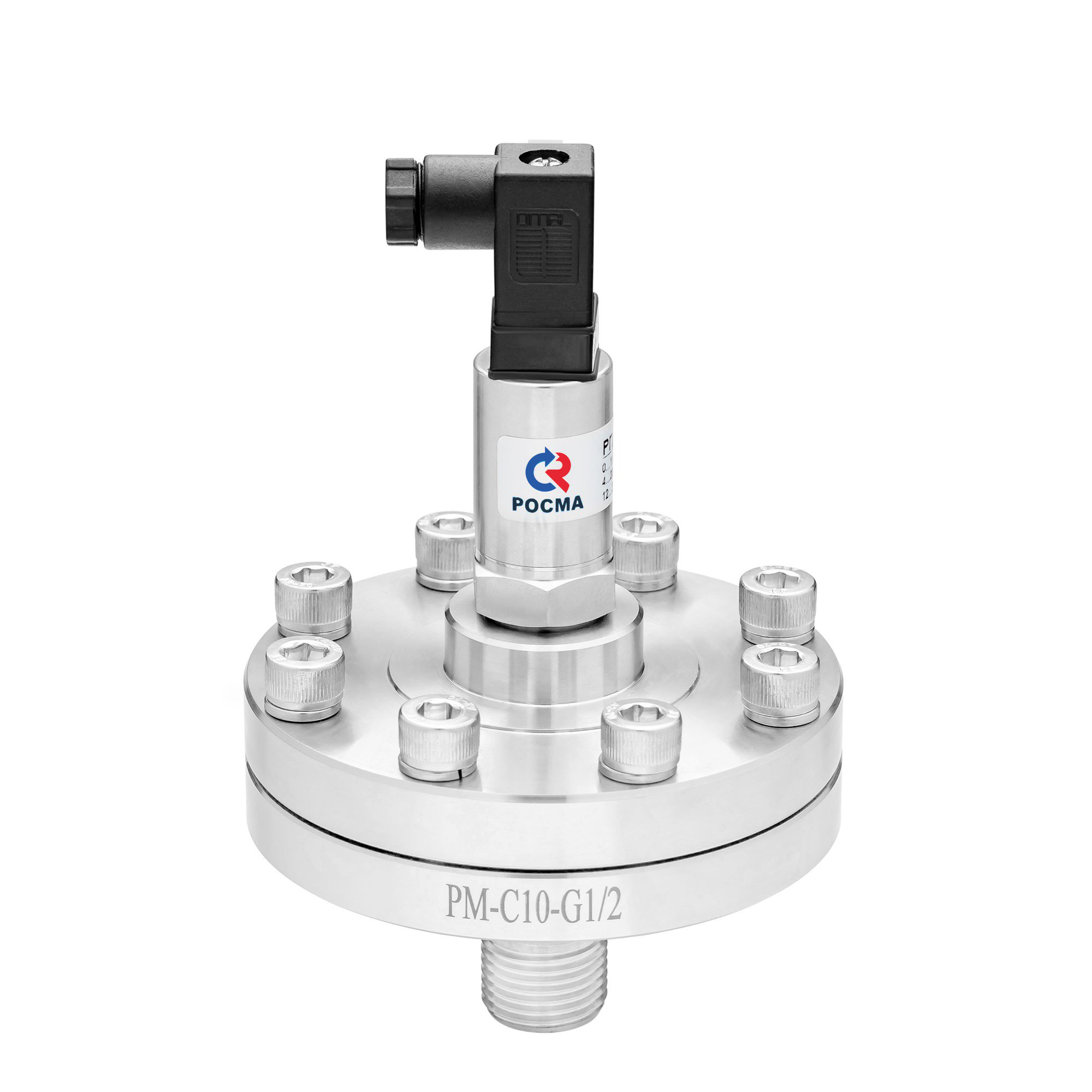

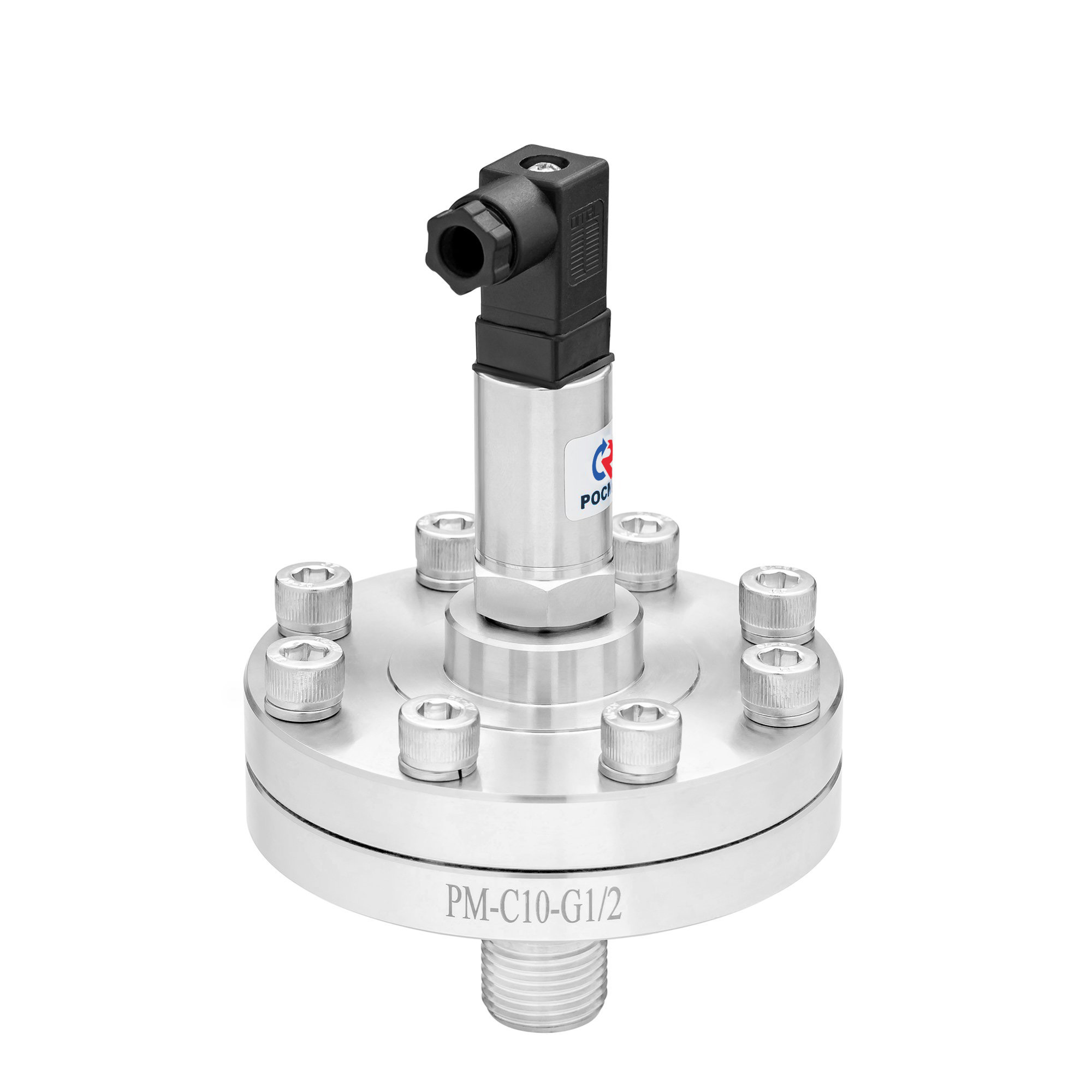

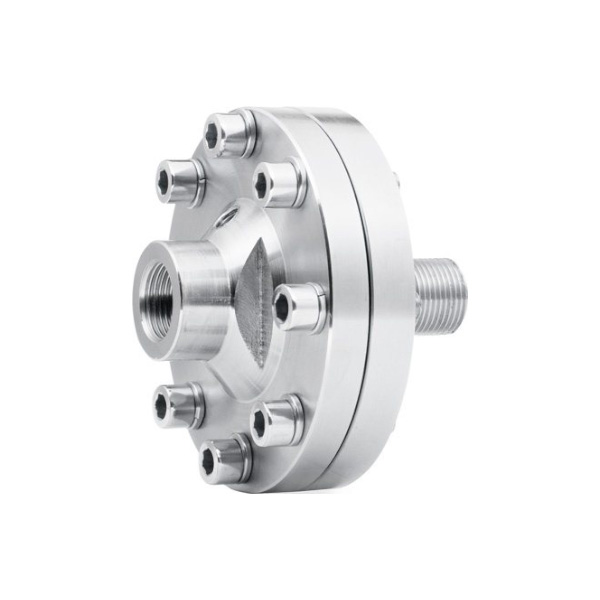

Средние давления (РМ-С10, РМ-С10м) — нет

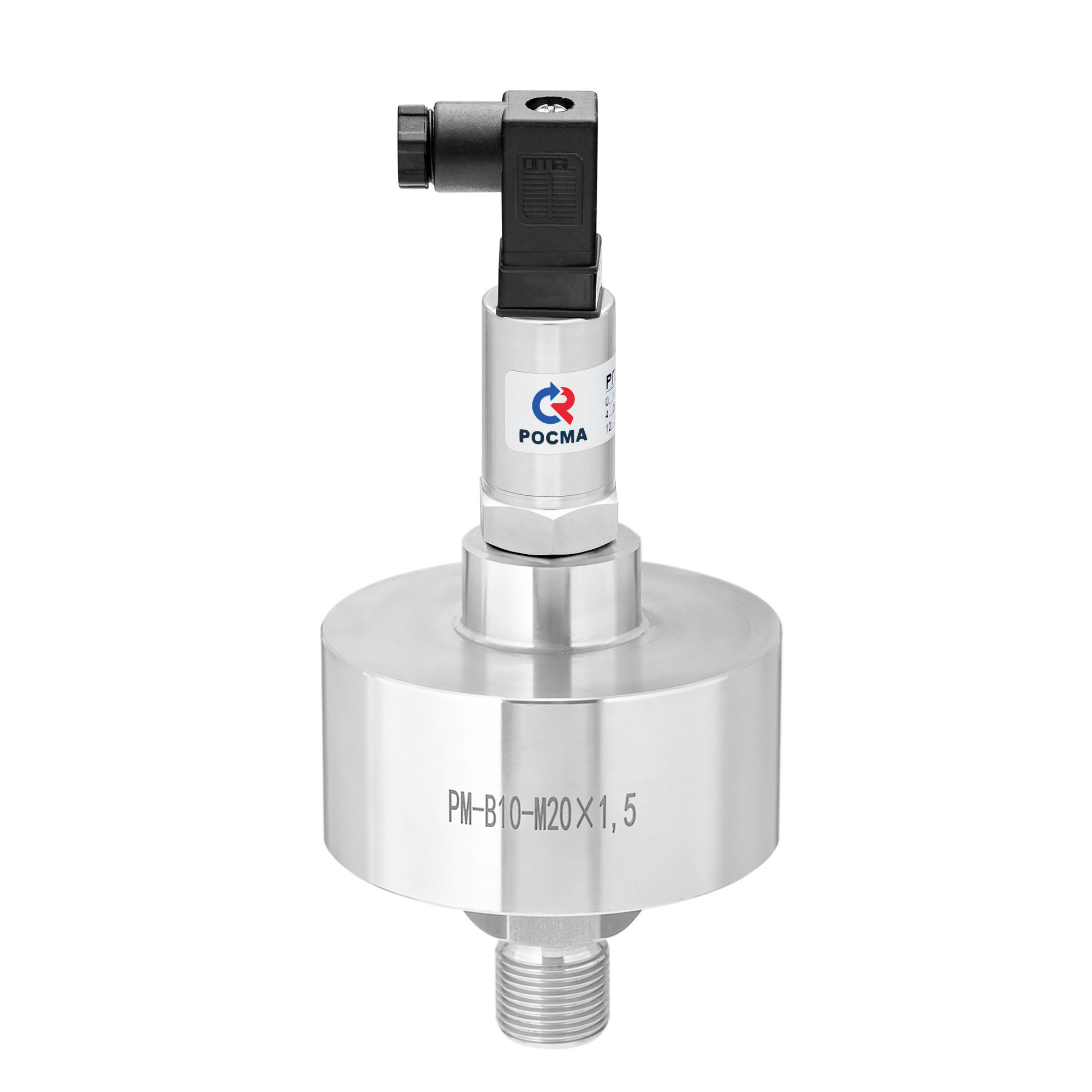

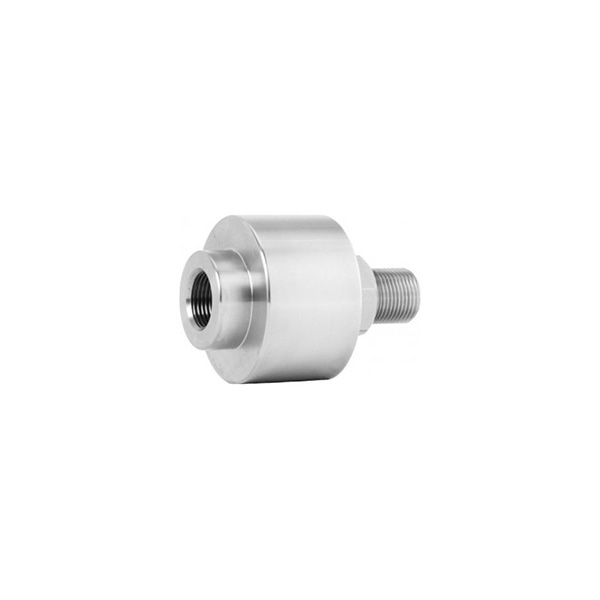

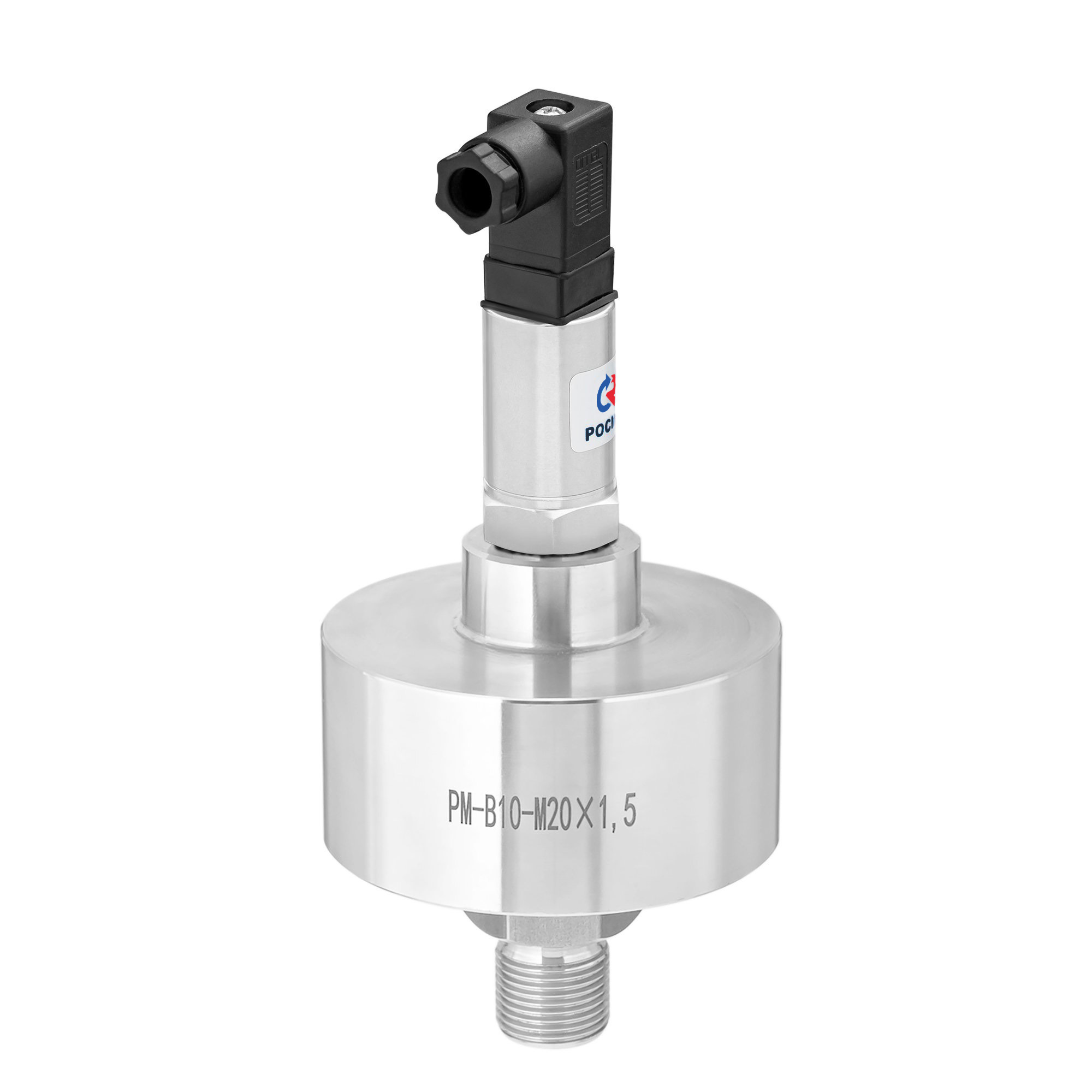

Высокие давления (РМ-В10, РМ-В10м) — нет

Разделительная жидкость

ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений

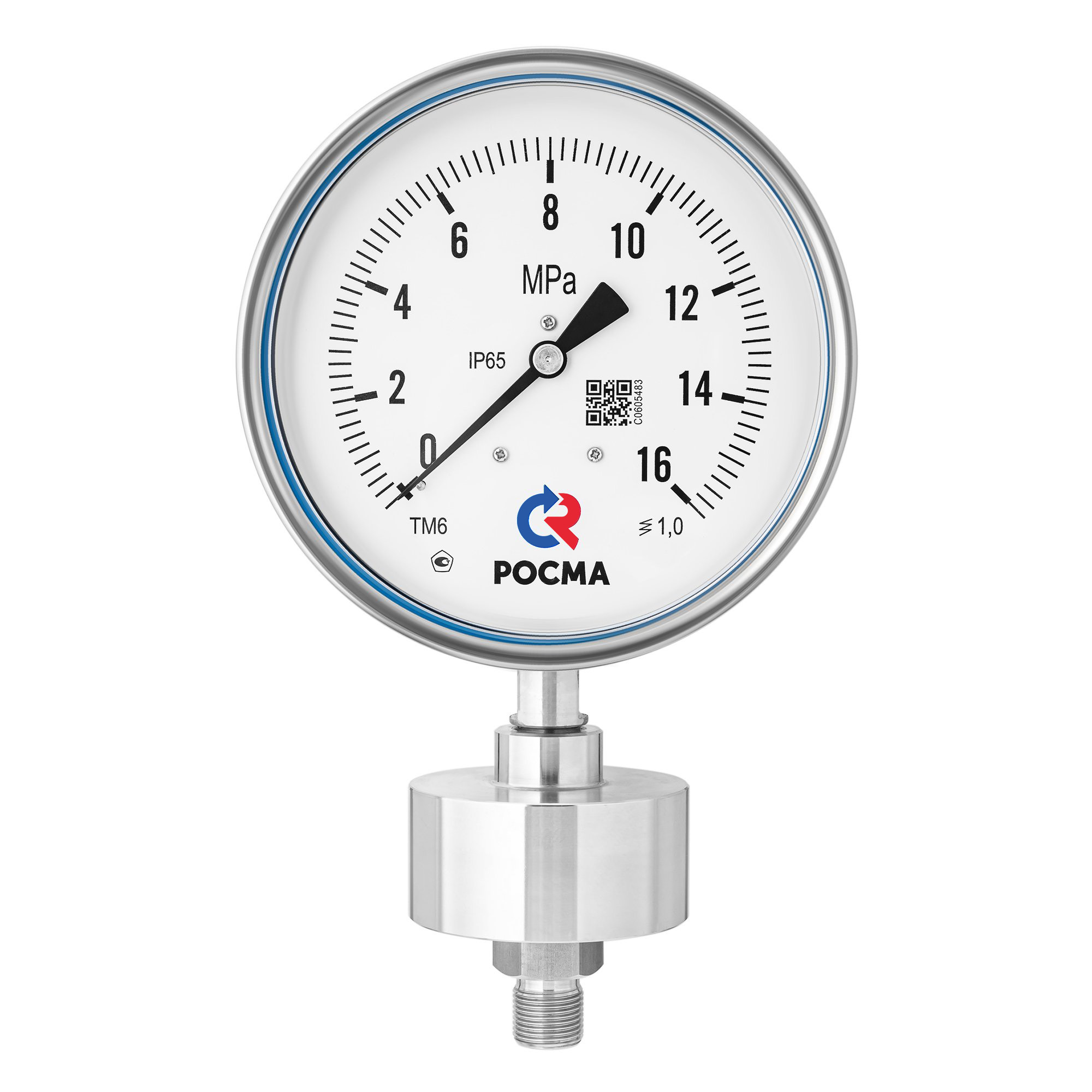

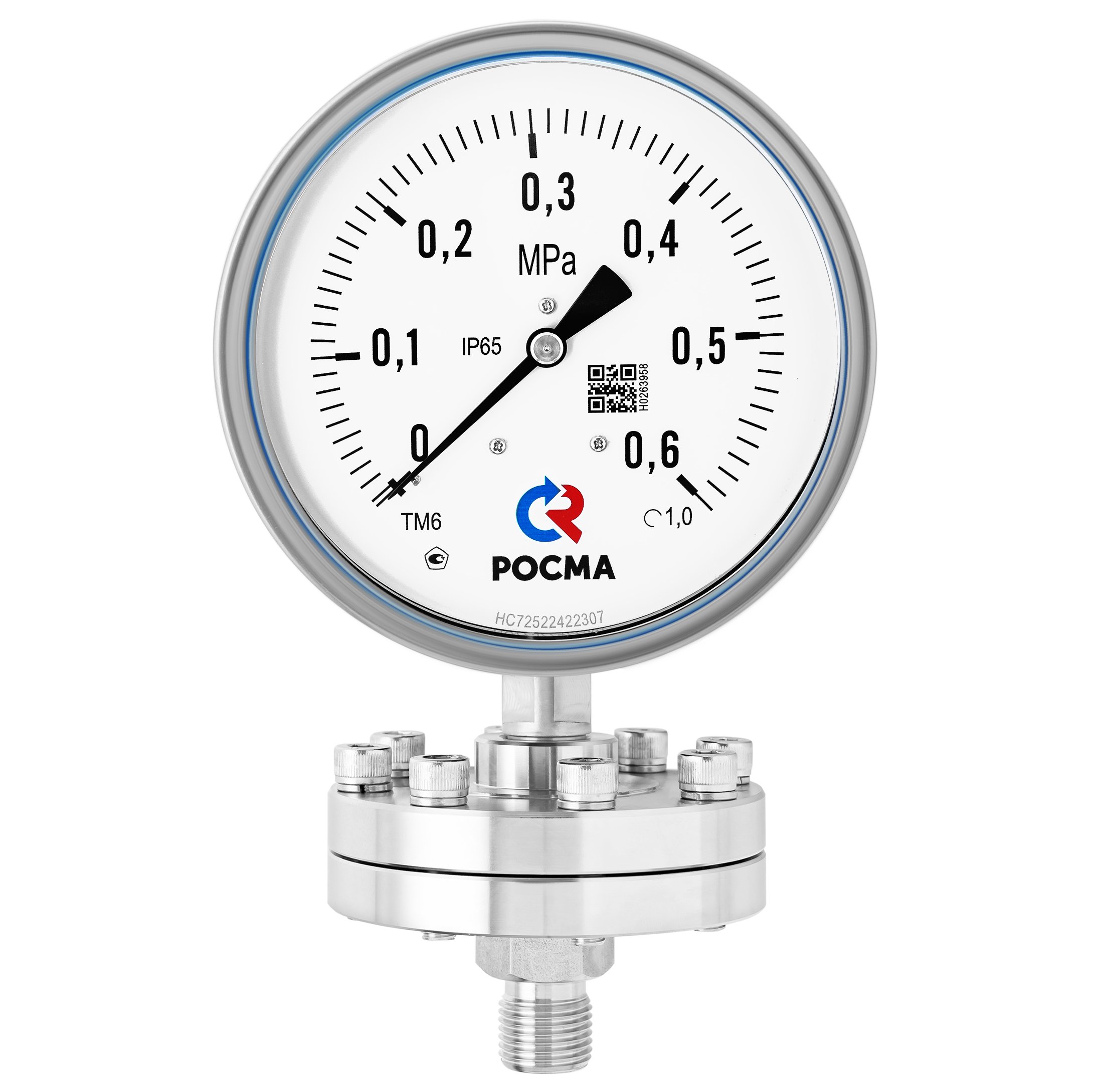

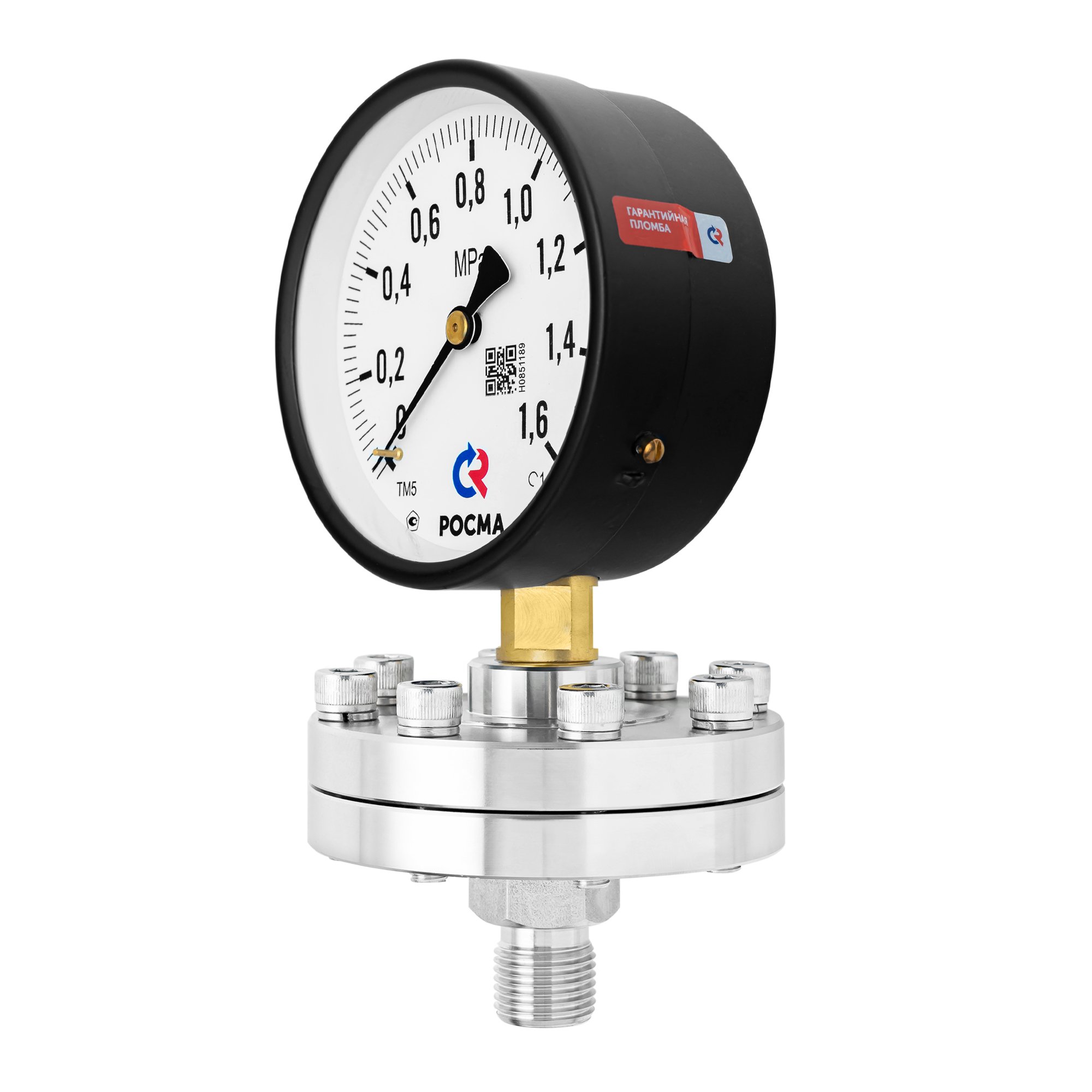

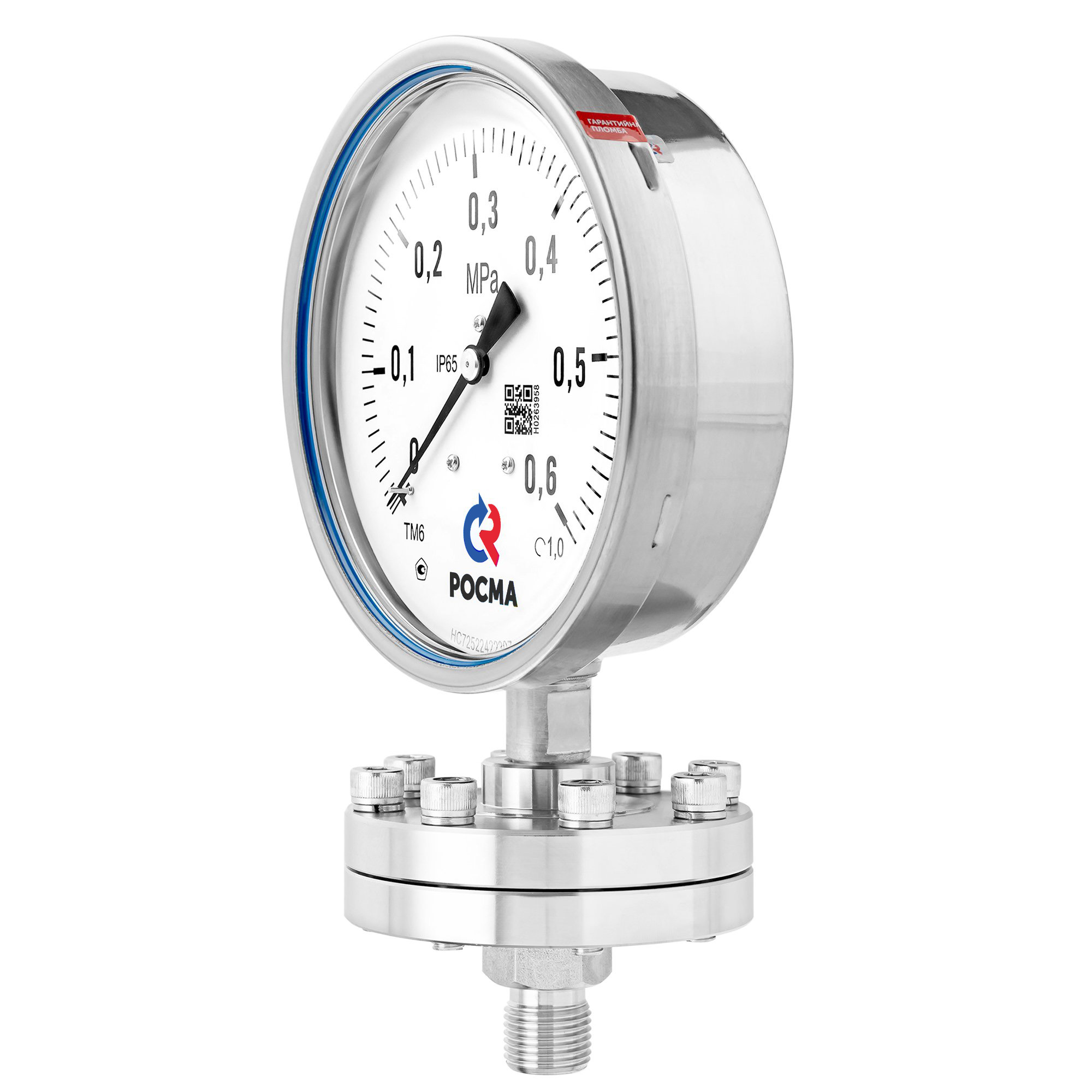

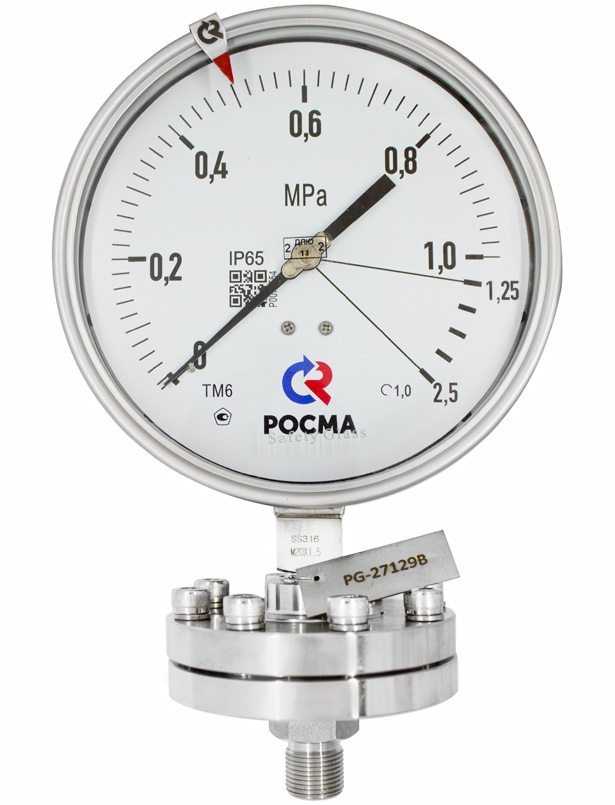

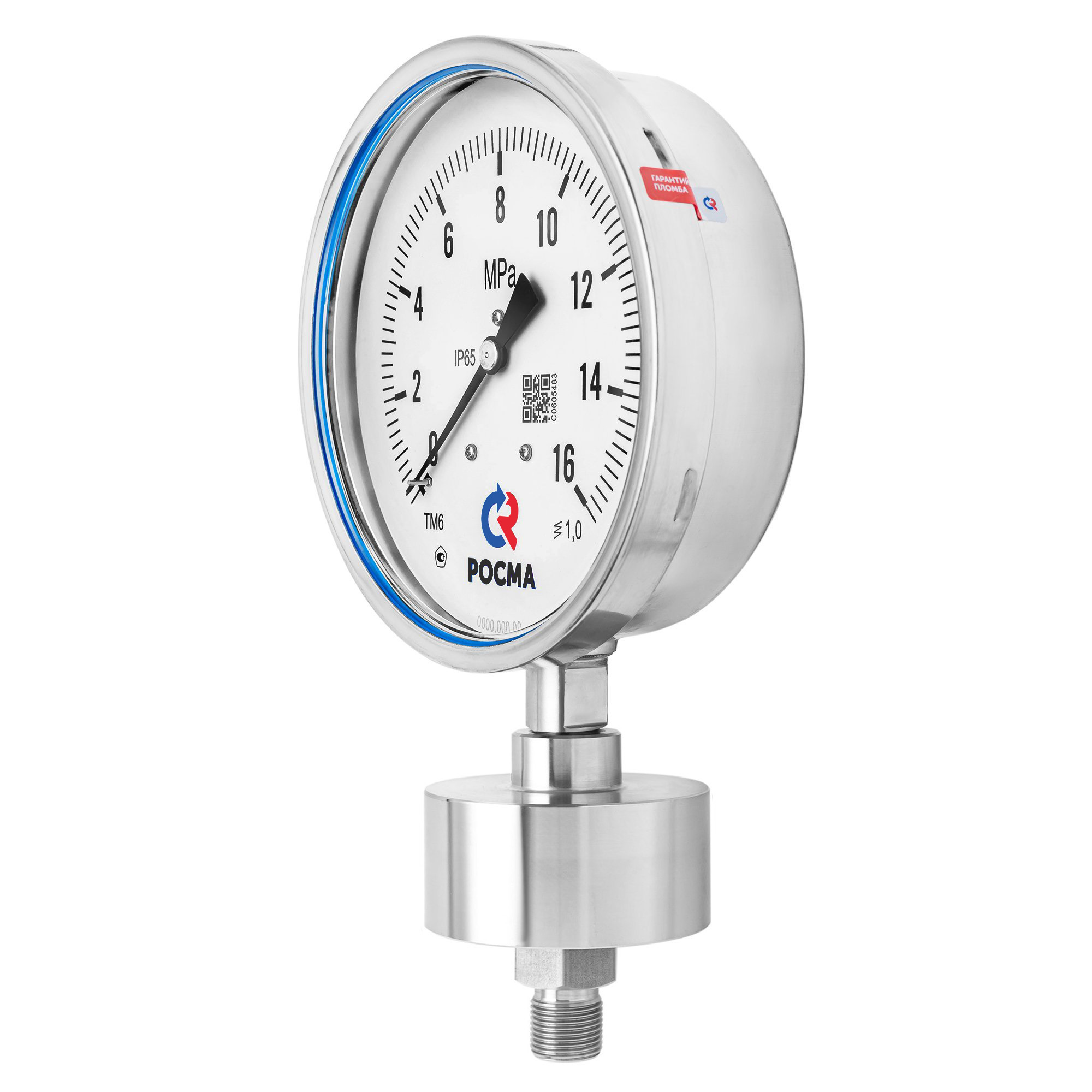

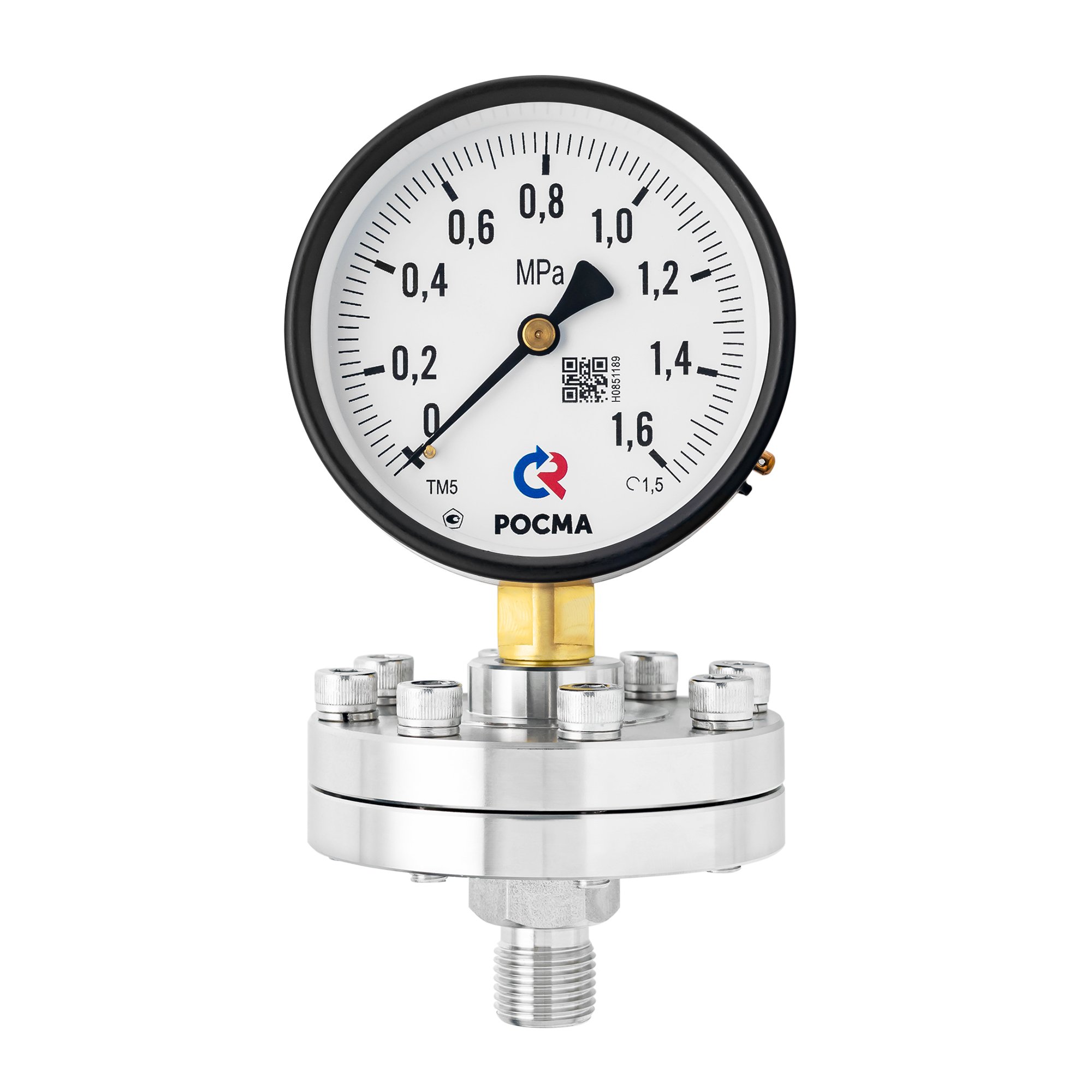

— в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
— в сборе с соеди­ни­тельным рукавом (длина 2 / 3 / 4 / 5 м)*** и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
*** — до 10 МПа

Техническая документация

ТУ 4212-004-4719015564-2013
