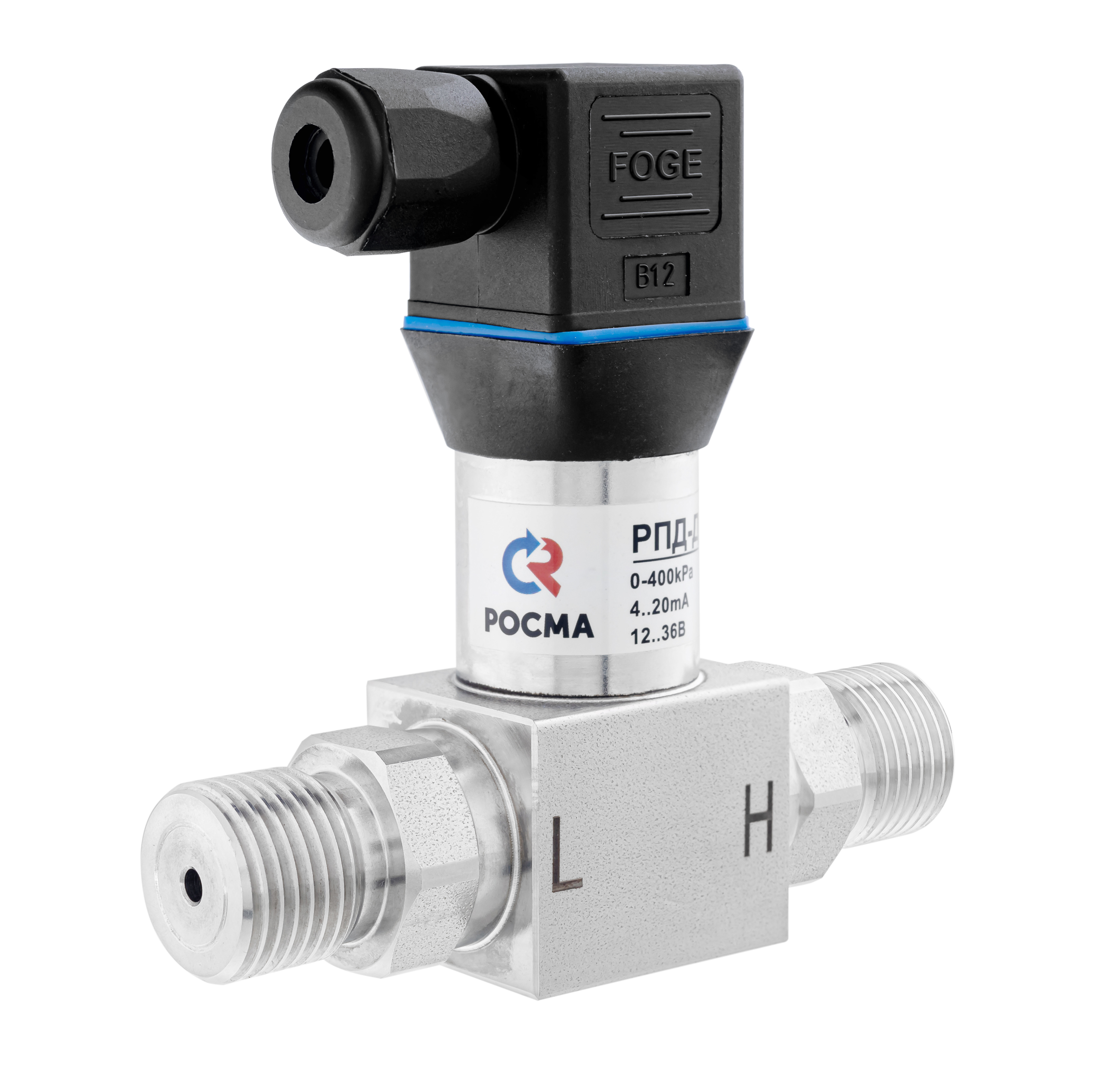

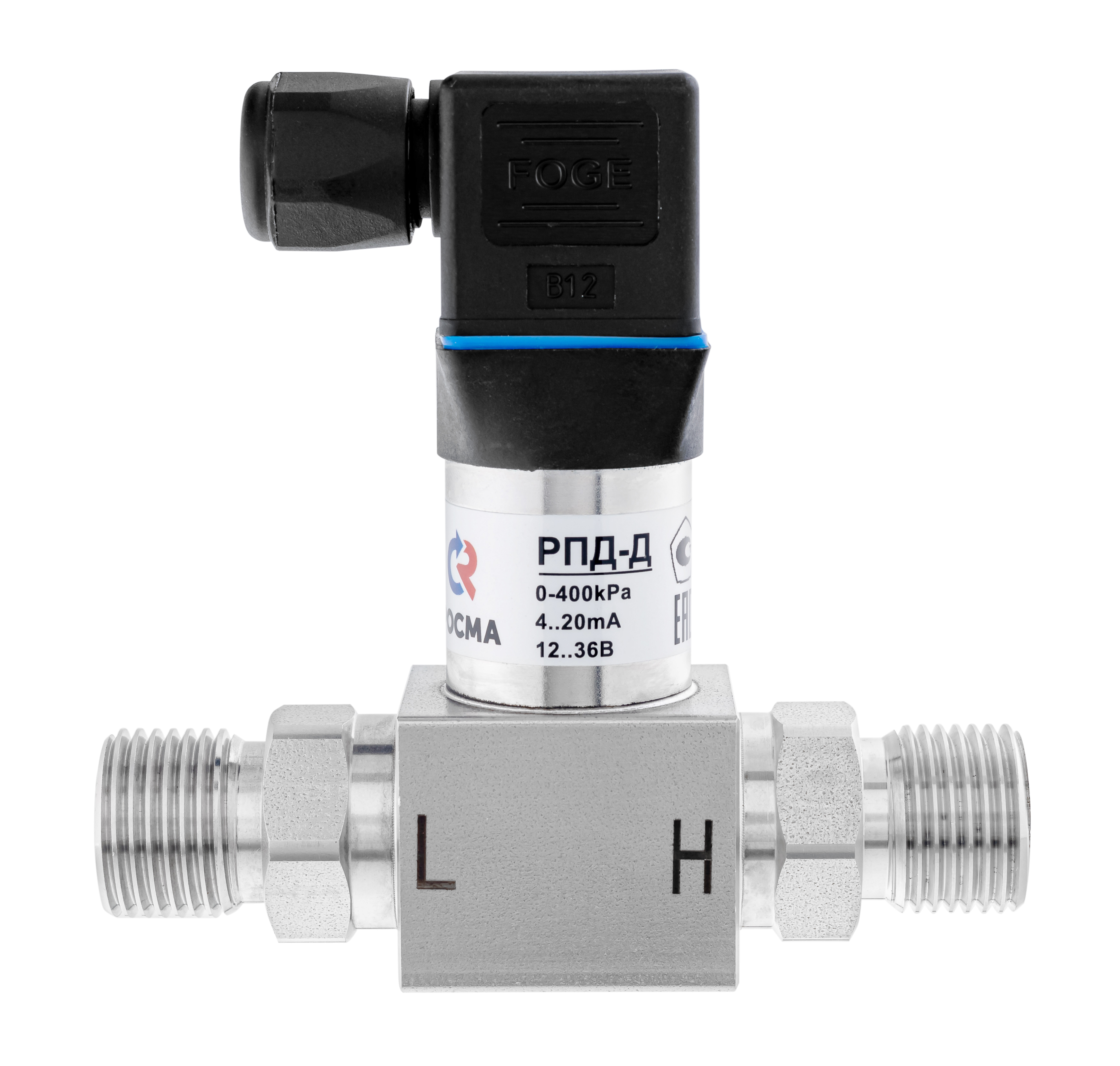

Датчики диффе­рен­циального давления РПД-Д

Тип РПД-Д. Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. Измеряемая среда подается на обе стороны мембраны прибора, а аналоговый выходной сигнал напрямую зависит от разности давлений. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали.

Область применения датчика разности давлений: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Особенно в системах водоподготовки, вентиляции, фильтрации, газоснабжения.

Класс точности

0,5

Диапазон измерений давлений

Максимальное статическое давление

Диапазон х10, но не более 16 МПа
(измеряемый перепад давления не должен быть больше, чем ВПИ)

Диапазон рабочих температур, °C

Окружающая среда: −10…+80
Измеряемая среда: −10…+80

Выходной сигнал, мА

4…20

Напряжение питания, В

12...36

Потребляемая мощность, Вт

Не более 3

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)

Резьба присоединения

G½ или М20×1,5

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520-85
