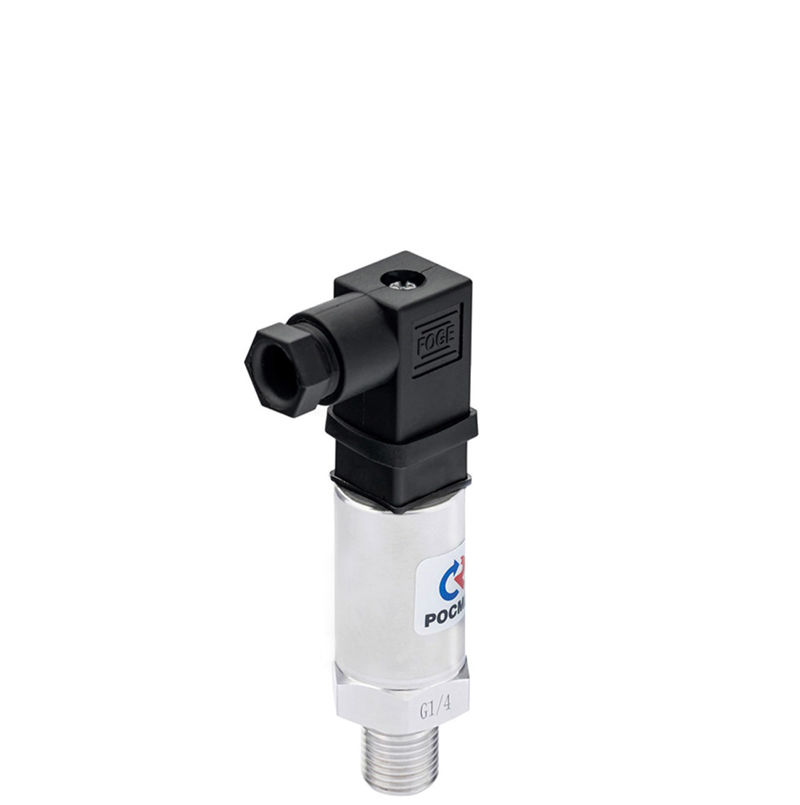

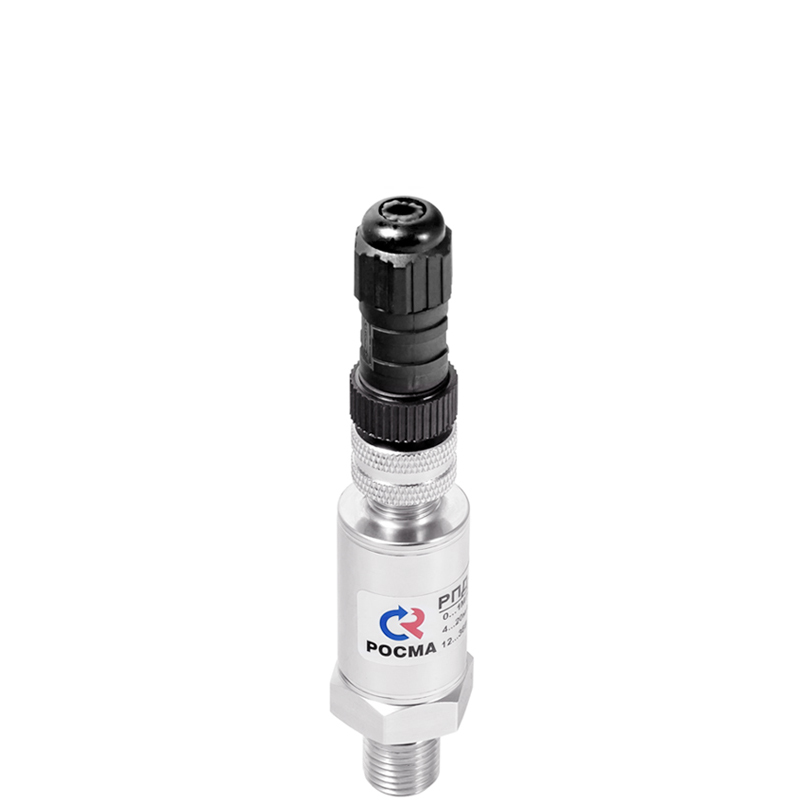

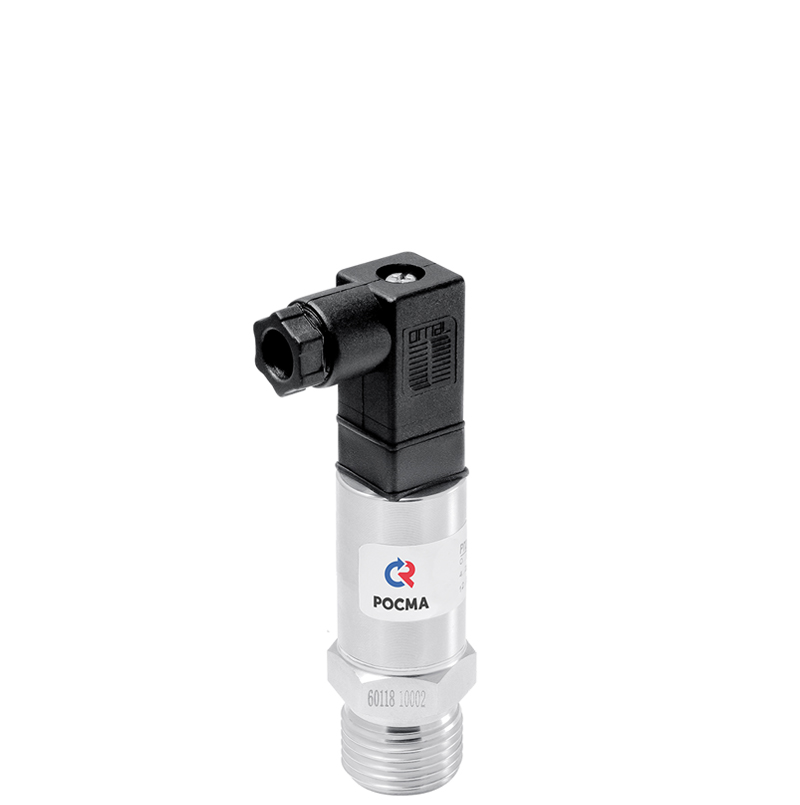

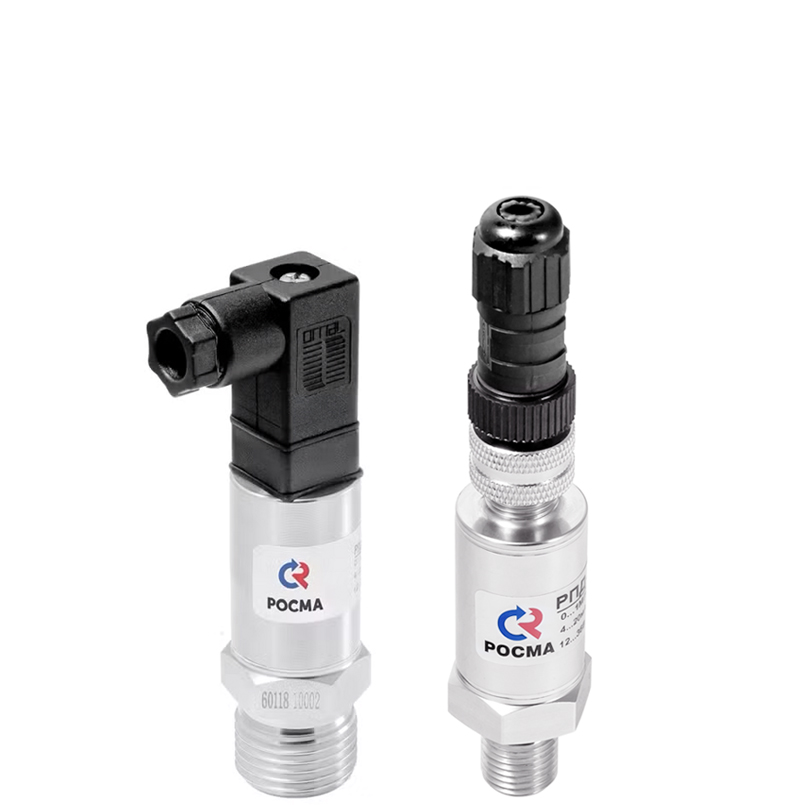

Датчики давления измерительные РПД-И (РПД-В, РПД-ИВ)

Соответствует BIM-стандарту 2.0

Описание

Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Класс точности

0,5 / 1,0

Диапазон измерений давлений, МПа

РПД-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РПД-В	−0,1…0
РПД-ИВ	−0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Предельное давление перегрузки

200% от ВПИ, кроме РПД-И 0...100 МПа

Диапазон рабочих температур, °C

Окружающая среда: −40…+100
Измеряемая среда: −40…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)

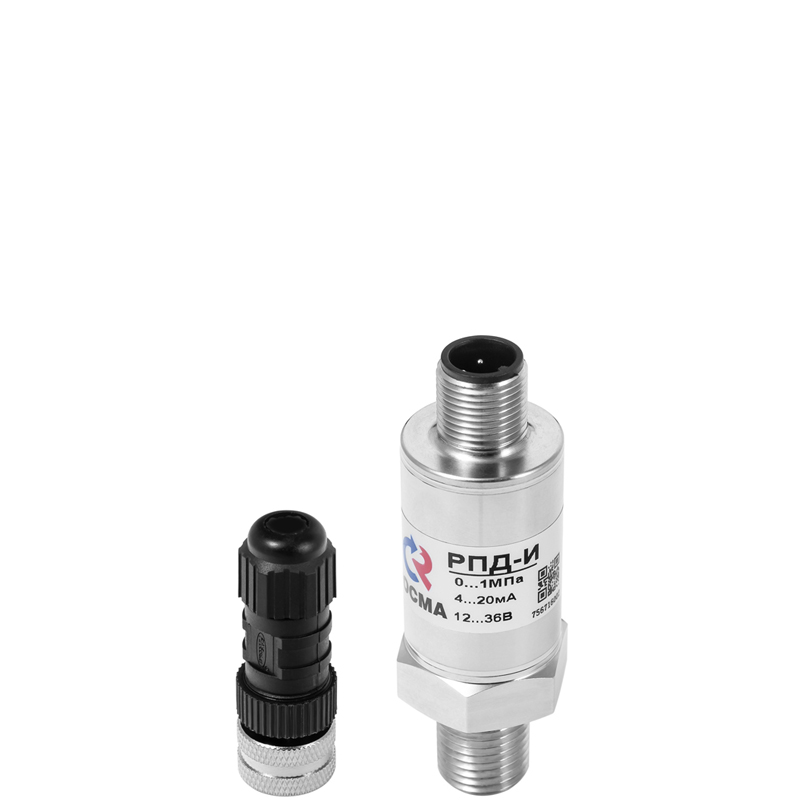

Разъем М12х1 (4 pin) пластик*
* — под заказ

Резьба присоединения

G¼, G½ или М20×1,5

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520-85
