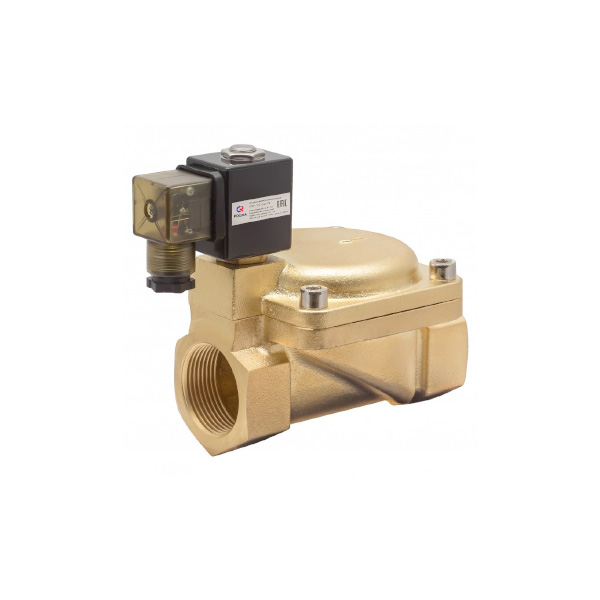

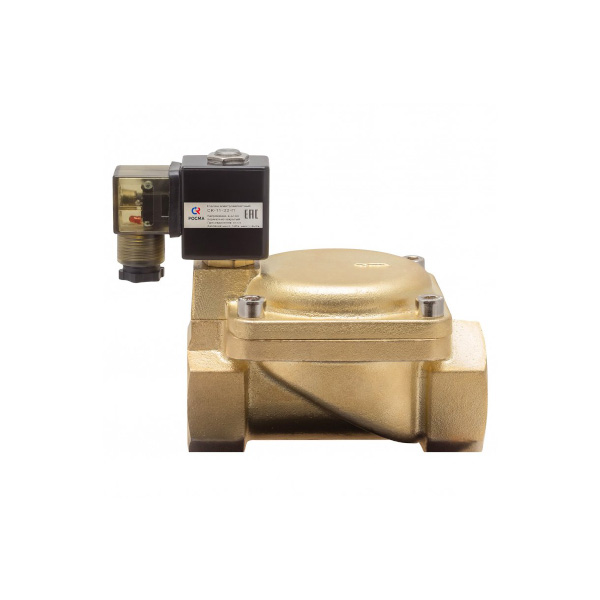

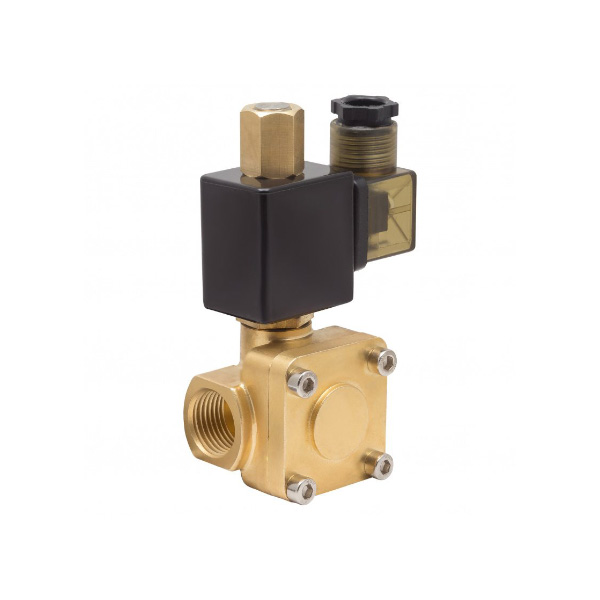

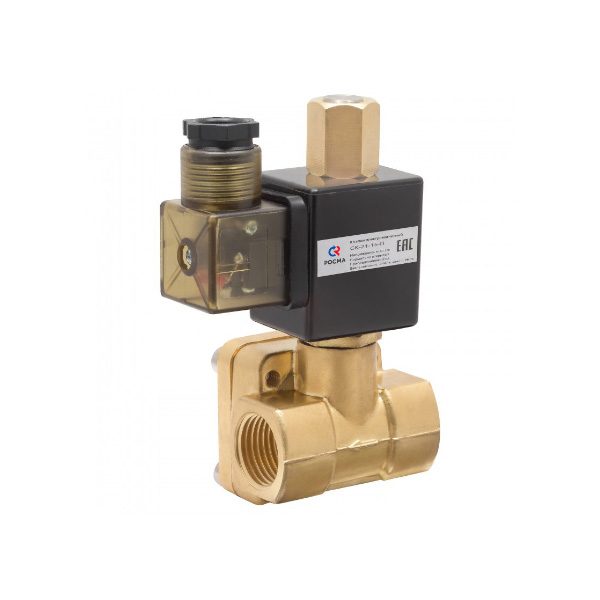

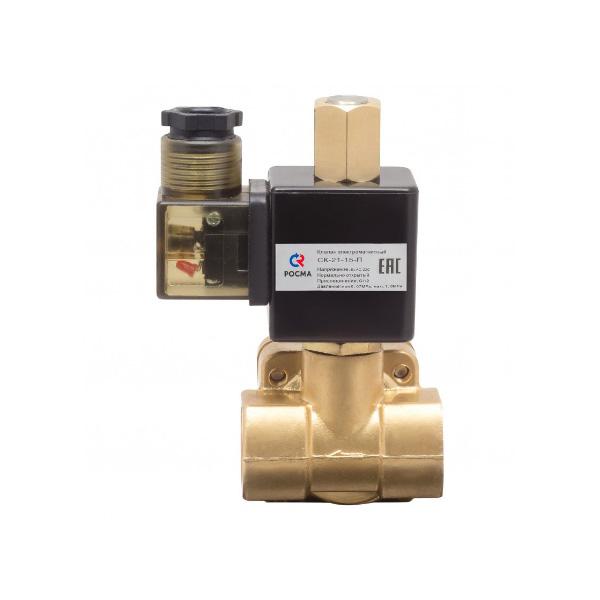

Клапаны электромагнитные соленоидные СК-ВД непрямого действия

Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора - неагрессивная к медным сплавам и каучукам.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых отраслях, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана.

• для клапанов с DN15, 20, 25 ΔР составляет 0,07 МПа
• для клапанов с DN32, 40, 50 ΔР составляет 0,1 МПа

Принцип работы

Непрямого действия (Пилотный клапан)

Номинальный диаметр DN, мм

15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В

Рабочее давление, МПа

Температура рабочей среды, °С

-5…+90 (NBR)
-5…+120 (Витон)

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем
Опция: энергосберегающий коннектор

Потребляемая мощность, Вт

Время срабатывания клапана, мс

Открытие: 100–300
Закрытие: 100–300

Резьба присоединения

G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Медный сплав

Мембрана

Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

Пропускная способность

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 3712-001-4719015564-2015
