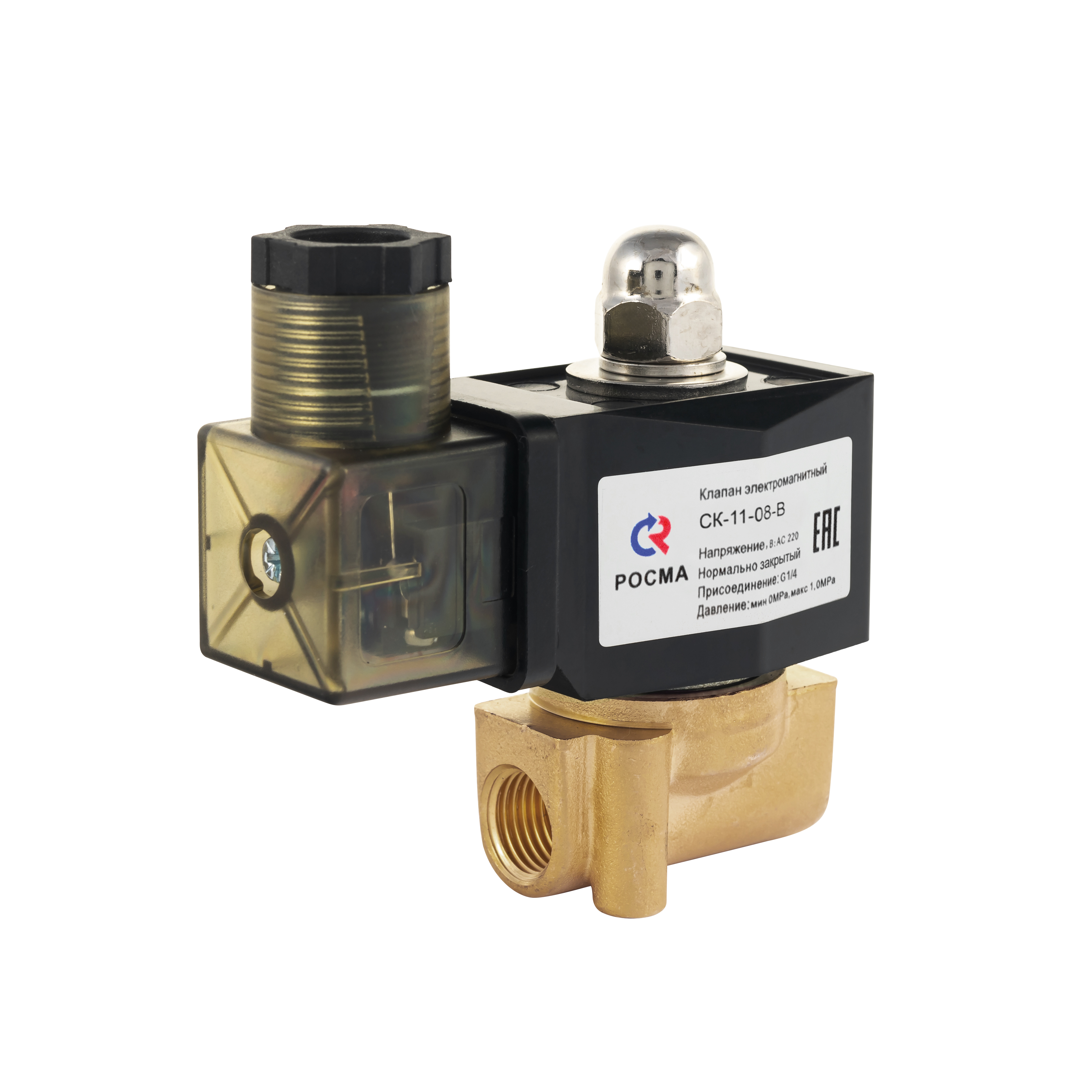

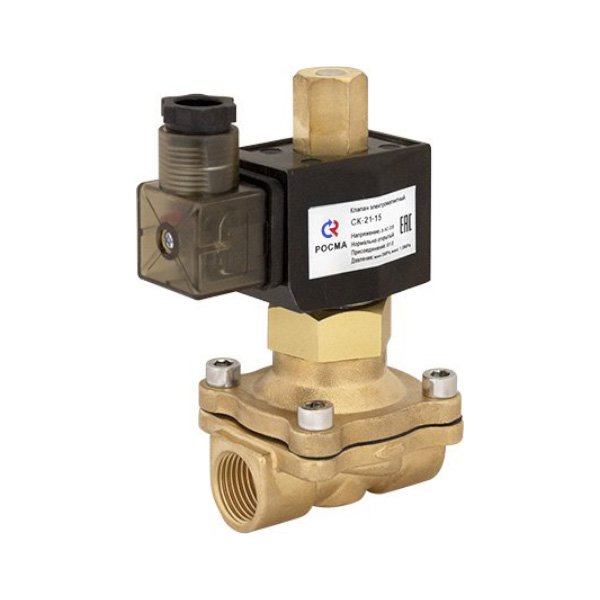

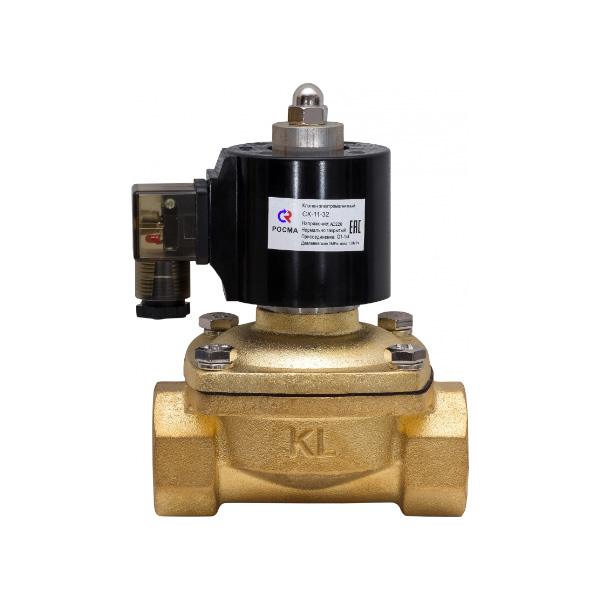

Клапаны электромагнитные соленоидные СК прямого действия
Соответствует BIM-стандарту 2.0
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.

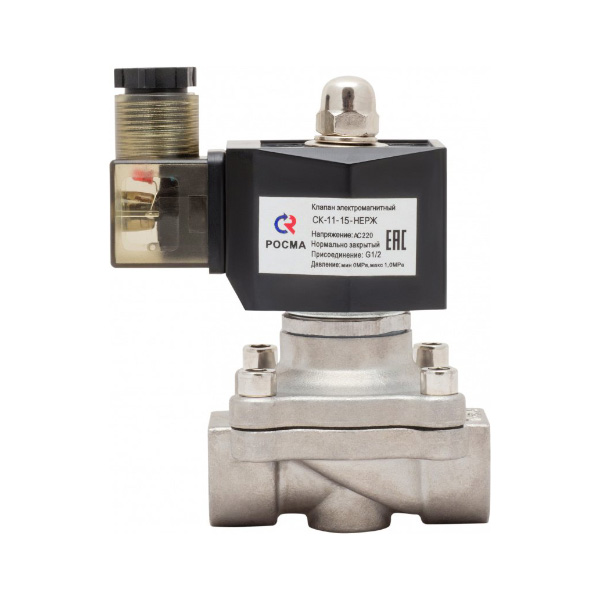

Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Принцип работы
Прямого действия
Номинальный диаметр DN, мм
08 / 15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
-5…+90 (NBR)
-5…+120 (Витон)
Температура окружающей среды, °С
-10…+80

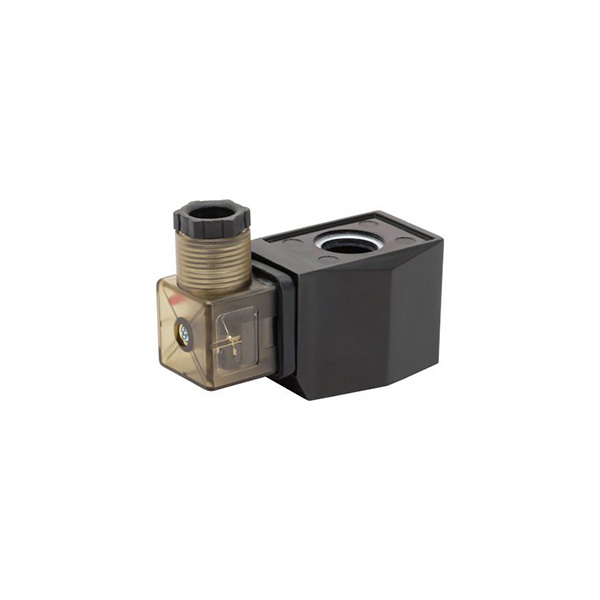

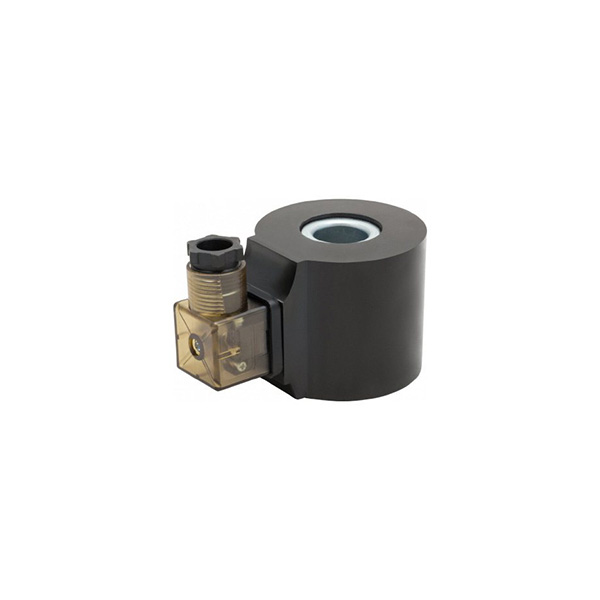

Катушка
IP65, DIN-разъем
Опция: энергосберегающий коннектор*
* – кроме катушек для СК-21 и СК-22 с DN 32, 40, 50
Потребляемая мощность, Вт
| DN, мм | 220 В | 24 В |
| 08 (НЗ) | 7 | 11,3 |
| 15, 20, 25 (НЗ, НО) | 14 | 18 |
| 32, 40, 50 (НЗ) | 20 | 38 |
| 32, 40, 50 (НО) | 36 | 38 |
Время срабатывания клапана, мс
| DN, мм | Открытие | Закрытие |
| 08 | 20 – 400 | 100 – 1500 |
| 15, 20, 25, 32, 40, 50 |
20 – 30 | 30 – 50 |
Резьба присоединения
G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус
Медный сплав
Нержавеющая сталь 08Х18Н10
Мембрана
Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)
Пропускная способность
| DN, мм | м³/час |
| 08 | 0,20 |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015
