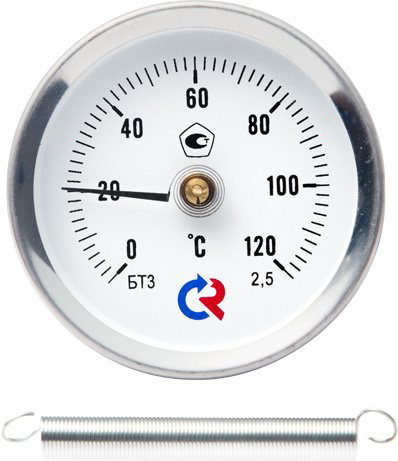

Термометры биметаллические специальные накладные БТ с пружиной

Тип БТ, серия 010. Термометр биметаллический накладной с пружиной предназначен для измерения температуры приповерхностного слоя среды (вязкой, жидкой, газообразной) цилиндрических объектов, например трубы в системе отопления. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина, которая изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина, которая навита вокруг оси контактного элемента, изгибается и вращает стрелку термометра, при этом стрелка закреплена непосредственно на биметалле.

Корпус прибора изготовлен из коррозионностойкой стали.

Область применения: накладные термометры используются в системах отопления, кондиционирования, теплоснабжения,

Диаметр корпуса, мм

63

Класс точности

2,5

Диапазон показаний температур, °C

Диапазон рабочих температур, °C

Окружающая среда: 0…+60

Чувствительный элемент

Биметаллическая спираль

Корпус

IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо

Коррозионностойкая сталь 12Х15Г9НД, запрессованное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

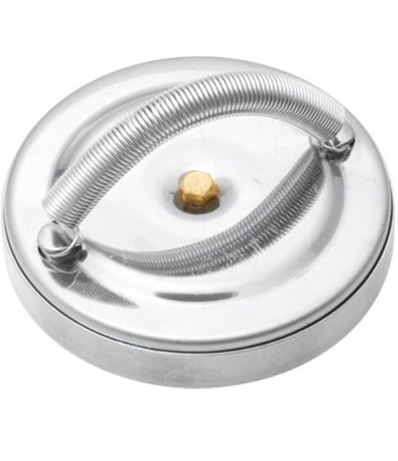

Стальная спиральная пружина для крепления на трубе диаметром от 20 до 50 мм

Межповерочный интервал

3 года

Климатическое исполнение

Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150

Техническая документация

ТУ 4211-001-4719015564-2008
