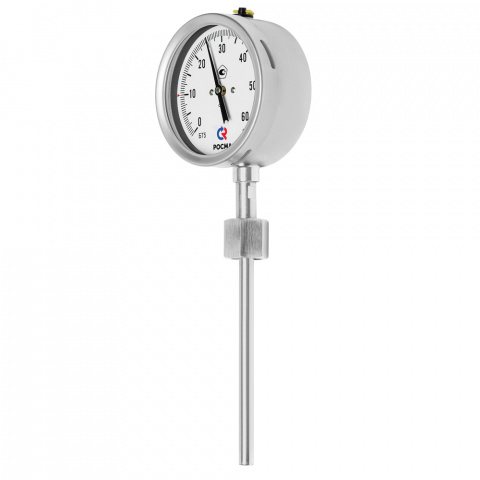

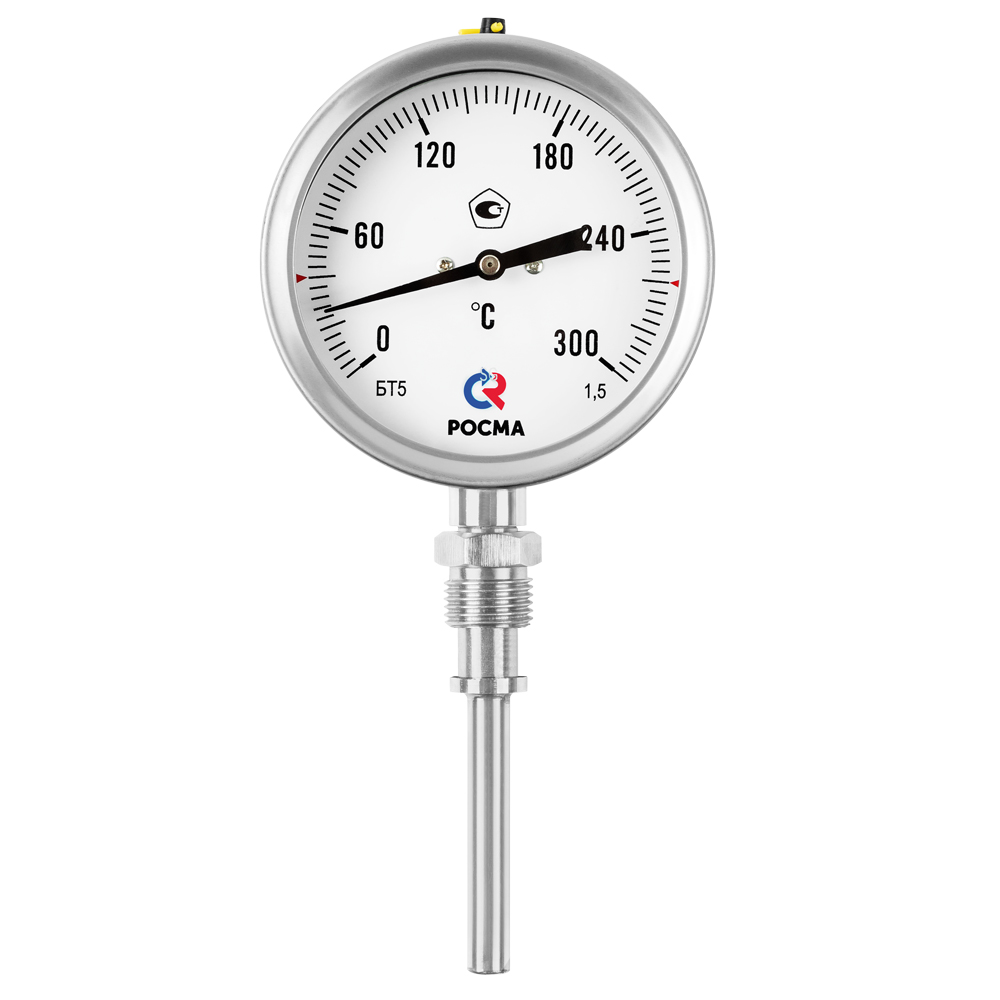

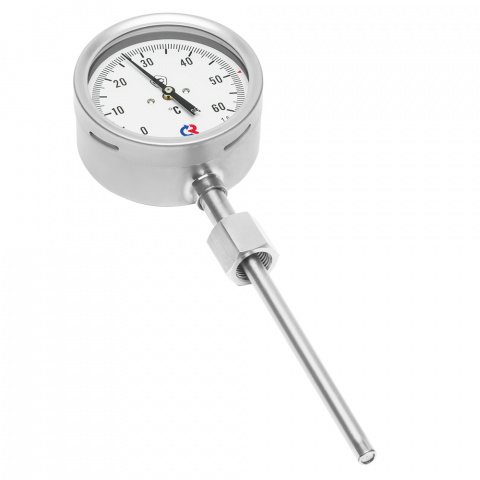

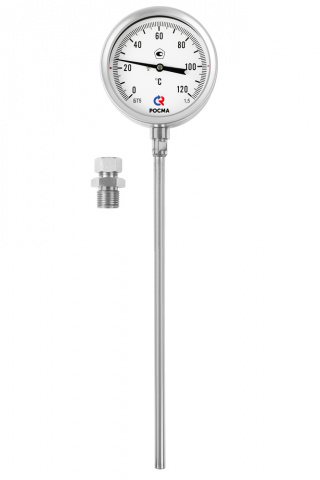

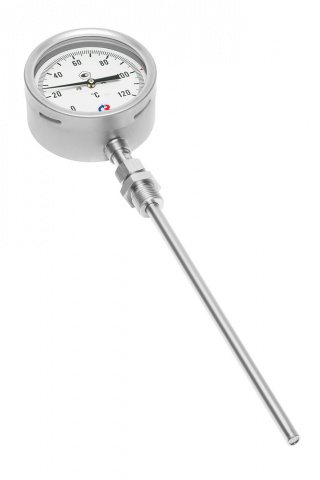

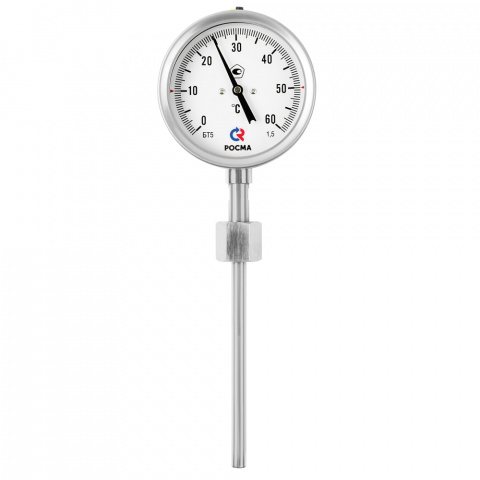

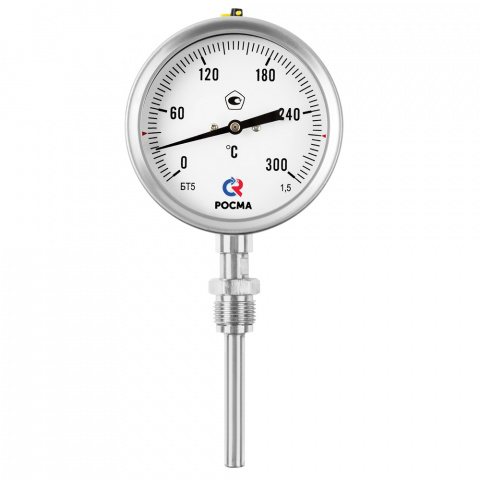

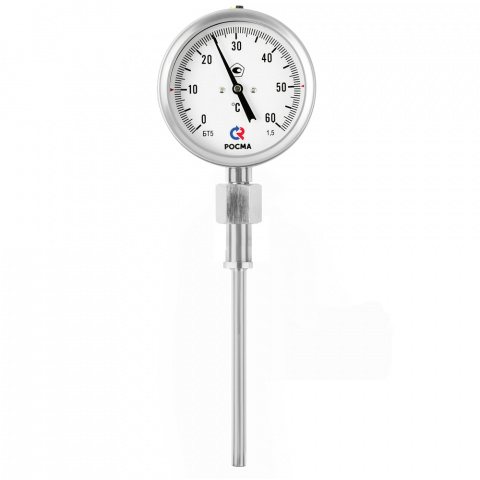

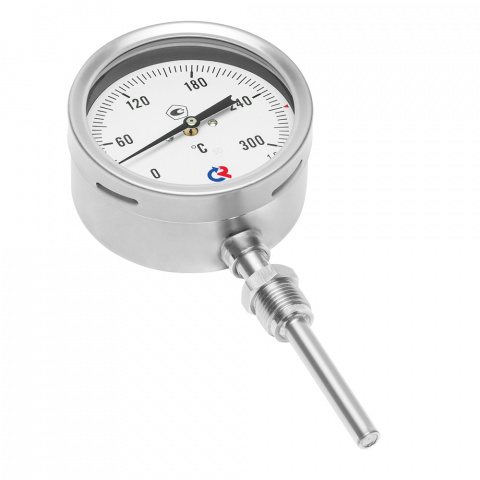

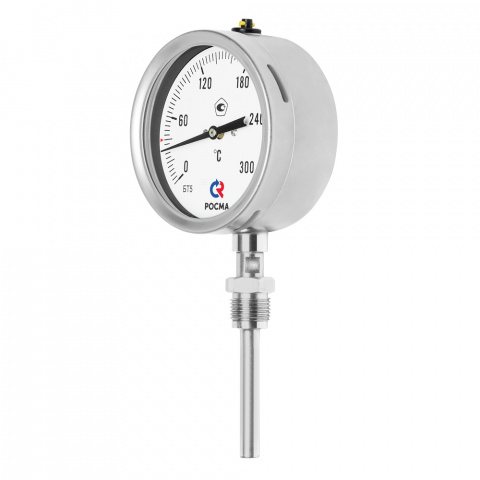

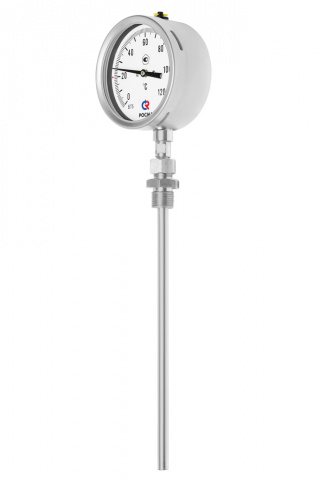

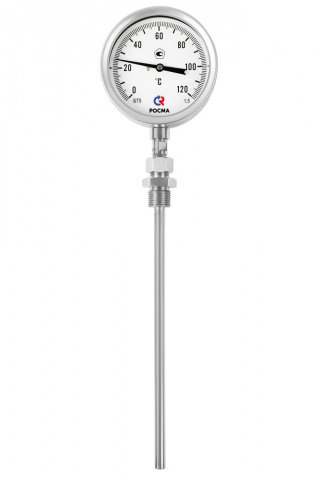

Термометры биметаллические коррозионностойкие БТ, с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном, ра­ди­аль­ное при­со­еди­не­ние с резь­ба­ми CH, CB, ПН

Соответствует BIM-стандарту 2.0
Описание

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5
* — опция

Диапазоны показаний температур, °С

−50…+100 −30…+70
0…+60 0…+100
0…+120 0…+160
0…+200 0…+250
0…+300 0…+350
0…+450 0…+500

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Длина погружной части, мм

64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1000 мм с шагом 50 мм)

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Резьба присоединения

G½ или М20×1,5

Тип присоединения (на штоке)

Свободная наружная резьба — СН
Свободная внутренняя резьба — СВ
Перемещаемая наружная резьба — ПН

Комплектность

Без гильзы
Опция:
гильза из нержавеющей стали 08Х18Н10
цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4211-001-4719015564-2008
