Реле давления РД-2Р
Соответствует BIM-стандарту 2.0
Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.
Рабочий диапазон
| Рабочий диапазон, МПа |
Дифференциал, МПа (настраиваемый) | Р перегруз. макс, МПа |
| −0,05…0,3 | 0,035…0,15 | 1,6 |
| −0,07…0,6 | 0,06…0,4 | 1,6 |
| −0,02…0,8* | 0,07…0,4* | 1,6* |
| −0,02…0,8** | 0,04…0,15** | 1,6** |
| 0,1…1 | 0,1…0,3 | 1,6 |
| 0,5…1,6 | 0,1…0,4 | 3,5 |
| 0,5…2,4 | 0,2…0,5 | 3,5 |
| 0,5…3 | 0,5…1 | 3,5 |
* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус
Алитированная сталь 10

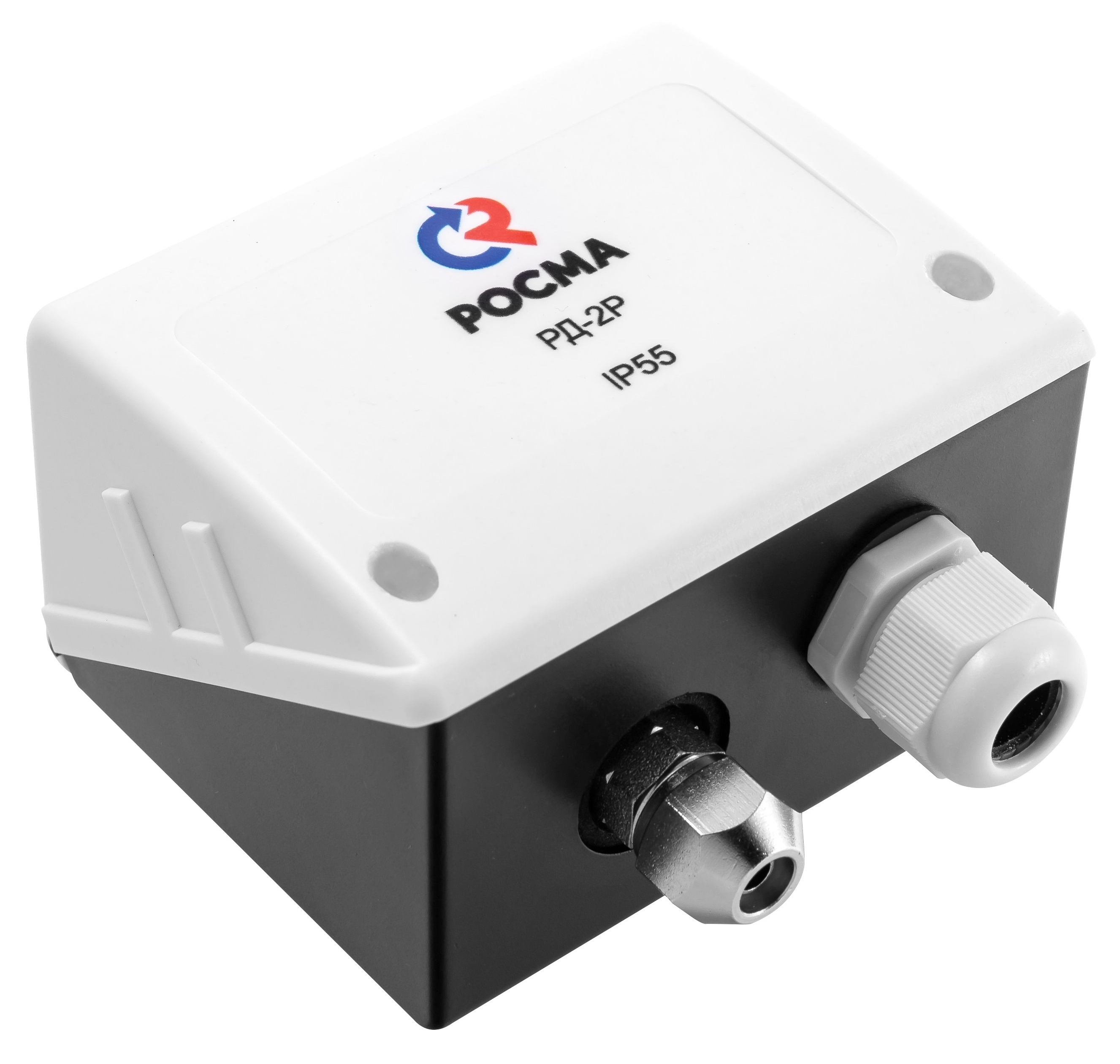

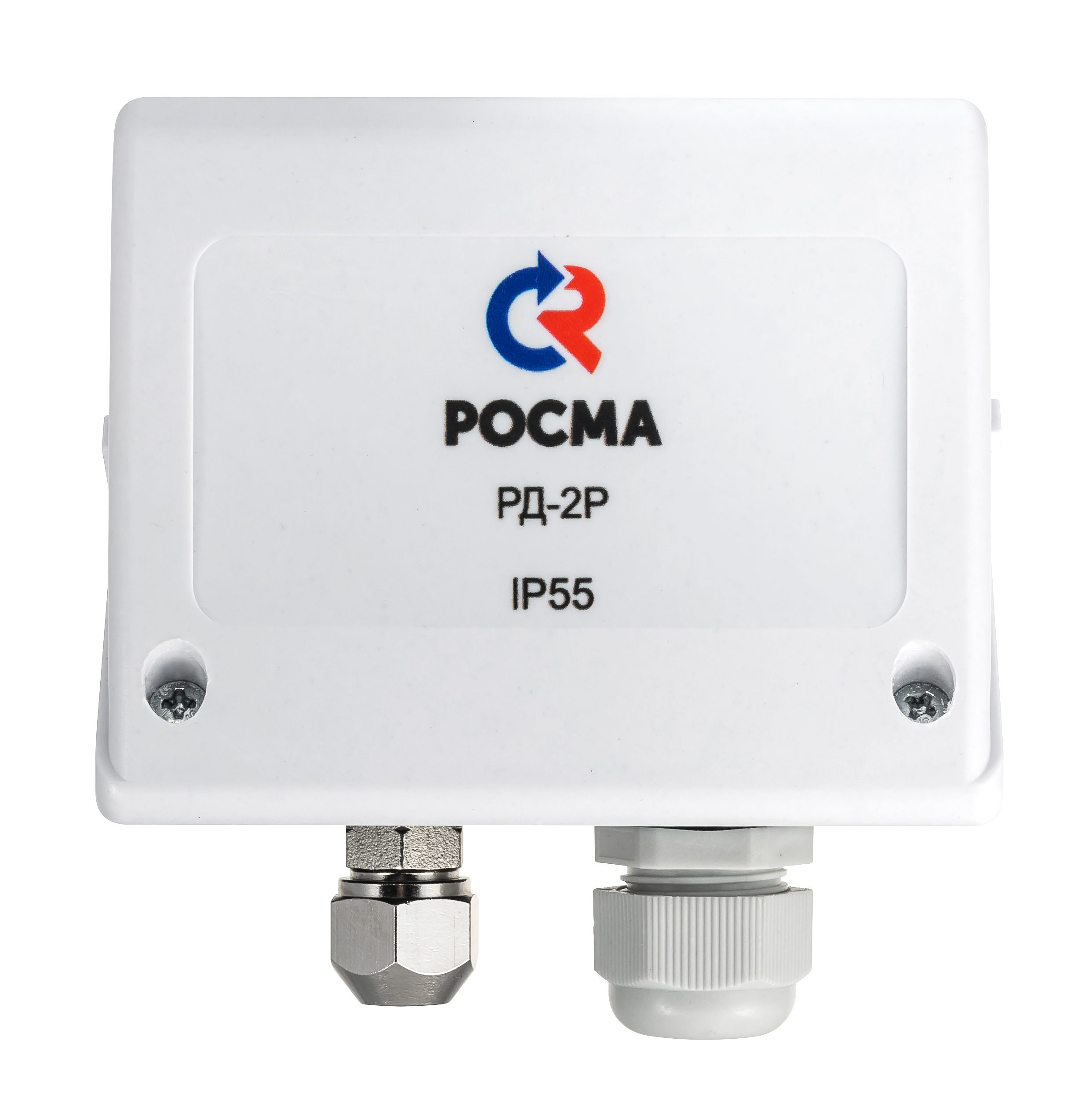

РД-2Р, РД-2Р модель 35 — IP44, IP55***
*** — для всех РД с резьбой G¼
Крышка
Пластик, цвет белый
Штуцер и накидная гайка
Хромированная сталь 10
Кронштейн и механизм
Анодированная сталь 10
Сильфон
Медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения

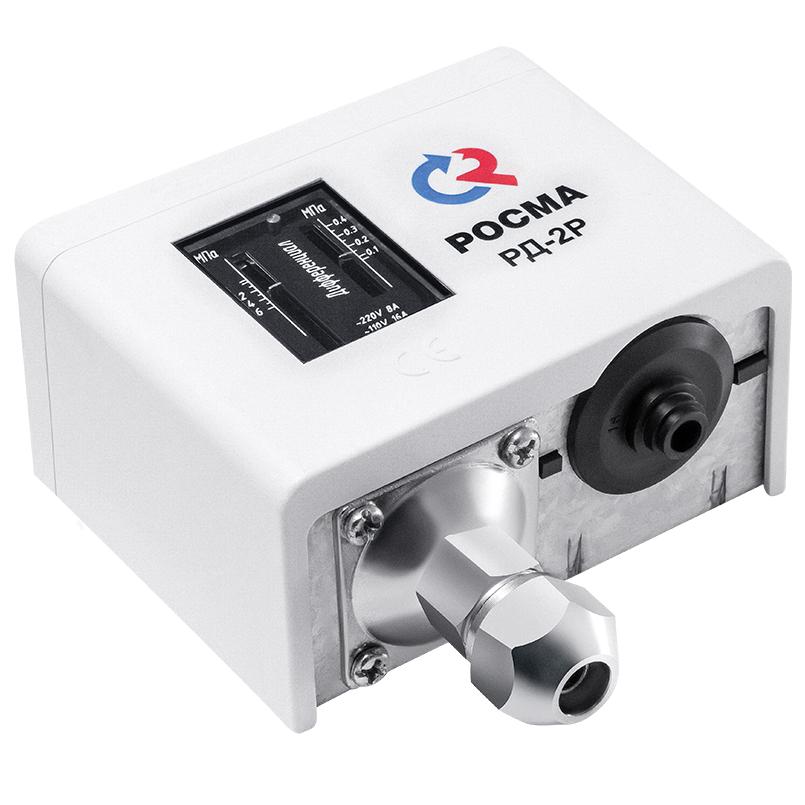

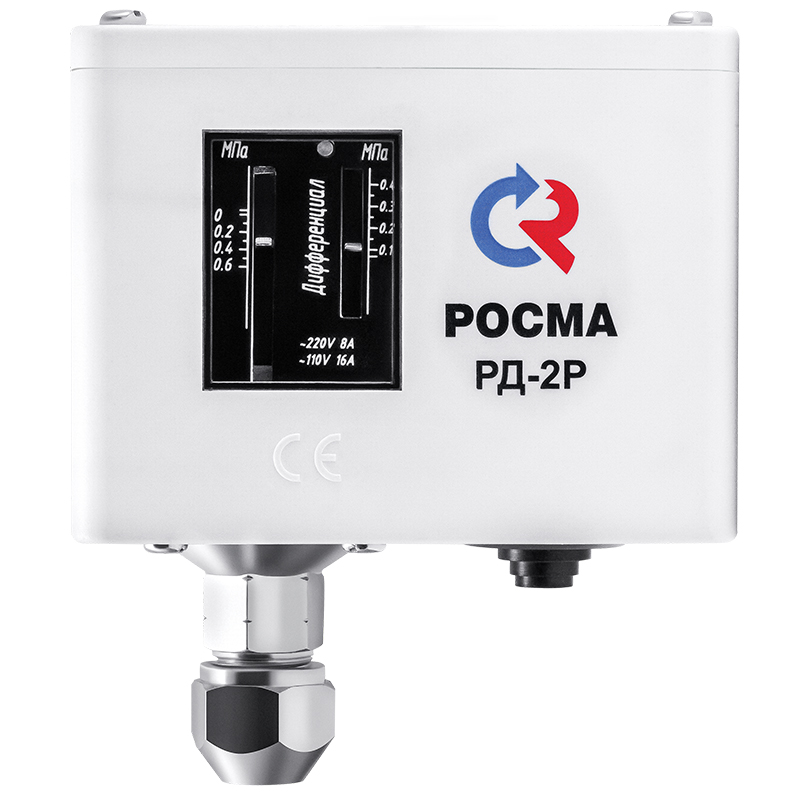

РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

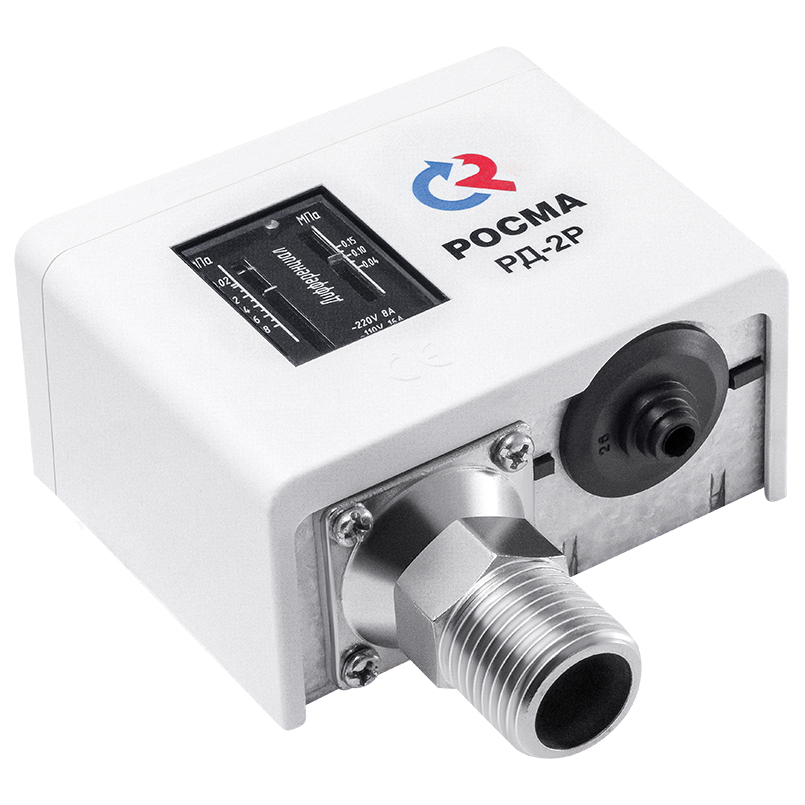

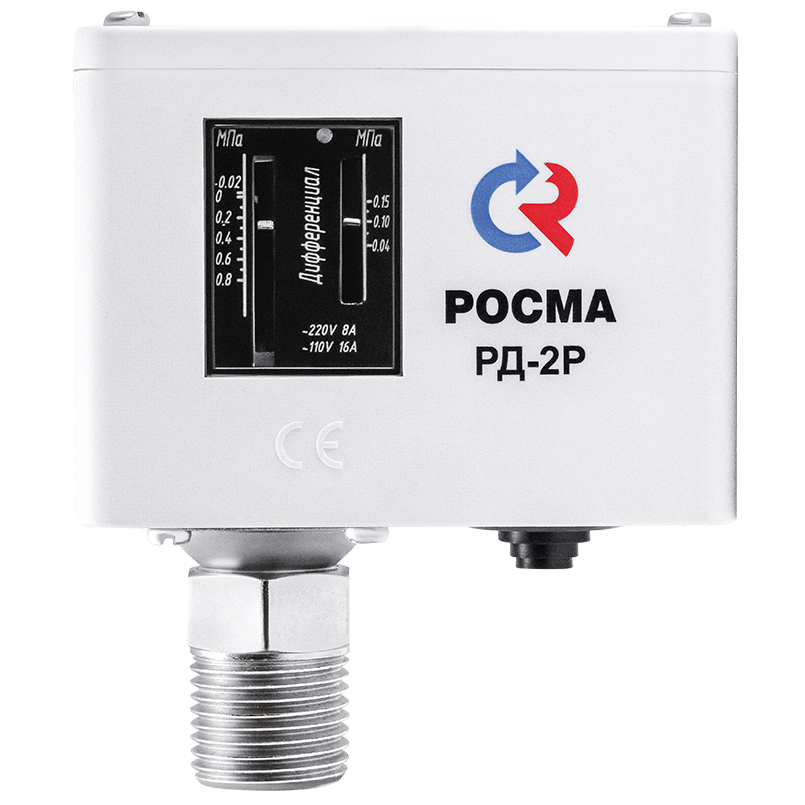

РД-2Р модель 35 — резьба G¼ или G½
Варианты монтажа
На приборную панель или с помощью кронштейна
Монтаж кабеля
| Тип | Способ монтажа |
Ø кабеля, мм |
|---|---|---|
| РД-2Р модель 35 |
Кабельный ввод |
6 — 14 |
| РД-2Р | Резиновый уплотнитель |
до 12 |
Надежность
100 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
