Термомано­мет­ры осевые ТМТБ

Соответствует BIM-стандарту 2.0
Описание

Тип ТМТБ. Термоманометр аксиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.

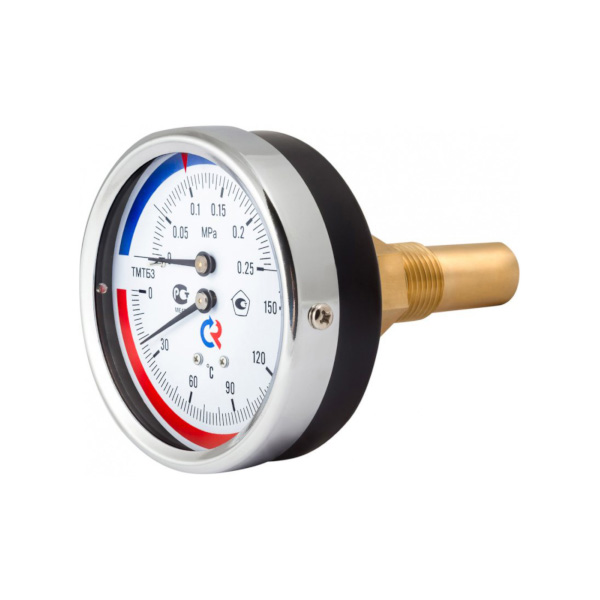

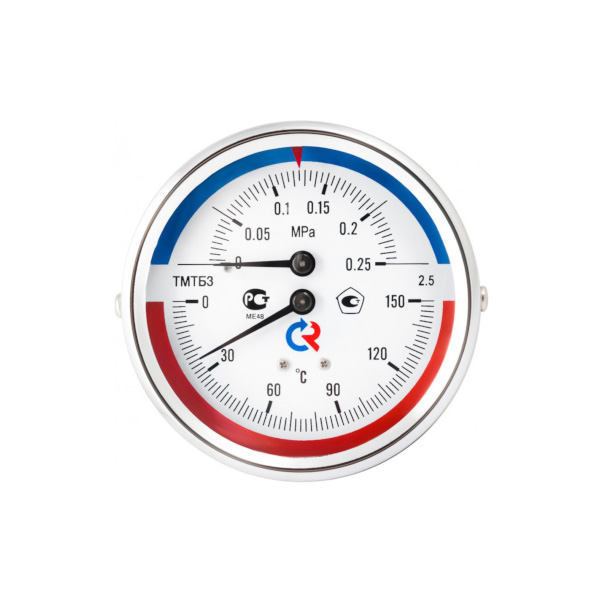

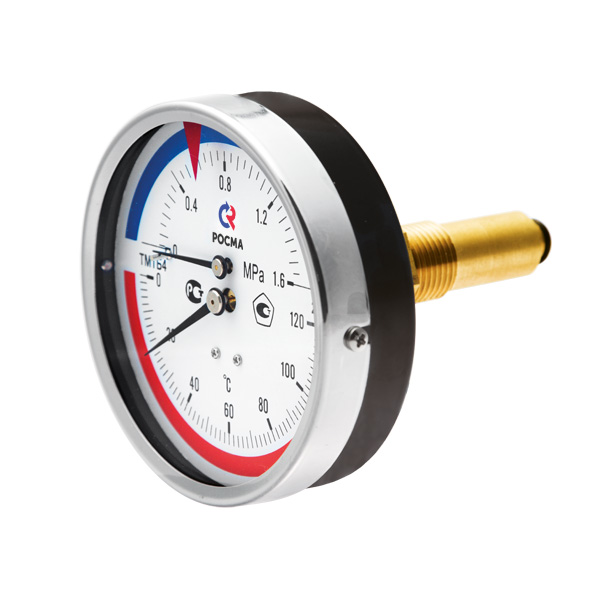

Термоманометр осевой объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры подразделяются на осевые (аксиальные) и радиальные. Длина погружной части также может варьироваться по заказу потребителя.

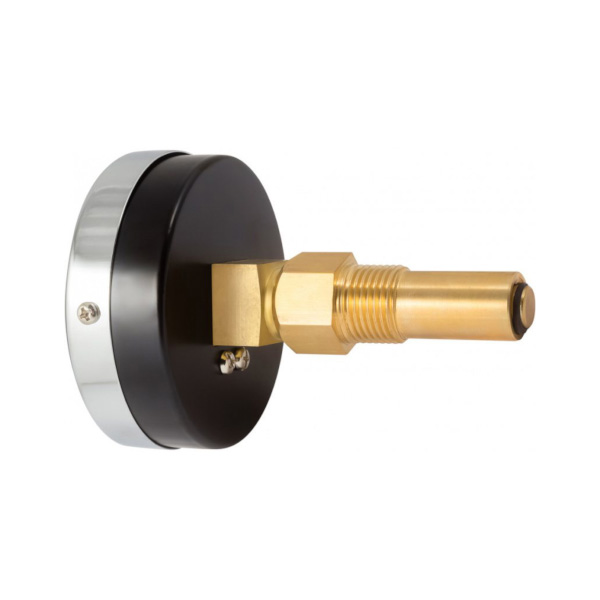

Прибор комплектуется клапаном, который служит для удобства подключения, а также позволяет демонтировать термоманометр без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.

Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.

Диаметр корпуса, мм

80, 100

Класс точности

2,5

Диапазон показаний температур, °С

0…+120 / 150

Диапазон показаний давлений, МПа

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: 0…+150

Длина погружной части, мм

46, 64, 100

Корпус

IP40, cталь 10, цвет черный

Кольцо

Хромированная сталь 10

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Чувствительный элемент
термометрической части

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

Минеральное

Штуцер манометра

Медный сплав

Шток термометра

Нержавеющая сталь 08Х18Н10

Присоединение

Осевое

Резьба присоединения (на клапане)

G½

Максимальное рабочее давление (на клапане), МПа

2,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
