Манометры для измерения низких давлений газов КМ
Соответствует BIM-стандарту 2.0

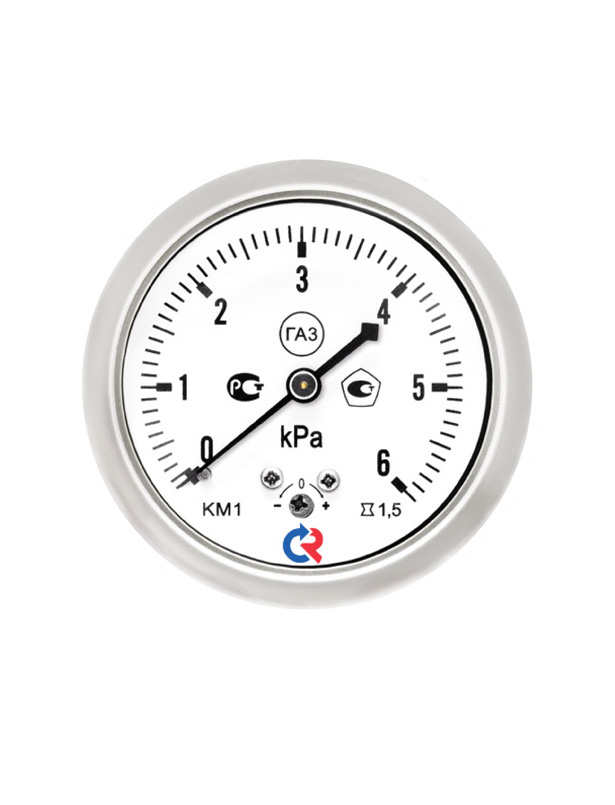

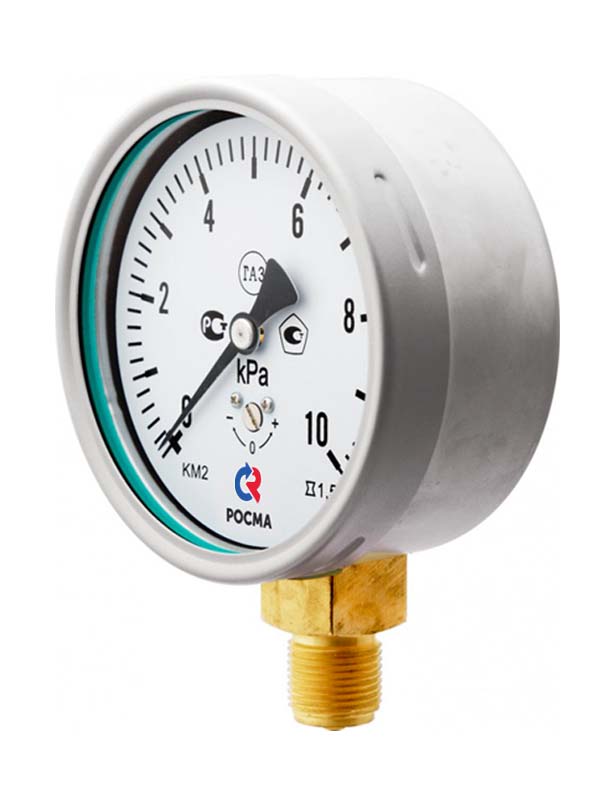

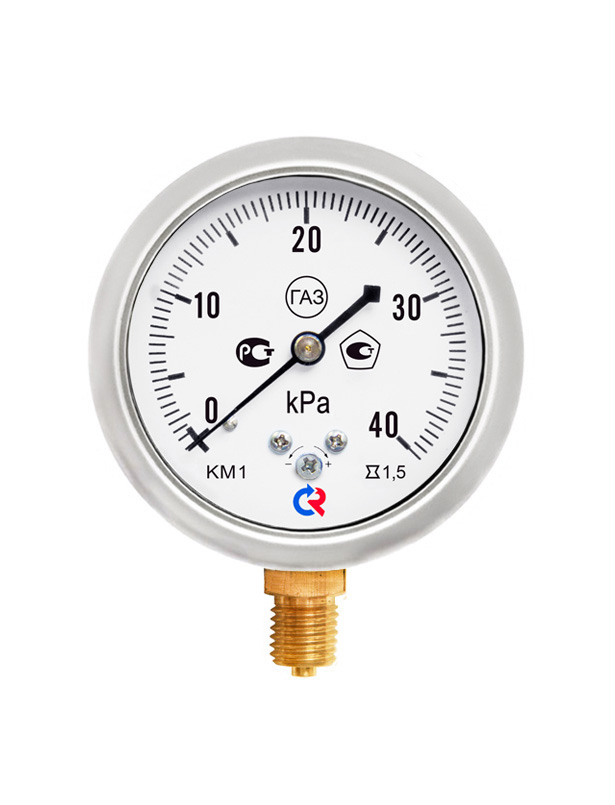

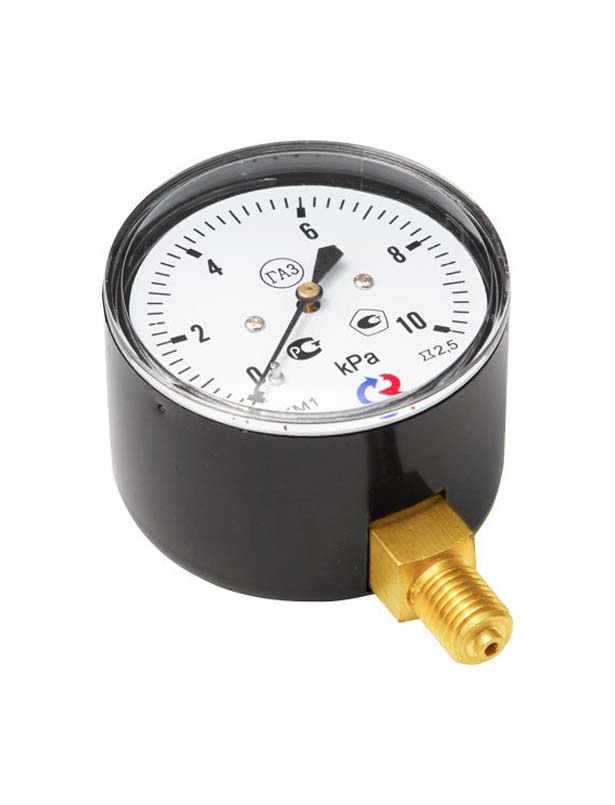

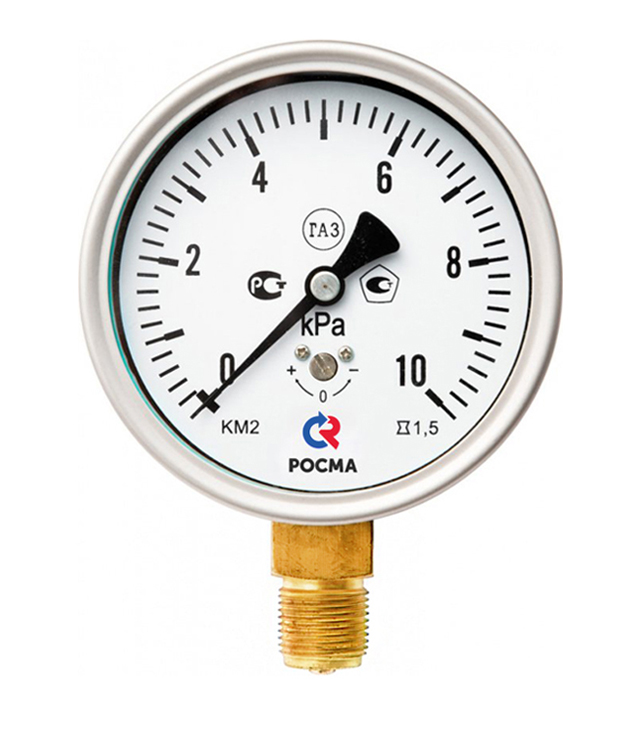

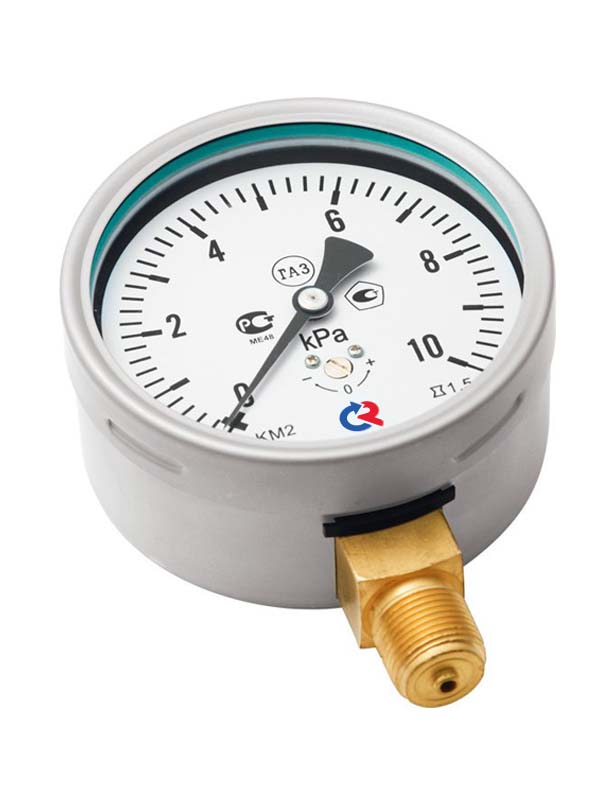

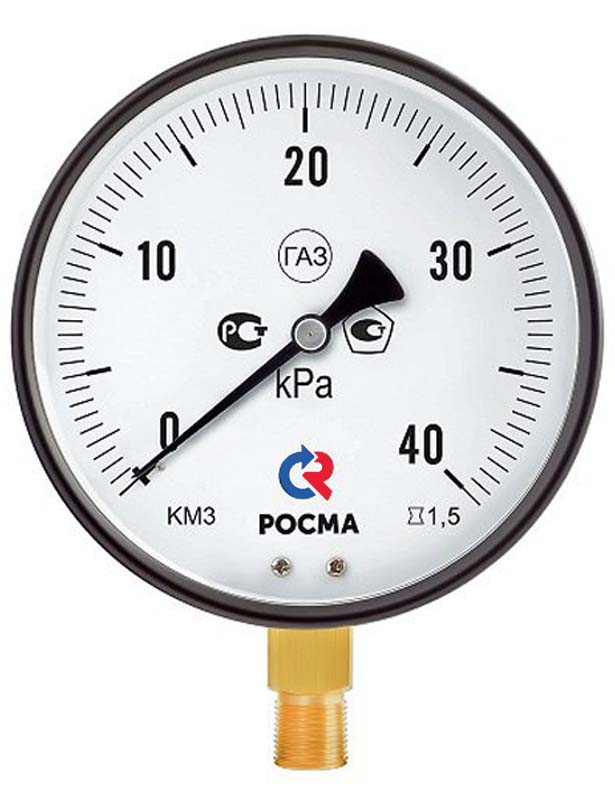

Тип КМ (КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
Диаметр корпуса, мм
63, 100, 150
Класс точности
| Ø63 | 1,5* / 2,5 |
| Ø100, Ø150 | 1,5 |
* — для КМ-12
Диапазон показаний давлений, кПа
| KМ | 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 |

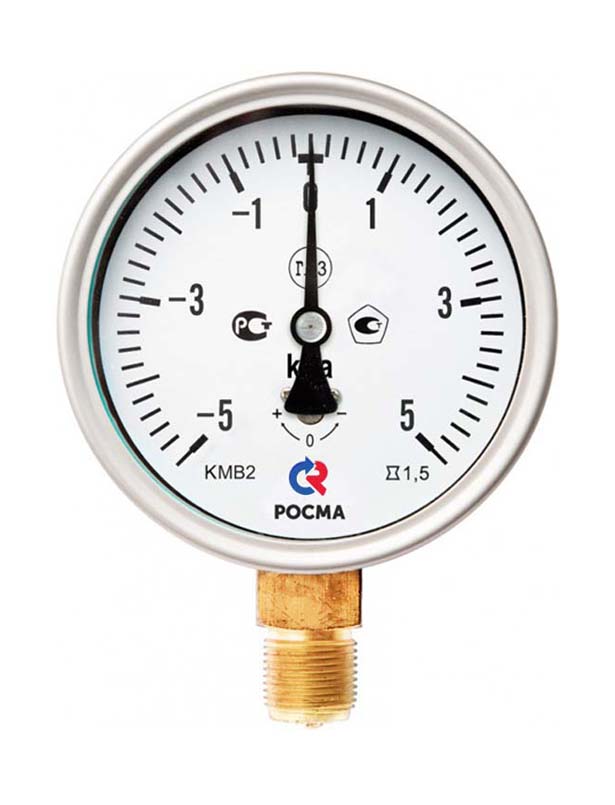

| KМВ** | −1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** |
** — для Ø100, Ø150
*** — только Ø100
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −65…+100
Корпус
| Ø63 | КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 |
| Ø100 | IP40, IP54, нержавеющая сталь 08Х18Н10 |
| Ø150 | IP40, IP54, сталь 10, цвет черный |
Кольцо
| Ø63 | КМ-11 — нет; КМ-12 — нержавеющая сталь 08Х18Н10, байонетное |
| Ø100 | нержавеющая сталь 08Х18Н10, байонетное |
| Ø150 | сталь 10, цвет черный |
Чувствительный элемент
(металлическая мембранная коробка)
Медный сплав
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
| Ø63 | органическое, минеральное* |
| Ø100, Ø150 | минеральное |
* — для КМ-12
Штуцер
Медный сплав
Присоединение
| Ø63 | радиальное, осевое |
| Ø100, Ø150 | радиальное |
Резьба присоединения
| Ø63 | M12×1,5 |
| Ø100, Ø150 | G½ / M20×1,5 |
Межповерочный интервал
2 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-002-4719015564-2008
ГОСТ 2405-88
